公開番号2025146421
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024047180
出願日2024-03-22
発明の名称ステータ
出願人株式会社デンソー
代理人弁理士法人太陽国際特許事務所
主分類H02K 3/34 20060101AFI20250926BHJP(電力の発電,変換,配電)
要約【課題】巻回部の占積率が低下することを抑制することができるステータを提供する。
【解決手段】ステータ(10)は、複数のステータ構成部(12)によって構成され、各ステータ構成部は、環状の継鉄(20)を構成し、継鉄の周方向に分割された継鉄構成部(22)と、継鉄構成部から継鉄の径方向内側に突出されたティース部(24)とを有する複数のコア構成部材(14)と、ティース部に巻回された巻回部(26)を有する巻線(16)と、コア構成部材に装着され、ティース部と巻回部とを絶縁する複数の絶縁部(30)と、複数の絶縁部同士を連結する連結部(32)とを有するインシュレータ(18)と、を備え、連結部は、巻線の端末部(28)を保持する保持部(38)を有する。
【選択図】図3
特許請求の範囲【請求項１】
複数のステータ構成部（１２）によって構成され、
各前記ステータ構成部は、
環状の継鉄（２０）を構成し、前記継鉄の周方向に分割された継鉄構成部（２２）と、前記継鉄構成部から前記継鉄の径方向内側に突出されたティース部（２４）とを有する複数のコア構成部材（１４）と、
前記ティース部に巻回された巻回部（２６）を有する巻線（１６）と、
前記コア構成部材に装着され、前記ティース部と前記巻回部とを絶縁する複数の絶縁部（３０）と、前記複数の絶縁部同士を連結する連結部（３２）とを有するインシュレータ（１８）と、
を備え、
前記連結部は、前記巻線の端末部（２８）を保持する保持部（３８）を有する、
ステータ（１０）。
続きを表示（約 1,000 文字）【請求項２】
前記保持部は、
前記端末部に対して前記端末部がスプリングバックする方向に開口する開口部（５０）と、
前記端末部に対して前記端末部がスプリングバックする方向とは反対方向に位置する閉止部（５２）と、
前記開口部を塞ぐ位置に形成された突起部（５４）と、
を有する、
請求項１に記載のステータ。
【請求項３】
前記保持部は、
前記端末部に対して前記端末部がスプリングバックする方向とは反対方向に開口する開口部と、
前記端末部に対して前記端末部がスプリングバックする方向に位置する閉止部と、
前記開口部を塞ぐ位置に形成された突起部と、
を有する、
請求項１に記載のステータ。
【請求項４】
前記連結部は、前記絶縁部側に延出する延出部（３６）を有し、
前記延出部は、前記連結部の径方向外側へ向かって前記連結部の軸方向一方側へ傾斜する傾斜部（４４）を有し、
前記端末部のうちの前記巻回部に接続された部分（２８Ａ）と前記保持部に保持された部分（２８Ｂ）との間の中央部（２８Ｃ）は、前記傾斜部によって案内されている、
請求項２又は請求項３に記載のステータ。
【請求項５】
前記絶縁部と前記保持部との間には、前記絶縁部と前記保持部とを区画する壁部（５６）が形成されている、
請求項１に記載のステータ。
【請求項６】
前記連結部は、前記絶縁部側に延出する延出部（３６）を有し、
前記保持部は、前記延出部に形成されている、
請求項１に記載のステータ。
【請求項７】
前記保持部は、溝状に形成されている、
請求項６に記載のステータ。
【請求項８】
前記保持部は、ピン状に形成されている、
請求項６に記載のステータ。
【請求項９】
前記巻線は、前記端末部としての一対の端末部を有し、
前記連結部は、前記一対の端末部を保持する前記保持部としての一対の保持部を有する、
請求項１に記載のステータ。
【請求項１０】
前記保持部は、前記連結部の軸方向の寸法の範囲（Ｒ）内に位置する、
請求項１に記載のステータ。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、ステータに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、いわゆる分割コアタイプのステータが知られている（例えば、特許文献１参照）。分割コアタイプのステータは、複数のステータ構成部によって構成されている。各ステータ構成部は、複数のコア構成部材と、巻線と、インシュレータとを備える。各コア構成部材は、環状の継鉄を構成し、継鉄の周方向に分割された継鉄構成部と、継鉄構成部から継鉄の径方向内側に突出されたティース部とを有する。巻線は、ティース部に巻回された巻回部を有する。インシュレータは、複数の絶縁部と、連結部とを有する。各絶縁部は、コア構成部材に装着され、ティース部と巻回部とを絶縁する。連結部は、複数の絶縁部同士を連結する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－３５２６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のステータでは、巻線の端末部を保持する保持部が、絶縁部に形成されている。したがって、保持部が、巻回部を巻回するスペースに位置するため、巻回部の占積率が低下する。
【０００５】
本開示の技術は、巻回部の占積率が低下することを抑制することができるステータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の技術に係るステータ（１０）は、複数のステータ構成部（１２）によって構成され、各前記ステータ構成部は、環状の継鉄（２０）を構成し、前記継鉄の周方向に分割された継鉄構成部（２２）と、前記継鉄構成部から前記継鉄の径方向内側に突出されたティース部（２４）とを有する複数のコア構成部材（１４）と、前記ティース部に巻回された巻回部（２６）を有する巻線（１６）と、前記コア構成部材に装着され、前記ティース部と前記巻回部とを絶縁する複数の絶縁部（３０）と、前記複数の絶縁部同士を連結する連結部（３２）とを有するインシュレータ（１８）と、を備え、前記連結部は、前記巻線の端末部（２８）を保持する保持部（３８）を有する。
【０００７】
本開示の技術によれば、巻回部の占積率が低下することを抑制することができるステータが提供される。
【図面の簡単な説明】
【０００８】

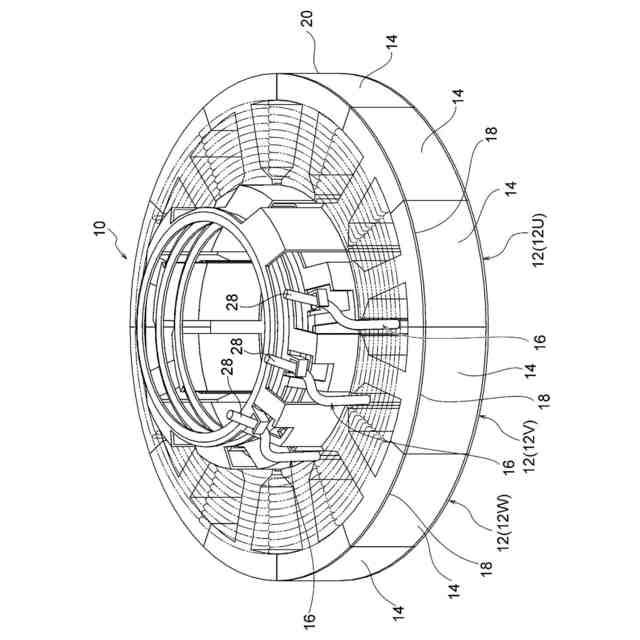

本開示の技術の一実施形態に係るステータの斜視図である。

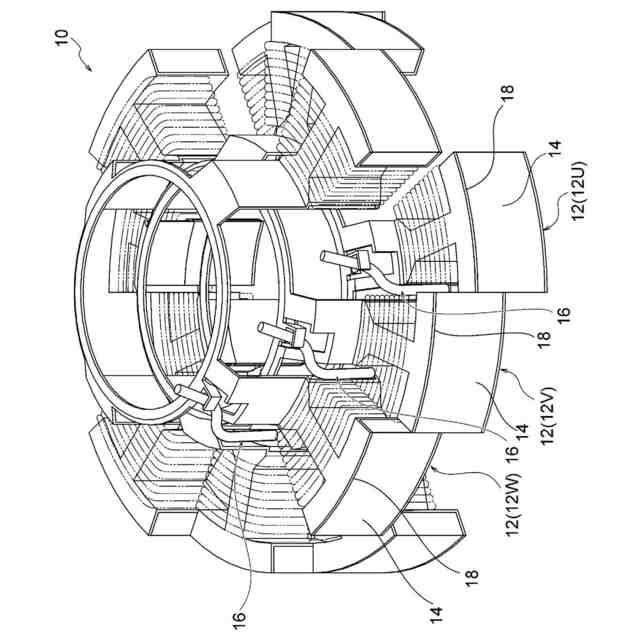

複数のステータ構成部を軸方向にずらした状態を示す斜視図である。

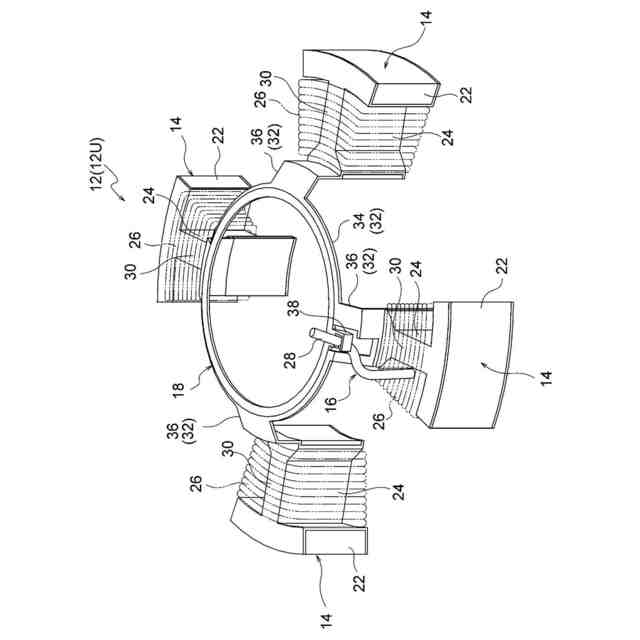

Ｕ相のステータ構成部の斜視図である。

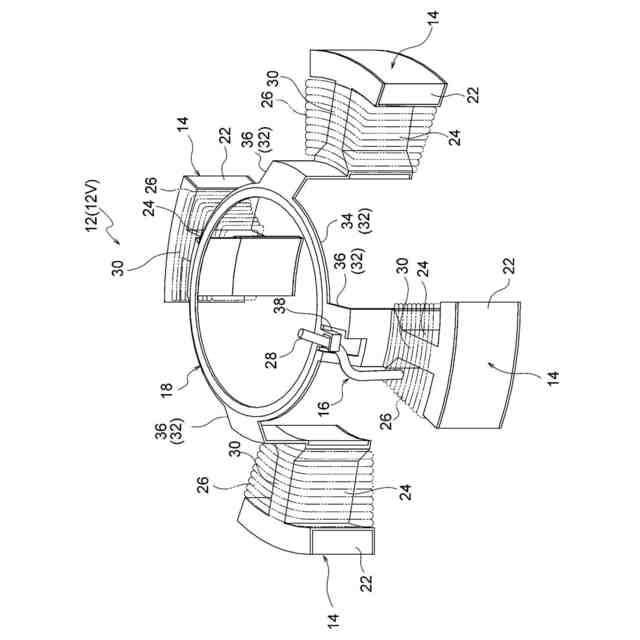

Ｖ相のステータ構成部の斜視図である。

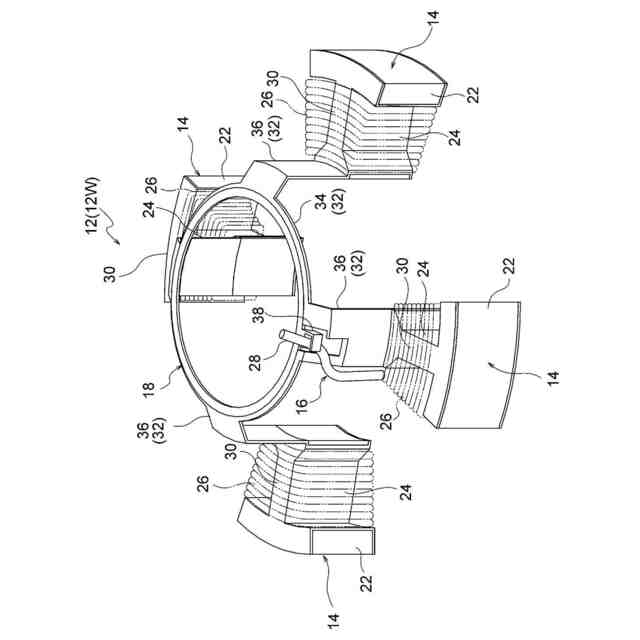

Ｗ相のステータ構成部の斜視図である。

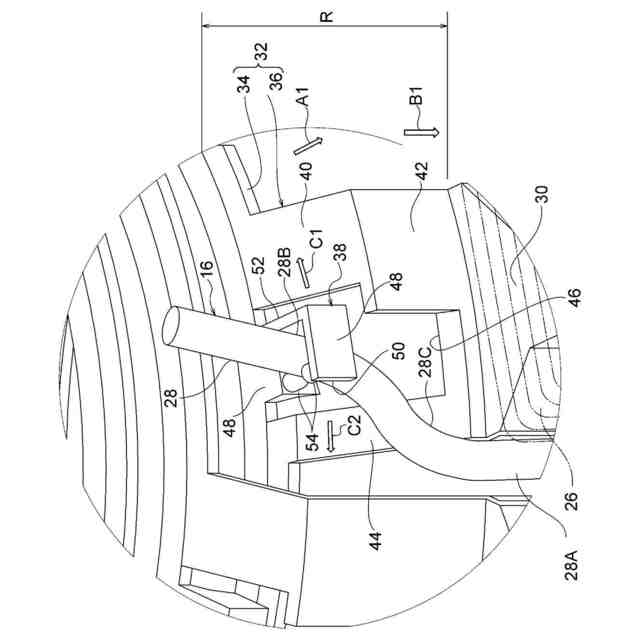

ステータの要部拡大斜視図である。

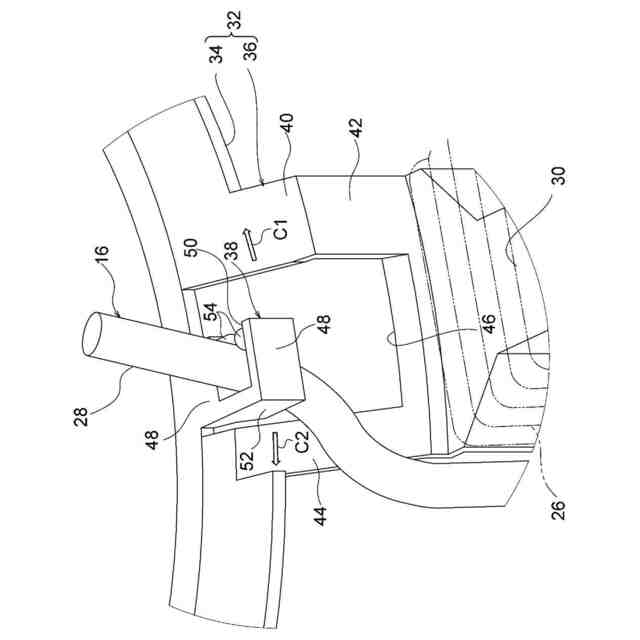

ステータ構成部の要部拡大平面図である。
第１変形例に係るステータ構成部の要部拡大斜視図である。
第２変形例に係るステータ構成部の要部拡大斜視図である。
第３変形例に係るステータ構成部の要部拡大斜視図である。
第４変形例に係るステータ構成部の要部拡大斜視図である。
第５変形例に係るステータ構成部の要部拡大斜視図である。
【発明を実施するための形態】
【０００９】
以下、本開示の技術の一実施形態について説明する。
【００１０】
図１から図５に、本開示の技術の一実施形態に係るステータ１０の構成を示す。本実施形態に係るステータ１０は、いわゆる分割コアタイプのステータである。分割コアタイプのステータの基本的な構成については、特許文献１に記載されている。ステータ１０は、インナーロータタイプのブラシレスモータに適用される。すなわち、ステータ１０の内側には、ロータ（図示省略）が回転可能に収容され、ステータ１０とロータとによってブラシレスモータが構成される。
（【００１１】以降は省略されています）
