公開番号2025160679
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063382
出願日2024-04-10
発明の名称熱交換装置
出願人株式会社デンソー
代理人弁理士法人サトー
主分類F28F 9/00 20060101AFI20251016BHJP(熱交換一般)
要約【課題】送風機の送風方向に沿う方向である第1方向の寸法を従来技術に比べて短縮する。
【解決手段】熱交換装置1は、車両用の熱交換器であるラジエータ2を用いて構成され、車両用とは異なる用途に用いられる。熱交換装置1は、送風機3と、ラジエータ2と送風機3とを接続する接続ダクト4と、を備える。ラジエータ2および送風機3は、送風機3の送風方向に沿う方向である第1方向に並んで配置されている。送風機3は、接続ダクト4の内部に設けられている。
【選択図】図1
特許請求の範囲【請求項１】
車両用の熱交換器（２、２Ａ、２Ｂ、２Ｃ、２Ｄ、４２）を用いて構成され、車両用とは異なる用途に用いられる熱交換装置であって、
送風機（３、４３Ａ、４３Ｂ）と、
前記熱交換器と前記送風機とを接続する接続ダクト（４、２２、３２、４４）と、
を備え、
前記熱交換器および前記送風機は、前記送風機の送風方向に沿う方向である第１方向に並んで配置されており、
前記送風機は、前記接続ダクトの内部に設けられている熱交換装置。
続きを表示（約 490 文字）【請求項２】
前記熱交換器を複数備え、前記複数の熱交換器のそれぞれは、前記第１方向に直交する第２方向または前記第１方向および前記第２方向の両方に直交する第３方向に沿うように並んで配置されている請求項１に記載の熱交換装置。
【請求項３】
前記熱交換器（２、２Ａ、２Ｂ、２Ｃ、２Ｄ）は、車両用のラジエータであり、
前記ラジエータにより吸気した空気と温水または冷水との間で熱交換を行い、熱交換後の空気を出力する冷風扇または温風扇として構成される請求項１または２に記載の熱交換装置。
【請求項４】
前記熱交換器（４２）は、車両のインタークーラであり、
前記インタークーラにより吸気した空気と排気する空気との間で熱交換を行う全熱交換器として構成される請求項１または２に記載の熱交換装置。
【請求項５】
前記熱交換器を複数備え、
前記接続ダクトは、複数の開口部（３２ａ、３２ｂ、３２ｃ）を備え、
前記複数の熱交換器のそれぞれは、前記複数の開口部のそれぞれに隣接するように配置されている請求項１に記載の熱交換装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用の熱交換器を用いて構成され、車両用とは異なる用途に用いられる熱交換装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、例えば自動車用ラジエータなどの車両用の熱交換器を農事用の熱交換装置に用いる技術が開示されている。以下、特許文献１に記載された技術のことを従来技術と称することがある。図９に示すように、従来技術の熱交換装置１０１では、自動車用のラジエータ１０２と、円筒ダクト１０３により覆われた送風機１０４と、が接続ダクト１０５を介して連結されており、ラジエータ１０２および送風機１０４が送風機１０４の送風方向に沿う方向である第１方向に並んで配置されていることから、第１方向の寸法が比較的長くなっている。なお、以下の説明では、第１方向のことを前後方向と称することがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－８５４１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来技術の熱交換装置１０１は、例えば施設園芸や畜産用といった農事用の空調として用いることができるが、このような用途においては熱交換装置１０１を畝の間などの通路部に設置することになる。このような設置を考えた場合、従来技術の構成のように前後方向の寸法である前後幅が比較的長いと、通路を塞いでしまうことになり、そうすると作業性が悪化するため、これを防止するために畝間を広げる必要が生じる。しかし、畝間を広げると、施設園芸では農作物を植えるスペース、つまり栽培面積が狭くなり、また、畜産用では畜舎が狭くなり、その結果、収穫量などが低下するおそれがある。
【０００５】
本発明は上記事情に鑑みてなされたものであり、その目的は、送風機の送風方向に沿う方向である第１方向の寸法を従来技術に比べて短縮することができる熱交換装置を提供することにある。
【課題を解決するための手段】
【０００６】
請求項１に記載の熱交換装置は、車両用の熱交換器（２、２Ａ、２Ｂ、２Ｃ、２Ｄ、４２）を用いて構成され、車両用とは異なる用途に用いられる熱交換装置であって、送風機（３、４３Ａ、３４Ｂ）と、前記熱交換器と前記送風機とを接続する接続ダクト（４、２２、３２、４４）と、を備える。前記熱交換器および前記送風機は、前記送風機の送風方向に沿う方向である第１方向に並んで配置されている。前記送風機は、前記接続ダクトの内部に設けられている。
【０００７】
このような構成によれば、従来技術に比べ、送風機が接続ダクトに内包された分だけ装置全体の第１方向の寸法を短縮すること、つまり装置全体の前後幅を薄くすることができる。したがって、上記構成によれば、例えば畝の間などの通路部に設置する場合、通路を塞ぐ可能性が低くなり、畝間を広げる必要もなくなることから、収穫量などを良好に維持することができる。
【図面の簡単な説明】
【０００８】
第１実施形態に係る熱交換装置の構成を模式的に示すものであり、熱交換装置を側面から見た図
第１実施形態および従来技術に係る熱交換装置の具体的な設置事例を示す図

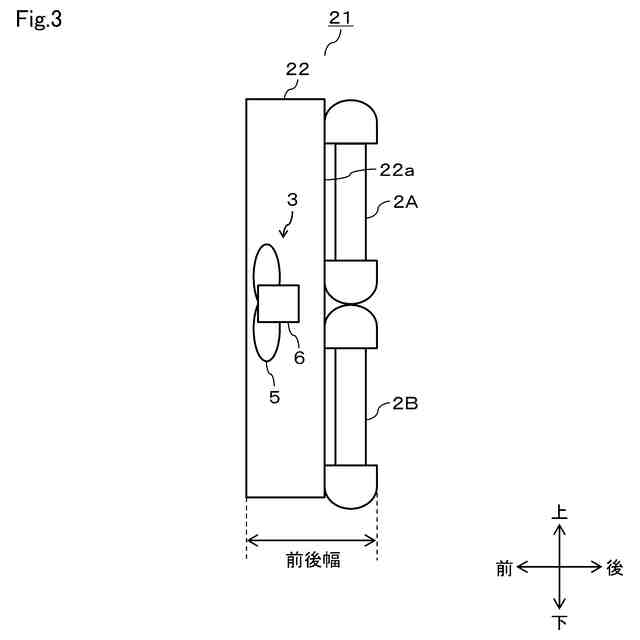

第２実施形態に係る熱交換装置の構成を模式的に示すものであり、熱交換装置を側面から見た図
比較例に係る熱交換装置の構成を模式的に示すものであり、熱交換装置を側面から見た図
変形例に係る熱交換装置の構成を模式的に示すものであり、熱交換装置を上面から見た図
第３実施形態に係る熱交換装置の構成を模式的に示すものであり、熱交換装置を上面から見た図

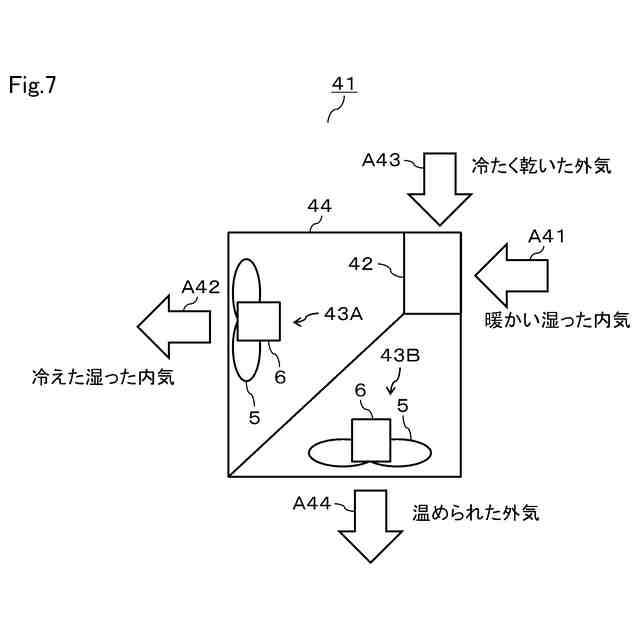

第４実施形態に係る全熱交換器として機能する熱交換装置の構成を模式的に示す図
従来技術を適用した全熱交換器として機能する熱交換装置の構成を模式的に示す図
従来技術に係る熱交換装置の構成を模式的に示すものであり、熱交換装置を側面から見た図
【発明を実施するための形態】
【０００９】
以下、複数の実施形態について図面を参照して説明する。なお、各実施形態において実質的に同一の構成には同一の符号を付して説明を省略する。
（第１実施形態）
以下、第１実施形態について図１および図２を参照して説明する。
【００１０】
図１に示すように、本実施形態の熱交換装置１は、車両用の熱交換器の一例である車両用のラジエータ２を用いて構成され、車両用とは異なる用途である施設園芸の空調、より具体的にはビニールハウス内での空調に用いられる。熱交換装置１は、ラジエータ２に加え、送風機３および接続ダクト４を備えている。
（【００１１】以降は省略されています）
