公開番号2025169857
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024173012
出願日2024-10-02
発明の名称壁構造およびスタッド拘束具
出願人大和ハウス工業株式会社
代理人弁理士法人アイミー国際特許事務所
主分類E04B 2/56 20060101AFI20251107BHJP(建築物)
要約【課題】弱部を有する異形スタッドの面外方向への変形を抑制し得る壁構造およびスタッド拘束具を提供すること。
【解決手段】上下方向に対して傾斜して配置されるブレース部材(13)と、表面側に壁面材が取り付けられるスタッドであって、ブレース部材との干渉部に弱部(31)を有する異形スタッド(12)と、ブレース部材と異形スタッドの弱部とが交差する交差部(C)に配置され、異形スタッドの面外変形を抑制するスタッド拘束具(6)とを備える壁構造であって、スタッド拘束具は、異形スタッドおよびブレース部材の一方の部材に固定されるベース部(61)と、異形スタッドおよびブレース部材の他方の部材の表面側部分および背面側部分の少なくとも一方に接触または近接した状態で配置され、他方の部材に係合する係合部(62)と、ベース部および係合部を連結する連結部(63)とを有する。

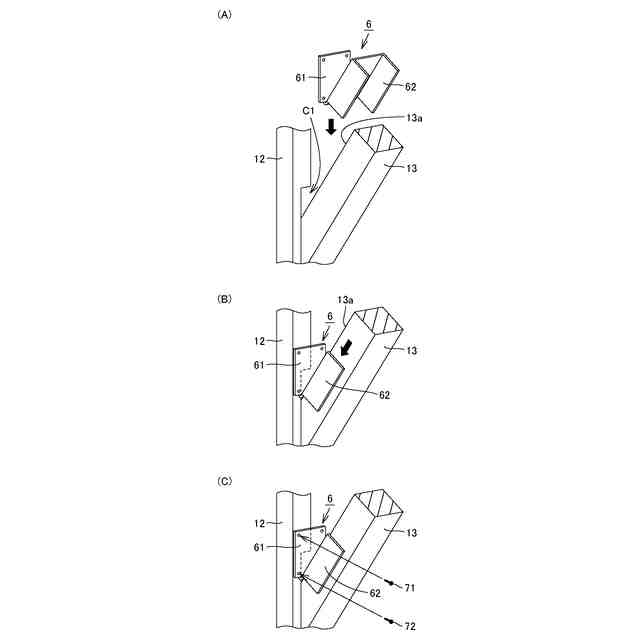

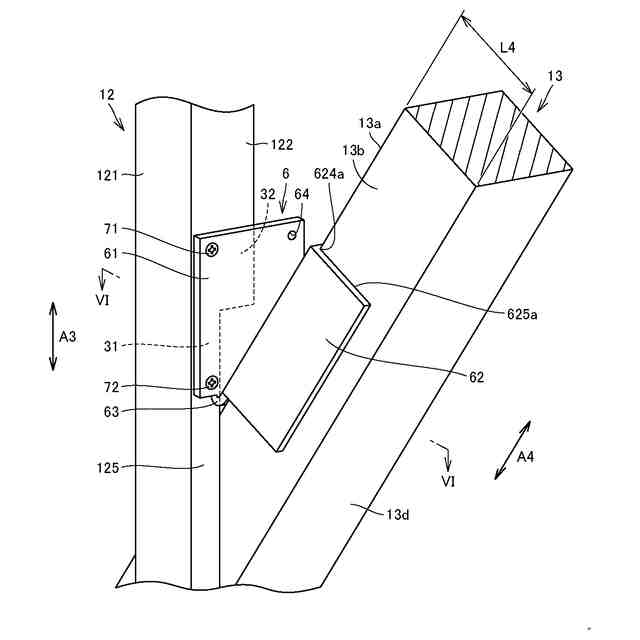

【選択図】図5
特許請求の範囲【請求項１】
上下方向に対して傾斜して配置されるブレース部材と、
表面側に壁面材が取り付けられるスタッドであって、前記ブレース部材との干渉部に弱部を有する異形スタッドと、
前記ブレース部材と前記異形スタッドの弱部とが交差する交差部に配置され、前記異形スタッドの面外変形を抑制するスタッド拘束具とを備え、
前記スタッド拘束具は、
前記異形スタッドおよび前記ブレース部材の一方の部材に固定されるベース部と、
前記異形スタッドおよび前記ブレース部材の他方の部材の表面側部分および背面側部分の少なくとも一方に接触または近接した状態で配置され、当該他方の部材に係合する係合部と、
前記ベース部および前記係合部を連結する連結部とを有する、壁構造。
続きを表示（約 810 文字）【請求項２】
前記ベース部は、締結部材によって、前記異形スタッドの側面に固定され、
前記係合部は、前記ブレース部材に係合する、請求項１に記載の壁構造。
【請求項３】
前記ベース部は、前記異形スタッドの前記弱部と、前記弱部の上方または下方に位置する一般部とに跨って配置され、
前記締結部材は、前記ベース部の上下端部を、前記弱部および前記一般部に連結固定する、請求項２に記載の壁構造。
【請求項４】
前記係合部は、前記ブレース部材を表裏方向に挟み込む挟持部材により構成されている、請求項２または３に記載の壁構造。
【請求項５】
前記挟持部材は、前記ブレース部材の傾斜方向に沿って延び、前記ブレース部材の上方傾斜面に載置される傾斜部を含み、
前記連結部は、前記ベース部の下端と前記傾斜部の下端とを連結する、請求項４に記載の壁構造。
【請求項６】
前記挟持部材は、前記表裏方向に互いに対面する一対の延出部を含み、前記延出部は内側面に凸部を有する、請求項５に記載の壁構造。
【請求項７】

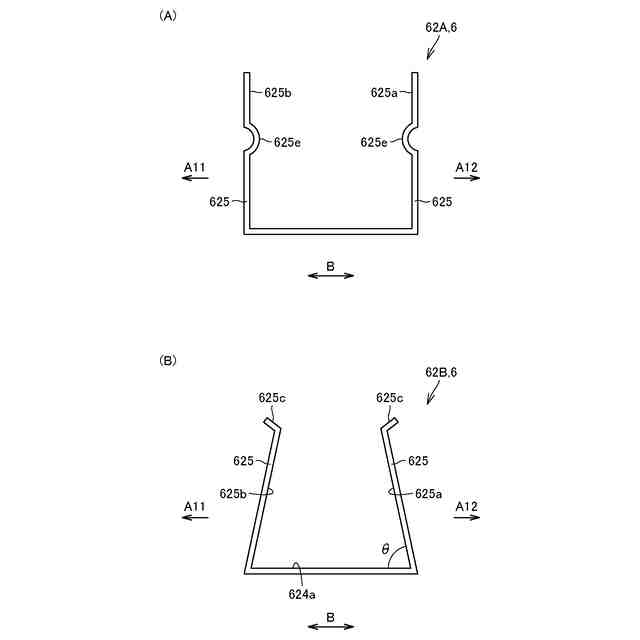

前記挟持部材は、前記表裏方向に互いに対面する一対の延出部を含み、前記延出部は前記傾斜部から離れるにつれて互いに近づくように形成されている、請求項５に記載の壁構造。
【請求項８】
前記スタッド拘束具の板厚は２．０ｍｍ以上である、請求項１に記載の壁構造。
【請求項９】
前記挟持部材は、前記表裏方向に互いに対面する一対の延出部を含み、背面側の前記延出部の内側面に滑り止め部材が設けられている、請求項４に記載の壁構造。
【請求項１０】
前記スタッド拘束具は、前記ベース部と前記傾斜部との間の間隔を保持する間隔保持部をさらに有する、請求項５に記載の壁構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、壁構造およびスタッド拘束具に関し、特に、ブレース部材との干渉部に切欠き部等の弱部を有する異形スタッドを備えた壁構造およびスタッド拘束具に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

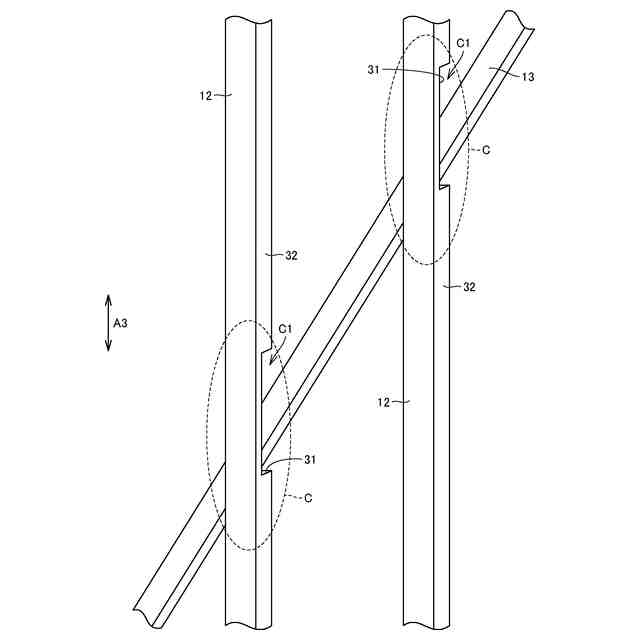

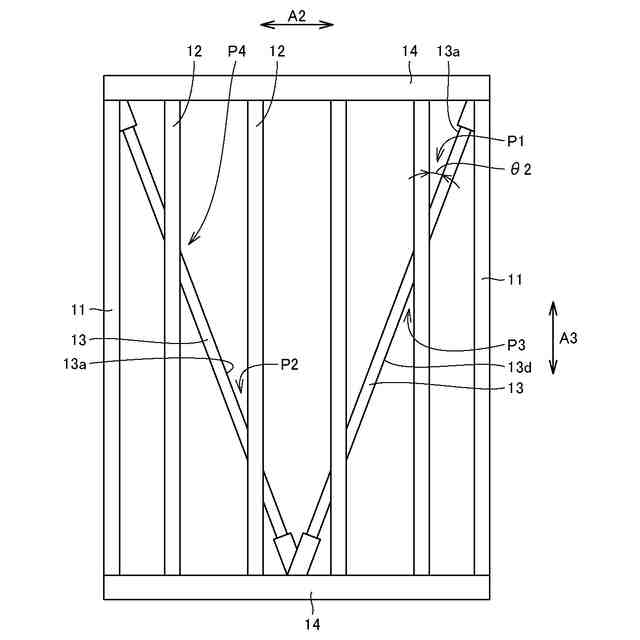

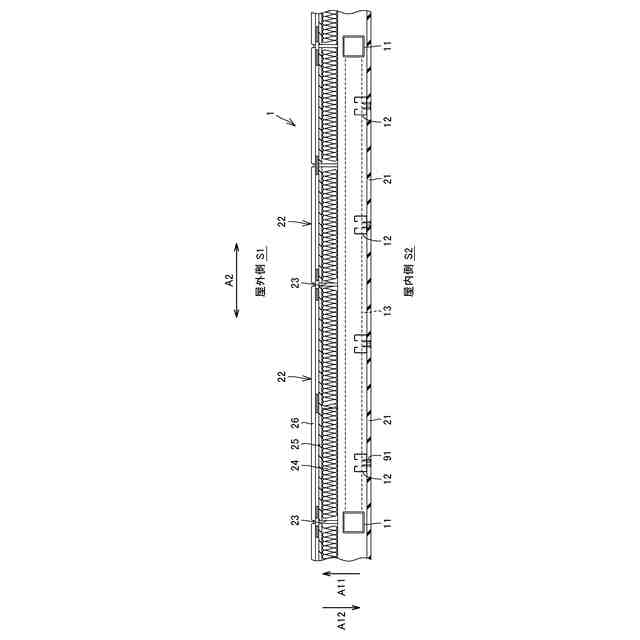

建物の外壁や界壁の内部にブレース（斜材）を設けて、壁の強度を高めることがある。ブレースは、通常、壁面材が固定されるスタッド（間柱）に干渉しないように配置されるが、壁内部におけるスタッドの配置形態などにより、スタッドに干渉する位置に配置されることがある。この場合、スタッドの上下方向の一部（ブレースとの干渉部位）のみ、スタッドの奥側（後方端部）を切り欠くなどの対応がとられる。
【０００３】
特開２０１４－２３４６４６号公報（特許文献１）には、リップ溝型鋼である間柱およびブレース（斜材）を内部に含む耐力壁が開示されている。この耐力壁においては、間柱の背面板同士を、スペーサを挟んで当接させてボルト固定することで柱を形成しており、ブレースが、間柱の背面板を貫通するように配置されている。すなわち、間柱には、ブレース挿通用の挿通孔が設けられている。このように挿通孔が設けられた部分は、間柱の耐力が低下することから、耐力の低下を抑制するために、挿通孔付近に補強部を設ける技術が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－２３４６４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
スタッドが、長手方向（上下方向）の一部に切り欠きなどを有する場合、当該部分（以下「弱部」という）は、他の部分（以下「一般部」という）に比べて強度が低くなる。そのため、弱部を有するスタッド（以下「異形スタッド」という）は、面外方向の荷重を受けると、通常のスタッドと比べて変形量が大きくなるという懸念がある。
【０００６】
特許文献１は、間柱（スタッド）の挿通孔付近に補強部（補強プレート）を設けることにより、間柱自体の耐力低下を抑制している。しかし、間柱の配置形態などによって、間柱の弱部を直接補強することが難しいケースもあり、面外方向における間柱の変形を効率的に抑制することのできる技術が望まれていた。
【０００７】
本発明は、上記のような課題を解決するためになされたものであって、その目的は、簡易な構成で、弱部を有する異形スタッドの面外方向への変形を抑制し得る壁構造およびスタッド拘束具を提供することである。
【課題を解決するための手段】
【０００８】

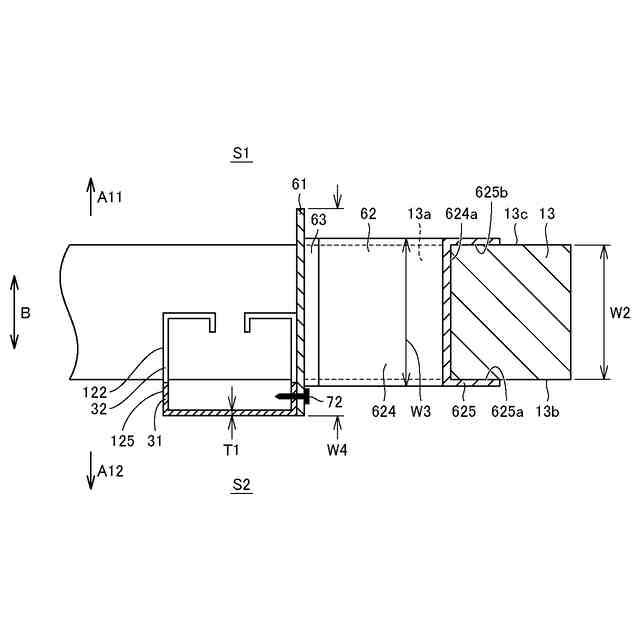

本発明に係る壁構造は、上下方向に対して傾斜して配置されるブレース部材と、表面側に壁面材が取り付けられるスタッドであって、ブレース部材との干渉部に弱部を有する異形スタッドと、ブレース部材と異形スタッドの弱部とが交差する交差部に配置され、異形スタッドの面外変形を抑制するスタッド拘束具とを備える。スタッド拘束具は、異形スタッドおよびブレース部材の一方の部材に固定されるベース部と、異形スタッドおよびブレース部材の他方の部材の表面側部分および背面側部分の少なくとも一方に接触または近接した状態で配置され、当該他方の部材に係合する係合部と、ベース部および係合部を連結する連結部とを有する。
【０００９】
好ましくは、ベース部は、締結部材によって、異形スタッドの側面に固定され、係合部は、ブレース部材に係合する。
【００１０】
好ましくは、ベース部は、異形スタッドの弱部と、弱部の上方または下方に位置する一般部とに跨って配置され、締結部材は、ベース部の上下端部を、弱部および一般部に連結固定する。
（【００１１】以降は省略されています）
