特許ウォッチ

公開番号2025162469
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065806
出願日2024-04-15
発明の名称接合構造
出願人株式会社大林組
代理人個人
主分類E04B 1/04 20060101AFI20251020BHJP(建築物)
要約【課題】鉄筋コンクリート部材の接合構造において、接合性能を維持しつつ、従来よりも間詰め幅を縮小することが可能な接合構造を提供する。
【解決手段】一方の鉄筋コンクリート部材1Aの接合端部には、鉄筋コンクリート部材1A、1Bの接続軸方向に延びる鉄筋11を繊維補強セメント系複合材料によって埋設して凹凸形状を有する突設部12が形成され、前記一方の鉄筋コンクリート部材1Aに対向する他方の鉄筋コンクリート部材1Bの接合端部には、該接合端部から突出する継手鉄筋13が突設され、前記一方の鉄筋コンクリート部材1Aの前記突設部12の凹部に前記他方の鉄筋コンクリート部材1Bの前記継手鉄筋13が配置されるとともに、前記一方の鉄筋コンクリート部材1Aの接合端部と前記他方の鉄筋コンクリート部材1Bの接合端部とは、間詰材2によって接着されることを特徴とする。

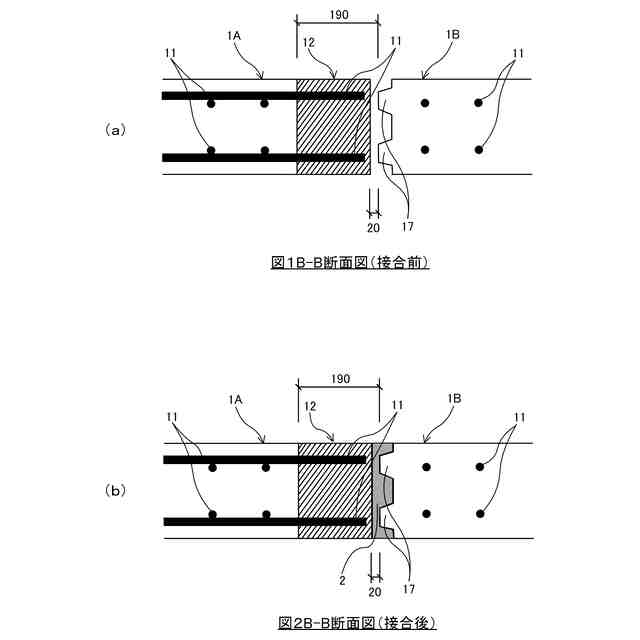

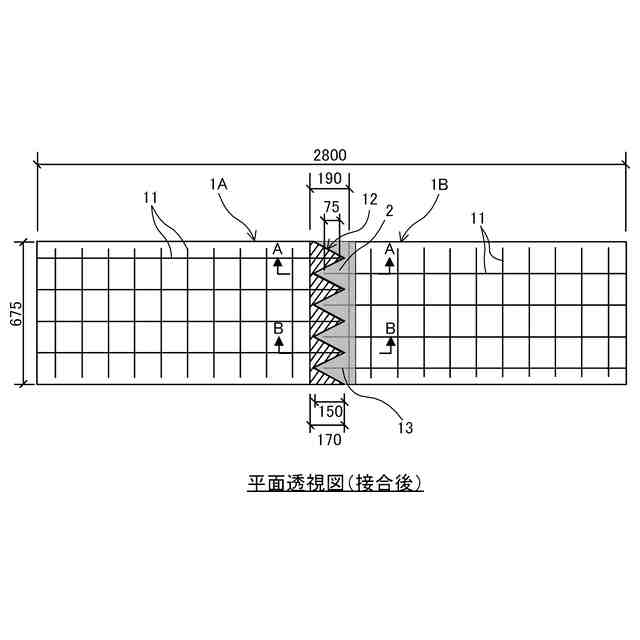

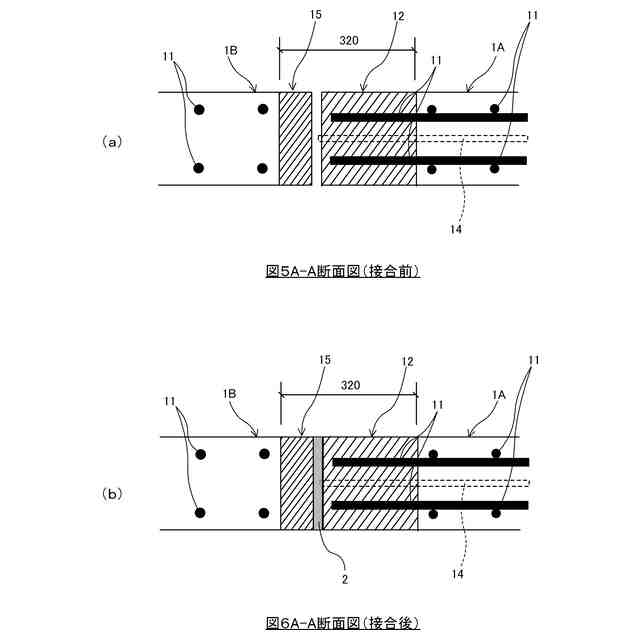

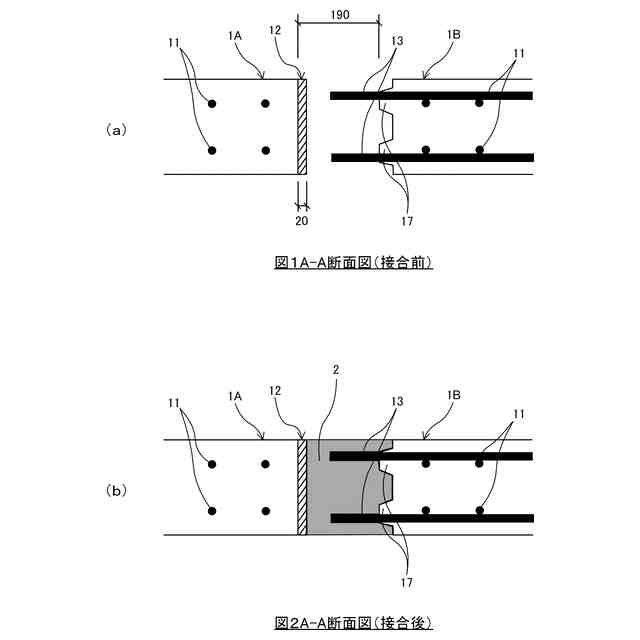

【選択図】図2

特許請求の範囲【請求項１】
互いに対向して離間する鉄筋コンクリート部材の接合構造であって、
一方の鉄筋コンクリート部材の接合端部には、前記鉄筋コンクリート部材の接続軸方向に延びる鉄筋を繊維補強セメント系複合材料によって埋設して凹凸形状を有する突設部が形成され、
前記一方の鉄筋コンクリート部材に対向する他方の鉄筋コンクリート部材の接合端部には、該接合端部から突出する継手鉄筋が突設され、
前記一方の鉄筋コンクリート部材の前記突設部の凹部に前記他方の鉄筋コンクリート部材の前記継手鉄筋が配置されるとともに、前記一方の鉄筋コンクリート部材の接合端部と前記他方の鉄筋コンクリート部材の接合端部とは、間詰材によって接着される
ことを特徴とする接合構造。
続きを表示（約 480 文字）【請求項２】
前記他方の鉄筋コンクリート部材の接合端部から突出する前記継手鉄筋の根元部は、繊維補強セメント系複合材料によって埋設されるとともに、前記接続軸方向に凹凸形状を有する
ことを特徴とする請求項１に記載の接続構造。
【請求項３】
前記一方の鉄筋コンクリート部材の接合端部に形成される前記突設部の凹部は、前記他方の鉄筋コンクリート部材の接合端部に突設される継手鉄筋を挿入可能な挿入孔である
ことを特徴とする請求項１に記載の接合構造。
【請求項４】
前記一方の鉄筋コンクリート部材と前記他方の鉄筋コンクリート部材とのうち少なくともいずれかはプレテンション部材を備える
ことを特徴とする請求項１～３のいずれかに記載の接合構造。
【請求項５】
前記間詰材は、繊維補強セメント系複合材料である
ことを特徴とする請求項１～３のいずれかに記載の接合構造。
【請求項６】
前記間詰材は、繊維補強セメント系複合材料である
ことを特徴とする請求項４に記載の接合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鉄筋コンクリート部材の接合構造に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
一般に、鉄筋コンクリート部材同士を接合する場合、接合面に作用する引張力に抵抗する必要がある。そこで従来は、引張力に抵抗するために鉄筋を連結するための継手が必要であったり、接合面にプレストレスを導入して、引張力が作用しないようにする必要があった。
【０００３】
また、鉄筋コンクリート部材同士を接合する方法として、例えば特許文献１には、プレキャストコンクリート床版の端部に凸型多段せん断キーを形成し、接続部に打設される打継ぎコンクリートとの間に付着抵抗とせん断抵抗を得て、接続部における剛性を高めた発明が開示されている。
【０００４】
さらに、特許文献２には、プレキャストコンクリート床版の端部に、橋軸直角方向に凹凸を形成し、プレキャストコンクリート床版の端部に生じる引張り力に対して、抵抗力を向上させた発明が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特許第６９８８１８９号公報
特開２０１９－１８３４２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記各特許文献の図からわかるように、鉄筋の重ね継手長によって接合部の幅が決定されることから、接合部における間詰め幅を狭くすることができなかった。したがって、間詰め幅が大きいことによって、間詰め材料の打設手間や材料コストの低減が課題となっている。
【０００７】
そこで、本願発明は、上記した問題点に鑑み、鉄筋コンクリート部材の接合構造において、接合性能を維持しつつ、従来よりも間詰め幅を縮小することが可能な接合構造を提供することを目的とする。
【課題を解決するための手段】
【０００８】
（１）に係る発明は、互いに対向して離間する鉄筋コンクリート部材の接合構造であって、一方の鉄筋コンクリート部材の接合端部には、前記鉄筋コンクリート部材の接続軸方向に延びる鉄筋を繊維補強セメント系複合材料によって埋設して凹凸形状を有する突設部が形成され、前記一方の鉄筋コンクリート部材に対向する他方の鉄筋コンクリート部材の接合端部には、該接合端部から突出する継手鉄筋が突設され、前記一方の鉄筋コンクリート部材の前記突設部の凹部に前記他方の鉄筋コンクリート部材の前記継手鉄筋が配置されるとともに、前記一方の鉄筋コンクリート部材の接合端部と前記他方の鉄筋コンクリート部材の接合端部とは、間詰材によって接着されることを特徴とする接合構造である。
【０００９】
（２）に係る発明は、前記他方の鉄筋コンクリート部材の接合端部から突出する前記継手鉄筋の根元部は、繊維補強セメント系複合材料によって埋設されるとともに前記接続軸方向に凹凸形状を有することを特徴とする上記（１）に記載の接続構造である。
【００１０】
（３）に係る発明は、前記一方の鉄筋コンクリート部材の接合端部に形成される前記突設部の凹部は、前記他方の鉄筋コンクリート部材の接合端部に突設される継手鉄筋を挿入可能な挿入孔であることを特徴とする上記（１）に記載の接合構造である。
（【００１１】以降は省略されています）
