特許ウォッチ

公開番号2025168789
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073543
出願日2024-04-30
発明の名称構造体
出願人三協立山株式会社
代理人個人
主分類E04H 6/02 20060101AFI20251105BHJP(建築物)
要約
【課題】構造体の使い勝手の向上。
【解決手段】屋根3と照明具34とを備え、屋根3は、複数の屋根材8,8,…を幅方向の端部を重合させて連結し、重合部29a,29bで上方に突出する突部31を形成したものであり、照明具34は、少なくとも一つの屋根材8に取付けられ、下方を照らすものであり、照明具34を取付けた屋根材8上にカバー41が突部31,31にまたがって取付けてあり、屋根材8とカバー41との間の空間47に照明具34への配線36が通してある。
【選択図】図6
特許請求の範囲【請求項１】
屋根と照明具とを備え、屋根は、複数の屋根材を幅方向の端部を重合させて連結し、重合部で上方に突出する突部を形成したものであり、照明具は、少なくとも一つの屋根材に取付けられ、下方を照らすものであり、照明具を取付けた屋根材上にカバーが突部にまたがって取付けてあり、屋根材とカバーとの間の空間に照明具への配線が通してあることを特徴とする構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カーポート等の構造体に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来より、住宅の敷地に設置されるカーポート等の構造体が知られている。かかる構造体においては、使い勝手の良いものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、構造体の使い勝手の向上を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による構造体は、屋根と照明具とを備え、屋根は、複数の屋根材を幅方向の端部を重合させて連結し、重合部で上方に突出する突部を形成したものであり、照明具は、少なくとも一つの屋根材に取付けられ、下方を照らすものであり、照明具を取付けた屋根材上にカバーが突部にまたがって取付けてあり、屋根材とカバーとの間の空間に照明具への配線が通してあることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による構造体は、屋根と照明具とを備え、屋根は、複数の屋根材を幅方向の端部を重合させて連結し、重合部で上方に突出する突部を形成したものであり、照明具は、少なくとも一つの屋根材に取付けられ、下方を照らすものであり、照明具を取付けた屋根材上にカバーが突部にまたがって取付けてあり、屋根材とカバーとの間の空間に照明具への配線が通してあるので、照明具の光で夜間の車の乗り降り等が容易になり、また、照明具の取付けや配線が容易に行え、施工性が良いため、使い勝手が向上する。
【図面の簡単な説明】
【０００６】

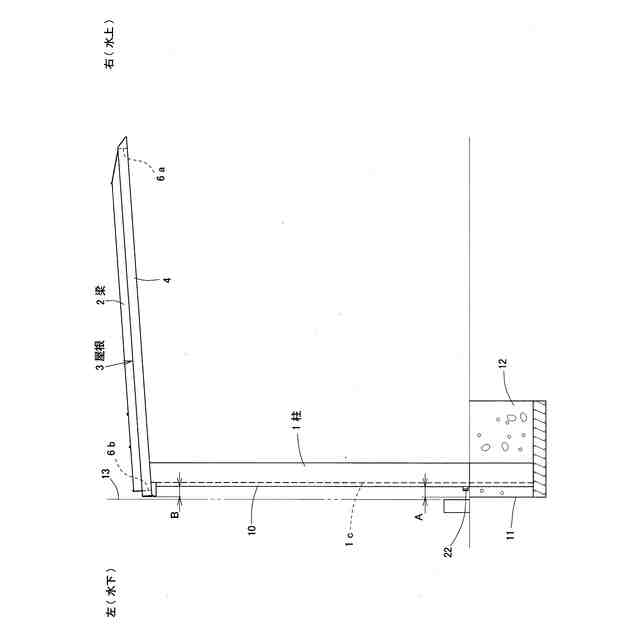

本発明の構造体の一実施形態を示す正面図である。

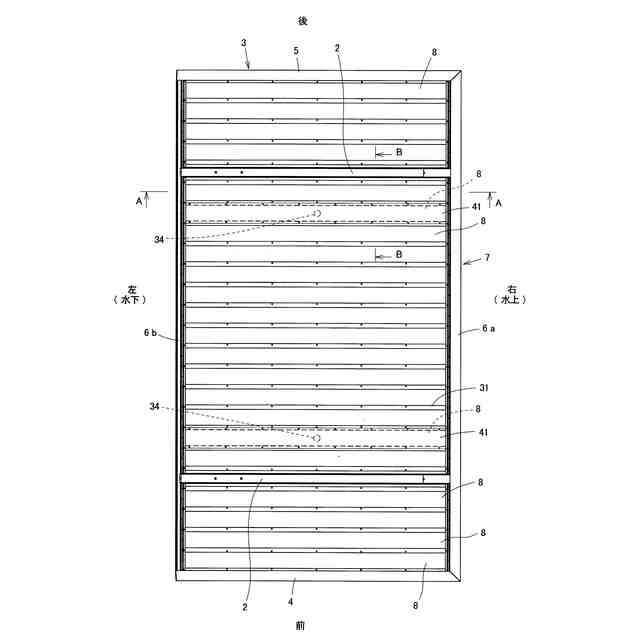

同構造体の平面図である。
同構造体の側面図である。
同構造体の斜め下方から見た斜視図である。
図２のＡ－Ａ断面図である。
図２のＢ－Ｂ断面図である。
図５のＣ－Ｃ断面図である。

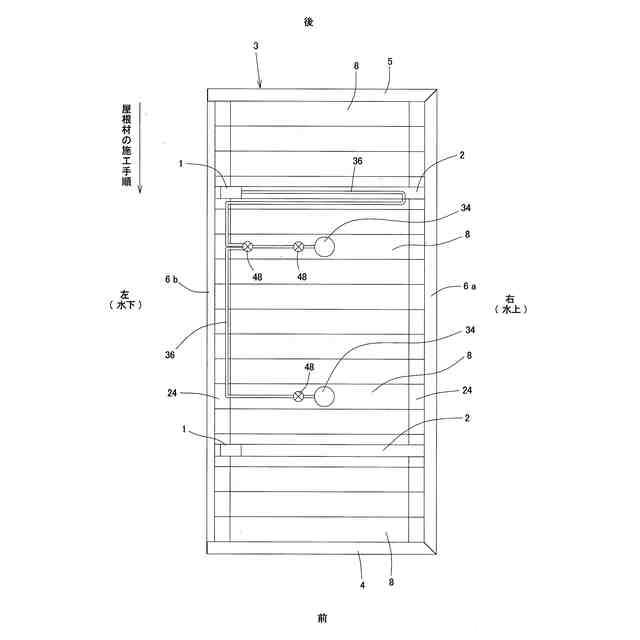

照明具への配線の配置を示す平面図である。
柱及び梁に配線を通した状態を示す斜視図である。
照明具が取付く屋根材を取付けるときの状態を示す斜視図である。
照明具が取付く屋根材の上にカバーを取付けるときの状態を示す斜視図である。
本発明の構造体の他の実施形態を示す縦断面図である。
同構造体の斜視図であって、配線収納部材を取付けるときの状態を示す。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～１１は、本発明の構造体の一実施形態を示している。本構造体は、住宅の敷地に設置される乗用車１台用のカーポートに適用したものである。
本構造体は、図１～４に示すように、正面から見て左側に前後方向に間隔をあけて立設した２本の柱１，１と、各柱１，１の上端部にそれぞれ支持された２本の梁２，２と、梁２，２に支持された屋根３とを備えている。屋根３は、柱１のある左側が低くなるように傾斜している。
本構造体は、図３，４に示すように、屋根３の下面に照明具３４が複数取付けてあり、夜間に屋根３の下が照明具３４の光で照らされるようになっている。
【０００８】
柱１は、アルミニウム合金の押出形材で形成したものであり、図７に示すように、略矩形断面の中空状に形成されている。柱１は、前後の見付面１ａ，１ｂが外側（左側）の見込面１ｃよりも外側に張り出しており、その端縁部間に目板９を嵌合取付けすることで、屋根３の雨水を地上に流すためのたて樋１０が柱１と一体で形成されている。
柱１は、図１に示すように、下部を地面に形成した基礎穴１１に挿入し、柱１の周りをコンクリート１２で固めてある。本構造体を隣地境界１３近傍に設置するために、基礎穴１１は、隣地境界１３のすぐそばに設けられ、柱１は隣地境界１３側に偏心して配置されている。柱１と基礎穴１１との間には所定寸法Ａ（具体的には８０ｍｍ程度）間隔を設けてある。
梁２も、図６に示すように、アルミニウム合金の押出形材で略矩形断面の中空状に形成してある。
柱１と梁２は、図５に示すように、柱１と梁２の中空部内にＬ字形の柱梁連結金具１４を挿入してボルト１５で固定することで、柱１と梁２が連結されている。梁２は、水下側（左側）端が柱１よりも外側に飛び出している。
【０００９】
屋根３は、図２に示すように、前枠４と後枠５と左右の側枠６ａ，６ｂとを矩形に枠組みした保持枠７と、保持枠７の内側に左右方向の向きで配置され、前後方向に並べて取付けた複数の屋根材８，８，…とを有している。
水上側に位置する右側の側枠６ａは、図５に示すように、前後の梁２の水上側端部にＬ形の金具１６で固定して取付けてある。水上側の側枠６ａは、アルミニウム合金の押出形材で形成したものであり、上面が屋根３の外周側に向かって下向きに傾斜した略直角三角形状の断面になっている。水上側の側枠６ａは、内周側面の下端部に屋根材８の下面を受ける屋根材受け部２３を有し、内周側面の上部に屋根材８の取付金具２４が載置・ねじ止めされる取付部２５が形成してある。
【００１０】
前枠４と後枠５は、水上側の側枠６ａとほぼ同じ略直角三角形断面のアルミ形材で形成してある。水上側の側枠６ａの長手方向の両端部、前枠４及び後枠５の水上側端部は、図２に示すように、それぞれ斜め４５°に切断され、斜めに切断された小口同士を突き合せて連結してある。
（【００１１】以降は省略されています）
