公開番号2025168952
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073850
出願日2024-04-30
発明の名称手摺
出願人三協立山株式会社
代理人弁理士法人英知国際特許商標事務所
主分類E04F 11/18 20060101AFI20251105BHJP(建築物)
要約【課題】使い勝手の良い手摺の提供を課題とする。
【解決手段】パネルとコーナー縦枠2Aと押縁3Aを備え、パネルは、取り付ける順により先付けパネル11と後付けパネル12があり、コーナー縦枠2Aは、先付けパネル11及び後付けパネル12の一側面(111・121)に各々対向する一側面側見付面部2A1と、先付けパネル11及び後付けパネル12の見込面に各々対向する見込面部2A2を有し、押縁3Aは、先付けパネル11及び後付けパネル12の他側面(113・123)に各々対向する他側面側見付面部3A1と、後付けパネル12の見込面に対向する見込片部3A2を有し、天地逆転可能に取付自在なものであり、押縁3Aに押縁3Aの見込片部3A2が後付けパネル12側の見込面部2A2に重合して押縁3Aが他側面からコーナー縦枠2Aに取り付けられる手摺とすることで課題を解決した。
【選択図】図3
特許請求の範囲【請求項１】
パネルとコーナー縦枠と押縁を備え、
パネルは、取り付ける順により先付けパネルと後付けパネルがあり、
コーナー縦枠は、先付けパネル及び後付けパネルの一側面に各々対向する一側面側見付面部と、先付けパネル及び後付けパネルの見込面に各々対向する見込面部を有し
押縁は、先付けパネル及び後付けパネルの他側面に各々対向する他側面側見付面部と、後付けパネルの見込面に対向する見込片部を有し、天地逆転可能に取付自在なものであり、
押縁に押縁の見込片部が後付けパネル側の見込面部に重合して押縁が他面側からコーナー縦枠に取り付けられる手摺。
続きを表示（約 740 文字）【請求項２】
パネルとコーナー縦枠と押縁を備え、
パネルは、取り付ける順により先付けパネルと後付けパネルがあり、
コーナー縦枠は、先付けパネル及び後付けパネルの一側面に各々対向する一側面側見付面部を有し、押縁は、先付けパネル及び後付けパネルの一側面、他側面及び見込面に各々対向する一側面側見付面部、他側面側見付面部と、見込面部を各々有すると共に、後付けパネルの一側面側見付面部の先端から見込方向に延設した延設部を有し、
天地逆転可能に取付自在なものであり、
押縁が先付けパネルの端面に向かって押し込まれ、延設部がコーナー縦枠の後付けパネル側の見込面部に重合して押縁がコーナー縦枠に取り付けられる手摺。
【請求項３】
パネルとコーナー縦枠と押縁を備え、
パネルは、取り付ける順により先付けパネルと後付けパネルがあり、
コーナー縦枠は、
先付けパネルの一側面に対向する一側面側見付面部と後付けパネルの一側面に対向する一側面見付面部を有し、
後付けパネルの見込面に対向し押縁と当接する見込方向当接部及び押縁の後付けパネル側と見付方向に当接する見付方向当接部があり、
天地逆転可能に取付自在なものであり、
押縁は、
後付けパネルの他側面に対向する他側面側見付面部と一側面に対向する一側面側見付面部を有し、先付けパネルの他側面に対向する他側面側見付面部を備え、
天地逆転可能に取付自在なものであり、
押縁が先付けパネルの見込面に向かって押し込まれ、押縁が後付けパネル側において後付けパネル面内方向及び面外方向に位置規制されてコーナー縦枠に取り付けられる手摺。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バルコニーなどに設置されるパネルの付いた手摺に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
従来、バルコニーなどに設置されるパネルの付いた手摺のコーナー部は、パネルを嵌める順番が決められており、使い勝手が悪かった。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は、使い勝手の良い手摺の提供を課題とする。
【課題を解決するための手段】
【０００４】
本発明の第１の態様（実施例Ａ）は、
パネル１とコーナー縦枠２Ａと押縁３Ａを備え、
パネル１は、取り付ける順により先付けパネル１１と後付けパネル１２があり、
コーナー縦枠２Ａは、
先付けパネル１１及び後付けパネル１２の一側面（１１１・１２１）に各々対向する一側面側見付面部２Ａ１と、先付けパネル１１及び後付けパネル１２の見込面（１１４・１２２）に各々対向する見込面部２Ａ２を有し、
押縁３Ａは、
先付けパネル１１及び後付けパネル１２の他側面（１１３・１２３）に各々対向する他側面側見付面部３Ａ１と、後付けパネル１２の見込面１２２に対向する見込片部３Ａ２を有し、
天地逆転可能に取付自在なものであり、
押縁３Ａに押縁３Ａの見込片部３Ａ２が後付けパネル１２側の見込面部２Ａ２に重合して押縁３Ａが他側面（１１３・１２３）からコーナー縦枠２Ａに取り付けられる手摺９とすることで課題を解決した。
【０００５】
本発明の第２の態様（実施例Ｂ）は、
パネル１とコーナー縦枠２Ｂと押縁３Ｂを備え、
パネル１は、取り付ける順により先付けパネル１１と後付けパネル１２があり、
コーナー縦枠２Ｂは、
先付けパネル１１及び後付けパネル１２の一側面（１１１・１２１）に各々対向する一側面側見付面部２Ｂ１を有し、
押縁３Ｂは、
先付けパネル１１及び後付けパネル１２の一側面（１１１・１２１）、他側面（１１３・１２３）及び見込面（１１４・１２２）に各々対向する一側面側見付面部３Ｂ１、他側面側見付面部３Ｂ２と、見込面部３Ｂ６を各々有すると共に、後付けパネル１２の一側面側見付面部３Ｂ１の先端から見込み方向に延設した延設部３Ｂ４を有し、
天地逆転可能に取付自在なものであり、
押縁３Ｂが先付けパネル１１の端面に向かって押し込まれ、延設部３Ｂ４がコーナー縦枠２Ｂの後付けパネル１２側の見込面部２Ｂ３に重合して押縁３Ｂがコーナー縦枠２Ｂに取り付けられる手摺９とすることで課題を解決した。
【０００６】
本発明の第３の態様（実施例C）は、
パネル１とコーナー縦枠２Ｃと押縁３Ｃを備え、
パネル１は、取り付ける順により先付けパネル１１と後付けパネル１２があり、
コーナー縦枠２Ｃは、
先付けパネル１１の一側面１１１に対向する一側面側見付面部２Ｃ１と後付けパネルの一側面１２１に対向する一側面見付面部２C２を有し、
後付けパネル１２の見込面１２２に対向し押縁３Ｃと当接する見込方向当接部２Ｃ３及び押縁３Ｃの後付けパネル１２側と見付方向に当接する見付方向当接部２Ｃ２があり、
天地逆転可能に取付自在なものであり、
押縁３Ｃは、
後付けパネル１２の他側面１２３に対向する他側面側見付面部３Ｃ３と一側面１２１に対向する一側面側見付面部３Ｃ２を有し、先付けパネル１１の他側面１１３に対向する他側面側見付面部３Ｃ１を備え、
天地逆転可能に取付自在なものであり、
押縁３Ｃが先付けパネル１１の見込面１１４に向かって押し込まれ、押縁３Ｃが後付けパネル１２側において後付けパネル１２の面内方向１２５及び面外方向１２４に位置規制されてコーナー縦枠２Ｃに取り付けられる手摺９とすることで課題を解決した。
【発明の効果】
【０００７】
本発明は、使い勝手が良くなった。
【図面の簡単な説明】
【０００８】
図１は、入隅にある実施例Ａのコーナー部と出隅にある実施例Ｂのコーナー部を有する手摺の平面図である

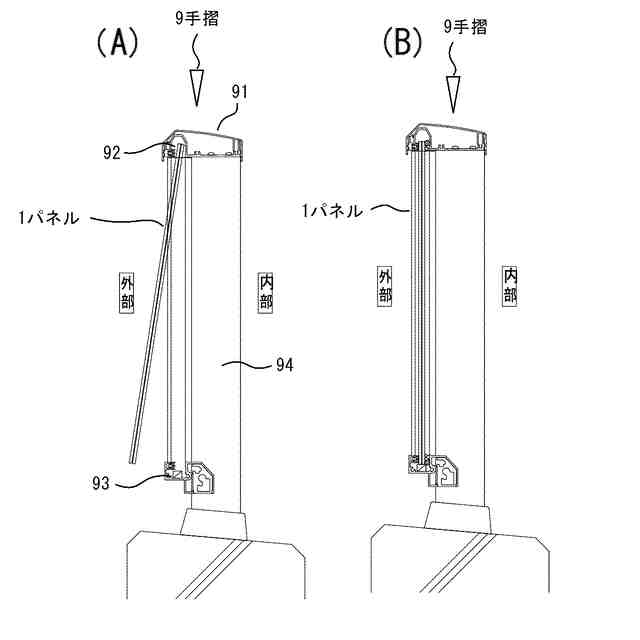

図２は、実施例Ａの手摺の構造の説明図である。図２（Ａ）は手摺の上桟と下桟にパネルを嵌める説明図である。図２（Ｂ）は手摺にパネルが取付けられた状態の説明図である。

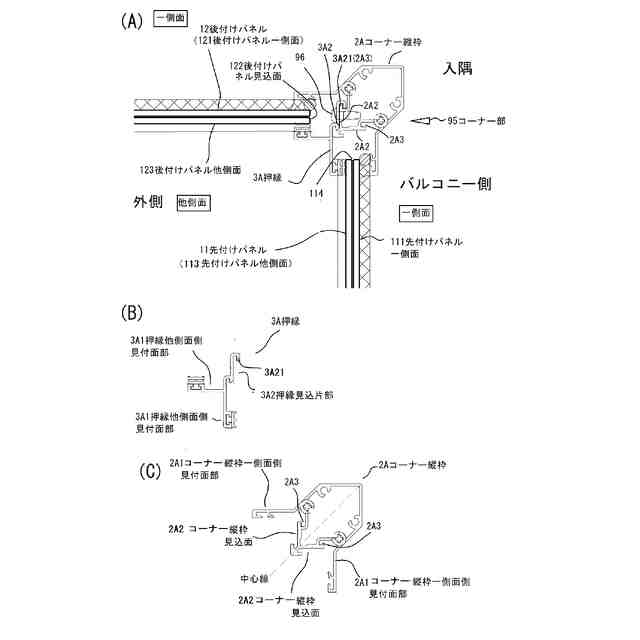

図３は、実施例Ａのコーナー部の説明図である。図３（Ａ）は入隅となるコーナー部の断面であり、図３（Ｂ）は押縁の平面図であり、図３（Ｃ）はコーナー縦枠の平面図である。

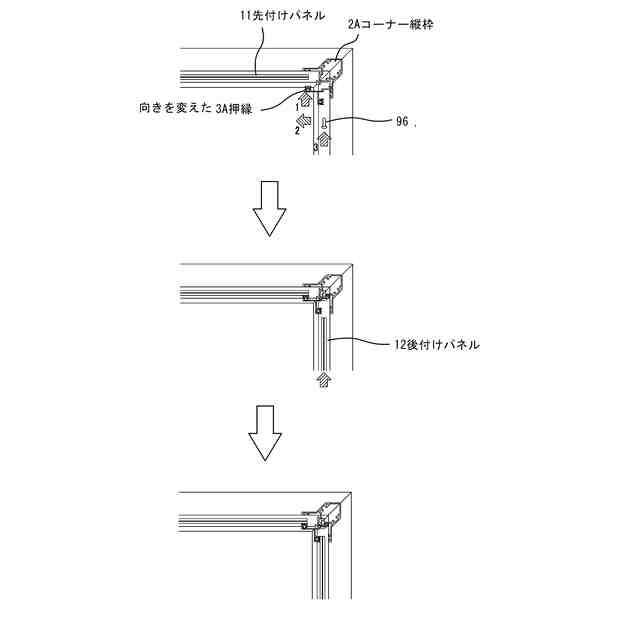

図４は、実施例Ａのパネルの取付順を変えた場合の説明図である。

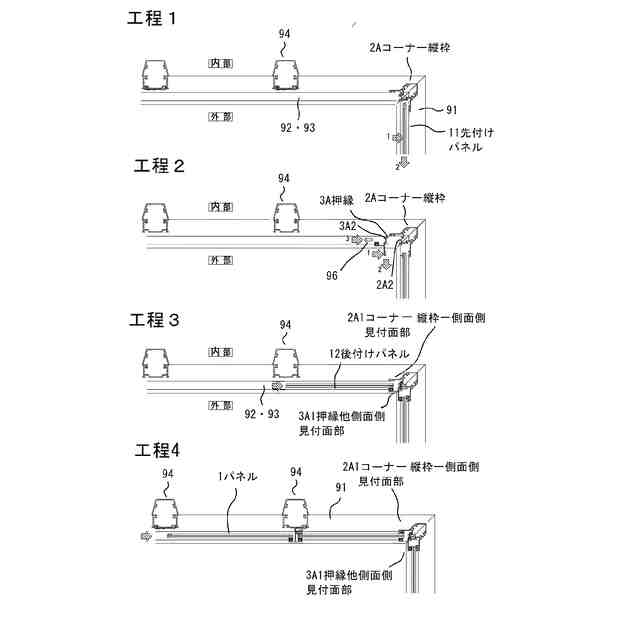

図５は、実施例Ａの施工手順の説明図である。

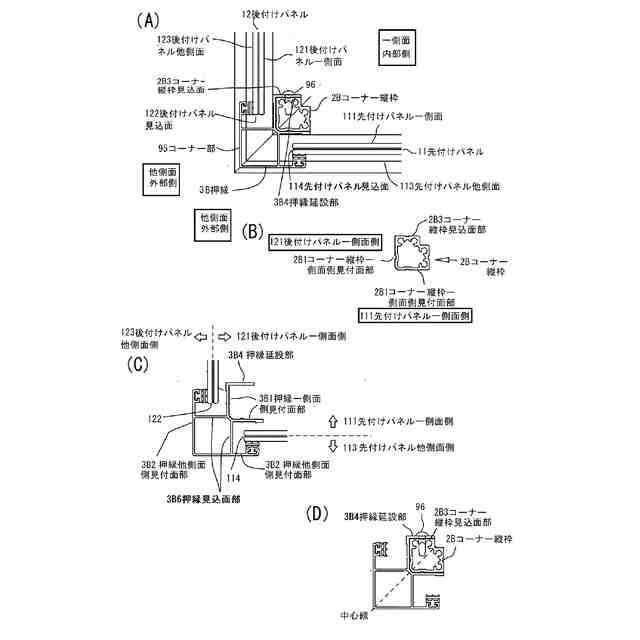

図６は、実施例Ｂの手摺の構造の説明図である。図６（Ａ）は出隅にある実施例Ｂのコーナー部の断面図である。図６（Ｂ）は実施例Ｂのコーナー縦枠の平面図、図６（Ｃ）は実施例Ｂの押縁の平面図である。図６（Ｄ）は、コーナー縦枠と押縁の取り付け関係の説明図である。

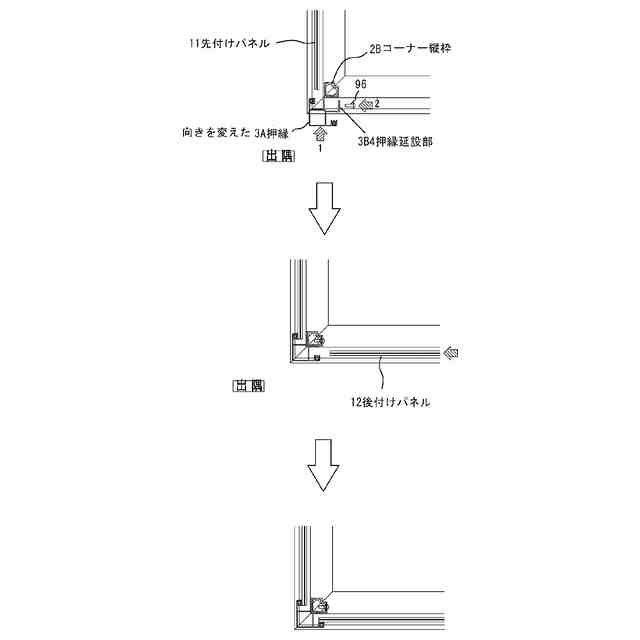

図７は、実施例Ｂのパネルの取付順を変えた場合の説明図である。

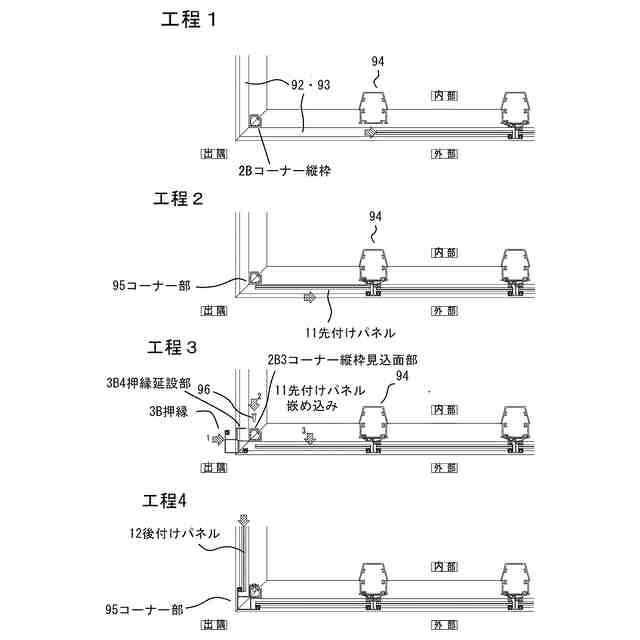

図８は実施例Ｂの施工手順の説明図である。

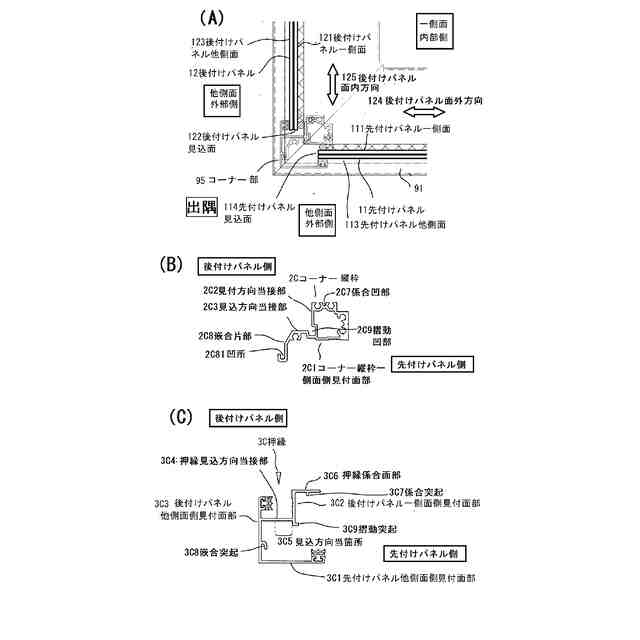

図９は、実施例Ｃの手摺構造の説明図である。図９（Ａ）は出隅にある実施例Ｃのコーナー部の断面図である。図９（Ｂ）は実施例Ｃのコーナー縦枠の平面図、図９（Ｃ）は実施例Ｃの押縁の平面図である。
図１０は、実施例Ｃの位置規制部説明図である。
図１１は、実施例Ｃのパネルの取付順を変えた場合の説明図である。
図１２は、実施例Ｃの施工手順の説明図である。
【０００９】
以下、図面を参照して本発明の実施形態を説明する。以下の説明で、異なる図における同一符号は同一機能の部位を示しており、各図における重複説明は適宜省略する。
以下、Ａが付く符号は、実施例Ａの部材であることを示す。たとえば、押縁３Ａは、実施例Ａの押縁を示す。

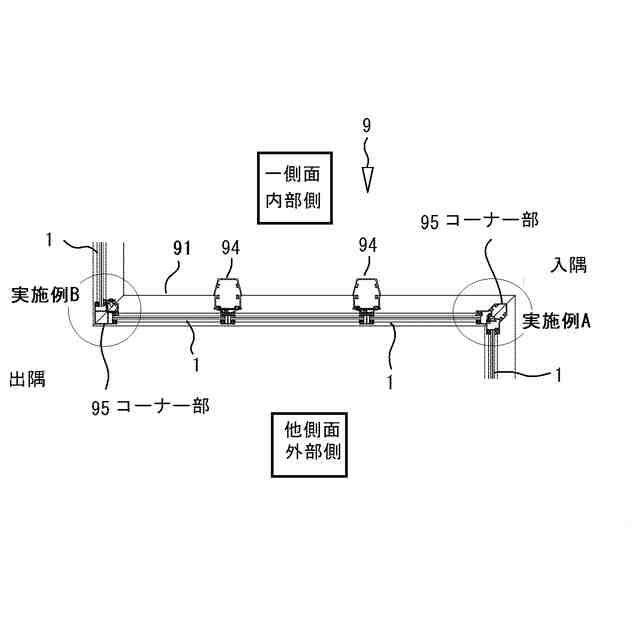

図１は、入隅にある実施例Ａのコーナー部９５と出隅にある実施例Ｂのコーナー部９５を有する手摺９の平面図である。図１は、バルコニーに設置された手摺９であり、バルコニーの形に添って出隅と入隅のコーナー部９５がある。手摺９は、支柱９４で支えられており、パネル１が複数嵌め込まれている。手摺９の上部には笠木９１が取り付けられている。
以下の説明で、他側面、一側面という用語が出てくるが、本明細書では、外部側を他側面とし、内部側を一側面として説明する。
図中、入隅にあるコーナー部９５は、実施例Ａであり、出隅にあるコーナー部９５は実施例Ｂである。
【００１０】
［実施例Ａ］
実施例Ａは、入隅に配置されるコーナー部９５の例である。実施例Ａは、請求項１の実施例である。
図２は、手摺９の構造の説明図である。図２（Ａ）は手摺９の上桟９２と下桟９３にパネル１を嵌める説明図である。手摺９は、支柱９４に支えられた上桟９２と下桟９３を有する。上桟９２の上部は、笠木９１が取り付けられている。パネル１は、上桟９２と下桟９３の間にケンドンで取り付けられる。図２（Ｂ）は手摺９にパネル１が取付けられた状態の説明図である。
（【００１１】以降は省略されています）
