公開番号2025178463
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025165977,2020216009
出願日2025-10-02,2020-12-25
発明の名称簡易建物
出願人三協立山株式会社
代理人個人
主分類E04B 1/343 20060101AFI20251128BHJP(建築物)
要約【課題】所定の強度を満足し、屋根の高さが低く、意匠性に優れた簡易建物の提供。
【解決手段】桁1a,1bと、垂木2,3と、屋根材4と、柱5とを備え、桁1a,1bは、中空部6からなる本体部7と、本体部7の内周側に設けた樋部8を有し、柱5は、桁1a,1bの本体部7の下面7aと樋部8の下面8aに跨って当接して桁1a,1bを支持しており、垂木2,3は、長手方向の端部が桁1a,1bの本体部7の内周側に固定してあり、屋根材4は、垂木2,3に取付けてあり、垂木2,3及び屋根材4が桁1a,1bの上下寸法H内に納まっている。
【選択図】図1
特許請求の範囲【請求項１】
桁と、垂木と、屋根材と、柱とを備え、桁は、中空部からなる本体部と、本体部の内周側に設けた樋部を有し、柱は、桁の本体部の下面と樋部の下面に跨って当接して桁を支持しており、垂木は、長手方向の端部が桁の本体部の内周側に固定してあり、屋根材は、垂木に取付けてあり、垂木及び屋根材が桁の上下寸法内に納まっていることを特徴とする簡易建物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通路シェルターやカーポート等の簡易建物に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来の簡易建物は、屋根の桁の上下寸法が大きいために屋根の高さ（屋根自体の上下寸法）が高くなっており（例えば、非特許文献１参照）、大きい部材を用いることなく所定の強度が得られる簡易建物が求められていた。
【先行技術文献】
【非特許文献】
【０００３】
三協立山アルミ株式会社発行のカタログ「三協立山アルミパブリックエクステリア総合カタログ２００８→２００９」（カタログＮｏ．ＳＴＸ０２４０Ｅ）、２００８年１０月、ｐ．１５４－１５５
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は以上に述べた実情に鑑み、所定の強度を満足し、屋根の高さが低く、意匠性に優れた簡易建物の提供を目的とする。
【課題を解決するための手段】
【０００５】
上記の課題を達成するために請求項１記載の発明による簡易建物は、桁と、垂木と、屋根材と、柱とを備え、桁は、中空部からなる本体部と、本体部の内周側に設けた樋部を有し、柱は、桁の本体部の下面と樋部の下面に跨って当接して桁を支持しており、垂木は、長手方向の端部が桁の本体部の内周側に固定してあり、屋根材は、垂木に取付けてあり、垂木及び屋根材が桁の上下寸法内に納まっていることを特徴とする。
【発明の効果】
【０００６】
請求項１記載の発明による簡易建物は、桁に中空部からなる本体部と、本体部の内周側に設けた樋部を有し、垂木は長手方向の端部を桁の本体部の内周側に固定したことで、所定の強度を確保しつつ屋根の高さを低くすることができ、しかも垂木及び屋根材が桁の上下寸法内に納まっていることで、桁で垂木及び屋根材が隠れるため、意匠性が良い。また、柱が桁の本体部の下面と樋部の下面に跨って当接していることで、桁の樋部から柱に水を流しやすい。
【図面の簡単な説明】
【０００７】

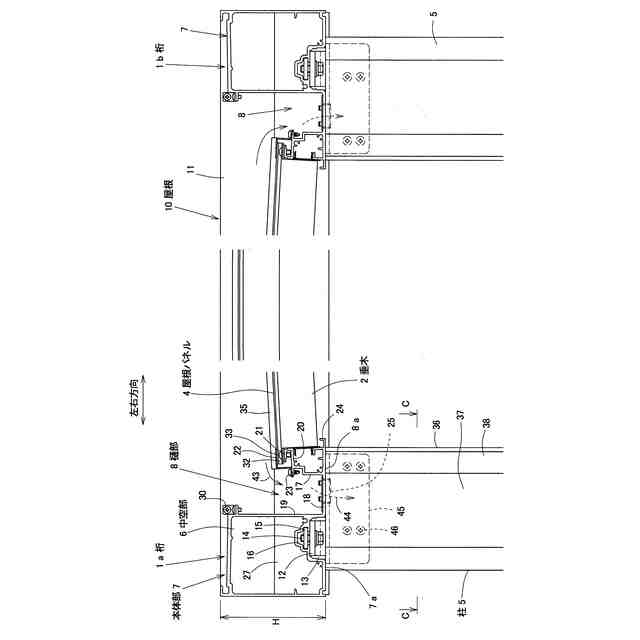

図４のＡ－Ａ断面図である。
図４のＢ－Ｂ断面図である。

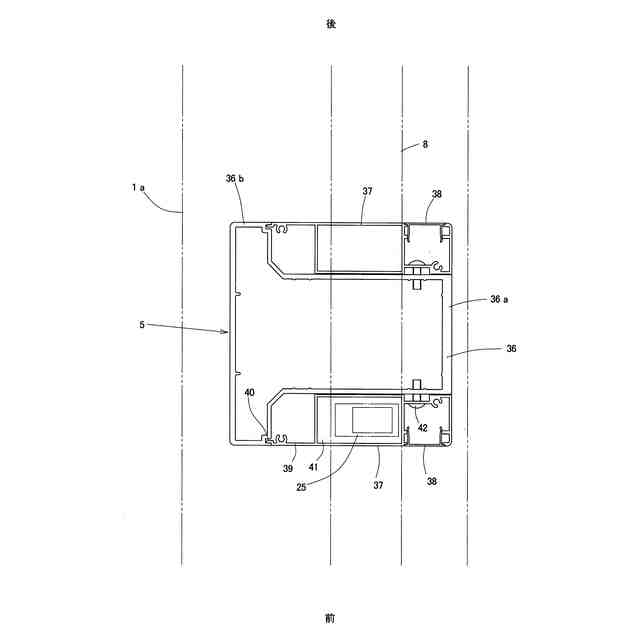

図１のＣ－Ｃ断面図である。

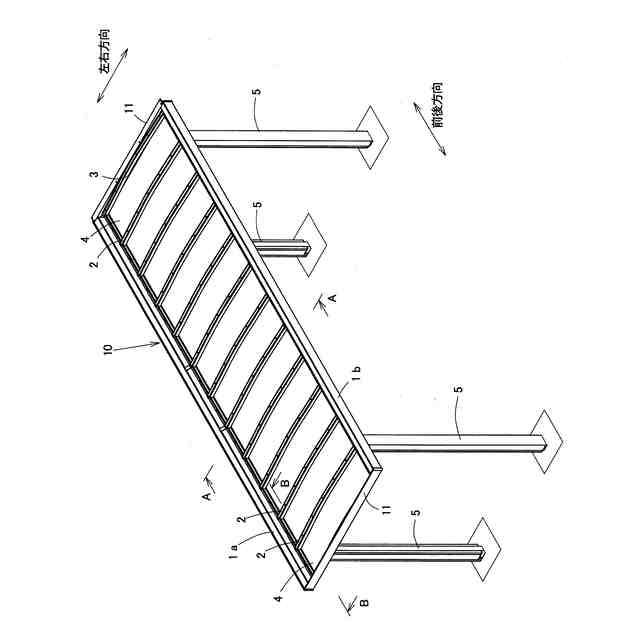

本発明に係る簡易建物の第１実施形態を示す斜視図である。

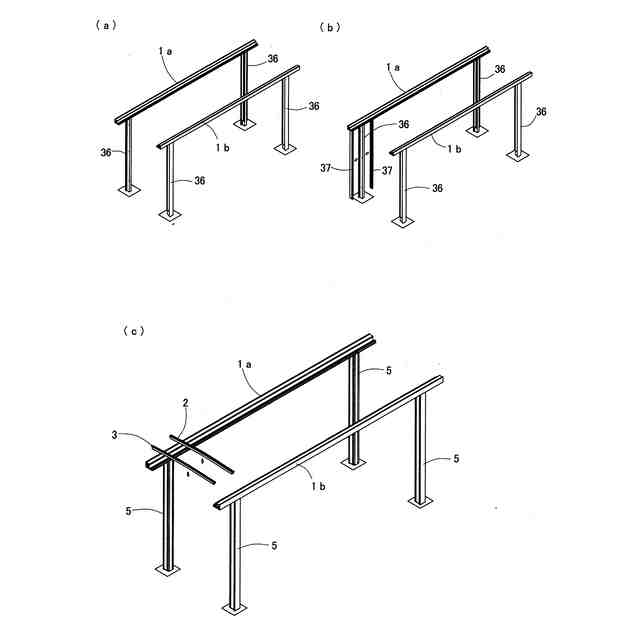

第１実施形態の簡易建物の施工手順を示す斜視図である。

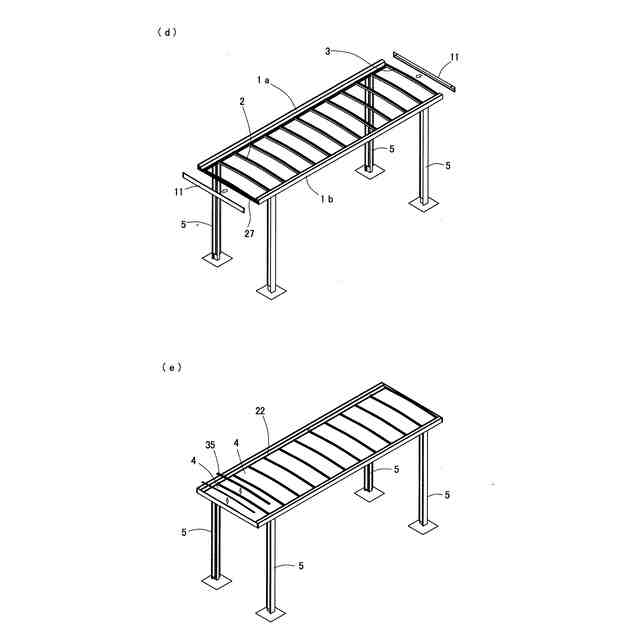

第１実施形態の簡易建物の施工手順（図５－１の続き）を示す斜視図である。

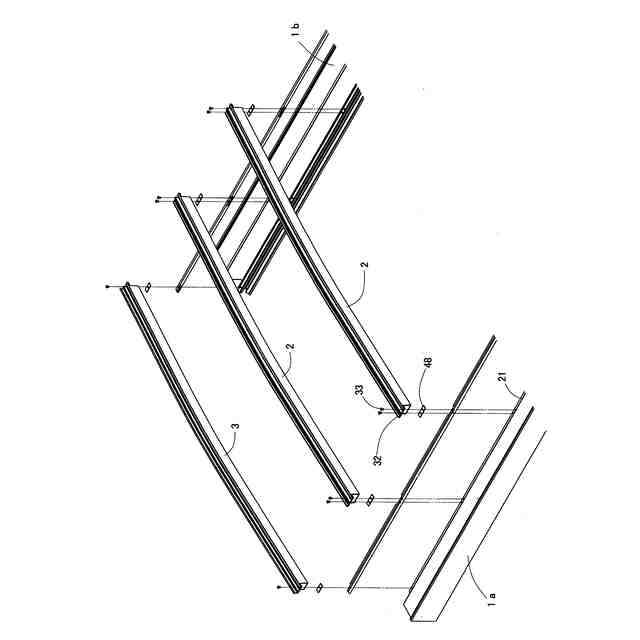

垂木及び妻垂木を取付けるときの状態を示す斜視図である。
止水板を取付けるときの状態を示す斜視図である。

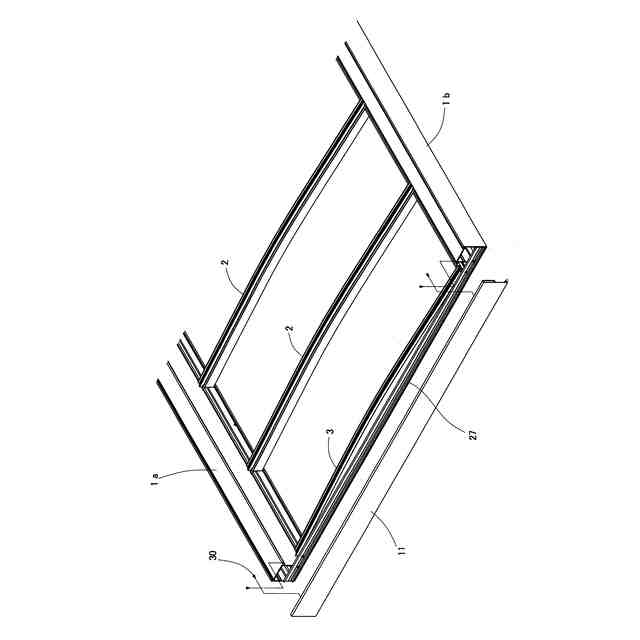

妻破風を取付けるときの状態を示す斜視図である。
パネル押えを取付けるときの状態を示す斜視図である。
図１４のＤ－Ｄ断面図である。
図１４のＥ－Ｅ断面図である。
図１０のＦ－Ｆ断面図である。
（ａ）は本発明に係る簡易建物の第２実施形態を示す正面図であり、（ｂ）は同側面図である。
第２実施形態の簡易建物の平面図である。
第２実施形態の簡易建物の施工手順を示す斜視図である。
第２実施形態の簡易建物の施工手順（図１５－１の続き）を示す斜視図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施の形態を図面に基づいて説明する。図１～９は、本発明に係る簡易建物の第１実施形態を示している。本実施形態の簡易建物は、通路シェルターに適用したものであり、図４に示すように、前後方向及び左右方向に間隔をおいて立設した４本の柱５と、柱５上に支持した屋根１０とを備えている。
屋根１０は、左右両側に配置された桁１ａ，１ｂと、左右の桁１ａ，１ｂの前側及び後側の端部をそれぞれ連結する妻破風１１と、左右の桁１ａ，１ｂの間に前後方向に間隔をおいて架設した妻垂木３及び垂木２と、妻垂木３及び垂木２間に取付けた屋根パネル４とを備えている。左右の桁１ａ，１ｂと前後の妻破風１１は水平に配置されており、周囲から見て屋根１０は水平且つフラットに見える。
【０００９】
桁１ａ，１ｂは、アルミニウム合金の押出形材で形成したものであって、図１に示すように、略矩形断面の中空部６からなる本体部７と、本体部７の屋根枠内周側（以下、単に「内周側」という）に設けた樋部８を一体に有している。
本体部７の下面７ａには、柱５の上端部に取付けた連結金具１２を受け入れる連結金具収納溝１３と、連結金具１３とボルト１４で固定される裏板１５を保持するための裏板保持溝１６が、桁１ａ，１ｂの長手方向に沿って形成してある。桁１ａ，１ｂは、連結金具１２と裏板１５とボルト１４を介して本体部７で柱５と固定してある。
樋部８は、内周側壁１７と底壁１８と外周側壁１９とで上側が開放した略コ字型断面の溝状に形成してあり、外周側壁１９は本体部７の内周側壁が兼ねており、樋部８の下面８ａは本体部７の下面７ａと同一平面上にある。内周側壁１７は、上部が内周側にクランク状に曲がっており、内周側壁１７の上端部に連結壁２０が左右方向に設けてある。連結壁２０の内周側端部には垂木取付部２１が一段高い位置に設けてあり、連結壁２０の外周側端部にはパネル押え２２の取付部２３が設けてある。垂木取付部２１は、桁１ａ，１ｂの下面から桁１ａ，１ｂの上下寸法Ｈの約半分の高さ位置にある。底壁１８は、内周側壁１７よりも内周側に延出してあり、内周側端部に垂木２及び妻垂木３の受け部２４が設けてある。底壁１８には、樋部８に溜まった雨水を排水するための孔を形成し、その孔に水抜き２５を取付けてある。
【００１０】
従来の簡易建物（例えば、非特許文献１参照）は、桁の本体部の外周側に樋部が設けてあり、垂木の長手方向端部を桁の本体部の上面に取付けていたため、屋根の高さが高くなっていた。
本簡易建物は、桁１ａ，１ｂの外周側に中空部６からなる本体部７を設け、本体部７の内周側に樋部８を設け、樋部８の内周側に垂木取付部２１を設けたことで、所定の強度を確保しながら桁１ａ，１ｂの上下寸法Ｈを低くすることができる。具体的には、桁１ａ，１ｂの上下寸法Ｈは１２０ｍｍとしてある。桁１ａ，１ｂの上下寸法Ｈを低くすることで、屋根１０の高さも低く抑えられる。樋部８が本体部７の内周側に配置されていることで、樋部８が目立たず意匠性が良い。
（【００１１】以降は省略されています）
