公開番号2025159748
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062462
出願日2024-04-09
発明の名称構造体
出願人三協立山株式会社
代理人個人
主分類E04B 1/343 20060101AFI20251015BHJP(建築物)
要約【課題】施工性を向上できる構造体の提供。
【解決手段】パネル1,1と構造材2aとカバー3とを備え、パネル1,1は、構造材2aが貫通する穴又は切欠き26を有し、カバー3は、パネル1,1の穴又は切欠き26を覆ってパネル1,1と構造材2aとの隙間を隠すものであり、パネル1,1の穴又は切欠き26と構造材2aとの隙間に挿入される弾性片5を有し、弾性片5をパネル1,1の穴又は切欠き26と構造材2aとの隙間に位置する当接部6aに圧接することで外れないように保持されている。
【選択図】図4
特許請求の範囲【請求項１】
パネルと構造材とカバーとを備え、パネルは、構造材が貫通する穴又は切欠きを有し、カバーは、パネルの穴又は切欠きを覆ってパネルと構造材との隙間を隠すものであり、パネルの穴又は切欠きと構造材との隙間に挿入される弾性片を有し、弾性片をパネルの穴又は切欠きと構造材との隙間に位置する当接部に圧接することで外れないように保持されていることを特徴とする構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、テラスやカーポート等の構造体に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来より、テラスやカーポート等の構造体が知られている。かかる構造体においては、施工性の良いものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、施工性を向上できる構造体の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による構造体は、パネルと構造材とカバーとを備え、パネルは、構造材が貫通する穴又は切欠きを有し、カバーは、パネルの穴又は切欠きを覆ってパネルと構造材との隙間を隠すものであり、パネルの穴又は切欠きと構造材との隙間に挿入される弾性片を有し、弾性片をパネルの穴又は切欠きと構造材との隙間に位置する当接部に圧接することで外れないように保持されていることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による構造体は、パネルと構造材とカバーとを備え、パネルは、構造材が貫通する穴又は切欠きを有し、カバーは、パネルの穴又は切欠きを覆ってパネルと構造材との隙間を隠すものであり、パネルの穴又は切欠きと構造材との隙間に挿入される弾性片を有し、弾性片をパネルの穴又は切欠きと構造材との隙間に位置する当接部に圧接することで外れないように保持されているので、パネルの穴又は切欠きと構造材との隙間を隠すカバーの取付けが簡単に行えるので、施工性が向上する。しかも、カバーを小さくして、カバーを目立たなくすることができる。
【図面の簡単な説明】
【０００６】

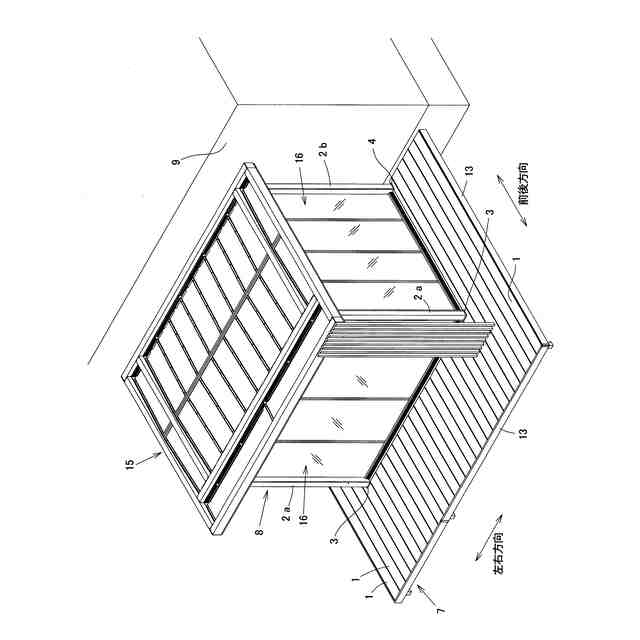

本発明の構造体の一実施形態を示す斜視図である。
同構造体のデッキを拡大して示す斜視図である。

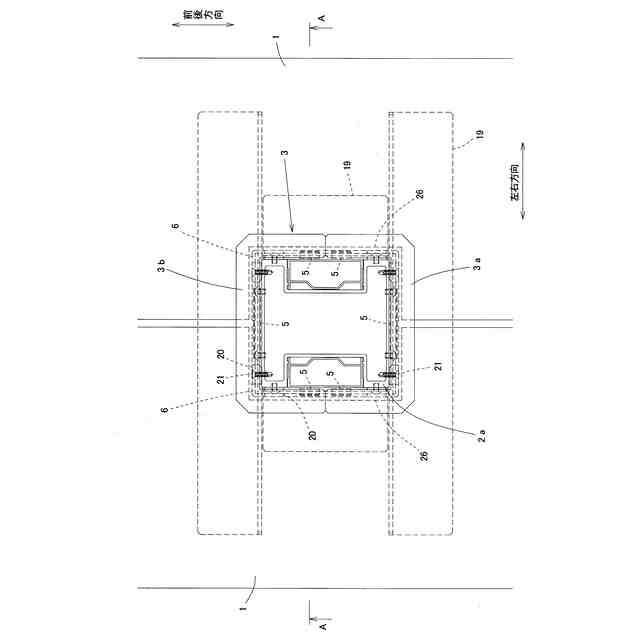

前側の柱の周辺を拡大して示す平面図である。

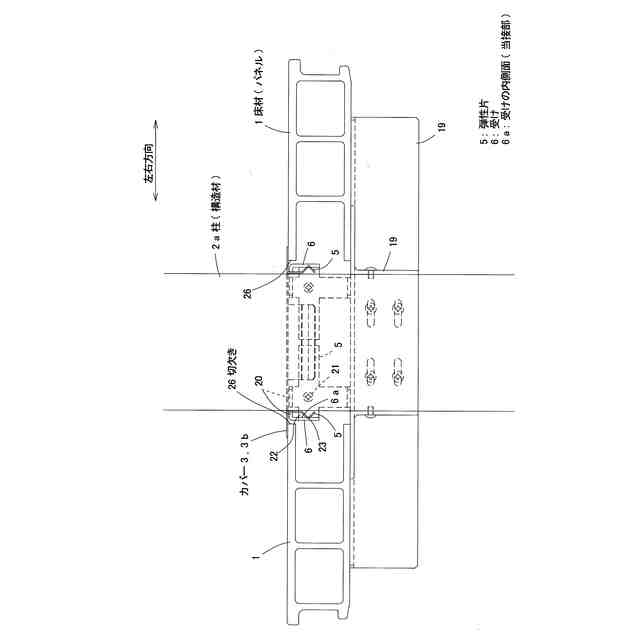

図３のＡ－Ａ断面図である。

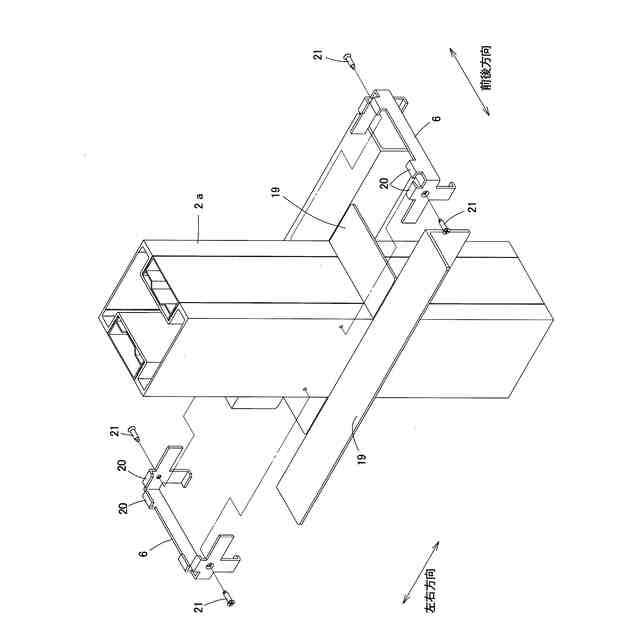

前側の柱にカバー用の受けを取付けるときの状態を示す斜視図である。

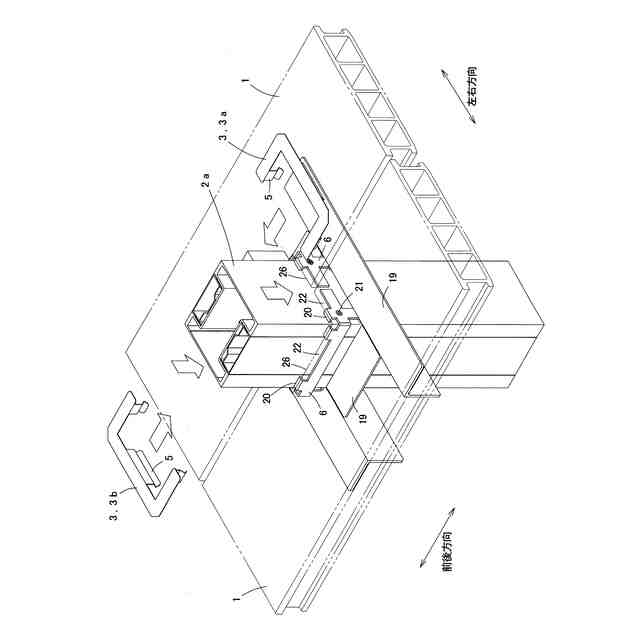

前側の柱の周りにカバーを取付けるときの状態を示す斜視図である。

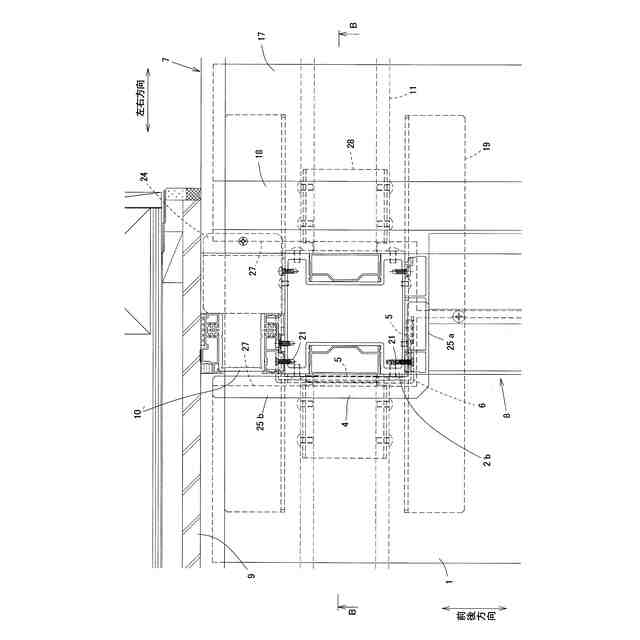

後側の柱の周辺を拡大して示す平面図である。

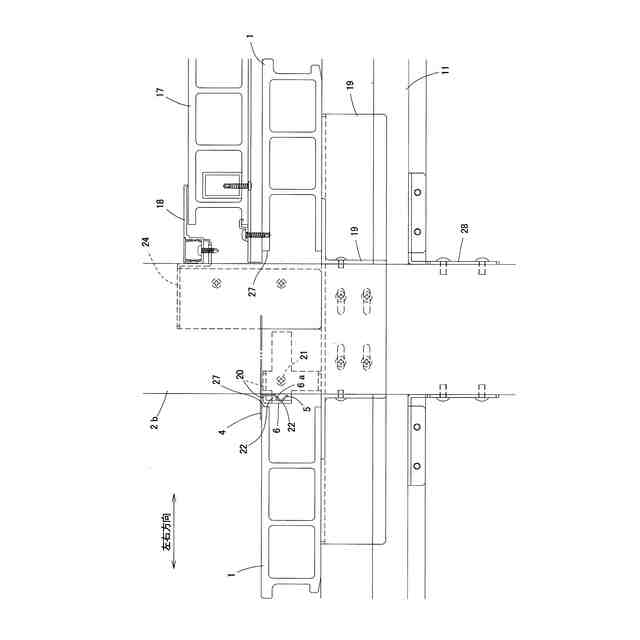

図７のＢ－Ｂ断面図である。

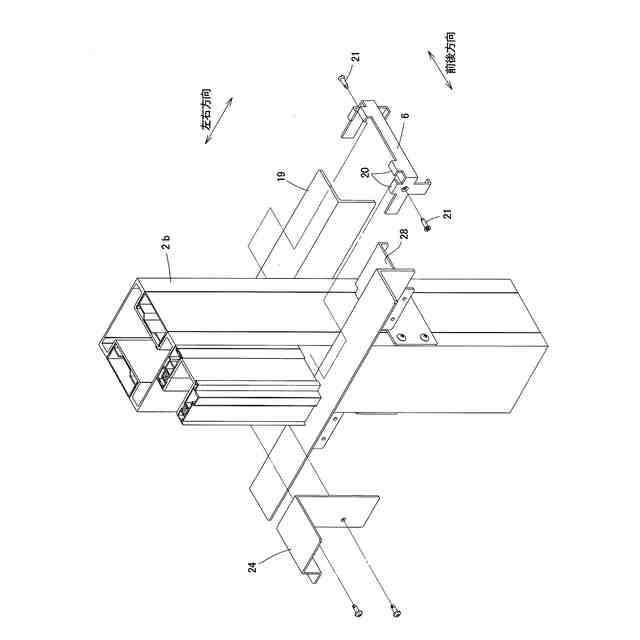

後側の柱にカバー用の受けを取付けるときの状態を示す斜視図である。
後側の柱の周りにカバーを取付けるときの状態を示す斜視図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～１０は、本発明の構造体の一実施形態を示している。本構造体は、図１に示すように、住宅の庭などに外壁９に沿う形で設置されるものであり、デッキ７とテラス囲い８とを備えている。
外壁９には、図示しないテラス窓が設けられ、テラス窓からデッキ７上に出られるようになっている。テラス囲い８は、外壁９から隙間をあけて設置してあり、その隙間は塞ぎ材１０で塞がれている（図７参照）。
【０００８】
デッキ７は、図１，２に示すように、複数の大引き１１，１１，…を束柱１２で支持して前後方向に間隔をおいて左右方向に設置し、大引き１１，１１，…上に床材（パネル）１，１，…を左右方向に並べて取付け、外壁９側を除く三方の縁部に幕板１３を取付け、幕板１３で床材１，１，…の端面及び側面と大引き１１，１１，…の端面及び側面を隠してある。
床材１は、木粉を混ぜた合成樹脂を押出成形したものであり、図６に示すように、中空部を有する板状に形成されている。各床材１は、床材１同士の隙間に設けられた金具（図示省略）で大引き１１に固定してある。
【０００９】
テラス囲い８は、図１，２に示すように、前後方向及び左右方向に間隔をあけて基礎１４に立設した４本の柱（構造材）２ａ，２ｂと、柱２ａ，２ｂに支持された屋根１５とを備える独立型の構造体となっている。前側の左右の柱２ａ，２ａ間の開口部、左側及び右側の前後の柱２ａ，２ｂ間の開口部には、折戸等の建具１６が設置してある。
テラス囲い８の内部には、図２，８に示すように、内部床材１７が前記床材１より一段高い位置に設けられている。一番外側の内部床材１７の外周側の側縁部は、端部カバー１８を取付けて覆ってある。
【００１０】
前側の柱２ａは、図３，４に示すように、隣接する床材１，１にコ字型の切欠き２６を設け、該切欠き２６を貫通して設けられており、柱２ａの周囲にカバー３を取付けて床材１，１の切欠き２６を覆い、床材１，１と柱２ａとの隙間を隠している。
より詳しく説明すると、前側の柱２ａには、図３，４，５に示すように、床材１の下面を受ける床材受け金具１９が取付けられているとともに、その上方に柱２ａの周囲を囲むようにカバー３用の受け６，６が取付けられている。
受け６，６は、図５に示すように、左右２分割して平面視コ字型に形成され、柱２ａの周囲に当接する柱当接部２０を複数有し、柱当接部２０を柱２ａの周囲に当接して前後方向からのねじ２１でねじ止めすることで、図６に示すように、柱２ａとの間に所定の隙間２２が形成されている。
（【００１１】以降は省略されています）
