公開番号2025120639
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015582
出願日2024-02-05
発明の名称フェンス
出願人個人
代理人個人
主分類E04H 17/22 20060101AFI20250808BHJP(建築物)
要約【課題】地震や衝撃に対して強いフェンスを提供する。

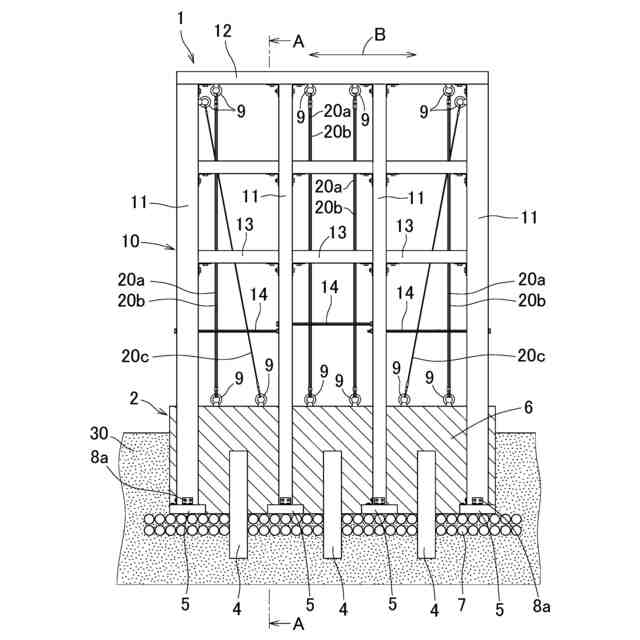

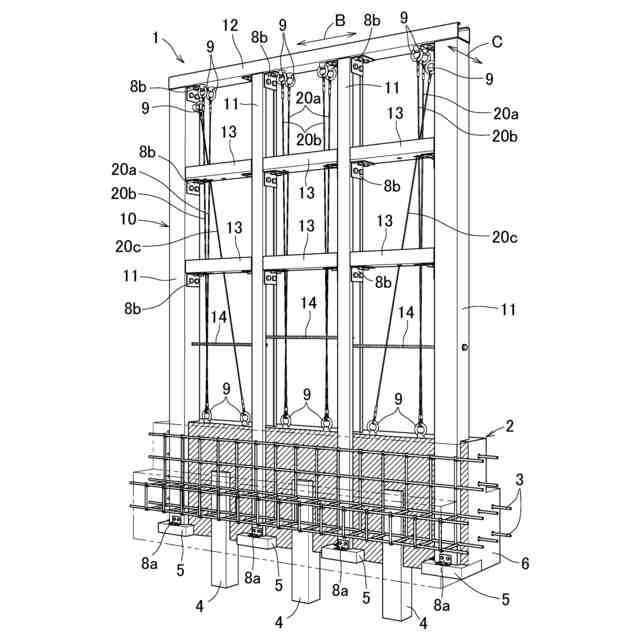

【解決手段】基礎ブロック2と、基礎ブロック2の上方に固定されるフェンス本体10とを備え、フェンス本体10は、基礎ブロック2に下端部が固定され、フェンス延設方向Bに間隔を置いて立設された複数の支柱11と、複数の支柱11の各上端に亘って架設され、複数の支柱11間を連結する上端連結部材12とを備え、上端連結部材12及び支柱11と基礎ブロック2の間には、ワイヤ20a,20b,20cが張設されている。

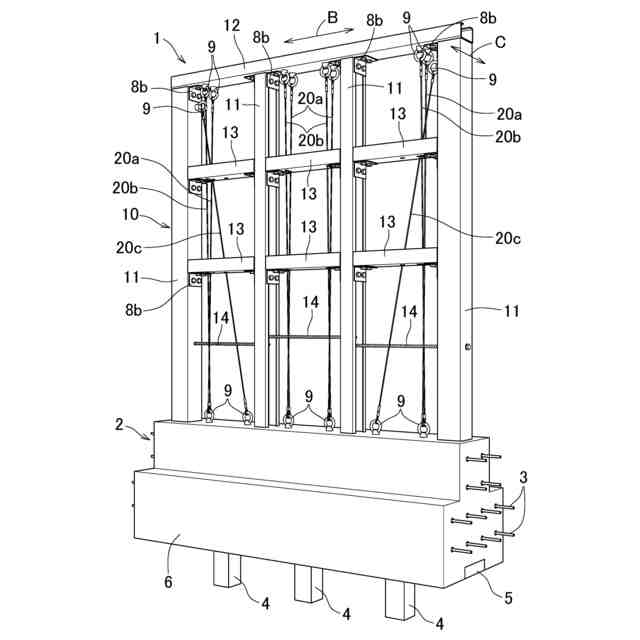

【選択図】図4

特許請求の範囲【請求項１】
基礎ブロックと、前記基礎ブロックの上方に固定されるフェンス本体とを備え、
前記フェンス本体は、前記基礎ブロックに下端部が固定され、フェンス延設方向に間隔を置いて立設された複数の支柱と、前記複数の支柱の各上端に亘って架設され、前記複数の支柱間を連結する上端連結部材とを備え、
前記上端連結部材及び前記支柱の少なくとも何れか一方と前記基礎ブロックの間には、ワイヤが張設されたことを特徴とするフェンス。
続きを表示（約 350 文字）【請求項２】

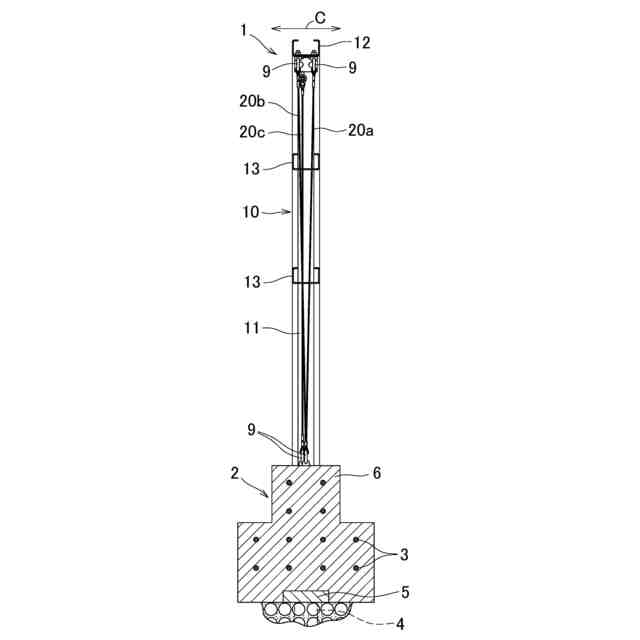

前記ワイヤは、一端側が固定される前記基礎ブロックの固定位置と他端側が固定される前記上端連結部材若しくは前記支柱の固定位置が、フェンス厚み方向の両方向にシフトした２つの固定位置で固定された第１ワイヤと第２ワイヤを有することを特徴とする、請求項１に記載のフェンス。
【請求項３】
前記ワイヤは、一端側が固定される前記基礎ブロックの固定位置と他端側が固定される前記上端連結部材若しくは前記支柱の固定位置が、フェンス延設方向にシフトした固定位置で固定された第３ワイヤを有することを特徴とする、請求項１に記載のフェンス。
【請求項４】
前記第１ワイヤ及び第２ワイヤは、前記複数の支柱の各間の全てのスペースに配置されていることを特徴とする、請求項２に記載のフェンス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、家屋と道路の間のように敷地境界部等に設置されるフェンスに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来より種々のフェンスが提案されている。例えば、基礎ブロックと基礎ブロックの上方に固定されるフェンス本体とを備え、フェンス本体が基礎ブロックより立設された複数本の鉄筋と各鉄筋を通すように積み上げられた複数のコンクリートブロックとから構成されたものがある。
【０００３】
また、基礎ブロックと基礎ブロックの上方に固定されるフェンス本体とを備え、フェンス本体が基礎ブロックより立設された複数本の支柱と各支柱間の連結する複数の横桟と、支柱の横桟の両面に貼り付けされたパネルとから構成されたものがある（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
登録実用新案第３２１９４７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、前記各従来例のフェンスでは、フェンス本体が基礎ブロックより立設された鉄筋や支柱によって固定されているのみであるため、地震や衝撃に対して弱いという問題がある。
【０００６】
そこで、本発明は、地震や衝撃に対して強いフェンスを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、以上の問題に鑑みてなされたもので、（１）基礎ブロックと、前記基礎ブロックの上方に固定されるフェンス本体とを備え、前記フェンス本体は、前記基礎ブロックに下端部が固定され、フェンス延設方向に間隔を置いて立設された複数の支柱と、前記複数の支柱の各上端に亘って架設され、前記複数の支柱間を連結する上端連結部材とを備え、前記上端連結部材及び前記支柱の少なくとも何れか一方と前記基礎ブロックの間には、ワイヤが張設されたことを特徴とする。
【０００８】
（２）上記（１）において、前記ワイヤは、一端側が固定される前記基礎ブロックの固定位置と他端側が固定される前記上端連結部材若しくは前記支柱の固定位置が、フェンス厚み方向の両方向にシフトした２つの固定位置で固定された第１ワイヤと第２ワイヤを有することを特徴とする。
【０００９】
（３）上記（１）において、前記ワイヤは、一端側が固定される前記基礎ブロックの固定位置と他端側が固定される前記上端連結部材若しくは前記支柱の固定位置が、フェンス延設方向にシフトした固定位置で固定された第３ワイヤを有することを特徴とする。
【００１０】
（４）上記（２）において、前記第１ワイヤ及び第２ワイヤは、前記複数の支柱の各間の全てのスペースに配置されていることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
