特許ウォッチ

公開番号2025151394
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052795
出願日2024-03-28
発明の名称床構成材
出願人株式会社熊谷組
代理人個人
主分類E04B 5/02 20060101AFI20251002BHJP(建築物)
要約【課題】木質板とコンクリートとの一体性を向上させ易い床構成材を提供する。
【解決手段】本発明に係る床構成材は、コンクリートが打設されるコンクリート打設面2aを有した木質板2と、木質板2のコンクリート打設面2aより突出するように設けられて木質板2とコンクリートとを一体化させるための突出部3とを備えた床構成材1であって、突出部3は、コンクリート打設面2aに所定の間隔を隔てて並ぶように設けられて木質板2に固定された複数の板材4と、複数の各板材4にコンクリート打設面2aに沿った方向に貫通するように形成された貫通孔5Bと、複数の各板材4に形成された貫通孔5Bに貫通するように設けられた鉄筋6とを備えたことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
コンクリートが打設されるコンクリート打設面を有した木質板と、
木質板のコンクリート打設面より突出するように設けられて木質板とコンクリートとを一体化させるための突出部とを備えた床構成材であって、
突出部は、コンクリート打設面に所定の間隔を隔てて並ぶように設けられて木質板に固定された複数の板材と、複数の各板材にコンクリート打設面に沿った方向に貫通するように形成された貫通孔と、複数の各板材に形成された貫通孔に貫通するように設けられた鉄筋とを備えたことを特徴とする床構成材。
続きを表示（約 830 文字）【請求項２】
コンクリートが打設されるコンクリート打設面を有した木質板と、
木質板のコンクリート打設面より突出するように設けられて木質板とコンクリートとを一体化させるための突出部とを備えた床構成材であって、
突出部は、コンクリート打設面に所定の間隔を隔てて並ぶように設けられて木質板に固定された複数の板材と、複数の各板材にコンクリート打設面に沿った方向に貫通するように形成された貫通孔と、複数の各板材に形成された貫通孔に貫通するように設けられたボイド部材とを備えたことを特徴とする床構成材。
【請求項３】
コンクリートが打設されるコンクリート打設面を有した木質板と、
木質板のコンクリート打設面より突出するように設けられて木質板とコンクリートとを一体化させるための突出部とを備えた床構成材であって、
突出部は、コンクリート打設面に所定の間隔を隔てて並ぶように設けられて木質板に固定された複数の板材と、複数の各板材にコンクリート打設面に沿った方向に貫通するように形成された貫通孔とを備え、
貫通孔は、コンクリート打設面に打設されるコンクリートを入り込ませるための貫通孔であることを特徴とする床構成材。
【請求項４】
コンクリートが打設されるコンクリート打設面を有した木質板と、
木質板のコンクリート打設面より突出するように設けられて木質板とコンクリートとを一体化させるための突出部とを備えた床構成材であって、
突出部は、所定の間隔を隔てて並ぶようにコンクリート打設面に設けられて木質板に固定された複数の第１の長尺材と、これら複数の第１の長尺材と交差するようにこれら複数の第１の長尺材の上に設けられて複数の第１の長尺材に固定された複数の第２の長尺材とを備えて構成され、
複数の第２の長尺材は所定の間隔を隔てて並ぶように設けられていることを特徴とする床構成材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリートが打設されるコンクリート打設面を有した床構成材に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
床スラブを施工する場合、ハーフＰＣ床板を用いることが知られている（特許文献１参照）。
しかしながら、当該ハーフＰＣ床板を用いた場合、コンクリートの使用量が多くなるため、床構造が重くなる。
そこで、コンクリートの使用量を削減できて、軽量化を図れるようにした床構造が知られている（特許文献２参照）。
特許文献２では、上面にボイド部材及びビスを固定した木質板を用いて、型枠の上に当該木質板を設置して、かつ、木質板の上方に鉄筋を配置した後、木質板の上面及び型枠の中にコンクリートを流し込むことにより、木質板とコンクリートとが一体化された複合床が構築される。
即ち、特許文献２には、コンクリートが打設されるコンクリート打設面を有した木質板と、木質板のコンクリート打設面より突出するように設けられて木質板とコンクリートとを一体化させるための突出部とを備え、当該突出部がビスにより構成された床構成材が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－３０３６０８号公報
特許第７４４８０８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献２に開示された床構成材によれば、木質板とコンクリートとを一体化させるための突出部がビスであり、当該ビスの表面とコンクリートと付着力によって木質板とコンクリートとが一体化されている構成であるため、木質板とコンクリートとの一体性を向上させるためには、ビスの本数、ビスの大きさ、ビスの形状、ビスの配置等を検討しなければならず、木質板とコンクリートとの一体性を向上させ難いという課題があった。
即ち、一般的には、コンクリートとの一体化は、特許文献１のハーフＰＣ板に設けられたトラス筋（せん断補強部材）等を用いることが好ましく、このようなトラス筋を用いた一体化構造と比較して、特許文献２のようなビスを用いて木質板とコンクリートとの一体化を図る場合には、コンクリートに対するビスの接触部は、ビスの表面だけになり、当該ビスの表面積は少ないので、コンクリートに対する固定度は当然に小さくなる。
つまり、ビスがコンクリートで拘束され難く、拘束力の小さい一体化構造となってしまう可能性がある。
従って、特許文献２に開示された床構成材において、木質板とコンクリートとの一体性を向上させるためには、上述したように、ビスの本数、ビスの大きさ、ビスの形状、ビスの配置等に関して十分な検討が必要となり、木質板とコンクリートとを一体化させる複合床を構築する際の施工性の面での課題があった。
本発明は、木質板とコンクリートとを一体化させる複合床を構築する際において、木質板とコンクリートとの一体性を向上させ易く、かつ、施工性に優れた床構成材を提供することを目的とするものである。
【課題を解決するための手段】
【０００５】
本発明に係る床構成材は、コンクリートが打設されるコンクリート打設面を有した木質板と、木質板のコンクリート打設面より突出するように設けられて木質板とコンクリートとを一体化させるための突出部とを備えた床構成材であって、突出部は、コンクリート打設面に所定の間隔を隔てて並ぶように設けられて木質板に固定された複数の板材と、複数の各板材にコンクリート打設面に沿った方向に貫通するように形成された貫通孔と、複数の各板材に形成された貫通孔に貫通するように設けられた鉄筋とを備えたことを特徴とする。
本発明に係る床構成材は、コンクリートが打設されるコンクリート打設面を有した木質板と、木質板のコンクリート打設面より突出するように設けられて木質板とコンクリートとを一体化させるための突出部とを備えた床構成材であって、突出部は、コンクリート打設面に所定の間隔を隔てて並ぶように設けられて木質板に固定された複数の板材と、複数の各板材にコンクリート打設面に沿った方向に貫通するように形成された貫通孔と、複数の各板材に形成された貫通孔に貫通するように設けられたボイド部材とを備えたことを特徴とする。
本発明に係る床構成材は、コンクリートが打設されるコンクリート打設面を有した木質板と、木質板のコンクリート打設面より突出するように設けられて木質板とコンクリートとを一体化させるための突出部とを備えた床構成材であって、突出部は、コンクリート打設面に所定の間隔を隔てて並ぶように設けられて木質板に固定された複数の板材と、複数の各板材にコンクリート打設面に沿った方向に貫通するように形成された貫通孔とを備え、貫通孔は、コンクリート打設面に打設されるコンクリートを入り込ませるための貫通孔であることを特徴とする。
本発明に係る床構成材は、コンクリートが打設されるコンクリート打設面を有した木質板と、木質板のコンクリート打設面より突出するように設けられて木質板とコンクリートとを一体化させるための突出部とを備えた床構成材であって、突出部は、所定の間隔を隔てて並ぶようにコンクリート打設面に設けられて木質板に固定された複数の第１の長尺材と、これら複数の第１の長尺材と交差するようにこれら複数の第１の長尺材の上に設けられて複数の第１の長尺材に固定された複数の第２の長尺材とを備えて構成され、複数の第２の長尺材は所定の間隔を隔てて並ぶように設けられていることを特徴とする。
本発明によれば、木質板とコンクリートとを一体化させる複合床を構築する際において、木質板とコンクリートとの一体性を向上させ易く、かつ、施工性に優れた床構成材を提供できるようになった。
【図面の簡単な説明】
【０００６】

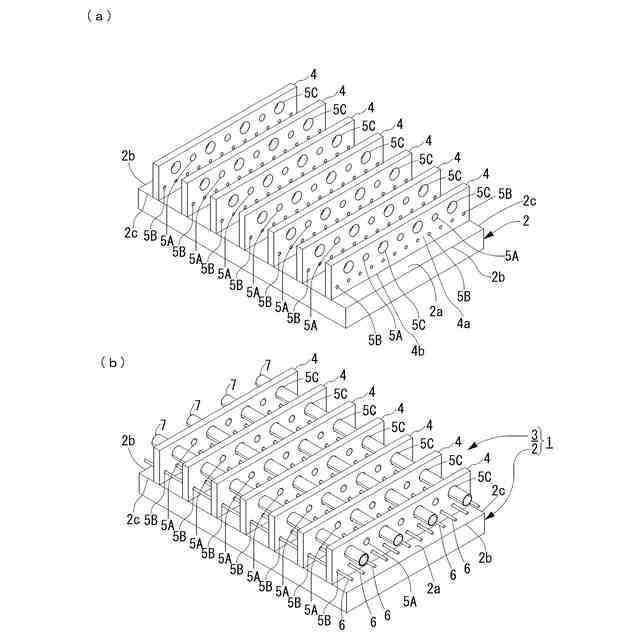

（ａ）は木質板のコンクリート打設面に複数の板材が固定された構成を示す斜視図、（ｂ）は複数の板材の貫通孔に鉄筋やボイド部材が貫通するように設けられた構成の床構成材を示す斜視図（実施形態１）。

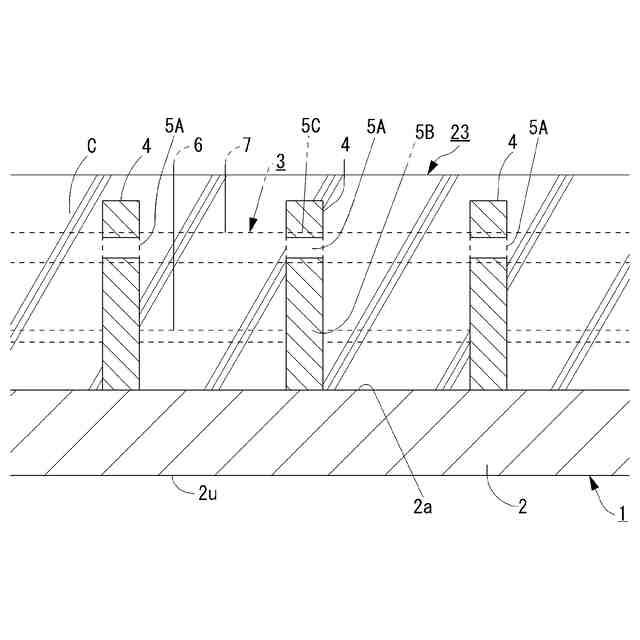

床構成材の木質板のコンクリート打設面にコンクリートが打設されて構成された複合床の断面図（実施形態１）。

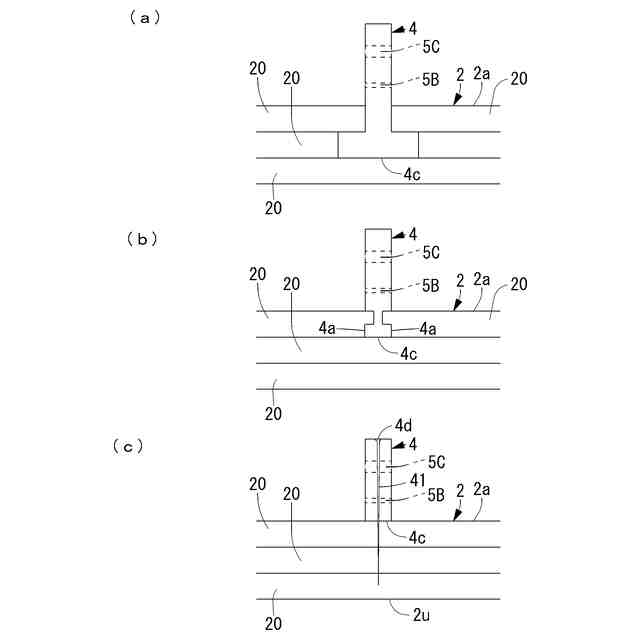

木質板と板材との結合構造を示す図（実施形態１）。

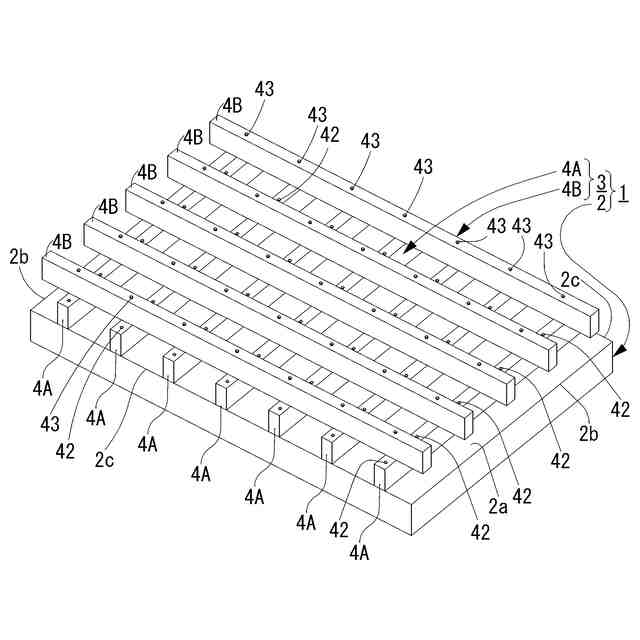

床構成材を示す斜視図（実施形態５）。
【発明を実施するための形態】
【０００７】
実施形態１
図１（ｂ）に示すように、実施形態１に係る床構成材１は、コンクリートが打設されるコンクリート打設面２ａを有した木質板２と、木質板２のコンクリート打設面２ａより突出するように設けられて木質板２とコンクリートとを一体化させるための突出部３とを備える。
【０００８】
木質板２は、例えば所定の板厚を有した四角形状の板により構成される。コンクリート打設面２ａは、当該木質板２の一方の板面により構成される。当該コンクリート打設面２ａは、図１に示すように、一方向に延長して互いに対向する一方の辺縁２ｂ，２ｂと一方向と直交する他方向に延長して互いに対向する他方の辺縁２ｃ，２ｃとで囲まれた四角形の面である。
当該木質板２は、ＣＬＴ（Cross Laminated Timber（直交集成板））、又は、集成材、又は、ＬＶＬ（Laminated Veneer Lumber（単層積層材））、又は、合板、又は、無垢材等により形成された木製の面板を用いればよい。
当該木質板２としては、例えば図２に示すように、所定の板厚（例えば３０ｍｍ）のラミネ（ひき板）によるラミネ層２０を３層以上積層して構成されたＣＬＴを用いることが好ましい。
【０００９】
図１（ｂ）に示すように、突出部３は、木質板２のコンクリート打設面２ａに所定の間隔を隔てて並ぶように設けられて木質板２に固定された複数の板材４，４…と、複数の各板材４，４…に形成されてコンクリート打設面２ａに打設されるコンクリートを入り込ませるための貫通孔５Ａ，５Ａ…と、複数の各板材４，４…に形成された貫通孔５Ｂ，５Ｂ…を貫通するように設けられた鉄筋６，６…と、複数の各板材４，４…に形成された貫通孔５Ｃ，５Ｃ…を貫通するように設けられたボイド部材７，７…とを備えて構成される。
貫通孔５Ａ，５Ｂ，５Ｃは、複数の各板材４，４…にコンクリート打設面２ａに沿った方向に貫通するように形成された貫通孔である。
【００１０】
ボイド部材７としては、例えば、金属製，合成樹脂製，紙製等の円管（ダクト）を用いればよい。貫通孔５Ａは、コンクリートの砂利の径よりも大きい径に形成された貫通孔であればよい。貫通孔５Ｂは、鉄筋６の外径に対応した大きさで鉄筋６を貫通させることが可能な大きさの径に形成された貫通孔であればよい。
貫通孔５Ｃは、ボイド部材７の外径に対応した大きさでボイド部材７を貫通させることが可能な大きさの径に形成された貫通孔であればよい。
（【００１１】以降は省略されています）
