公開番号2025151597
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053109
出願日2024-03-28
発明の名称耐火構造、及び、耐火構造の施工方法
出願人株式会社熊谷組
代理人個人
主分類E04B 5/43 20060101AFI20251002BHJP(建築物)
要約【課題】木梁とフラットデッキとを用いた床構造における木梁の耐火構造において、熱橋による耐火性能の低下、及び、耐火被覆とフラットデッキのリブとの干渉による耐火性能の低下を防止できるようにした耐火構造等を提供する。
【解決手段】本発明に係る耐火構造は、木梁と木梁との間にフラットデッキ2が設けられて、当該フラットデッキ2及び木梁1の上にスラブ3が構築され、かつ、木梁1の外面を覆う耐火被覆4が設けられた耐火構造であって、水平面に沿った方向において木梁1の側面1Sの上端縁1e側とフラットデッキ2の端縁2Eとの間が離間していることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
木梁と木梁との間に床型枠用鋼製デッキプレートが設けられて、当該床型枠用鋼製デッキプレート及び木梁の上にスラブが構築され、かつ、木梁の外面を覆う耐火被覆が設けられた耐火構造であって、
水平面に沿った方向において木梁の側面の上端縁側と床型枠用鋼製デッキプレートの端縁との間が離間していることを特徴とする耐火構造。
続きを表示（約 620 文字）【請求項２】
請求項１に記載の耐火構造の施工方法であって、
床型枠用鋼製デッキプレートの端縁側が載置される受材を木梁の側面の上端縁側に固定するステップと、
水平面に沿った方向において木梁の側面の上端縁側と床型枠用鋼製デッキプレートの端縁との間が離間した状態となるように、床型枠用鋼製デッキプレートの端縁側を受材の上に載置するステップと、
木梁、受材、床型枠用鋼製デッキプレートの上に、コンクリートを打設してスラブを構築するステップと、
スラブを構築した後に、受材を撤去して、木梁の側面及び下面を覆う耐火被覆を形成するステップとを備えたことを特徴とする耐火構造の施工方法。
【請求項３】
請求項１に記載の耐火構造の施工方法であって、
木梁の上面を覆うとともに、端面が木梁の左右の側面の上端縁よりも外方に位置する大きさの不燃性板材を木梁の上面に固定するステップと、
水平面に沿った方向において木梁の側面の上端縁側と床型枠用鋼製デッキプレートの端縁との間が離間した状態となるように、床型枠用鋼製デッキプレートの端縁側を不燃性板材の上に載置するステップと、
不燃性板材、及び、床型枠用鋼製デッキプレートの上に、コンクリートを打設してスラブを構築するステップと、
木梁の側面及び下面を覆う耐火被覆を形成するステップとを備えたことを特徴とする耐火構造の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、床型枠用鋼製デッキプレート（以下、「フラットデッキ」という）を用いて、当該フラットデッキ及び木梁の上にスラブが構築され、かつ、木梁の外面に耐火被覆が設けられた耐火構造、及び、当該耐火構造の施工方法に関する。
続きを表示（約 4,200 文字）【背景技術】
【０００２】
木梁と木梁との間に型枠を組み立てて、当該型枠と木梁の上にコンクリートを打設することによって、木梁とスラブとが組み合わされた床構造を構築する型枠工法が知られている。
しかしながら、当該型枠工法の場合、支保工の設置や型枠の設置及び解体等の手間がかかる。
そこで、省力化及び工期短縮を図るために、フラットデッキを用いる工法が知られている。
当該フラットデッキは、型枠として機能するように構成された鋼製のデッキプレートであり、平板部と平板部の下面から下方に突出するリブとを有して構成される（特許文献１参照）。
当該フラットデッキを用いて、木梁とスラブとが組み合わされた床構造を構築する場合、例えば、図３（ａ）に示すように、フラットデッキ２を一方の木梁１と図外の他方の木梁１との間に架け渡して、当該フラットデッキ２及び木梁１の上にコンクリートＣが打設されてスラブ３が構築される。
当該フラットデッキ２は、一方向に長い長尺板状の平板部２０と平板部２０の下面２ａから下方に突出して平板部２０の長尺方向に延長する複数のリブ２１とを備え、リブ２１の両方の端部側は平板部２０の長尺方向の端縁２Ｅ側に向けて傾斜して立ち上がるように形成された傾斜縁２１Ｓとなっており、当該リブ２１の傾斜縁２１Ｓの上端２１ｔと平板部２０の長尺方向の端縁２Ｅとの間である平板部２０の長尺方向の端部は、リブ２１が存在しない構成となっている。
従って、平板部２０の長尺方向の端部における端縁２Ｅ側の下面２ａを木梁１の上面１Ｔに載置させて、平板部２０の長尺方向の中間部分の下面２ａを図外のサポート材で支持した後、フラットデッキ２及び木梁１の上にコンクリートＣを打設することで、当該フラットデッキ２及び木梁１の上にスラブ３が構築される。
尚、図示を省略しているが、木梁１の上面、及び、フラットデッキ２の平板部２０の上面には、コンクリートＣとの定着を図るためのスタッド等の定着部材が設けられ、かつ、木梁１、及び、フラットデッキ２の上方には、スラブ３の鉄筋が配筋されている。
そして、図３（ｂ）に示すように、木梁１の外面（木梁１の側面１Ｓ，１Ｓ、及び、下面１Ｂ）を覆う耐火被覆４が設けられる。
耐火被覆４は、例えば、石こうボード４０を取付けて形成される１層以上の石こうボード層で構成される。
以上により、フラットデッキ２及び木梁１の上にコンクリートＣが打設されてスラブ３１が構築され、かつ、木梁１の外面を覆う耐火被覆４が設けられた耐火構造が得られる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１１０４８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
図３に示した従来の耐火構造においては、フラットデッキ２の平板部２０の長尺方向の端部における端縁２Ｅ側の下面２ａが木梁１の上面１Ｔに載置された構成となっているので、以下のような課題が生じる。
（１）火災時において、フラットデッキ２が熱橋となって、熱が木梁１に伝達される可能性があった。
即ち、熱橋による耐火性能低下の課題があった。
（２）フラットデッキ２のリブ２１の端部側の傾斜縁２１Ｓの上端２１ｔと木梁１の側面１Ｓとの間の間隔ｗｂが狭くなり、木梁１の側面１Ｓに設けられる石こうボード４０の上端側とリブ２１の端部側の傾斜縁とが干渉してしまう可能性があり、干渉する場合は、石こうボードを切欠かなければならなくなる。この場合、図３（ｂ）に示すように、切欠いた部分の切断面４０ｔとリブ２１の端部側の傾斜縁２１Ｓとの間に隙間Ｓが生じてしまうので、耐火性能上必要な耐火被覆４の被覆厚を満足しなくなる可能性があり、所望の耐火性能を得られない耐火構造となってしまう可能性があった。
即ち、耐火被覆４とフラットデッキ２のリブ２１との干渉による耐火性能低下の課題があった。
本発明は、上述した課題に鑑みてなされたものであり、木梁とフラットデッキとを用いた床構造における木梁の耐火構造において、熱橋による耐火性能の低下、及び、耐火被覆とフラットデッキのリブとの干渉による耐火性能の低下を防止できるようにした耐火構造、及び、当該耐火構造の施工方法を提供するものである。
【課題を解決するための手段】
【０００５】
本発明に係る耐火構造は、木梁と木梁との間に床型枠用鋼製デッキプレートが設けられて、当該床型枠用鋼製デッキプレート及び木梁の上にスラブが構築され、かつ、木梁の外面を覆う耐火被覆が設けられた耐火構造であって、水平面に沿った方向において木梁の側面の上端縁側と床型枠用鋼製デッキプレートの端縁との間が離間していることを特徴とする。
本発明に係る耐火構造によれば、熱橋による耐火性能の低下、及び、耐火被覆とフラットデッキのリブとの干渉による耐火性能の低下を防止できるようにした耐火構造を提供できるようになった。
本発明に係る耐火構造の施工方法は、上述した耐火構造の施工方法であって、床型枠用鋼製デッキプレートの端縁側が載置される受材を木梁の側面の上端縁側に固定するステップと、水平面に沿った方向において木梁の側面の上端縁側と床型枠用鋼製デッキプレートの端縁との間が離間した状態となるように、床型枠用鋼製デッキプレートの端縁側を受材の上に載置するステップと、木梁、受材、床型枠用鋼製デッキプレートの上に、コンクリートを打設してスラブを構築するステップと、スラブを構築した後に、受材を撤去して、木梁の側面及び下面を覆う耐火被覆を形成するステップとを備えたことを特徴とする。
本発明に係る耐火構造の施工方法は、上述した耐火構造の施工方法であって、木梁の上面を覆うとともに、端面が木梁の左右の側面の上端縁よりも外方に位置する大きさの不燃性板材を木梁の上面に固定するステップと、水平面に沿った方向において木梁の側面の上端縁側と床型枠用鋼製デッキプレートの端縁との間が離間した状態となるように、床型枠用鋼製デッキプレートの端縁側を不燃性板材の上に載置するステップと、不燃性板材、及び、床型枠用鋼製デッキプレートの上に、コンクリートを打設してスラブを構築するステップと、木梁の側面及び下面を覆う耐火被覆を形成するステップとを備えたことを特徴とする。
本発明に係る耐火構造の施工方法によれば、本発明に係る耐火構造を容易かつ確実に施工できる。
【図面の簡単な説明】
【０００６】

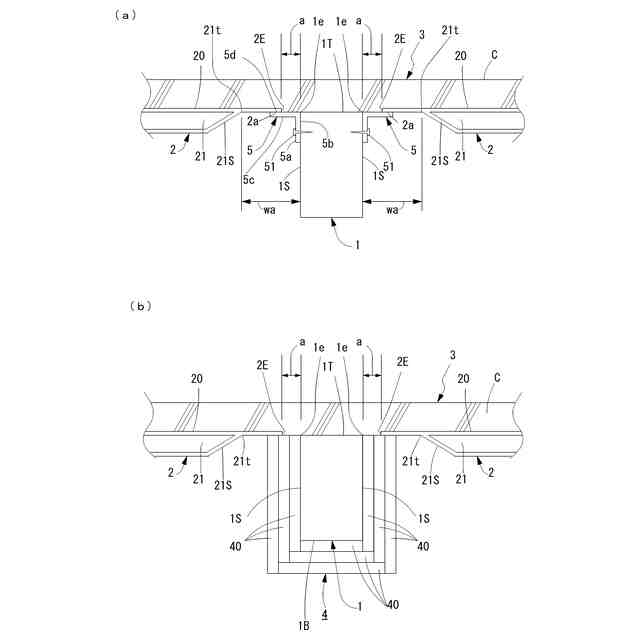

実施形態１に係る耐火構造の施工方法及び耐火構造を示す図であり、（ａ）はフラットデッキと木梁の上にスラブが構築された状態を示す図、（ｂ）木梁の側面及び下面を覆う耐火被覆が形成された耐火構造を示す図。
実施形態２に係る耐火構造の施工方法及び耐火構造を示す図であり、（ａ）はフラットデッキと木梁の上にスラブが構築された状態を示す図、（ｂ）木梁の側面及び下面を覆う耐火被覆が形成された耐火構造を示す図。
従来の耐火構造の施工方法及び耐火構造の一例を示す図であり、（ａ）はフラットデッキと木梁の上にスラブが構築された状態を示す図、（ｂ）木梁の側面及び下面を覆う耐火被覆が形成された耐火構造を示す図。
【発明を実施するための形態】
【０００７】
実施形態１
図１，図２に基づいて、本発明の実施形態１に係る耐火構造について説明する。
図１，図２に示すように、実施形態１に係る耐火構造は、一方の木梁１と図外の他方の木梁１との間にフラットデッキ２が設けられて、当該フラットデッキ２及び木梁１の上にスラブ３が構成され、かつ、木梁１の外面に耐火被覆４が設けられた耐火構造であって、水平面に沿った方向において木梁１の側面１Ｓの上端縁１ｅとフラットデッキ２の端縁２Ｅとの間が所定の間隔ａを隔てて離間している構成とした。
【０００８】
フラットデッキ２は、上述したように、型枠として機能するように構成された鋼製のデッキプレートであって、一方向に長い長尺板状の平板部２０と平板部２０の下面２ａから下方に突出して平板部２０の長尺方向に延長する複数のリブ２１とを備え、リブ２１の両方の端部側は平板部２０の長尺方向の端縁２Ｅ側に向けて傾斜して立ち上がるように構成された傾斜縁２１Ｓとなっており、当該リブ２１の傾斜縁２１Ｓの上端２１ｔと平板部２０の長尺方向の端縁２Ｅとの間である平板部２０の長尺方向の端部は、リブ２１が存在しない構成となっている。
【０００９】
次に実施形態１に係る耐火構造の施工方法について説明する。
実施形態１に係る施工方法は、図１に示すように、フラットデッキ２の端縁２Ｅ側が載置される受材５を木梁１の側面１Ｓの上端縁１ｅ側に固定する第１ステップと、水平面に沿った方向において木梁１の側面１Ｓの上端縁１ｅ側とフラットデッキ２の端縁２Ｅとの間が離間した状態となるように、フラットデッキ２の端縁２Ｅ側を受材５の上に載置する第２ステップと、木梁１、受材５、フラットデッキ２の上に、コンクリートＣを打設してスラブ３を構築する第３ステップと、スラブ３を構築した後に、受材５を撤去して、木梁１の側面１Ｓ及び下面１Ｂを覆う耐火被覆４を形成する第４ステップとを備えた方法とした。
【００１０】
第１ステップでは、例えば、図１（ａ）に示すように、木梁１の延長方向（図１の紙面と直交する方向）に長い断面Ｌ字状の長尺材を受材５として用いる。
そして、受材５のＬ字の一方の板部５ａの外側板面５ｂを木梁１の側面１Ｓの上端縁１ｅ側に接触させるともに、受材５のＬ字の他方の板部５ｃの外側板面５ｄと木梁１の上面１Ｔとが、同一水平面上、又は、略同一水平面上に位置されるように設定して、受材５のＬ字の一方の板部５ａをビスなどのねじ５１を用いて木梁１の側面１Ｓに固定する。
（【００１１】以降は省略されています）
