公開番号2025145263
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045352
出願日2024-03-21
発明の名称コンクリート部材の継手構造
出願人ベルテクス株式会社,株式会社熊谷組
代理人弁理士法人牛木国際特許事務所
主分類E04B 1/61 20060101AFI20250926BHJP(建築物)
要約【課題】隣り合うコンクリート部材の継手構造において、せん断抵抗を確保することができるコンクリート部材の継手構造を提供する。

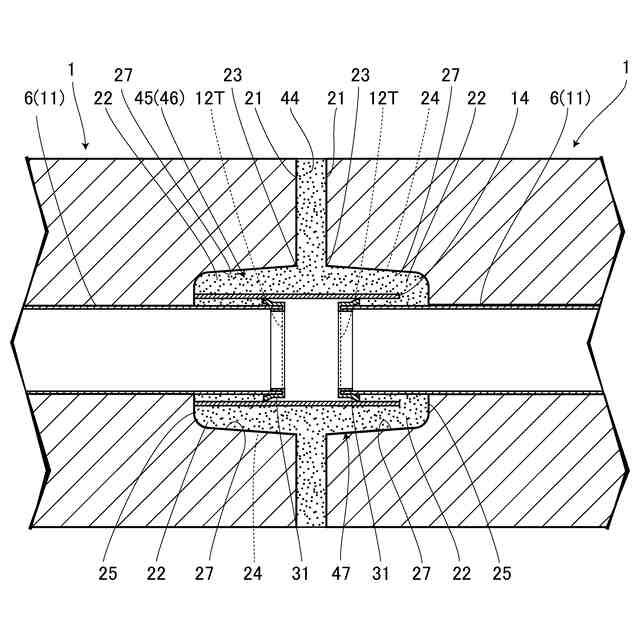

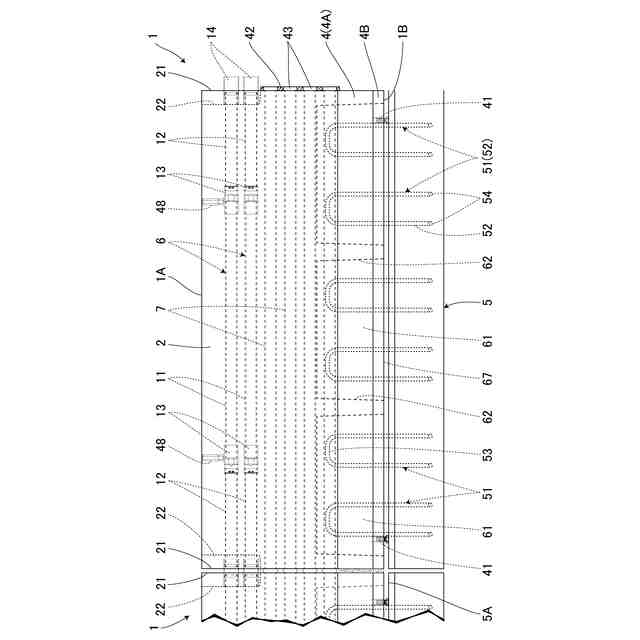

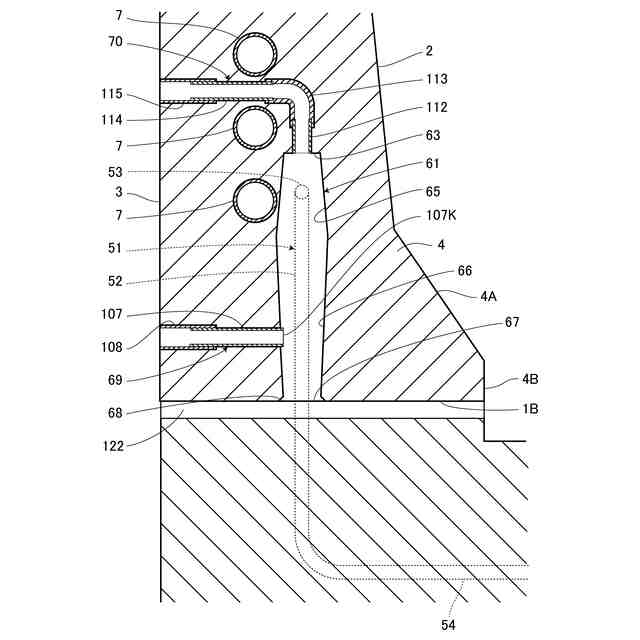

【解決手段】対をなす壁高欄1,1と、これら対をなす壁高欄1,1にそれぞれ埋設された管体6,6と、これら対をなす壁高欄1,1の管体6,6の管端12T,12T同士を接続する接続管14と、を備えたコンクリート部材の継手構造において、壁高欄1の長さ方向の端部に、端面開口部23と上面開口部24とを有する有底な凹部22を設け、凹部22内から管端12Tを突出し、対をなす壁高欄1,1の端面開口部23,23を合わせた状態で、隣り合って連続する凹部22,22に充填した固化材46内に、管端12T,12T及び接続管14を埋設したから、連続する凹部22,22に充填した固化材46が、せん断キーとして作用し、隣り合う壁高欄1,1間に生じるせん断力に対抗することができる。
【選択図】図6
特許請求の範囲【請求項１】
対をなすプレキャスト製のコンクリート部材と、これら対をなすコンクリート部材にそれぞれ埋設された管体と、これら対をなすコンクリート部材の前記管体の管端同士を接続する接続管と、を備えたコンクリート部材の継手構造において、

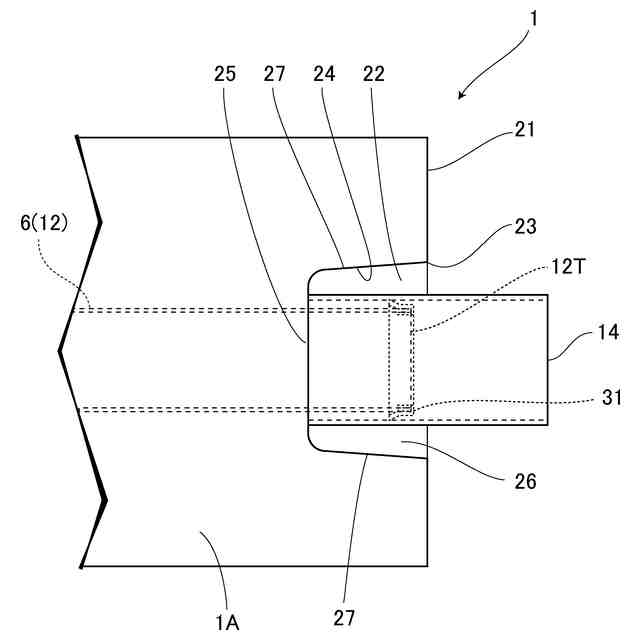

前記コンクリート部材の長さ方向の端部に、端面開口部と上面開口部とを有する有底な凹部を設け、
前記凹部内から前記管端を突出し、
前記対をなすコンクリート部材の前記端面開口部を合わせた状態で、隣り合って連続する前記凹部に充填した固化材内に、前記管端及び前記接続管を埋設したことを特徴とするコンクリート部材の継手構造。
続きを表示（約 260 文字）【請求項２】
前記接続管と前記管体の前記管端側が鋼製であることを特徴とする請求項１記載のコンクリート部材の継手構造。
【請求項３】
前記接続管内に前記管端を挿入接続したことを特徴とする請求項２記載のコンクリート部材の継手構造。
【請求項４】

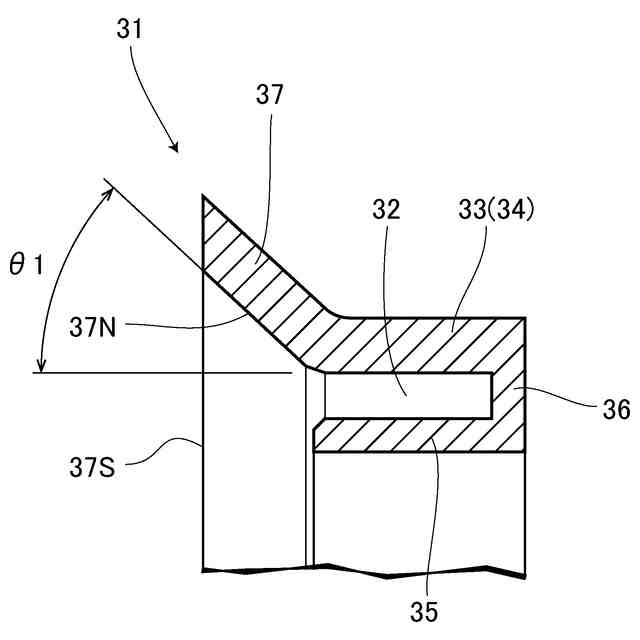

前記管端に環状の弾性止水部材を設け、この弾性止水部材には、前記接続管の内周面に当接すると共に、先端に向かって拡大する拡大部を設け、この拡大部の先端が前記接続管の内径より径大なことを特徴とする請求項３記載のコンクリート部材の継手構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリート部材の継手構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

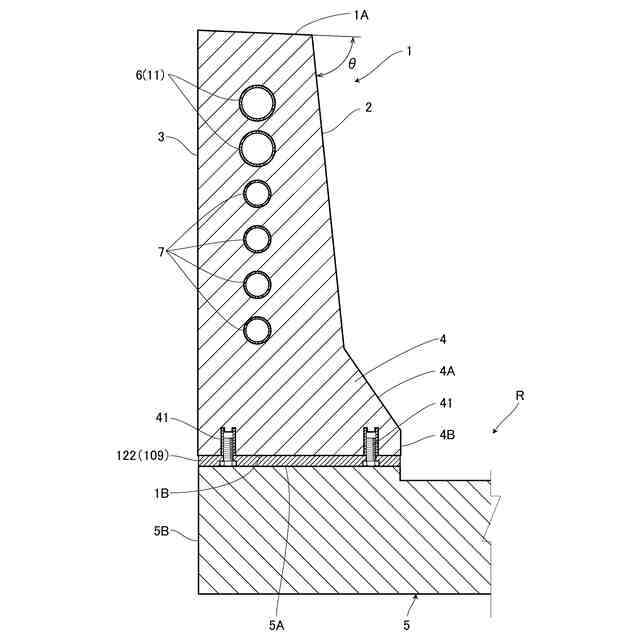

従来、この種の継手構造を用いるものとして、壁高欄、橋梁の橋桁、床版、擁壁、地下構造物、その他各種土木構造物を構成するプレキャスト製のコンクリート部材（例えば特許文献１）などが知られている。
【０００３】
また、上記特許文献１のコンクリート部材に埋設される管体の接続方法では、第１のコンクリート部材に埋設される筒状の第１管体と、第２のコンクリート部材に埋設される筒状の第２管体とを備え、前記第１管体及び前記第２管体を筒状の中間管体（接続管に相当）により接続し、それら第１と第２管体にケーブルなどを挿通している。
【０００４】
また、プレキャストコンクリート壁の内部の埋設管同士を、管状の中継部材（接続管に相当）により接続し、接続した埋設管に電力ケーブル、電話線、ＣＡＴＶ用ケーブルや有線放送用ケーブルなどの電力・通信線などを挿通し、埋設管の管端に中継部材を挿入する構造と、埋設管の管端を中継部材に挿入する構造が記載されている（例えば特許文献２）。
【０００５】
上記特許文献１及び２では、ケーブルなどを挿通するために管体を埋設したコンクリート部材の継手構造において、それら管体の端部を中間管体により接続しているが、管体は塩化ビニル電線管などからなるため、継手に加わるせん断強度に対抗するには不十分であった。
【０００６】
このため、道路方向に並んだ複数のコンクリート部材の上部の連結構造として、ガードフェンスブロック（壁高欄）に、その長手方向に貫通する差込孔を設け、この差込孔を通じて複数のガードフェンスブロック間にＰＣ鋼材を挿通させ、その緊張によりガードフェンスブロック同士を締結する連結構造（特許文献３）がある。
【先行技術文献】
【特許文献】
【０００７】
特開２０２２－４８６２０号公報
特開２０２１－１８８４９２号公報
特開２００８－９５３６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上記特許文献３では、ガードフェンスブロック同士の上部をＰＣ鋼材により締結することにより、隣り合うガードフェンスブロックの継手部分に加わるせん断力に対抗することができるが、そのためにブロックの上部にＰＣ鋼材を挿通するスペースが必要となるため、特許文献１及び２のようなケーブルなどを挿通する管体を、ブロックの上部に埋設することができなかった。
【０００９】
解決しようとする課題は、隣り合うコンクリート部材の継手構造において、せん断抵抗を確保することができるコンクリート部材の継手構造を提供することを目的とする。
【課題を解決するための手段】
【００１０】
請求項１の発明は、対をなすプレキャスト製のコンクリート部材と、これら対をなすコンクリート部材にそれぞれ埋設された管体と、これら対をなすコンクリート部材の前記管体の管端同士を接続する接続管と、を備えたコンクリート部材の継手構造において、前記コンクリート部材の長さ方向の端部に、端面開口部と上面開口部とを有する有底な凹部を設け、前記凹部内から前記管端を突出し、前記対をなすコンクリート部材の前記端面開口部を合わせた状態で、隣り合って連続する前記凹部に充填した固化材内に、前記管端及び前記接続管を埋設したことを特徴とする。
（【００１１】以降は省略されています）
