公開番号2025141687
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041737
出願日2024-03-15
発明の名称身体用シェルター
出願人個人
代理人個人
主分類E04H 9/02 20060101AFI20250919BHJP(建築物)
要約【目的】本発明は、日常時には室内の額縁材として、大地震時(震度7相当)には数秒以内で身体を保護するシェルターにできること。
【構成】

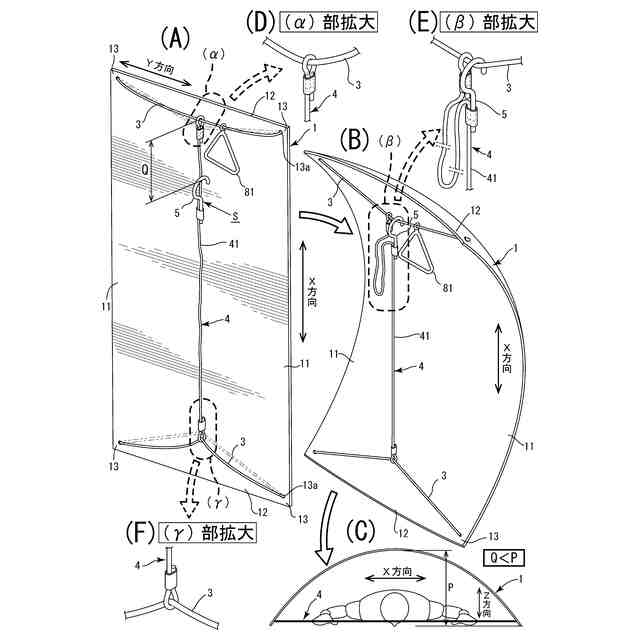

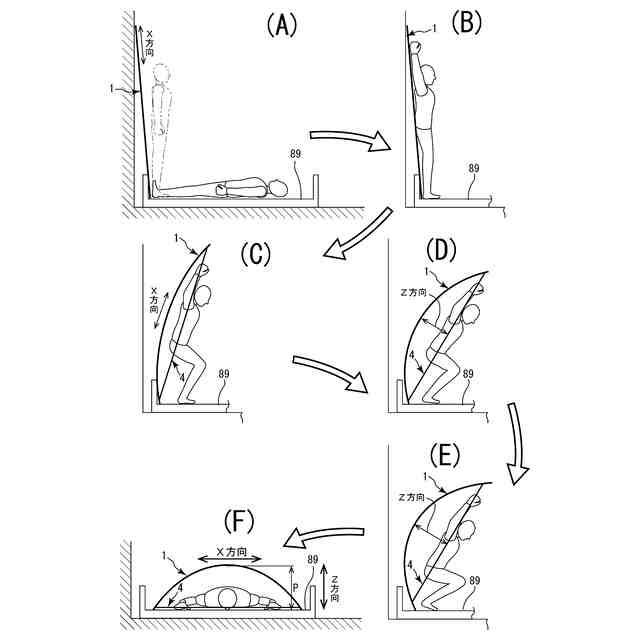

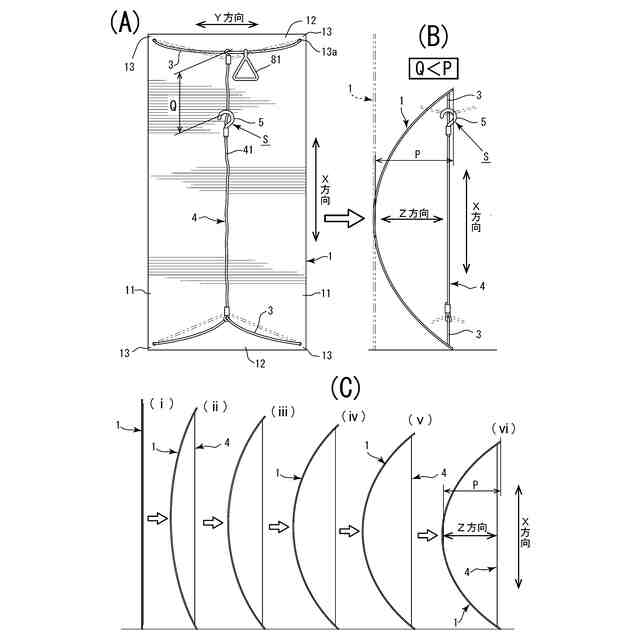

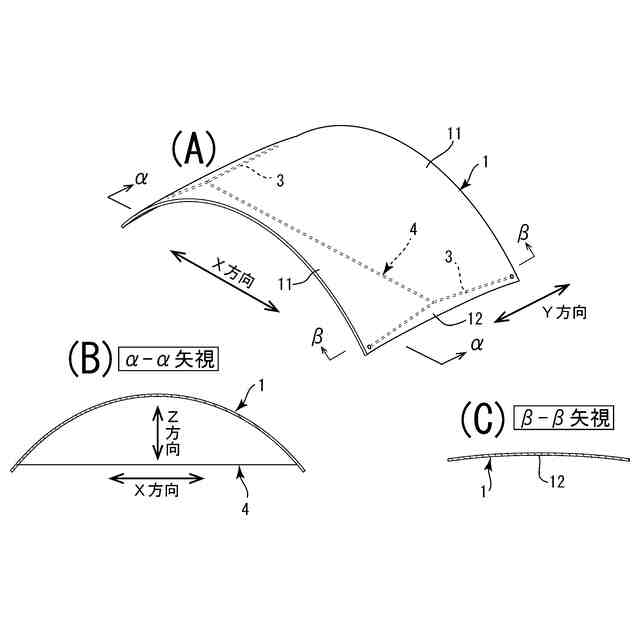

金属製薄板の長方形主板1の長辺11を長手方向と短辺12を幅方向とし、それぞれの短辺12箇所の両角部13,13間を結ぶ短辺紐状物3が設けられていること。両該短辺紐状物3,3間には緊張紐状物4が結ばれて構成されていること。日常時には長方形主板1は扁平状を成し、大地震時には緊張紐状物4が人力の引張力にて適宜短縮されつつ長方形主板1の長手方向全体が湾曲状に形成されて固定されて身体用シェルターにできる。
【選択図】図1
特許請求の範囲【請求項１】
金属製薄板の長方形主板の長辺を長手方向と短辺を幅方向とし、それぞれの短辺箇所の両角部間を結ぶ短辺紐状物が設けられ、両該短辺紐状物間には緊張紐状物が結ばれてなり、日常時には前記長方形主板は扁平状を成し、大地震時には前記緊張紐状物が人力の引張力にて適宜短縮されつつ前記長方形主板の長手方向全体が湾曲状に形成されて固定されることを特徴とする身体用シェルター。
続きを表示（約 470 文字）【請求項２】

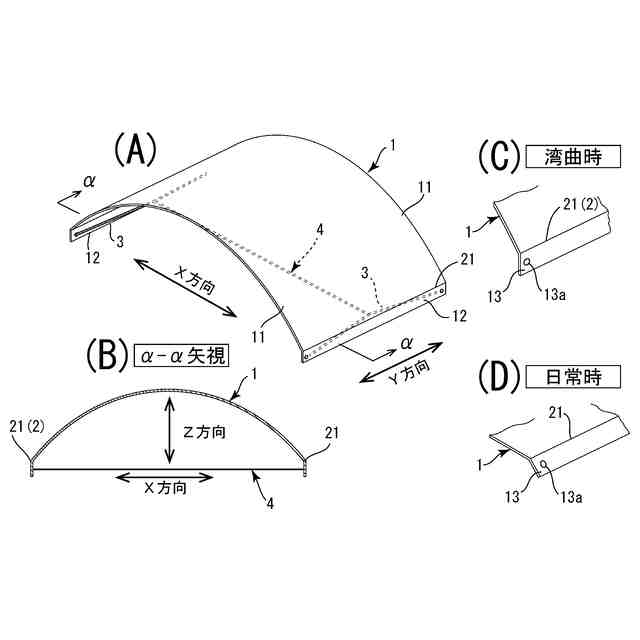

金属製薄板の長方形主板の長辺を長手方向と短辺を幅方向とし、それぞれの短辺箇所全幅に補強体が設けられ、両該補強体間に緊張紐状物が結ばれてなり、日常時には前記長方形主板は扁平状を成し、大地震時には前記緊張紐状物が人力の引張力にて適宜短縮されつつ前記長方形主板の長手方向が湾曲状に形成されて固定されることを特徴とする身体用シェルター。
【請求項３】
請求項１又は２に記載の身体用シェルターにおいて、前記緊張紐状物には短縮操作部材を介して短縮されて固定されることを特徴とする身体用シェルター。
【請求項４】
請求項３に記載の身体用シェルターにおいて、前記短縮操作部材はフック部を用いることを特徴とする身体用シェルター。
【請求項５】
請求項３に記載の身体用シェルターにおいて、前記短縮操作部材は磁力部材を用いることを特徴とする身体用シェルター。
【請求項６】

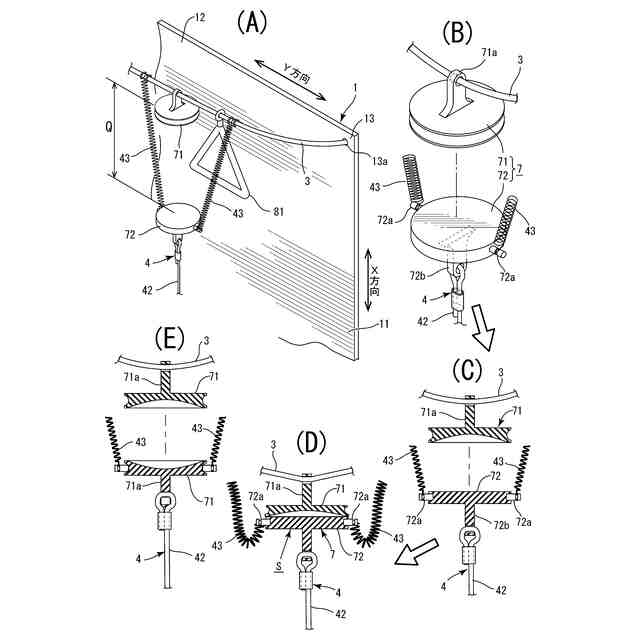

請求項３に記載の身体用シェルターにおいて、前記短縮操作部材は吸盤部材を用いることを特徴とする身体用シェルター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、日常時には室内の額縁材として、大地震時（震度７相当）には数秒以内で身体を保護するシェルターにできる身体用シェルターに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
今年（令和６年）の元旦の夕方に、能登半島の大地震が発生し、多くの家屋が倒壊している。特に、石川県における本年１月２０日までの死亡の状況を同県の行政機関が公表していた。２４０人余の死亡者中で、家族の同意が得られた死亡者１０３人の状況において、何と９割が家屋倒壊にて圧死との悲惨な現実が現れている。
【０００３】
２０１６年の熊本大地震でも、阪神淡路大地震でも、多くの家屋が倒壊し、且つ家屋倒壊にて圧死されている状況が多く発表されている。この２０１１年の東日本大震災では、津波や火災状況としており多元化している。この家屋倒壊による圧死に関係しているの家屋の強度が一番に関係している。
【０００４】
建築基準法を遵守した2000年代の家屋は倒壊しにくいという利点があるが、これ以前に建てた木造２階建ての家屋では、震度７では可成りの割合で倒壊する危険性が高いのが現実である。このような一見ひ弱な家屋が、地震国日本にかなりの割合で存在している。
【０００５】
引用文献１（実用新案登録第3119420号）の安心ホームシェルターでは、上側に膨出し
た円弧状アーチが形成されており、この下側に身体が入る空間部として成り、該空間部内で、睡眠していれば、大地震時に、家屋倒壊があっても一命をとりとめることができるという発明であり、それなりに安心できるシェルターであることは認められる。しかるに、日常では、これを寝室に備えることには場所も取るし、睡眠もの邪魔にもなることもある。普及させるのには困難性がある。
【０００６】
引用文献２（特許第6482495号）の個人用シェルターも、棒片を多数組み合わせて多角
形状で、正面から見て台形を成し且つ側面から見て三角形を成したものの内部空間内において、日常時も睡眠を取り、大地震時に家屋倒壊があっても一命をとりとめることができるという発明であり、この発明は、特に、日常では、これを寝室のベットに備えること大きな抵抗あるし、睡眠の邪魔にもなることもあり、普及させるには難しいと思料される。
【０００７】
引用文献３（特許第5469137号）の耐震シェルターは、家屋の倒壊から保護する発明で
あり、個人が大地震時に、睡眠時においても直ぐに起きて、前記耐震シェルターに入れば家屋倒壊があっても一命をとりとめることができるという発明である。この発明は、寝室等に置けるスペースがあれば良いものである。
【０００８】
それらの引用文献１、引用文献２及び引用文献３のそれぞれのシェルターは、日常時においては、寝室又は居間であったとしても場所を取るのみならず、日常時の生活行動の邪魔になることが多く、その普及し難い問題があったことは事実である。
【先行技術文献】
【特許文献】
【０００９】
実用新案登録第3119420号
特許第6482495号
特許第5469137号
【発明の概要】
【発明が解決しようとする課題】
【００１０】
そこで、日常時（通常時）にはシェルターとしてではなく、邪魔にならないでいて、いざという時の大地震の時のみシェルターとしての役割を成すものが望まれているのに、このような要望に応えられる製品等は皆無であったが、このように日常時のときの状態と大地震時の状態の両目的を、地震大国日本でも要望はされ、且つ望まれていた。このため本発明が解決しようとする課題（技術的課題又は目的等）は、日常時のときに邪魔にならずに、大地震時ときのみ身体を保護するシェルターとしての役割を果たし、且つ実現することである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
