公開番号2025141144
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040934
出願日2024-03-15
発明の名称床版接合構造
出願人株式会社熊谷組
代理人個人
主分類E01D 19/12 20060101AFI20250919BHJP(道路,鉄道または橋りょうの建設)
要約【課題】目地を介して隣り合うように設置された各床版の各隅角部におけるせん断耐荷力を向上できる床版接合構造を提供する。
【解決手段】四角形板状の鉄筋コンクリート製の床版10が橋梁の橋軸方向Xと橋軸直角方向Yとに目地16,15を介して隣り合うように桁の上に設置されて、隣り合う床版同士が床版継手装置1,1Aを用いて接続されて、かつ、目地に充填材17が充填されて構成された床版接合構造であって、目地を介して隣り合うように設置された各床版10,10…の互いに対向する各隅角部を補強する補強部9を備え、補強部9は、各床版の各隅角部において、角縁を境界として隣り合う角縁近傍の一方の辺縁面11と他方の辺縁面11とに亘って延在するように設けられた凹部9と、各凹部9,9…内に亘って延在するように設けられた補強材91と、各凹部9,9…に充填された充填材17とを備えた構成とした。
【選択図】図2
特許請求の範囲【請求項１】
四角形板状の鉄筋コンクリート製の床版が橋梁の橋軸方向と橋軸直角方向とに目地を介して隣り合うように桁の上に設置されて、隣り合う床版同士が床版継手装置を用いて接続されて、かつ、目地に充填材が充填されて構成された床版接合構造であって、
目地を介して隣り合うように設置された各床版の互いに対向する各隅角部を補強する補強部を備え、
補強部は、
各床版の各隅角部において、角縁を境界として隣り合う角縁近傍の一方の辺縁面と他方の辺縁面とに亘って延在するように設けられた凹部と、
各凹部内に亘って延在するように設けられた補強材と、
各凹部に充填された充填材とを備えた構成であることを特徴とする床版接合構造。
続きを表示（約 910 文字）【請求項２】
四角形板状の鉄筋コンクリート製の床版が橋梁の橋軸方向と橋軸直角方向とに目地を介して隣り合うように桁の上に設置されて、隣り合う床版同士が床版継手装置を用いて接続されて、かつ、目地に充填材が充填されて構成された床版接合構造であって、
目地を介して隣り合うように設置された各床版の互いに対向する各隅角部を補強する補強部を備え、
補強部は、
各床版の各隅角部において、角縁を境界として隣り合う角縁近傍の一方の辺縁面と他方の辺縁面とに亘って延在するように設けられた凹部と、
隣り合う隅角部と隅角部との間の目地に設置された補強材と、
各凹部に充填された充填材とを備えた構成であることを特徴とする床版接合構造。
【請求項３】
補強材は、板面が床版の板面に沿って延在するように設置された補強板により構成されたことを特徴とする請求項１に記載の床版接合構造。
【請求項４】
補強材は、板面が目地の延長方向に沿って延在するように設置された補強板により構成されたことを特徴とする請求項２に記載の床版接合構造。
【請求項５】
補強部は、橋梁の橋軸方向と橋軸直角方向とに目地を介して隣り合うように配置された４つの床版の互いに対向する各隅角部を補強する補強部であることを特徴とする請求項１乃至請求項４のいずれか一項に記載の床版接合構造。
【請求項６】
補強部は、橋軸直角方向に沿って目地を介して隣り合うように設置された２つの床版の互いに対向する各隅角部を補強する補強部であることを特徴とする請求項１乃至請求項４のいずれか一項に記載の床版接合構造。
【請求項７】
補強板は、板面の中央部に板面を貫通する貫通孔を備えたことを特徴とする請求項３に記載の床版接合構造。
【請求項８】
補強板は、板面を貫通する複数の貫通孔を備えたことを特徴とする請求項３又は請求項４に記載の床版接合構造。
【請求項９】
補強板は、板面に凹凸を備えたことを特徴とする請求項３又は請求項４に記載の床版接合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、橋梁用の隣り合う床版同士を接続した床版接合構造に関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
四角形板状の鉄筋コンクリート製の床版が橋梁の橋軸方向に沿って目地を介して隣り合うように桁の上に設置されて、橋軸方向に沿って隣り合う床版同士が床版継手装置を用いて接続されて、かつ、目地に充填材が充填されて構成された床版接合構造が知られている（特許文献１参照）。
また、四角形板状の鉄筋コンクリート製の床版が橋梁の橋軸方向と橋軸直角方向とに目地を介して隣り合うように桁の上に設置されて、橋軸方向に沿って隣り合う床版同士が床版継手装置を用いて接続されたとともに、橋軸直角方向に沿って隣り合う床版同士が床版継手装置を用いて接続されて、かつ、目地に充填材が充填されて構成された床版接合構造が知られている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５９２３３号公報
特開２０１４－１７７７６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した床版接合構造では、目地を介して隣り合うように設置された各床版の各隅角部及び当該隅角部の近傍においては、鉄筋や鋼材が設けられておらず、隅角部と隅角部との間の目地にモルタル等の充填材が設けられているだけである。
従って、目地を介して隣り合うように設置された各床版の各隅角部において、輪荷重によるせん断力に対しては、床版の隅角部のコンクリートと目地に充填された充填材のみで抵抗する構造となっている（図９（ａ）参照）ため、各床版の各隅角部において疲労による押抜きせん断破壊を招く恐れがあった。
本発明は、目地を介して隣り合うように設置された各床版の各隅角部におけるせん断耐荷力を向上できる床版接合構造を提供するものである。
【課題を解決するための手段】
【０００５】
本発明に係る床版接合構造は、四角形板状の鉄筋コンクリート製の床版が橋梁の橋軸方向と橋軸直角方向とに目地を介して隣り合うように桁の上に設置されて、隣り合う床版同士が床版継手装置を用いて接続されて、かつ、目地に充填材が充填されて構成された床版接合構造であって、目地を介して隣り合うように設置された各床版の互いに対向する各隅角部を補強する補強部を備え、補強部は、各床版の各隅角部において、角縁を境界として隣り合う角縁近傍の一方の辺縁面と他方の辺縁面とに亘って延在するように設けられた凹部と、各凹部内に亘って延在するように設けられた補強材と、各凹部に充填された充填材とを備えた構成であることを特徴とする。
また、本発明に係る床版接合構造は、四角形板状の鉄筋コンクリート製の床版が橋梁の橋軸方向と橋軸直角方向とに目地を介して隣り合うように桁の上に設置されて、隣り合う床版同士が床版継手装置を用いて接続されて、かつ、目地に充填材が充填されて構成された床版接合構造であって、目地を介して隣り合うように設置された各床版の互いに対向する各隅角部を補強する補強部を備え、補強部は、各床版の各隅角部において、角縁を境界として隣り合う角縁近傍の一方の辺縁面と他方の辺縁面とに亘って延在するように設けられた凹部と、隣り合う隅角部と隅角部との間の目地に設置された補強材と、各凹部に充填された充填材とを備えた構成であることを特徴とする。
補強材は、板面が床版の板面に沿って延在するように設置された補強板により構成されたことを特徴とする。
補強材は、板面が目地の延長方向に沿って延在するように設置された補強板により構成されたことを特徴とする。
補強部は、橋梁の橋軸方向と橋軸直角方向とに目地を介して隣り合うように配置された４つの床版の互いに対向する各隅角部を補強する補強部であることを特徴とする。
補強部は、橋軸直角方向に沿って目地を介して隣り合うように設置された２つの床版の互いに対向する各隅角部を補強する補強部であることを特徴とする。
補強板は、板面の中央部に板面を貫通する貫通孔を備えたことを特徴とする。
補強板は、板面を貫通する複数の貫通孔を備えたことを特徴とする。
補強板は、板面に凹凸を備えたことを特徴とする。
本発明に係る床版接合構造によれば、目地を介して隣り合うように設置された各床版の互いに対向する各隅角部を補強する補強部を備えたので、目地を介して隣り合うように設置された各床版の各隅角部における曲げ耐力やせん断耐荷力を向上できる床版接合構造を提供できるようになった。
【図面の簡単な説明】
【０００６】

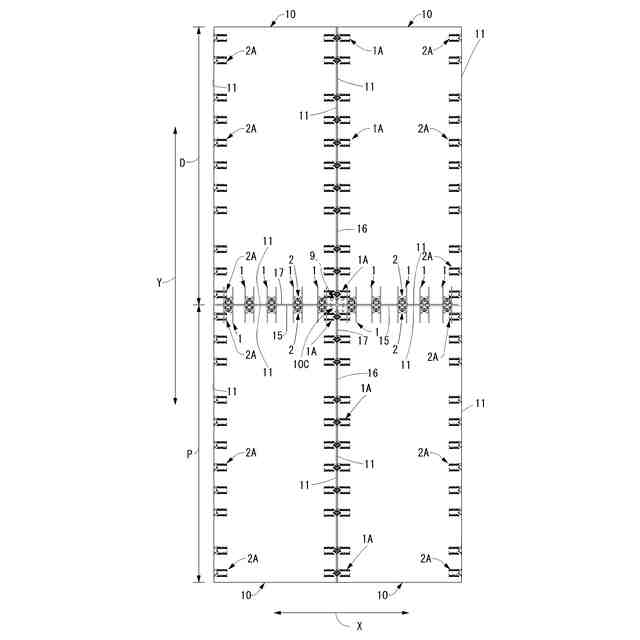

橋梁用の床版接合構造を示す平面図（実施形態１）。

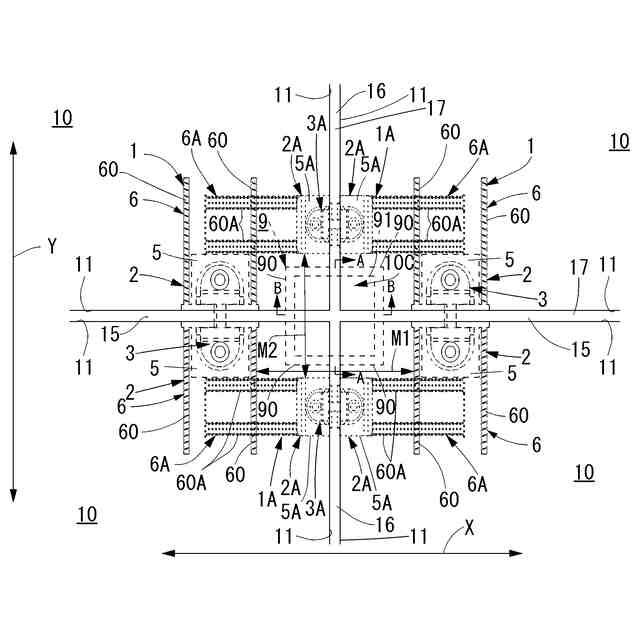

４つの床版の隅角部が隣接する隅角集合部に設けられた補強部を示す拡大平面図（実施形態１）。
床版の隅角部を示す斜視図（実施形態１）。

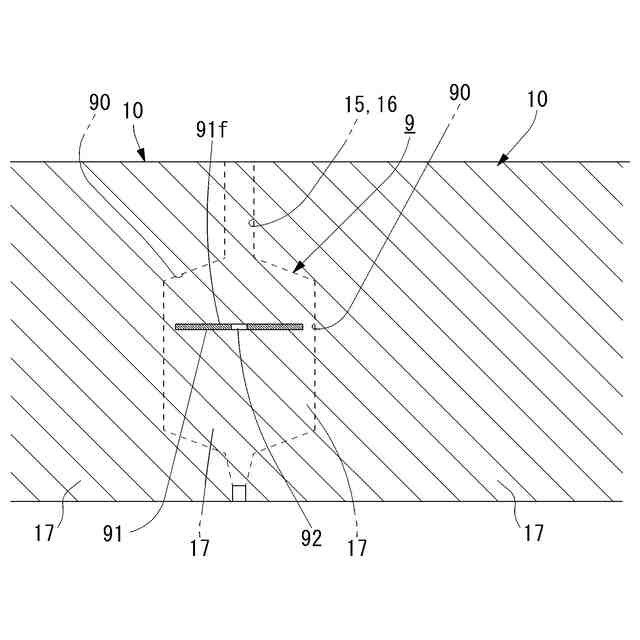

補強部を示す断面図（図２のＡ－Ａ断面、Ｂ－Ｂ断面に相当する断面図）（実施形態１）。

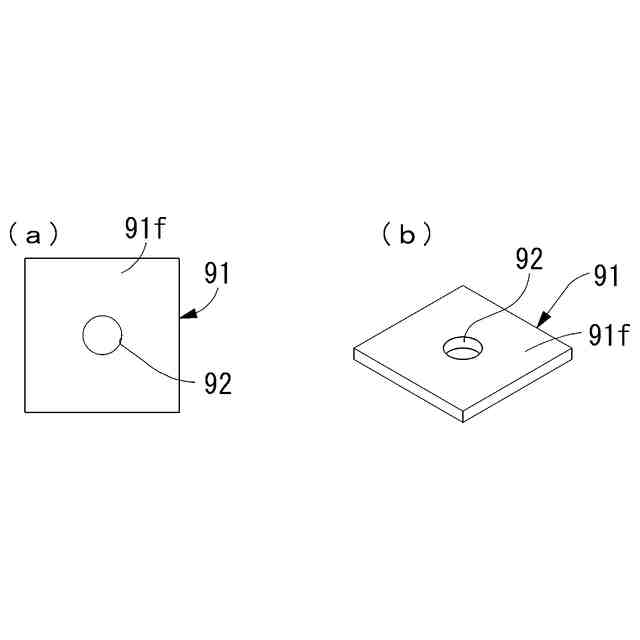

補強材を示す図であって、（ａ）は補強材の平面図、（ｂ）は補強材の斜視図（実施形態１）。

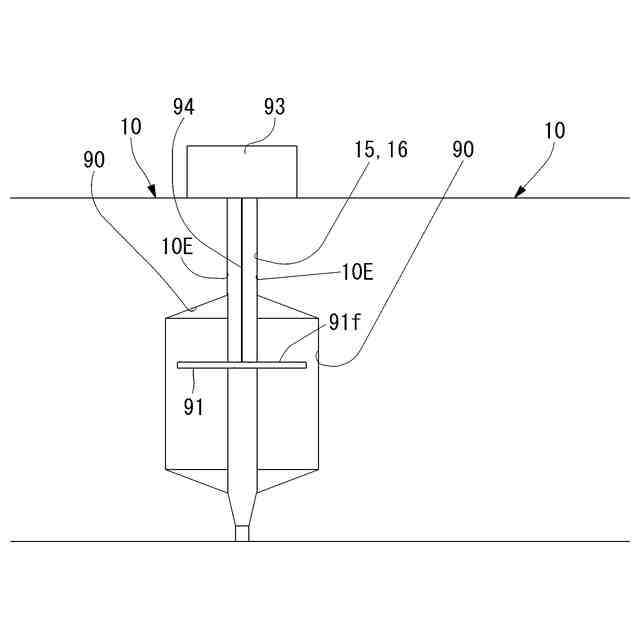

補強部の施工例を示す説明図（実施形態１）。

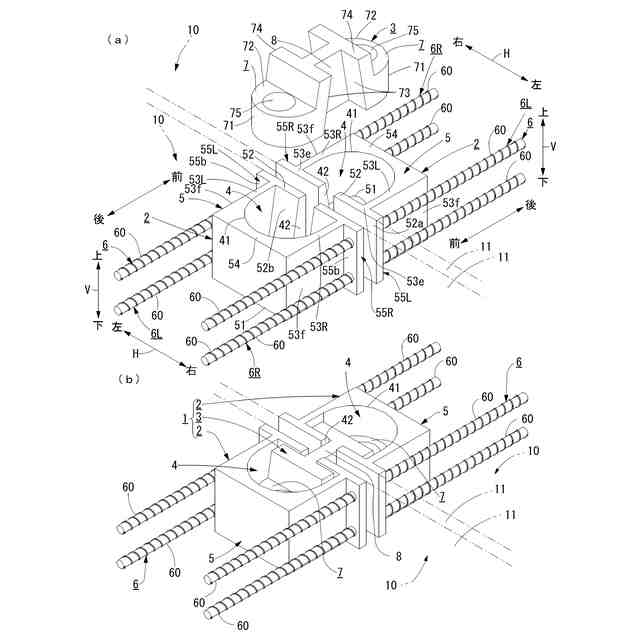

床版継手装置の一例を示し、（ａ）当該床版継手装置の分解斜視図、（ｂ）は床版継手装置の斜視図（実施形態１）。
床版継手装置の一例を示し、（ａ）当該床版継手装置の分解斜視図、（ｂ）は床版継手装置の斜視図（実施形態１）。
目地を介して隣り合うように設置された各床版の各隅角部において作用する輪荷重によるせん断力に対するせん断抵抗を説明する図であり、（ａ）は従来構成の場合を示し、（ｂ）は実施形態１の補強部を備えた場合を示す。
隅角集合部に設けられた補強部を示す図であって、（ａ）は要部拡大平面図、（ｂ）は（ａ）のＢ－Ｂ断面図、（ｃ）は補強材の斜視図（実施形態２）。
床版接合構造を示す平面図（実施形態３）。
隅角集合部に設けられた補強部を示す要部拡大平面図（実施形態３）。
隅角集合部に設けられた補強部を示す要部拡大平面図（実施形態３）。
隅角集合部に設けられた補強部を示す要部拡大平面図（実施形態３）。
隅角集合部に設けられた補強部を示す要部拡大平面図（実施形態４）。
【発明を実施するための形態】
【０００７】
実施形態１
実施形態１に係る床版接合構造は、例えば図１，図２に示すように、四角形板状の鉄筋コンクリート製の床版１０が橋梁の橋軸方向Ｘと橋軸直角方向Ｙとに目地１６，１５を介して隣り合うように桁（図示せず）の上に設置されて、橋軸方向Ｘに沿って隣り合う床版１０，１０同士が床版継手装置１Ａを用いて接続されたとともに、橋軸直角方向Ｙに沿って隣り合う床版１０，１０同士が床版継手装置１を用いて接続されて、かつ、目地１６，１５にモルタルやコンクリート等の充填材１７が充填されて構成された床版接合構造であって、橋梁の橋軸方向Ｘと橋軸直角方向Ｙとに目地１６，１５を介して隣り合うように配置された４つの床版１０，１０，１０，１０の互いに対向する各隅角部を補強する補強部９を備えた床版接合構造である。
言い換えれば、例えば、図１の左上の床版１０の右下部の隅角部と図１の右上の床版１０の左下部の隅角部と図１の左下の床版１０の右上部の隅角部と図１の右上の床版１０の左上部の隅角部とが目地１６，１５に充填された充填材１７を介して互いに隣り合う隅角集合部１０Ｃが構成され、当該隅角集合部１０Ｃに補強部９を備えた床版接合構造である。
【０００８】
尚、鉄筋コンクリート製の床版１０とは、例えば、鉄筋、又は、ＰＣ鋼線、又は、鉄筋及びＰＣ鋼線を内蔵した床版である。
また、隅角部とは、図３に示すように、四角形板状の床版１０における角縁１０Ｅの近傍部分のことである。
【０００９】
上述した隅角集合部１０Ｃに設けられた補強部９は、図２乃至図６に示すように、４つの床版１０，１０，１０，１０の各隅角部にそれぞれ形成された各凹部９０と、４つの各床版１０の各凹部９０内に亘って延在するように設けられた補強材９１と、４つの各床版１０の各凹部９０にそれぞれ充填された充填材１７とを備えて構成される。
【００１０】
図３に示すように、凹部９０は、床版１０の隅角部において角縁１０Ｅを境界として隣り合う角縁近傍の一方の辺縁面１１と他方の辺縁面１１とに亘って延在するように設けられた凹部である。
つまり、橋軸方向Ｘに沿って隣り合う各凹部９０，９０は、凹部９０の開口と凹部９０の開口とが向かい合うとともに、橋軸直角方向Ｙに沿って隣り合う各凹部９０，９０も同様に、凹部９０の開口と凹部９０の開口とが向かい合うように構成される。
尚、辺縁面１１とは、床版１０の角縁１０Ｅと床版１０の上面の辺縁１１ａと下面の辺縁１１ｂとで囲まれた面、換言すれば、床版１０の側面のことである。
（【００１１】以降は省略されています）
