公開番号2025167827
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072768
出願日2024-04-26
発明の名称表示装置
出願人コスモテック株式会社
代理人個人
主分類E01F 9/623 20160101AFI20251030BHJP(道路,鉄道または橋りょうの建設)
要約【課題】通風孔を採用して転倒を防止した上で、矢印標識部の示す方向を明確に視認できる表示装置を提供する。

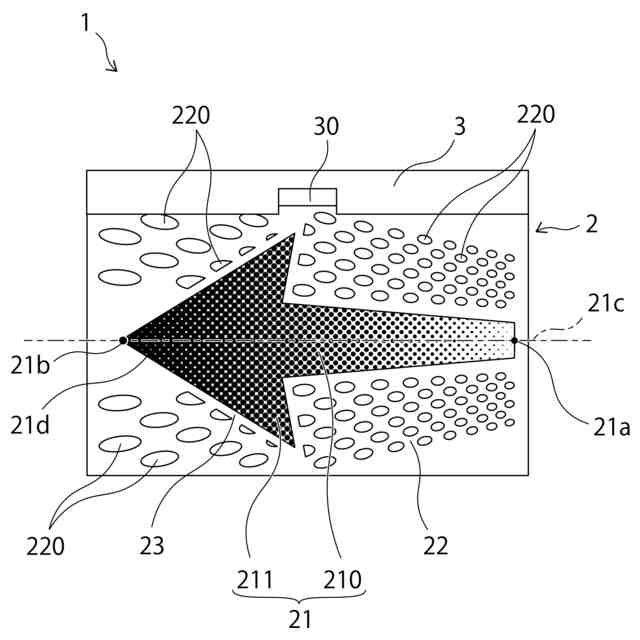

【解決手段】始点21aから終点21bに向かう方向を示す矢印標識部21と、矢印標識部21の輪郭21dより外側であって複数の通風孔220が配置されている通風孔配置領域部22とを有する表示部2を備える表示装置1であって、通風孔配置領域部22は、矢印標識部21の始点21aと終点21bとを通る直線21cの一方側から他方側に亘って位置しており、複数の通風孔220は、矢印標識部21の始点21a側から終点21b側に向かって放射状に列をなして配置される放射配列通風孔を備えている。
【選択図】図1

特許請求の範囲【請求項１】
始点から終点に向かう方向を示す矢印標識部と、前記矢印標識部の輪郭より外側であって複数の通風孔が配置されている通風孔配置領域部と、を有する表示部を備える表示装置であって、
前記通風孔配置領域部は、前記矢印標識部の前記始点と前記終点とを通る直線の一方側から他方側に亘って位置しており、
前記複数の通風孔は、前記矢印標識部の前記始点側から前記終点側に向かって放射状に列を成して配置されている放射配列通風孔を備える
ことを特徴とする表示装置。
続きを表示（約 660 文字）【請求項２】
前記矢印標識部は、前記始点から前記終点に向かって太くなる形状となっていることを特徴とする請求項１に記載の表示装置。
【請求項３】
前記放射配列通風孔は、長手方向と短手方向とを有する開口の形状の長短形通風孔を備えており、
前記長短形通風孔は、前記矢印標識部の前記始点側から前記終点側に向かって放射状に前記開口の長手方向を向けて列を成して配置されている放射長形通風孔を備えている
ことを特徴とする請求項１又は２に記載の表示装置。
【請求項４】

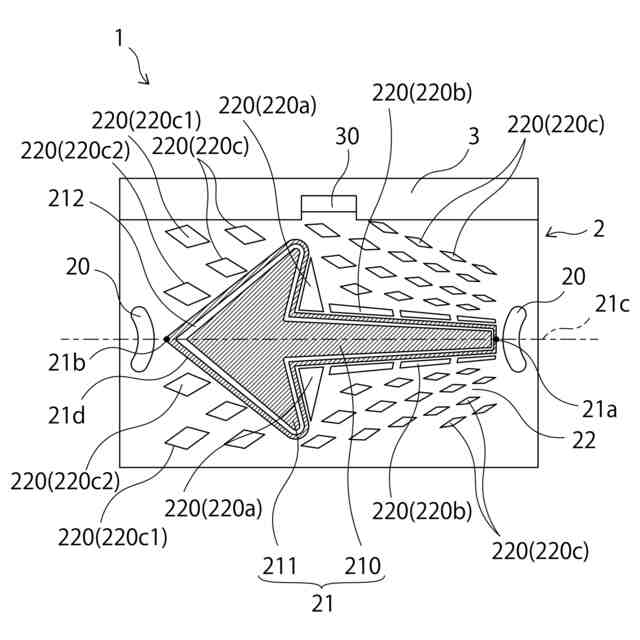

前記放射長形通風孔は、菱形の形状の菱形通風孔を備える
ことを特徴とする請求項３に記載の表示装置。
【請求項５】

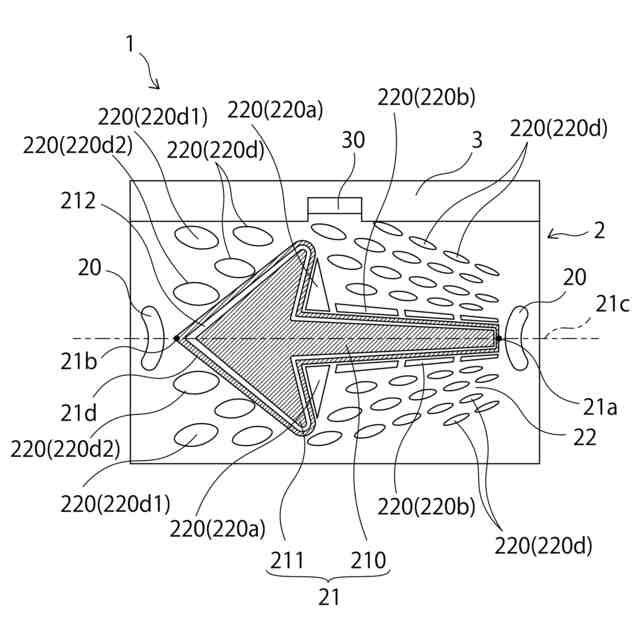

前記放射長形通風孔は、楕円形状の楕円通風孔を備える
ことを特徴とする請求項３に記載の表示装置。
【請求項６】
前記放射長形通風孔は、開口形状の長手方向と短手方向との少なくとも一方が前記矢印標識部の前記始点側から前記終点側に向かって放射状に次第に大きくなるよう列を成して配置されている
ことを特徴とする請求項３に記載の表示装置。
【請求項７】
前記矢印標識部の輪郭の内側に、該輪郭に沿って蛍光帯線が形成されていることを特徴とする請求項１又は２に記載の表示装置。
【請求項８】
前記表示部の端部に取っ手孔が形成され、前記取っ手孔は、内側に凸に湾曲した形状であることを特徴とする請求項１又は２に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示部に始点から終点に向かうことを示す矢印標識部が形成され、道路の方向案内として使用するのに好適な表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

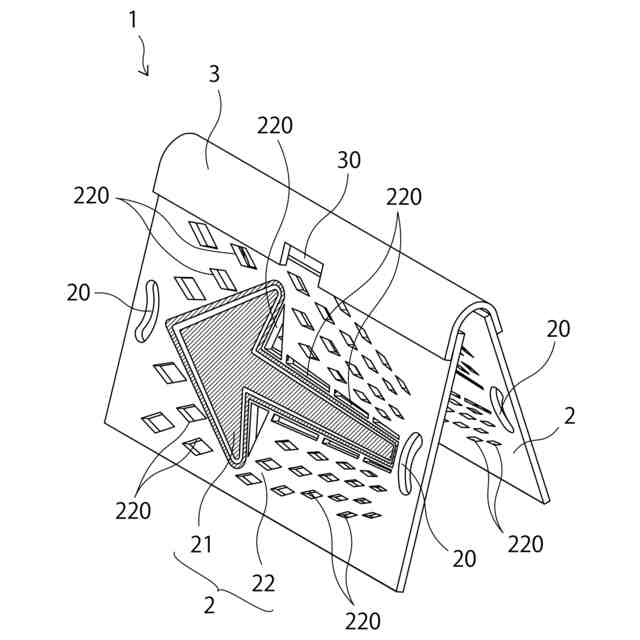

工事中の道路等において車線変更を促すために、進路方向を案内する矢印表示板が設置される。一般的な矢印表示板は、下開き状に連結された２枚の金属板の表面に矢印を表示してある。
【０００３】
このような一般的な矢印表示板は、強い風が吹くと移動したり倒れたりして、的確な表示機能を果たせなくなるばかりか、通行人や走行中の車両にぶつかると、交通安全上重大な問題を引き起こす心配もある。
【０００４】
特許文献１に記載の矢印板は、側面視下開き状の標示板が網目状に形成され、標示板の中央部に矢印が標示されており、標示板の網目を空気が通過することによって、強風による転倒を防止することが提案されている。
【先行技術文献】
【特許文献】
【０００５】
登録実用新案第３１３８３５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記特許文献１に記載のような矢印板は、標示板に形成された多数の風通し用の孔の存在によって標示された矢印が目立ちにくいので、矢印が示す方向を認識しにくい。
本発明の発明者は、研究の結果、風通し用の孔の配置によって矢印がよりいっそう目立つようになるという知見を得た。
【０００７】
本発明は上記知見に基づいてなされたものであり、通風孔を採用して転倒を防止した上で、矢印標識部の示す方向を明確に視認できる表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
請求項１に係る発明は、始点から終点に向かう方向を示す矢印標識部と、前記矢印標識部の輪郭より外側であって複数の通風孔が配置されている通風孔配置領域部と、を有する表示部を備える表示装置であって、前記通風孔配置領域部は、前記矢印標識部の前記始点と前記終点とを通る直線の一方側から他方側に亘って位置しており、前記複数の通風孔は、前記矢印標識部の前記始点側から前記終点側に向かって放射状に列を成して配置されている放射配列通風孔を備えることを特徴とする表示装置である。
【０００９】
請求項２に係る発明は、前記矢印標識部は、前記始点から前記終点に向かって太くなる形状となっていることを特徴とする請求項１に記載の表示装置である。
【００１０】
請求項３に係る発明は、前記放射配列通風孔は、長手方向と短手方向とを有する開口の形状の長短形通風孔を備えており、前記長短形通風孔は、前記矢印標識部の前記始点側から前記終点側に向かって放射状に前記開口の長手方向を向けて列を成して配置されている放射長形通風孔を備えていることを特徴とする請求項１又は２に記載の表示装置である。
（【００１１】以降は省略されています）
