公開番号2025171861
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077605
出願日2024-05-10
発明の名称道路安全体
出願人株式会社林物産発明研究所
代理人
主分類E01F 9/608 20160101AFI20251113BHJP(道路,鉄道または橋りょうの建設)
要約【課題】交差点であること及び視認性を向上させて交通安全に寄与できる道路安全体を提供する。
【解決手段】交差点に設置する道路安全体であって、反射部を有する凹凸状の外壁と、反射部を有する凹凸状の内壁と、前記外壁の頂部と前記内壁の底部を接続する第一平面部を有する、道路安全体とした。
【選択図】図2

特許請求の範囲【請求項１】
交差点に設置する道路安全体であって、
反射部を有する凹凸状の外壁と、
反射部を有する凹凸状の内壁と、
前記外壁の頂部と前記内壁の底部を接続する第一平面部を有する、道路安全体。
続きを表示（約 350 文字）【請求項２】
前記内壁内側に空洞を有し、前記空洞に取り付けたソーラーパネルと、前記ソーラーパネルが発生させた電気により点滅する点滅部を更に有する、請求項１の道路安全体。
【請求項３】
前記ソーラーパネル及び前記点滅部を上下動可能に支持する弾性部材を更に有する、請求項２の道路安全体。
【請求項４】
前記内壁内側の第二肉部を上下動可能に支持する第二弾性部材を更に有する、請求項２の道路安全体。
【請求項５】
前記反射部が前記外壁及び前記内壁のいずれにおいても頂部から離間して設けられている、請求項１の道路安全体。
【請求項６】
前記反射部が前記交差点で交差する道路の走行優先順位に従って色分けされている、請求項１に記載の道路安全体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、交差点に設置する道路安全体に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
交通整理のため道路には様々な交通標識が設置されているが（例えば、特許文献１）、それらの中に信号機や反射板がある。信号機は高価であり、住宅地や郊外、田舎を含めたすべての交差点に設けることはできない。また、反射板は反射部分が平面で構成されており、光が反射する方向によっては反射板が視認できないという問題があった。
【先行技術文献】
【特許文献】
【０００３】
特許第６１０６８２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、交差点であること及び視認性を向上させて交通安全に寄与できる道路安全体を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本願には、
交差点に設置する道路安全体であって、
反射部を有する凹凸状の外壁と、
反射部を有する凹凸状の内壁と、
前記外壁の頂部と前記内壁の底部を接続する第一平面部を有する、道路安全体が開示される。
【図面の簡単な説明】
【０００６】
本発明の１実施形態の道路安全体１０を使用した交差点１を示す。

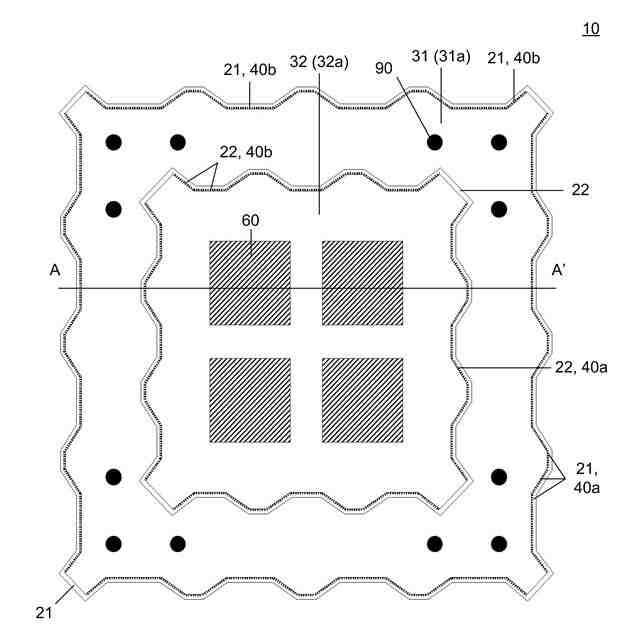

道路安全体１０の平面図を示す。

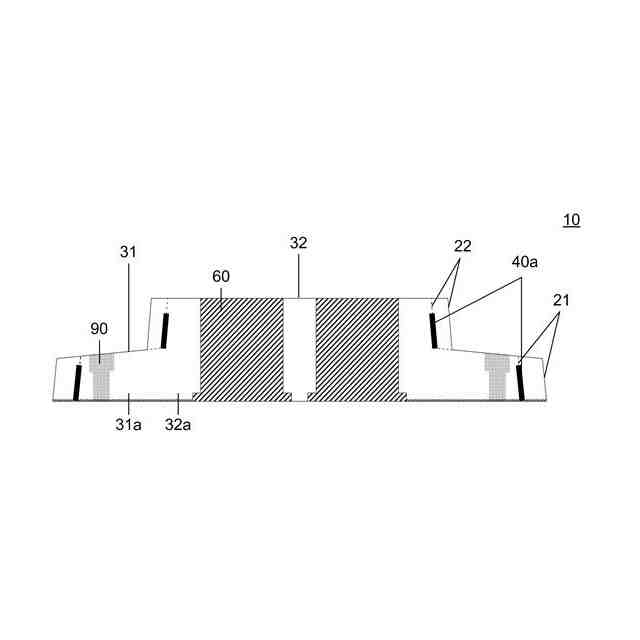

道路安全体１０のＡ－Ａ’断面図を示す。

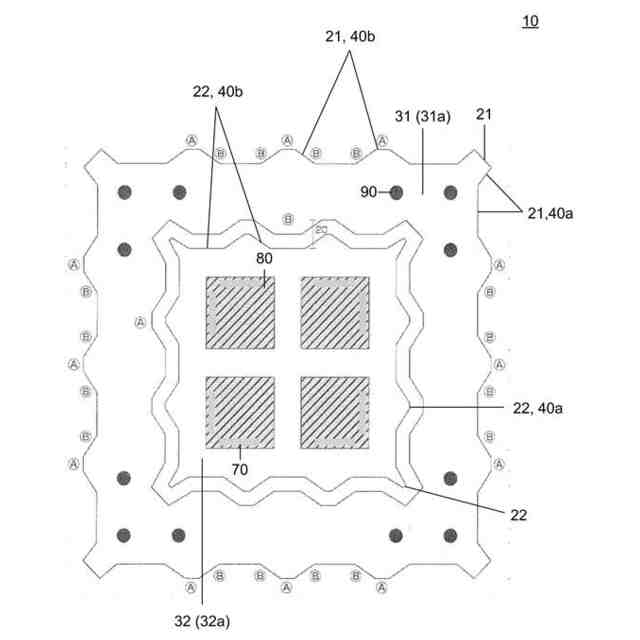

本発明の別の実施形態の道路安全体１０の平面図を示す。

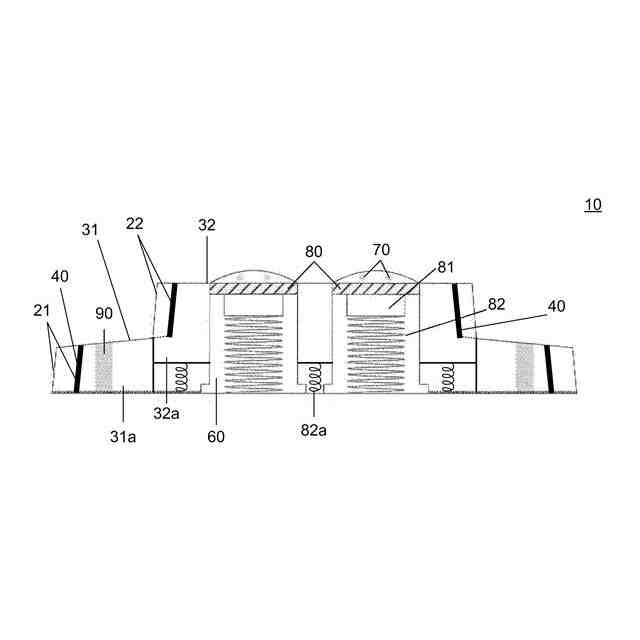

本発明の別の実施形態の道路安全体１０の断面図を示す。
【発明を実施するための形態】
【０００７】

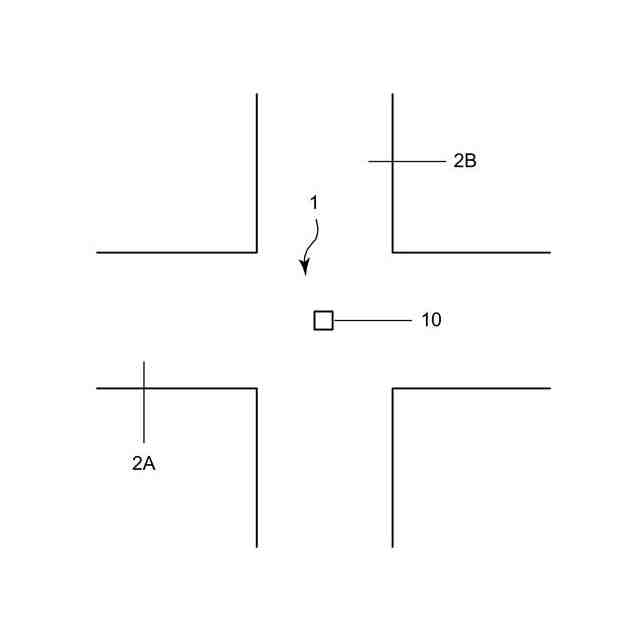

図１は、本発明の１実施形態の道路安全体１０を使用した交差点１を示す。図のように、２本の道路２Ａ、２Ｂが十字に交差する交差点１の中央に道路安全体１０が設置されている。道路安全体１０はＴ字型に交差した交差点に設置してもよい。道路安全体１０はウレタン等の接着剤やビス、ボルト等により交差点に固定できる。道路安全体１０の内部は例えば、ウレタン又はゴム等の柔軟で可撓性を具えた材料で形成するとよい。コンクリートでもよい。
【０００８】
図２，３に道路安全体１０を示す。図に示すように、道路安全体１０は、外壁２１と、内壁２２と、外壁２１の内側の第一肉部３１ａと内壁２２の内側の第二肉部３２ａを有する。第一肉部３１ａの上面である第一平面部３１は外壁２１の頂部と内壁２２の底部を接続する。また、第二肉部３２ａ（内壁２２の内側）に空洞６０を有する。第二肉部３２ａの上面が第二平面部３２である。
【０００９】
外壁２１及び内壁２２は、いずれも上方先細り（図３参照）であると、道路安全体１０に入射するやや下向きの光が上向きになって反射し、視認性が向上する。外壁２１及び内壁２２は垂直でもよい。また、外壁２１及び内壁２２は、凹凸状である（図２参照／平面視で凹凸状）。外壁２１及び内壁２２は、いずれも反射部４０を有する。
【００１０】
反射部４０は、金属板／樹脂板等で形成してもよく、塗装により形成してもよい。反射部４０を保護するカバーを設けるとよい。車両等と接触しやすい出っ張った部分のみに設けてもよい。自動車等が乗り上げても反射部４０が破損したり、剥がれたりしないように、反射部４０は外壁２１及び内壁２２のいずれにおいても頂部から離間して設けるとよい。
（【００１１】以降は省略されています）
