公開番号2025158264
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060637
出願日2024-04-04
発明の名称防雪パネル
出願人株式会社セイトク
代理人個人
主分類E01F 7/02 20060101AFI20251009BHJP(道路,鉄道または橋りょうの建設)
要約【課題】構造が簡単でネットを容易に展張させることができる防雪パネルを提供する。
【解決手段】フレームの左側又は右側の部材に取り付けられた第1ブラケットを備え、第1ブラケットが、取り付けられた部材と平行に配置された第1部分、及び第1部分のフレームの中央の側に位置する端に第1部分と直交するように配置された第2部分を有し、第2部分のねじ穴に、先端が中央の側と反対側に位置するようにねじ込まれた調整ボルトと、フレームの開口を覆うネット構造体と、第1部分、第2部分及び取り付けられた部材によって形成された凹所内に配置された垂直部材とを備え、ネット構造体に取り付けられたリング状部分に垂直部材が通され、先端を垂直部材に接触させて調整ボルトをねじ込むことによりネット構造体を展張させるように構成されている。

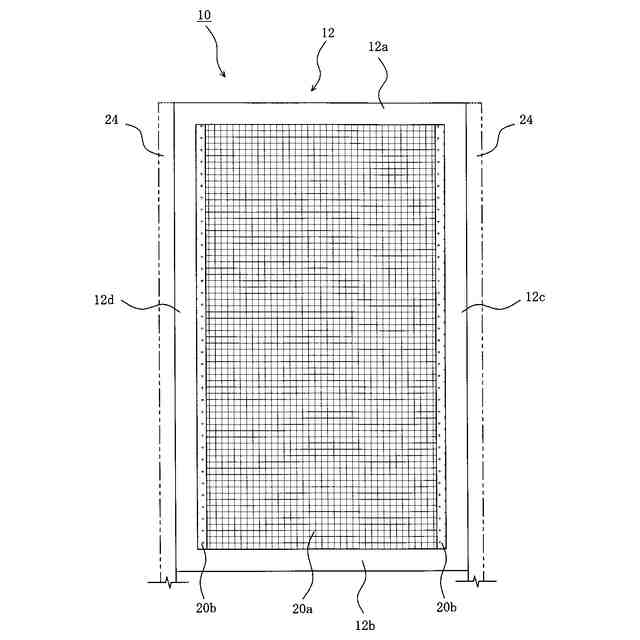

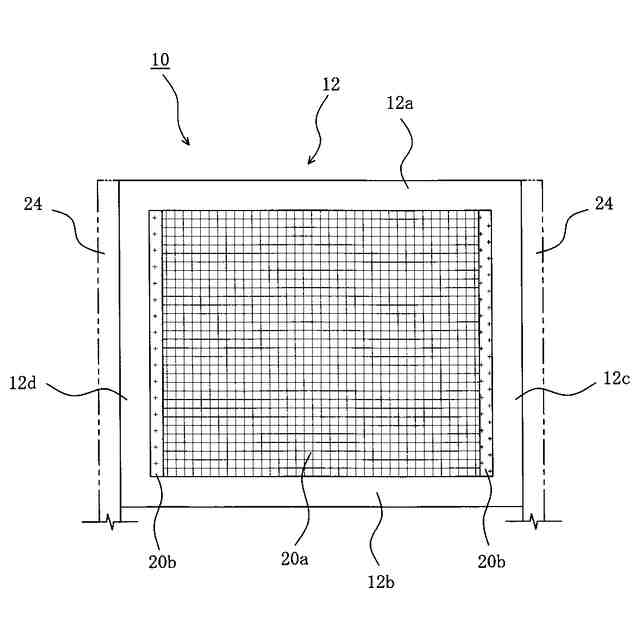

【選択図】図1
特許請求の範囲【請求項１】

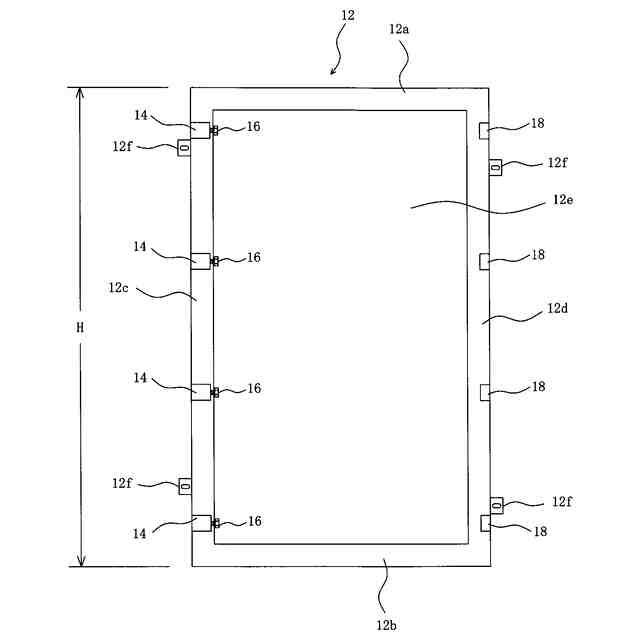

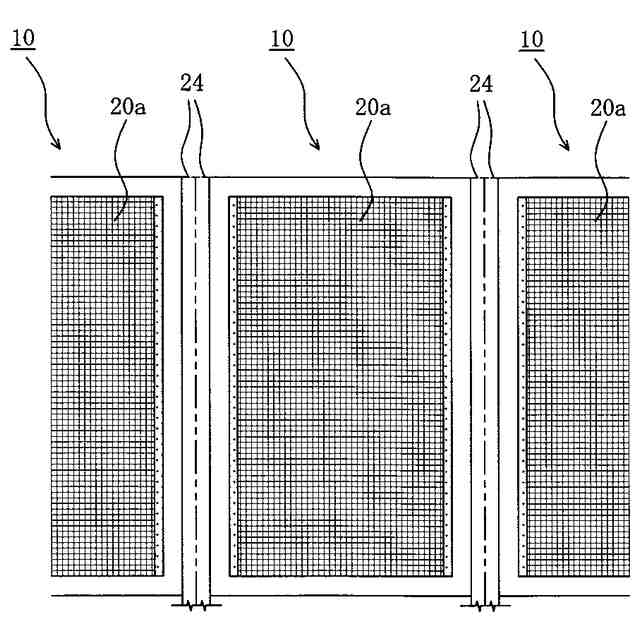

上側部材、下側部材、右側部材および左側部材からなり、中央に開口が設けられた矩形のフレームを有する防雪パネルであって、
前記右側部材又は前記左側部材に取り付けられた、少なくとも２個の第１ブラケットと、
前記左側部材又は前記右側部材に取り付けられた、少なくとも２個の第２ブラケットとを備え、

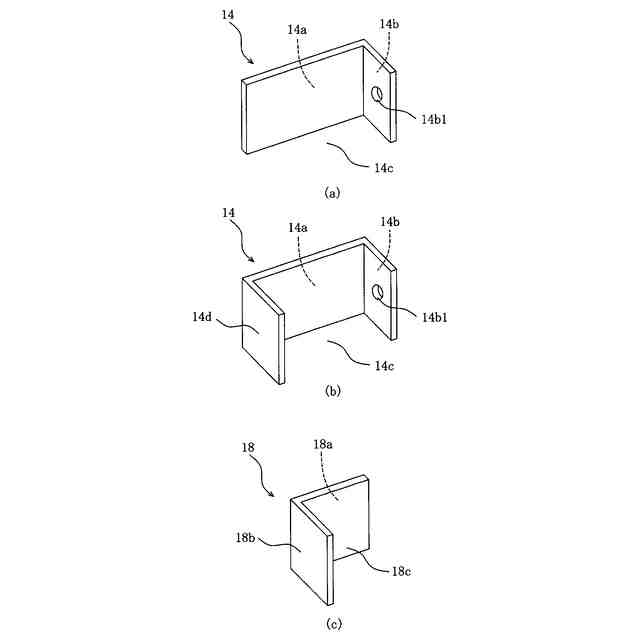

前記第１ブラケットが各々、前記取り付けられた前記左側部材又は前記右側部材と平行に配置された第１部分、および前記第１部分の前記フレームの中央の側に位置する端に前記第１部分と直交するように配置された第２部分を有し、前記第１部分、前記第２部分および前記取り付けられた前記左側部材又は前記右側部材によって凹所が形成されており、
前記第２ブラケットが各々、前記取り付けられた前記右側部材又は前記左側部材と平行に配置された第３部分、および前記第３部分の前記フレームの中央の側に位置する端に前記第３部分と直交するように配置された第４部分を有し、前記第３部分、前記第４部分、および前記取り付けられた前記右側部材又は前記左側部材によって凹所が形成されており、
前記第１ブラケットの前記第２部分に設けられたねじ穴に、先端が前記中央の側と反対側に位置するようにねじ込まれた調整ボルトと、
前記フレームの前記開口を覆うネット構造体と、

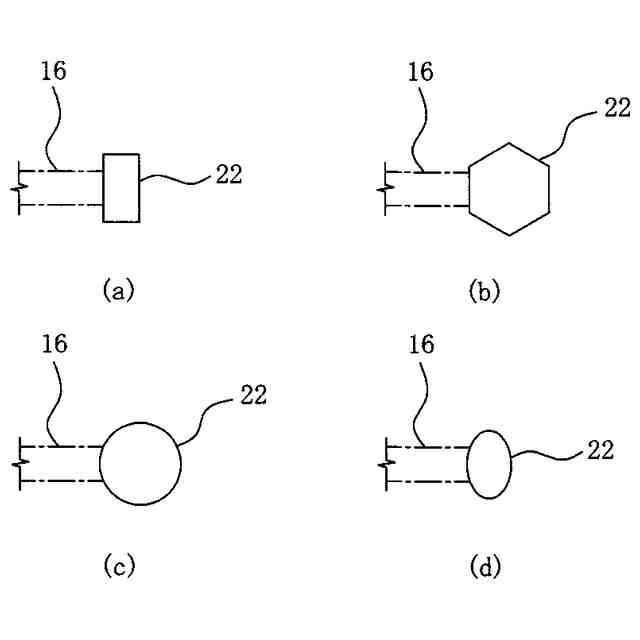

前記第１ブラケットおよび前記第２ブラケットの前記凹所内にそれぞれ配置され、前記フレームの縦方向寸法と同じ長さを有し、横断面が前記凹所の横断面よりも小さい垂直部材とをさらに備え、

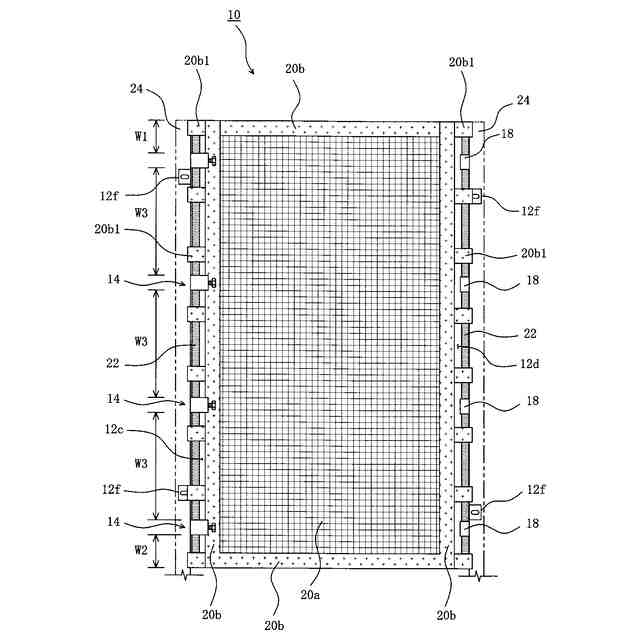

前記ネット構造体の右端と左端に複数個のリング状部分がそれぞれ取り付けられ、前記リング状部分にそれぞれ、前記垂直部材が通されており、

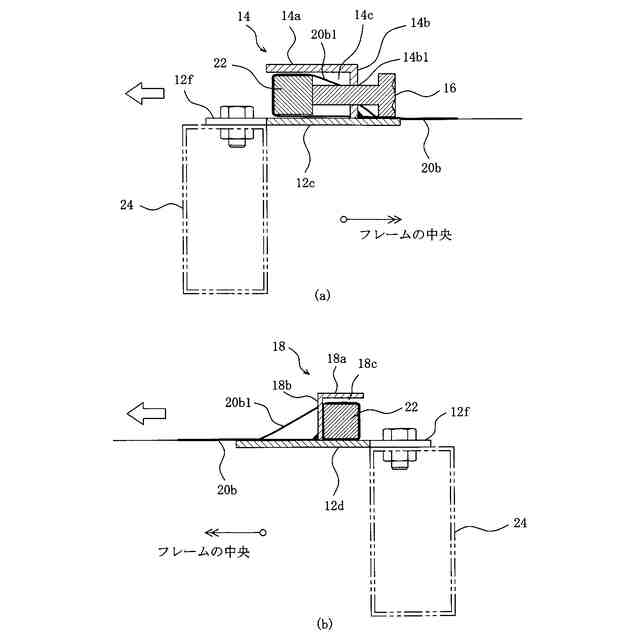

前記調整ボルトの前記先端を前記垂直部材に接触させて前記調整ボルトをねじ込むことにより、前記ネット構造体を前記フレームの中央から遠去かる方向に移動させて前記ネット構造体を展張させるように構成されていることを特徴とする防雪パネル。
続きを表示（約 340 文字）【請求項２】

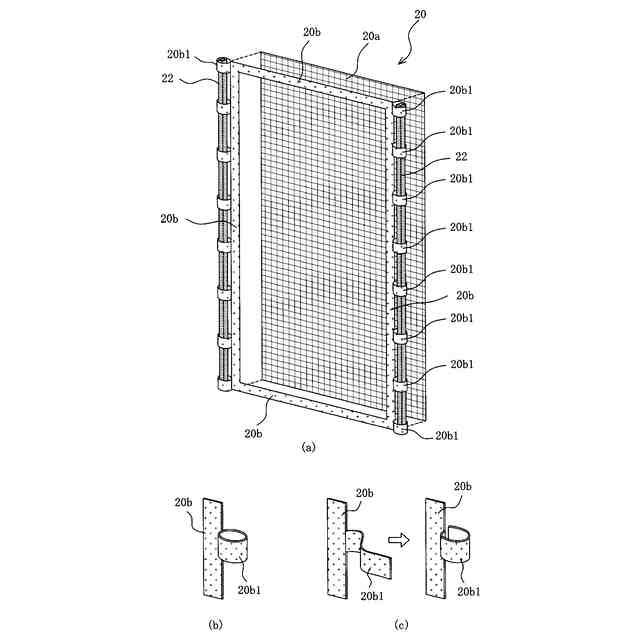

前記ネット構造体が、ネットと、前記ネットの右端と左端にそれぞれ取り付けられた補強材とを有し、前記リング状部分が前記補強材にそれぞれ取り付けられていることを特徴とする請求項１に記載された防雪パネル。
【請求項３】
前記ブラケットのうち最上位のブラケットが、上端が前記上側部材の上端から所定距離の個所に位置し、最下位のブラケットが、下端が前記下側部材の下端から所定距離の個所に位置するように取り付けられていることを特徴とする請求項１または２に記載された防雪パネル。
【請求項４】
前記リング状部分が、前記ブラケットが位置する個所以外の個所に取り付けられていることを特徴とする請求項１から請求項３までのいずれか1項に記載された防雪パネル。

発明の詳細な説明【技術分野】
【０００１】
本発明は一般に、防雪パネルに関する。より詳細には、本発明は、簡単な構造でネットを容易に展張させることができる防雪パネルに関する。本明細書において「展張」とは、ネットを実質的にたるみがない状態にすることを意味する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
東日本大震災以降、各地の海岸線に津波避難用タワーが建設されるようになっている。このような津波避難用タワーを積雪地帯に設置しようとする場合、タワーの階段やスロープに雪が吹き込むため、雪の吹き込みを防ぐための防雪設備の設置が必要となる。
【０００３】
一般的な防雪設備としては、種々の形式のものが提案されている（例えば、特許文献１）が、構造が複雑なものが多い。
【０００４】
特許第６７５４５２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、このような状況に鑑みて開発されたものであって、構造が簡単でネットを容易に展張させることができる防雪パネルを提供することを目的としている。本発明の防雪パネルは、上記津波避難用タワーへの設置のみならず、一般的な防雪環境を提供することもできる。
【課題を解決するための手段】
【０００６】
本願請求項１に記載の、上側部材、下側部材、右側部材および左側部材からなり、中央に開口が設けられた矩形のフレームを有する防雪パネルは、前記右側部材又は前記左側部材に取り付けられた、少なくとも２個の第１ブラケットと、前記左側部材又は前記右側部材に取り付けられた、少なくとも２個の第２ブラケットとを備え、前記第１ブラケットが各々、前記取り付けられた前記左側部材又は前記右側部材と平行に配置された第１部分、および前記第１部分の前記フレームの中央の側に位置する端に前記第１部分と直交するように配置された第２部分を有し、前記第１部分、前記第２部分および前記取り付けられた前記左側部材又は前記右側部材によって凹所が形成されており、前記第２ブラケットが各々、前記取り付けられた前記右側部材又は前記左側部材と平行に配置された第３部分、および前記第３部分の前記フレームの中央の側に位置する端に前記第３部分と直交するように配置された第４部分を有し、前記第３部分、前記第４部分、および前記取り付けられた前記右側部材又は前記左側部材によって凹所が形成されており、前記第１ブラケットの前記第２部分に設けられたねじ穴に、先端が前記中央の側と反対側に位置するようにねじ込まれた調整ボルトと、前記フレームの前記開口を覆うネット構造体と、前記第１ブラケットおよび前記第２ブラケットの前記凹所内にそれぞれ配置され、前記フレームの縦方向寸法と同じ長さを有し、横断面が前記凹所の横断面よりも小さい垂直部材とをさらに備え、前記ネット構造体の右端と左端に複数個のリング状部分がそれぞれ取り付けられ、前記リング状部分にそれぞれ、前記垂直部材が通されており、前記調整ボルトの前記先端を前記垂直部材に接触させて前記調整ボルトをねじ込むことにより、前記ネット構造体を前記フレームの中央から遠去かる方向に移動させて前記ネット構造体を展張させるように構成されていることを特徴とするものである。
【０００７】
本願請求項２に記載の防雪パネルは、前記請求項１の防雪パネルにおいて、前記ネット構造体が、ネットと、前記ネットの右端と左端にそれぞれ取り付けられた補強材とを有し、前記リング状部分が前記補強材にそれぞれ取り付けられていることを特徴とするものである。
【０００８】
本願請求項３に記載の防雪パネルは、前記請求項１又は請求項２の防雪パネルにおいて、前記ブラケットのうち最上位のブラケットが、上端が前記上側部材の上端から所定距離の個所に位置し、最下位のブラケットが、下端が前記下側部材の下端から所定距離の個所に位置するように取り付けられていることを特徴とするものである。
【０００９】
本願請求項４に記載の防雪パネルは、前記請求項１から請求項３までのいずれか１項の防雪パネルにおいて、前記リング状部分が、前記ブラケットが位置する個所以外の個所に取り付けられていることを特徴とするものである。
【発明の効果】
【００１０】
本発明の防雪パネルによれば、調整ボルトをねじ込むことにより、ネットを展張させることができる。これにより、ネットのたるみを容易になくして、たるみにより生ずるネットのバタつきを防止し、バタつきによる擦れから引き起こされるネットの耐久性の低下を回避することができるとともに、景観（見栄え）の向上にも寄与することが可能になる。また、本発明の防雪パネルでは、ハトメ構造でネットを固定する従来のこの種の防雪設備とは異なり、一定長さを有する線構造でネットを引っ張るため、ネットに余分な負荷がかかりにくく、この点においても、ネットの耐久性の向上が期待できる。さらに、本発明の防雪パネルは、構造が簡単であるため、製造コストを比較的安価に抑えることができ、維持管理も容易である。
【図面の簡単な説明】
（【００１１】以降は省略されています）
