公開番号2025156854
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059576
出願日2024-04-02
発明の名称コーンベット型電源装置
出願人西尾レントオール株式会社
代理人個人
主分類E01F 13/02 20060101AFI20251007BHJP(道路,鉄道または橋りょうの建設)
要約【課題】コーンベット型の新しい電源装置を提供する。
【解決手段】円錐状の本体部(101)を有するロードコーン(100)に取り付け可能に構成されたコーンベット型電源装置(10)であって、充放電可能な電源部(12)と、外部へ電力を出力する出力部(13)と、を備える。
【選択図】図5

特許請求の範囲【請求項１】
円錐状の本体部を有するロードコーンに取り付け可能に構成されたコーンベット型電源装置であって、
充放電可能な電源部と、
外部へ電力を出力する出力部と、を備える、
コーンベット型電源装置。
続きを表示（約 610 文字）【請求項２】
前記出力部は、ＵＳＢポート、およびコンセントの少なくともいずれかを含む、
請求項１に記載のコーンベット型電源装置。
【請求項３】
ＬＥＤ照明部をさらに備える、
請求項１に記載のコーンベット型電源装置。
【請求項４】
ソーラーパネルと、
前記ソーラーパネルが発電した電気を入力する入力部と、をさらに備え、
前記電源部は、前記ソーラーパネルが発電した電気を充電するように構成される、
請求項１に記載のコーンベット型電源装置。
【請求項５】
戦記ソーラーパネルは、前記本体部に取り付け可能に構成される、
請求項４に記載のコーンベット型電源装置。
【請求項６】
前記ソーラーパネルは、前記本体部の側面の少なくとも一部を覆うように構成される、
請求項４に記載のコーンベット型電源装置。
【請求項７】
前記ソーラーパネルは、中空の円錐台形状を有する、
請求項６に記載のコーンベット型電源装置。
【請求項８】
前記ソーラーパネルの少なくとも一部は透明に構成される、
請求項７に記載のコーンベット型電源装置。
【請求項９】
前記ソーラーパネルは、可視光を通す透明な太陽電池で構成される、
請求項８に記載のコーンベット型電源装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コーンベット型電源装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、工事現場や道路、イベント会場など、市中の様々な場所でロードコーン（パイロン）が使用されている。また、ロードコーンには、強風の影響などによる横ずれや転倒を防ぐための重石として、コーンベット（コーンウェイト）が取り付けられる場合がある（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－６２６７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
コーンベット型の新しい電源装置を提供する。
【課題を解決するための手段】
【０００５】
本発明の一実施形態に係るコーンベット型電源装置は、円錐状の本体部を有するロードコーンに取り付け可能に構成されたコーンベット型電源装置であって、充放電可能な電源部と、外部へ電力を出力する出力部と、を備える。
【発明の効果】
【０００６】
本発明によれば、コーンベット型の新しい電源装置を提供することができる。
【図面の簡単な説明】
【０００７】

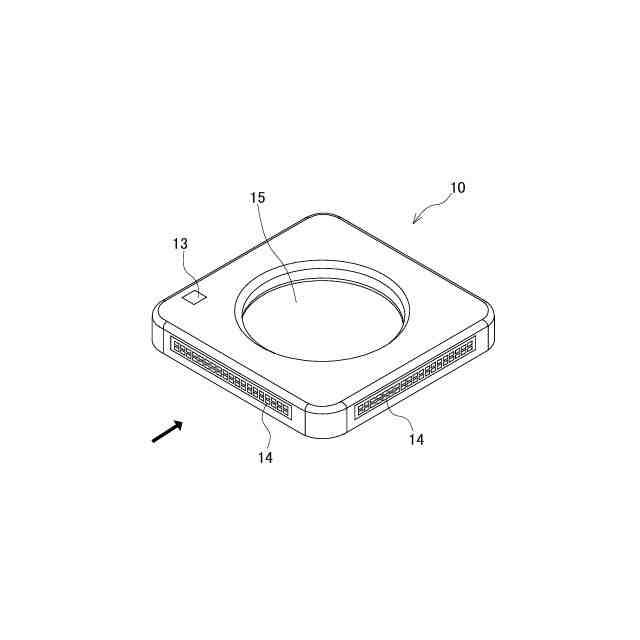

図１は、第一実施形態に係るコーンベット型電源装置の斜視図である。
図２は、第一実施形態に係るコーンベット型電源装置の六面図である。
図３は、第一実施形態に係るコーンベット型電源装置の構成図である。

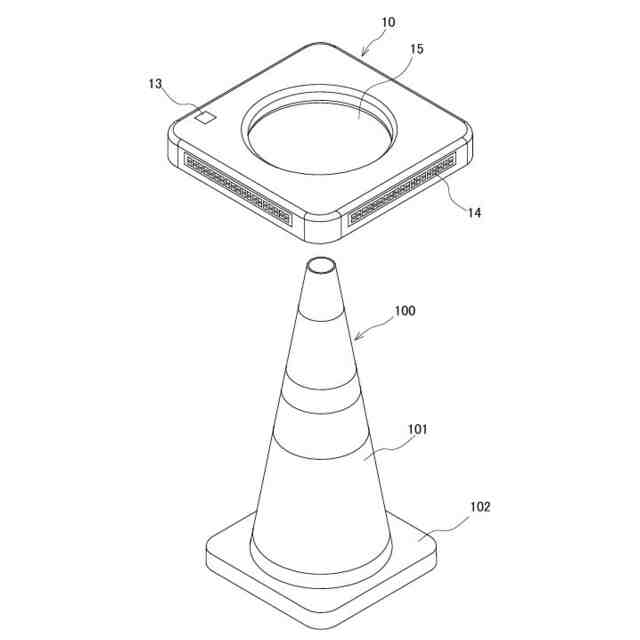

図４は、第一実施形態に係るコーンベット型電源装置の設置方法について説明するための図である。
図５は、第一実施形態に係るコーンベット型電源装置の使用状態を説明するための図である。
図６は、第二実施形態に係るコーンベット型電源装置の構成図である。

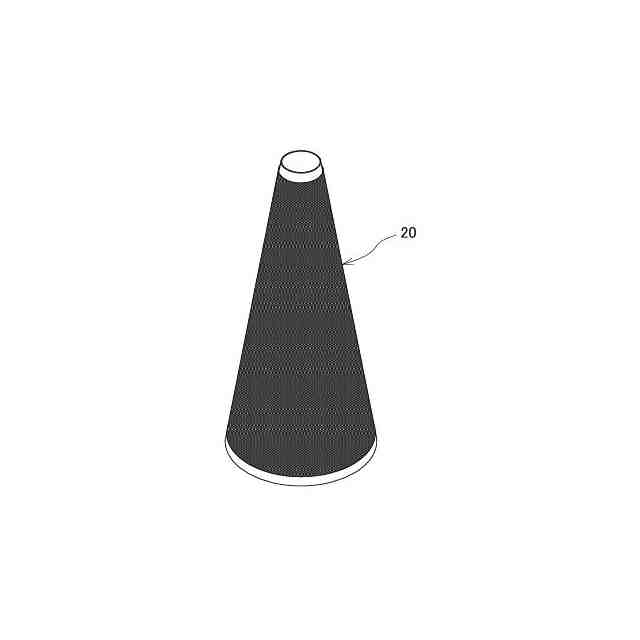

図７は、第二実施形態に係るソーラーパネルの斜視図である。
図８は、第二実施形態に係るコーンベット型電源装置の使用状態を説明するための図である。
図９は、第二実施形態に係るソーラーパネルの他の構成例を示す図である。
図１０は、第二実施形態に係るソーラーパネルの他の構成例を示す図である。
【発明を実施するための形態】
【０００８】
以下、図面等を参照して本発明の実施形態について説明する。
【０００９】
＜第一実施形態＞
コーンベットは、交通規制材として使用されるロードコーン（いわゆるカラーコーン：登録商標）が強風などによって倒れたり移動したりすることを防止するための重石として知られており、コーンベース、コーンウェイトなどとも呼ばれる。本発明に係るコーンベット型電源装置１０は、従来のコーンベットを模したような外観形状を有しており、コーンベットと同様にロードコーンの重石としても機能する。以下、本発明に係るコーンベット型電源装置１０（以下、単に電源装置１０とも称する）について説明する。
【００１０】
図１から図３は、第一実施形態のコーンベット型電源装置１０の構成を説明するための図である。図１は、電源装置１０を斜め上方から見た外観斜視図を示す。図２は、図１の黒矢印で示す面を正面とする電源装置１０の六面図であって、（Ａ）が正面図、（Ｂ）が背面図、（Ｃ）が左側面図、（Ｄ）が右側面図、（Ｅ）が平面図、（Ｆ）が底面図をそれぞれ示す。
（【００１１】以降は省略されています）
