公開番号2025152892
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055067
出願日2024-03-28
発明の名称壁用構造体
出願人株式会社日本コンポジット工業
代理人個人,個人,個人
主分類E01F 8/00 20060101AFI20251002BHJP(道路,鉄道または橋りょうの建設)
要約【課題】外観の低下を防止可能な壁用構造体を提供する。
【解決手段】一実施形態に係る壁用構造体は、第1板部と、天板部と、底板部と、第1側板部と、第2側板部と、第1板部と対向しており天板部、底板部、第1側板部及び第2側板部に接合される第2板部と、第1板部及び第2板部の間において所定方向に並列に配置される複数のインナーリブと、を備え、複数のインナーリブそれぞれは、第1板部及び第2板部のうちの一方に一体的に接合されている一方、他方には接合されていない。
【選択図】図3

特許請求の範囲【請求項１】
第１方向に直交する第２方向において対向する第１辺及び第２辺を有するとともに、前記第１辺及び前記第２辺を繋いでおり前記第１方向及び前記第２方向に直交する第３方向において対向する第３辺及び第４辺を有する第１板部と、
前記第１辺に繋がっている天板部と、
前記第２辺に繋がっている底板部と、
前記第３辺に繋がっている第１側板部と、
前記第４辺に繋がっている第２側板部と、
前記第１方向において前記第１板部と対向しており、前記天板部、前記底板部、前記第１側板部及び前記第２側板部に繋がっている第２板部と、
前記第１板部及び前記第２板部間において所定方向に並列に配置される複数のインナーリブと、
を備え、
前記所定方向は前記第２方向又は第３方向であり、
前記複数のインナーリブそれぞれは、前記第１板部及び前記第２板部のうちの一方に一体的に接合されている一方、他方には接合されていない、
壁用構造体。
続きを表示（約 750 文字）【請求項２】
前記複数のインナーリブの前記第１方向の長さは、前記第１板部と前記第２板部の間の長さより短い、
請求項１に記載の壁用構造体。
【請求項３】
前記複数のインナーリブは、前記第１板部に一体的に接合されている一方、前記第２板部には接合されておらず、
前記複数のインナーリブは、前記第２板部を前記第１板部と反対向けて湾曲させるように前記第２板部に接している、
請求項１に記載の壁用構造体。
【請求項４】
前記複数のインナーリブは、
前記第１板部に一体的に接合されている一方、前記第２板部には接合されていない複数の第１インナーリブと、
前記第２板部に一体的に接合されている一方、前記第１板部には接合されていない複数の第２インナーリブと、
を有し、
前記複数の第１インナーリブと前記複数の第２インナーリブは互いに接していない、
請求項１に記載の壁用構造体。
【請求項５】
第１方向に直交する第２方向において対向する第１辺及び第２辺を有するとともに、前記第１辺及び前記第２辺を繋いでおり前記第１方向及び前記第２方向に直交する第３方向において対向する第３辺及び第４辺を有する第１板部と、
前記第１辺に繋がっている天板部と、
前記第２辺に繋がっている底板部と、
前記第３辺に繋がっている第１側板部と、
前記第４辺に繋がっている第２側板部と、
前記第１方向において前記第１板部と対向しており、前記天板部、前記底板部、前記第１側板部及び前記第２側板部に繋がっている第２板部を備え、
前記第２板部は、前記第１板部と反対に向けて湾曲している、壁用構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、壁用構造体に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
車両走行時の騒音が外部に伝播することを抑制するために、鉄道、道路等に沿って防音壁が設けられている。このような防音壁の一例として、特許文献１，２に開示されたＦＲＰ製の壁用構造体が知られている。上記壁用構造体は、対向配置された第１板及び第２板を有する中空ボックス構造を有する。壁用構造体を防音壁として設置する場合、第１板が車両などの走行側（例えば、道路側又は線路側）に配置される。この場合、壁用構造体が有する第２板は、上記走行側と反対側に配置される。特許文献１，２に記載の壁用構造体では、第１板と第２板との間には、複数のインナーリブが配置されている。各インナーリブの一端は第１板に一体的に接合され、他端は第２板に一体的に接合されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－７１０７１号公報
特開２０１３―６８０１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１，２に記載されたＦＲＰ製の壁用構造体が防音壁として設置される場合、直射日光、周囲環境温度などによって、第１板及び第２板に熱膨張が生じる。第１板及び第２板は複数のインナーリブで連結されているため、インナーリブと第１板及び第２板それぞれとの接合部では上記熱膨張による伸びが生じにくい一方、第１板及び第２板のうち隣接するインナーリブ間の領域は熱膨張で伸びやすい。その結果、第１板及び第２板に波打ちが生じる。道路、線路などと反対側に位置する第２板に上記波打ちが生じると、夕日などが第２板にあたった時に、第２板が波打っていることが強調されやすく、壁用構造体の外観が低下する。
【０００５】
本発明は、外観の低下を防止可能な壁用構造体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に一側面に係る壁用構造体（以下、「第１壁用構造体」と称す）は、第１方向に直交する第２方向において対向する第１辺及び第２辺を有するとともに、上記第１辺及び上記第２辺を繋いでおり上記第１方向及び上記第２方向に直交する第３方向において対向する第３辺及び第４辺を有する第１板部と、上記第１辺に繋がっている板部と、上記第２辺に繋がっている底板部と、上記第３辺に繋がっている第１側板部と、上記第４辺に繋がっている第２側板部と、上記第１方向において上記第１板部と対向しており、上記天板部、上記底板部、上記第１側板部及び上記第２側板部に繋がっている第２板部と、上記第１板部及び上記第２板部の間において所定方向に並列に配置される複数のインナーリブを備え、上記所定方向は上記第２方向又は第３方向であり、上記複数のインナーリブそれぞれは、上記第１板部及び上記第２板部のうちの一方に一体的に接合されている一方、他方には接合されていない。
【０００７】
上記第１壁用構造体が有する複数のインナーリブそれぞれは、第１板部及び第２板部のうちの一方に一体的に接合されている一方、他方には接合されていない。したがって、第１板部及び第２板部は、各インナーリブによって連結（又は固定）されていない。そのため、直射日光、周囲環境温度などの影響で第１板部及び第２板部に熱膨張が生じても、第１板部及び第２板部それぞれは一様に熱膨張し易い。この場合、第１板部及び第２板部に波打ちが生じにくい。すなわち、上記構成の壁用構造体では、外観の低下が防止されている。
【０００８】

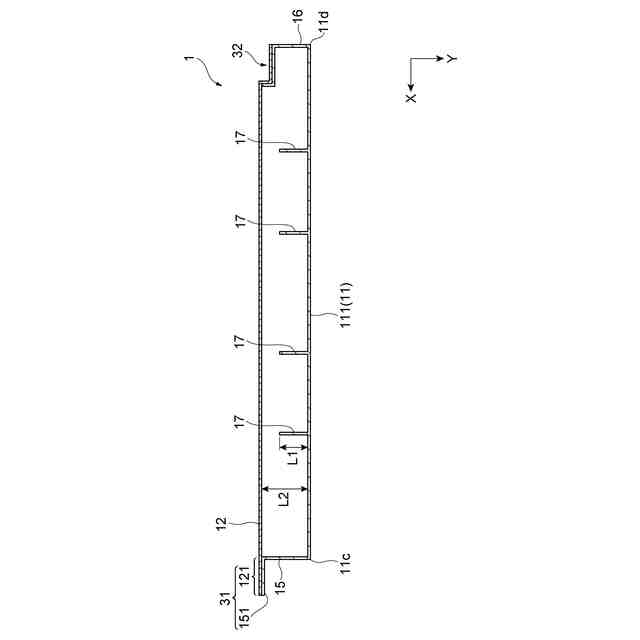

一実施形態に係る第１壁用構造体において、複数のインナーリブの第１方向の長さは、第１板部と第２板部の間の長さより短くてもよい。
【０００９】

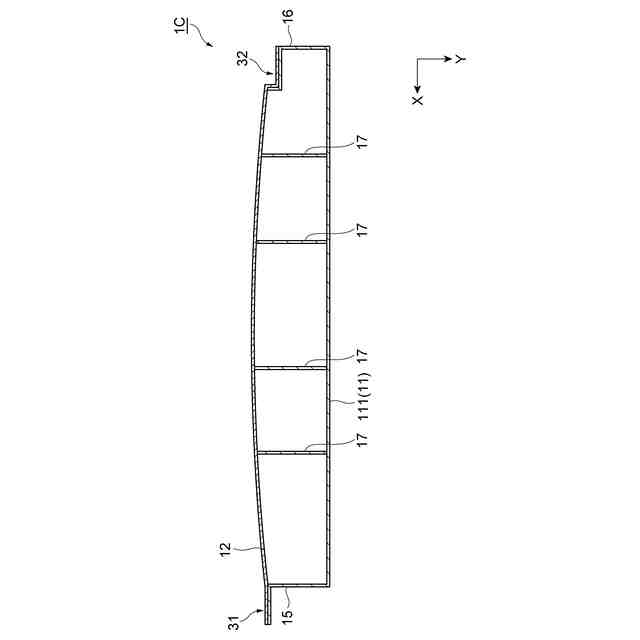

一実施形態に係る第１壁用構造体において、複数のインナーリブは、第１板部に一体的に接合されている一方、第２板部には接合されておらず、複数のインナーリブは、第２板部を第１板部と反対向けて湾曲させるように第２板部に接していてもよい。この場合、第２板部は、第１板部と反対に向けて湾曲していることから、第２板部が熱膨張する場合も第１板部と反対向きに膨張し易い。そのため、上記のように、複数のインナーリブが第２板部に接していても第２板部に波打ちは生じにくく、結果として、外観の低下を防止できる。
【００１０】

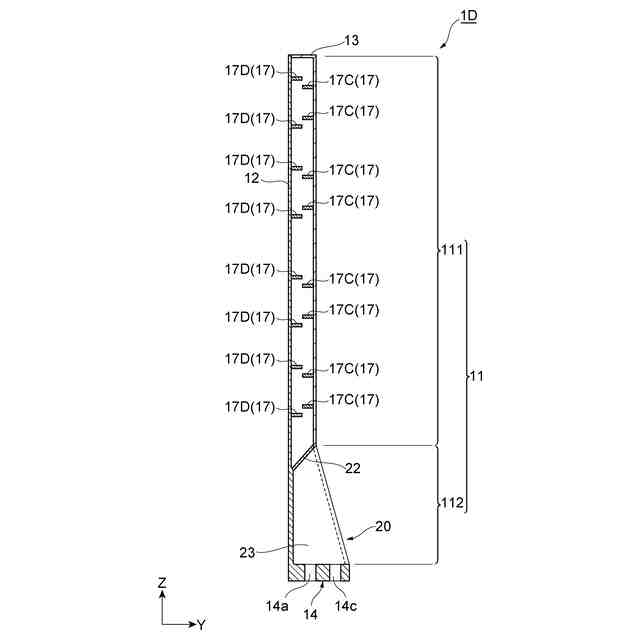

一実施形態に係る第１壁用構造体において、複数のインナーリブは、第１板部に一体的に接合されている一方、上記第２板部には接合されていない複数の第１インナーリブと、第２板部に一体的に接合されている一方、上記第１板部には接合されていない複数の第２インナーリブと、を有し、複数の第１インナーリブと上記複数の第２インナーリブは互いに接していなくてよい。
（【００１１】以降は省略されています）
