公開番号2025144473
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024044274
出願日2024-03-19
発明の名称折り畳み式標識具
出願人個人
代理人個人
主分類E01F 13/02 20060101AFI20250925BHJP(道路,鉄道または橋りょうの建設)
要約【課題】標識具の表示利用領域の増大を図り、かつ、簡易な機構で折り畳み状態を維持して運搬や保管を容易にする折り畳み式標識具を提供すること
【解決手段】折り畳み式標識具1は、平板状であって略台形形状の第1部材3、第2部材5および第3部材7が連結されてなる。第1部材3と第2部材5は、第1の紐蝶番11によって連結され、第2部材5と第3部材7は、第2の紐蝶番22によって連結され、展開した状態で連結されている第1部材3、第2部材5および第3部材7の一方の面を第1の面、他方の面を第2の面として、第1の面および第2の面の何れか一方の面を第1標識面とし、他方の面を第2標識面とする使用形態に組み立てられる。

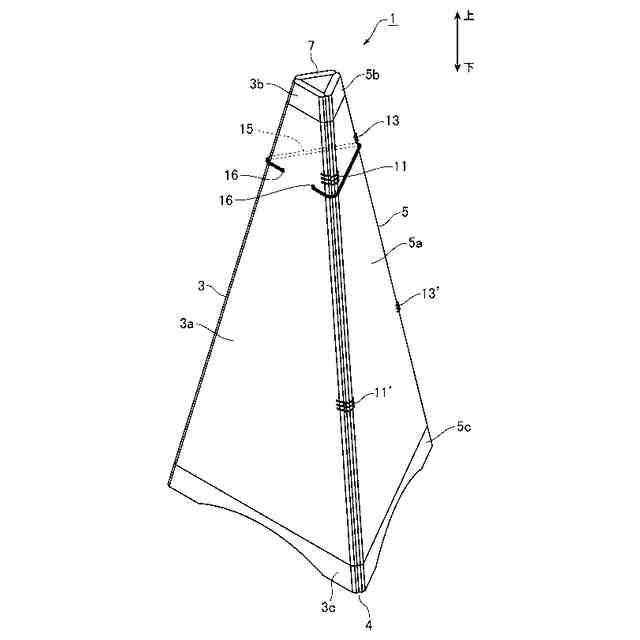

【選択図】図1

特許請求の範囲【請求項１】
平板状であって略台形形状の第１部材、第２部材および第３部材が連結されてなる折り畳み式標識具であって、
前記第１部材と前記第２部材は、第１の蝶番によって連結され、
前記第２部材と前記第３部材は、第２の蝶番によって連結され、
展開した状態で連結されている前記第１部材、前記第２部材および前記第３部材の一方の面を第１の面、他方の面を第２の面として、前記第１の面および前記第２の面の何れか一方の面を第１標識面とし、他方の面を第２標識面とする使用形態に組み立てられる、
ことを特徴とする折り畳み式標識具。
続きを表示（約 2,300 文字）【請求項２】

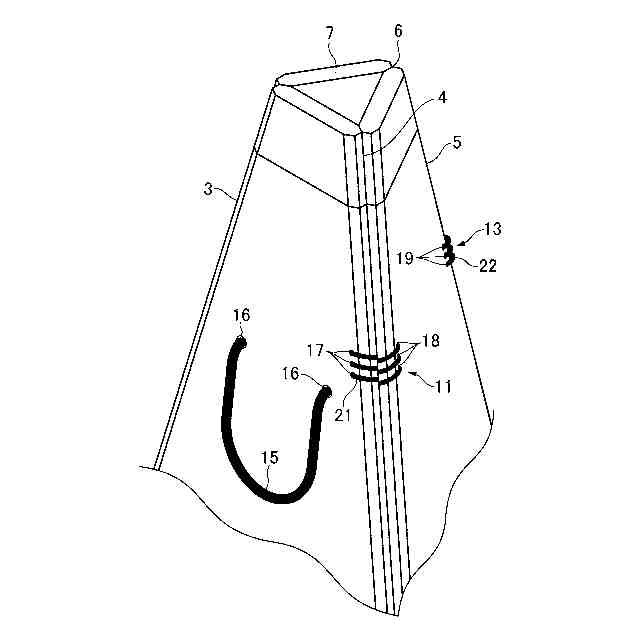

前記第１の蝶番および第２の蝶番は紐蝶番からなり、
前記第１の蝶番は、前記第１部材と前記第２部材を連結して、当該連結箇所を中心に前記第１部材と前記第２部材を相対的に３６０度回転可能に支持し、
前記第２の蝶番は、前記第２部材と前記第３部材を連結して、当該連結箇所を中心に前記第２部材と前記第３部材を相対的に３６０度回転可能に支持する、
ことを特徴とする請求項１に記載の折り畳み式標識具。
【請求項３】
前記第１の蝶番は一対の蝶番で構成され、一方の前記蝶番は前記第１部材と前記第２部材の上部側に設けられ、他方の前記蝶番は前記第１部材と前記第２部材の下部側に設けられ、
前記第２の蝶番は一対の蝶番で構成され、一方の前記蝶番は前記第２部材と前記第３部材の上部側に設けられ、他方の前記蝶番は前記第２部材と前記第３部材の下部側に設けられる、
ことを特徴とする請求項２に記載の折り畳み式標識具。
【請求項４】
前記第１部材には、当該第１部材と前記第２部材の連結辺上側近傍に第１の紐を挿し通すための第１の第１紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第１部材には、当該第１部材と前記第２部材の連結辺下側近傍に第３の紐を挿し通すための第３の第１紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第２部材には、前記第１部材と前記第２部材の連結辺上側近傍に前記第１の紐を挿し通すための第２の第１紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第２部材には、前記第１部材と前記第２部材の連結辺下側近傍に前記第３の紐を挿し通すための第４の第１紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第２部材には、前記第２部材と前記第３部材の連結辺上側近傍に第２の紐を挿し通すための第１の第２紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第２部材には、前記第２部材と前記第３部材の連結辺下側近傍に第４の紐を挿し通すための第３の第２紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第３部材には、前記第２部材と前記第３部材の連結辺上側近傍に前記第２の紐を挿し通すための第２の第２紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第３部材には、前記第２部材と前記第３部材の連結辺下側近傍に前記第４の紐を挿し通すための第４の第２紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第１の第１紐通し孔と前記第２の第１紐通し孔に前記第１の紐を交互に挿し通しながら前記第１部材と前記第２部材に掛け渡し、前記第３の第１紐通し孔と前記第４の第１紐通し孔に前記第３の紐を交互に挿し通しながら前記第１部材と前記第２部材に掛け渡して前記一対の第１の蝶番が構成され、
前記第１の第２紐通し孔と前記第２の第２紐通し孔に前記第２の紐を交互に挿し通しながら前記第２部材と前記第３部材に掛け渡し、前記第３の第２紐通し孔と前記第４の第２紐通し孔に前記第３の紐を交互に挿し通しながら前記第２部材と前記第３部材に掛け渡して前記一対の第２の蝶番が構成される、
ことを特徴とする請求項３に記載の折り畳み式標識具。
【請求項５】
前記第１部材、前記第２部材および第３部材は木材で形成され、
前記第１部材、前記第２部材および前記第３部材のそれぞれは、部材本体と、前記部材本体の上側に連結された上側分割部材と、前記部材本体の下側に連結された下側分割部材とが連結されてなり、
前記部材本体、前記上側分割部材および前記下側分割部材においては、前記部材本体の木目の方向と前記上側分割部材の木目の方向が異なるように木材が用いられ、前記部材本体の木目の方向と前記下側分割部材の木目の方向が異なるように木材が用いられる、
ことを特徴とする請求項１又は２に記載の折り畳み式標識具。
【請求項６】
前記第１部材、前記第２部材および前記第３部材のいずれかの上部近傍に固定用紐通し孔が幅方向に所定の間隔をおいて２つ穿設され、
標識使用形態に組み立てられた状態において、前記第１部材、前記第２部材および前記第３部材に掛け回すための伸縮性のある固定用紐が少なくとも２つの前記固定用紐通し孔を介して取り付けられている、
ことを特徴とする請求項１又は２に記載の折り畳み式標識具。
【請求項７】
前記第１部材、前記第２部材および前記第３部材のいずれかの上部近傍に固定用紐通し孔が幅方向に所定の間隔をおいて２つ穿設され、

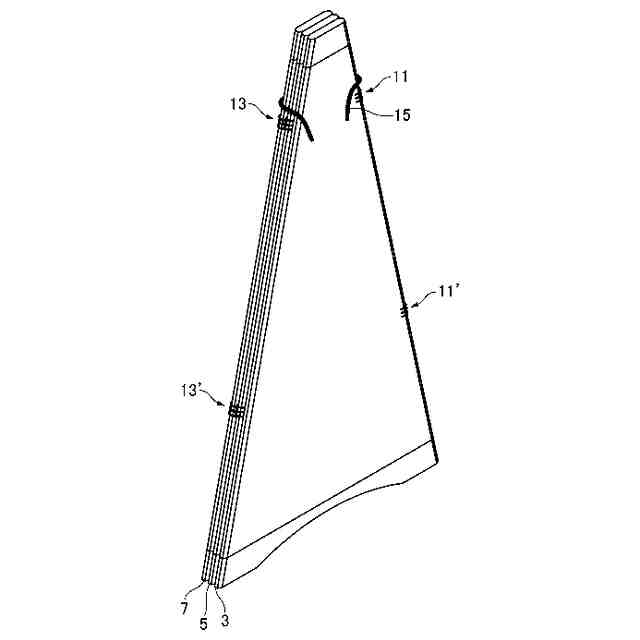

前記第１部材、前記第２部材および前記第３部材を折り畳んだ状態において、前記第１部材、前記第２部材および前記第３部材に掛け回すための伸縮性のある固定用紐が少なくとも２つの前記固定用紐通し孔を介して取り付けられている、
ことを特徴とする請求項１又は２に記載の折り畳み式標識具。
【請求項８】

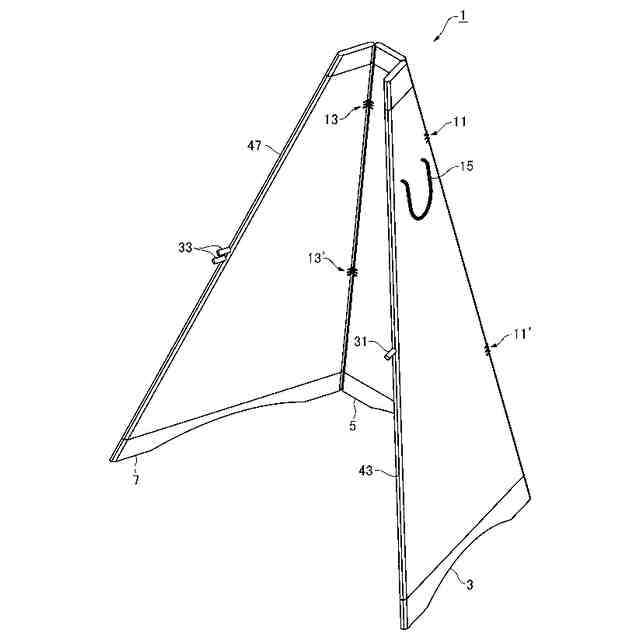

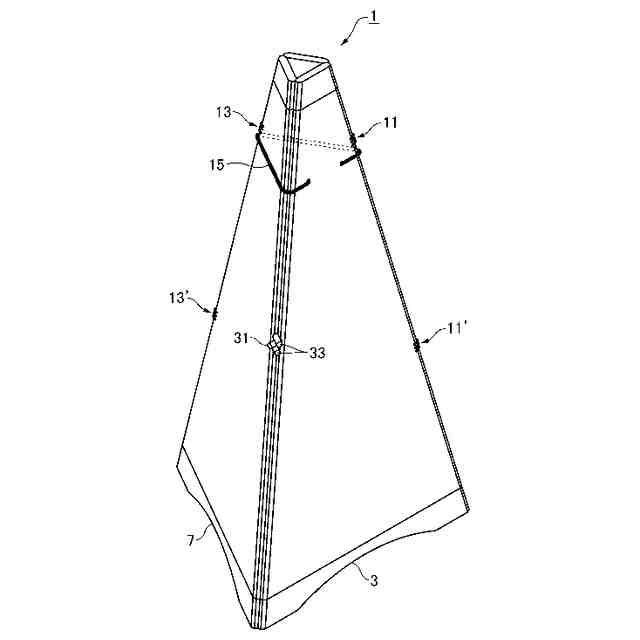

展開状態において左側の部材を前記第１部材とし、右側の部材を前記第３部材とし、前記第１部材と前記第３部材の間に配置される中央の部材を前記第２部材とした場合、前記第１部材の側面の中央近傍に第１突起部が立設され、前記第３部材の側面の中央近傍であって前記第３部材の高さ方向
に沿って所定間隔をおいて、第２突起部が２つ立設され、
組み立て状態において２つの前記第２突起部の間に前記第１突起部が挟持される、
ことを特徴とする請求項１又は２に記載の折り畳み式標識具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、折り畳み標識具に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
交通事故の検証現場や交通取締りの検問現場に並べ置かれる交通規制標識や、道路工事、電線工事、建設工事等の工事現場に並べ置かれる区画標識としては、全体が赤色等の着色プラスチックで一体成形されたコーン標識具が一般的に普及している。この普及品のコーン標識具は、四角いベース上に円錐形のコーン本体が突設された形態を有する。
【０００３】
このように全体がプラスチックで一体成形されたコーン標識具は、運搬や保管が不便であるという欠点があった。このような事情に鑑みて、折り畳んだときに運搬や保管に便利な偏平状態になる折り畳み式のコーン標識具が知られている（以下の特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開平１０－１０２４４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記した従来技術に係るコーン標識具は、工事現場等の区画標識として機能し、かつ運搬や保管に便利な折り畳み式であるが、コーン標識具の本来の機能、すなわち工事現場に並べ置かれる区画標識としての機能以外にも、例えば店舗の入り口やショッピングモールの中の飲食店への案内標識として利用したいという需要がある。この場合、案内情報はできる限り多く掲載できることが望ましいが、通常、三角錐体や四角錐台の場合内周面には表示しないので表示可能な領域は組み立て後の外周面部分だけである。
【０００６】
そこで、本発明は、標識具の表示利用領域の増大を図り、かつ、簡易な機構で折り畳み状態を維持して運搬や保管を容易にする折り畳み式標識具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
［１］本発明に係る折り畳み式標識具は、平板状であって略台形形状の第１部材（第１面部）、第２部材（第２面部）および第３部材（第３面部）が連結されてなる。第１部材と第２部材は、第１の蝶番によって連結され、前記第２部材と前記第３部材は、第２の蝶番によって連結されている。折り畳み式標識具は、展開した状態で連結されている前記第１部材、前記第２部材および前記第３部材の一方の面を第１の面、他方の面を第２の面として、前記第１の面および前記第２の面の何れか一方の面を第１標識面とし、他方の面を第２標識面とする使用形態に組み立てられる。
【０００８】
［２］本発明に係る折り畳み式標識具においては、前記第１の蝶番および第２の蝶番は紐蝶番からなり、前記第１の蝶番は、前記第１部材と前記第２部材を連結して、当該連結箇所を中心に前記第１部材と前記第２部材を相対的に３６０度回転可能に支持し、前記第２の蝶番は、前記第２部材と前記第３部材を連結して、当該連結箇所を中心に前記第２部材と前記第３部材を相対的に３６０度回転可能に支持する、
ことが好ましい。
【０００９】
［３］本発明に係る折り畳み式標識具においては、前記第１の蝶番は一対の蝶番で構成され、一方の前記蝶番は前記第１部材と前記第２部材の上部側に設けられ、他方の前記蝶番は前記第１部材と前記第２部材の下部側に設けられ、
前記第２の蝶番は一対の蝶番で構成され、一方の前記蝶番は前記第２部材と前記第３部材の上部側に設けられ、他方の前記蝶番は前記第２部材と前記第３部材の下部側に設けられる、
ことが好ましい。
【００１０】
［４］
本発明に係る折り畳み式標識具においては、前記第１部材には、当該第１部材と前記第２部材の連結辺上側近傍に第１の紐を挿し通すための第１の第１紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第１部材には、当該第１部材と前記第２部材の連結辺下側近傍に第３の紐を挿し通すための第３の第１紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、前記第２部材には、前記第１部材と前記第２部材の連結辺上側近傍に前記第１の紐を挿し通すための第２の第１紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第２部材には、前記第１部材と前記第２部材の連結辺下側近傍に前記第３の紐を挿し通すための第４の第１紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第２部材には、前記第２部材と前記第３部材の連結辺上側近傍に第２の紐を挿し通すための第１の第２紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第２部材には、前記第２部材と前記第３部材の連結辺下側近傍に第４の紐を挿し通すための第３の第２紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第３部材には、前記第２部材と前記第３部材の連結辺上側近傍に前記第２の紐を挿し通すための第２の第２紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第３部材には、前記第２部材と前記第３部材の連結辺下側近傍に前記第４の紐を挿し通すための第４の第２紐通し孔が高さ方向に沿って所定ピッチで複数穿設され、
前記第１の第１紐通し孔と前記第２の第１紐通し孔に前記第１の紐を交互に挿し通しながら前記第１部材と前記第２部材に掛け渡し、前記第３の第１紐通し孔と前記第４の第１紐通し孔に前記第３の紐を交互に挿し通しながら前記第１部材と前記第２部材に掛け渡して前記一対の第１の蝶番が構成され、
前記第１の第２紐通し孔と前記第２の第２紐通し孔に前記第２の紐を交互に挿し通しながら前記第２部材と前記第３部材に掛け渡し、前記第３の第２紐通し孔と前記第４の第２紐通し孔に前記第３の紐を交互に挿し通しながら前記第２部材と前記第３部材に掛け渡して前記一対の第２の蝶番が構成される
ことが好ましい。
（【００１１】以降は省略されています）
