公開番号2025164233
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068055
出願日2024-04-19
発明の名称プレストレストコンクリート構造物とその施工方法
出願人三井住友建設株式会社,西日本高速道路株式会社
代理人個人,個人
主分類E01D 19/12 20060101AFI20251023BHJP(道路,鉄道または橋りょうの建設)
要約【課題】複数のセグメントと緊張材とを備え、セグメントの補強が簡略化可能なプレストレストコンクリート構造物を提供する。
【解決手段】プレストレストコンクリート構造物1は、X方向に配列する第1及び第2のセグメント21、22と、第1及び第2のセグメント21、22にX方向の圧縮力を付与する緊張材4と、を有している。緊張材4はX方向に対して傾斜する傾斜部41を有し、第1及び第2のセグメント21、22は傾斜部41を収容する貫通孔5を有している。
【選択図】図2
特許請求の範囲【請求項１】
第１の方向に配列する第１及び第２のセグメントと、
前記第１及び第２のセグメントに前記第１の方向の圧縮力を付与する緊張材と、を有し、
前記緊張材は前記第１の方向に対して傾斜する傾斜部を有し、
前記第１及び第２のセグメントは前記傾斜部を収容する貫通孔を有する、プレストレストコンクリート構造物。
続きを表示（約 1,100 文字）【請求項２】
前記第１のセグメントは、厚さが一定の第１の本体部と、前記第１の本体部から下方に突き出す第１の突出部と、を有し、
前記第２のセグメントは、厚さが一定の第２の本体部と、前記第２の本体部から下方に突き出す第２の突出部と、を有し、
前記第１の突出部と前記第２の突出部は間詰材を介して前記第１の方向に互いに隣接し、
前記貫通孔は、少なくとも前記第１の突出部を通る第１の孔と、少なくとも前記第２の本体部を通る第２の孔と、を有する、請求項１に記載のプレストレストコンクリート構造物。
【請求項３】
前記第１の突出部の前記第１の方向の長さは前記第１の本体部の前記第１の方向の長さの２／３程度以下である、請求項２に記載のプレストレストコンクリート構造物。
【請求項４】
前記第１の孔は前記第１のセグメントを直線状に延び、前記第２の孔は前記第２のセグメントを湾曲して延びる、請求項２に記載のプレストレストコンクリート構造物。
【請求項５】
前記第１のセグメントは、前記第１の方向からみて複数の曲げ部を有する複数の第１の補強材を有し、
前記第２のセグメントは、前記第１の方向からみて複数の曲げ部を有する複数の第２の補強材を有し、
前記複数の第１の補強材と前記複数の第２の補強材は繊維強化プラスチックからなり、
前記複数の第１の補強材は同じ高さを有し、前記複数の第２の補強材は同じ高さを有し、
前記第１の突出部は前記第１の方向に一定の厚さを有し、前記第２の突出部は前記第１の方向に前記第１の突出部よりも小さい一定の厚さを有する、請求項２に記載のプレストレストコンクリート構造物。
【請求項６】
前記傾斜部の前記第１の方向に対する平均角度は１０度未満である、請求項１から５のいずれか１項に記載のプレストレストコンクリート構造物。
【請求項７】
前記第１のセグメントと前記第２のセグメントは、繊維補強コンクリートと、繊維強化プラスチックの補強材と、を有する、請求項１から５のいずれか１項に記載のプレストレストコンクリート構造物。
【請求項８】
前記第１及び第２のセグメントは床版である、請求項１から５のいずれか１項に記載のプレストレストコンクリート構造物。
【請求項９】
第１及び第２のセグメントを第１の方向に配置することと、
緊張材によって、前記第１及び第２のセグメントに前記第１の方向の圧縮力を付与することと、を有し、
前記緊張材は前記第１の方向に対して傾斜する傾斜部を有し、
前記第１及び第２のセグメントは前記傾斜部を収容する貫通孔を有する、プレストレストコンクリート構造物の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プレストレストコンクリート構造物とその施工方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
橋梁などに用いられる床版においては、床版の配列方向（橋梁の場合は橋軸方向）に圧縮力（プレストレス）を掛けることがよく行われる。この際、緊張材を全ての床版を貫通するように設けるのではなく、一部の連続する床版だけを貫通するように設けることがある。特許文献１には、床版の下部に突出部を設け、突出部に緊張材を配置した床版が記載されている。緊張材は突出部で曲げられ、緊張材の定着部は突出部の側面に設けられる。突出部の設けられた床版に隣接する床版は実質的に厚さが一定であり、この隣接する床版において緊張材は水平方向に延びている。従って、緊張材の、床版の配列方向に対して傾斜した傾斜部は一つの床版だけに収容されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－２００７３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
緊張材の傾斜部を収容した床版には緊張力が斜めに掛かる。従って、傾斜部を収容した床版には上下方向の引張力が生じる。この引張力の大きさは概ね傾斜部の平均的な傾斜角度に比例するため、床版の配列方向の寸法を大きくして傾斜角度を小さくすることで引張力を抑えることができる。しかし、床版の配列方向の寸法は、床版の移送や据付上の制約から十分に確保することが難しい場合がある。このため、特許文献１に記載された床版では上下方向の引張力を抑えることが難しく、引張力に耐えるための補強構造が複雑となる。同様の課題はプレストレスが掛かる床版以外のコンクリート製セグメントにも存在する。
【０００５】
本発明は、複数のセグメントと緊張材とを備え、セグメントの補強が簡略化可能なプレストレストコンクリート構造物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明のプレストレストコンクリート構造物は、第１の方向に配列する第１及び第２のセグメントと、第１及び第２のセグメントに第１の方向の圧縮力を付与する緊張材と、を有している。緊張材は前記第１の方向に対して傾斜する傾斜部を有し、第１及び第２のセグメントは傾斜部を収容する貫通孔を有している。
【発明の効果】
【０００７】
本発明によれば、複数のセグメントと緊張材とを備え、セグメントの補強が簡略化可能なプレストレストコンクリート構造物を提供することができる。
【図面の簡単な説明】
【０００８】

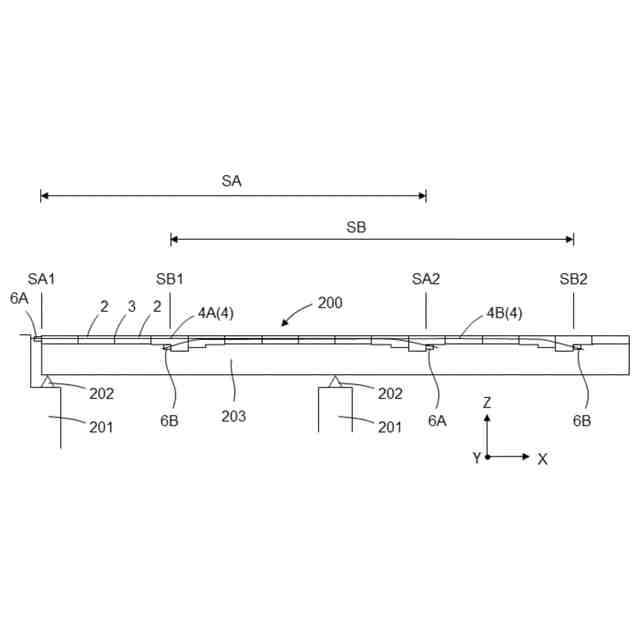

本発明の一実施形態に係るプレストレストコンクリート構造物を示す概念図である。

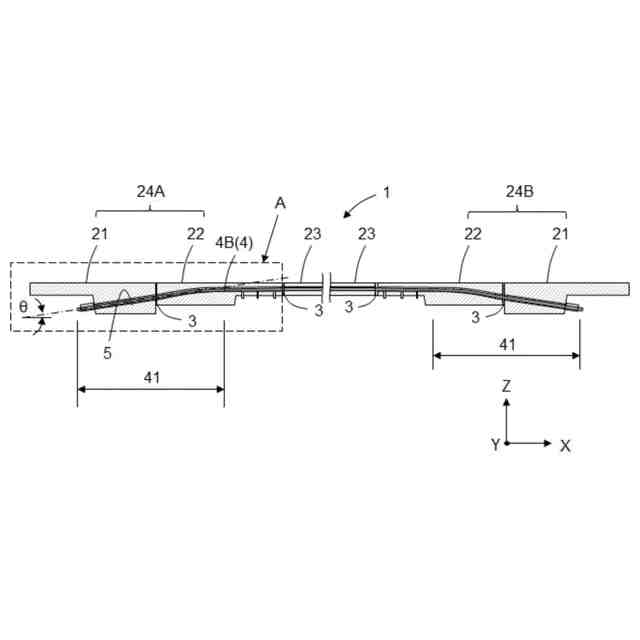

第２の緊張材の敷設範囲におけるプレストレストコンクリート構造物を示す概念図である。

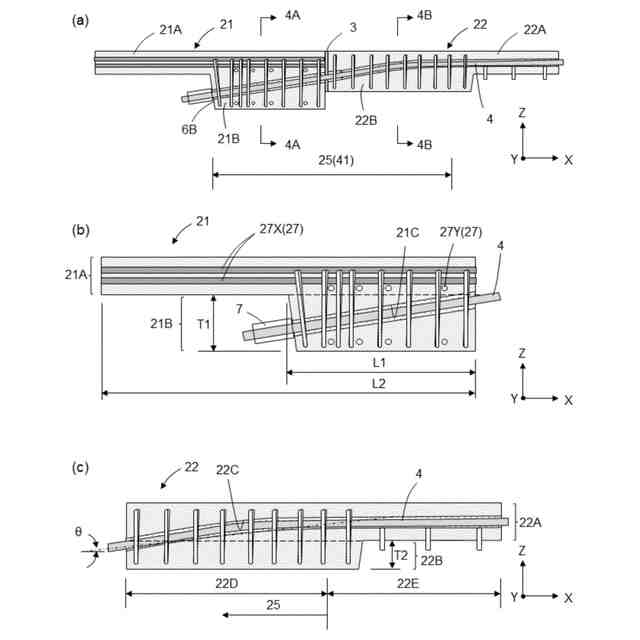

図２のＡ部の拡大図である。
図２のＡ部の断面図である。

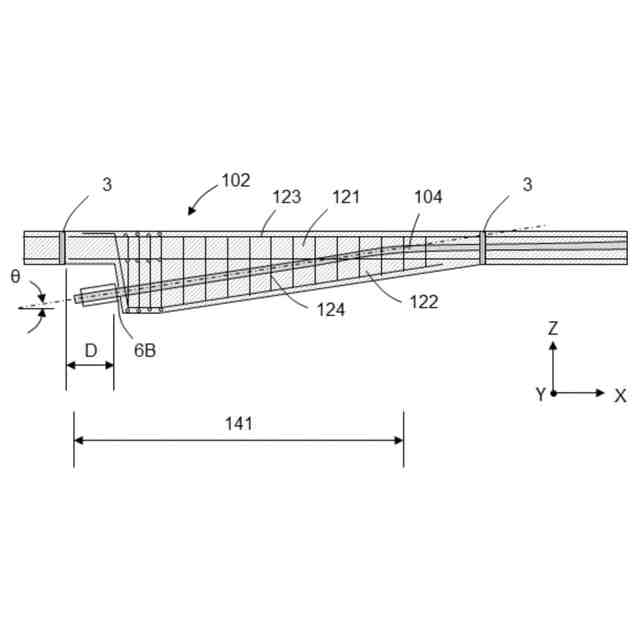

比較例のプレストレストコンクリート構造物を示す概念図である。

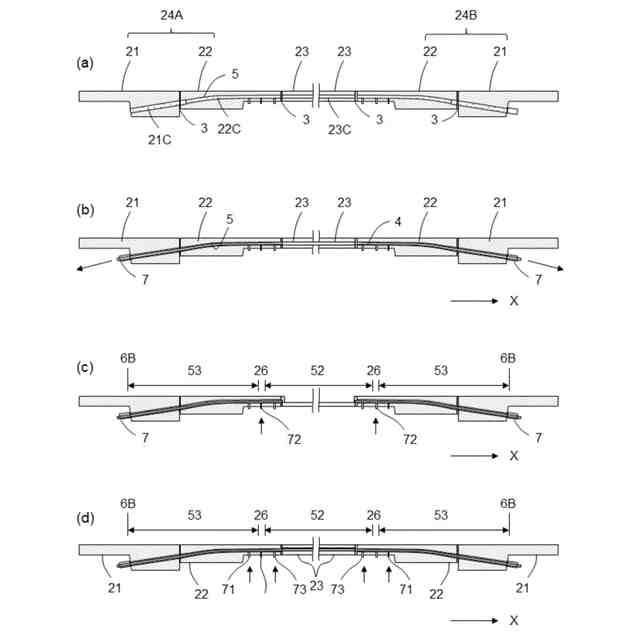

プレストレストコンクリート構造物の施工手順を示す概念図である。
【発明を実施するための形態】
【０００９】
図面を参照して本発明のプレストレストコンクリート構造物とその施工方法の実施形態について説明する。以下に述べる実施形態は橋梁等における床版を対象とするが、本発明は橋梁等における床版の架替工事及び新設工事のほか、プレストレスコンクリート橋の新設工事、橋梁における補修工事や補強工事にも適用することができる。以下の説明及び図面において、橋梁の橋軸方向ないし床版の配列方向を第１の方向ＸまたはＸ方向といい、橋梁の幅方向ないし橋軸直交方向を第２の方向ＹまたはＹ方向といい、Ｘ方向及びＹ方向と直交する方向を第３の方向ＺまたはＺ方向という。Ｘ方向とＹ方向は水平方向であるが、水平方向から多少傾斜していてもよく、Ｚ方向は鉛直方向であるが、鉛直方向から多少傾斜していてもよい。
【００１０】
図１は橋梁における床版の配置を示す概念図である。橋梁２００は、鉄筋コンクリート製の複数の橋脚２０１と、支承２０２を介して橋脚２０１に支持された複数の鉄骨梁２０３と、複数の鉄骨梁２０３に支持されたコンクリート製の複数の床版２と、を有している。複数の橋脚２０１はＸ方向に配列し、複数の鉄骨梁２０３はＹ方向に配列し、複数の床版２は間詰材３を介してＸ方向に配列している。床版２の上面にはアスファルトなどの舗装部（図示せず）が形成される。床版２は現場で施工することも可能であるが、通常は工場で生産される。複数の床版２は床版相互の継手構造にプレストレス力を用いるプレストレストコンクリート構造物（以下、構造物１という）の一部を構成する。
（【００１１】以降は省略されています）
