公開番号2025175403
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081495
出願日2024-05-20
発明の名称床版
出願人株式会社熊谷組
代理人個人
主分類E01D 19/12 20060101AFI20251126BHJP(道路,鉄道または橋りょうの建設)
要約【課題】辺縁面の長手方向に沿って隣り合う継手構成部材と継手構成部材との間のせん断耐力を向上させることができる床版を提供する。
【解決手段】本発明に係る床版10は、橋梁の桁の上に目地を介して隣り合うように設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版であって、目地と隣接する辺縁面11側には、床版継手装置を構成する継手構成部材(受部材2)を、当該辺縁面11の長手方向に沿って所定の間隔を隔てて複数備え、かつ、当該辺縁面11の長手方向に沿って所定の間隔を隔てて隣り合う継手構成部材(受部材2)と継手構成部材(受部材2)との間に設けられた補強部材9を備えた。
【選択図】図3
特許請求の範囲【請求項１】
橋梁の桁の上に目地を介して隣り合うように設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版であって、
目地と隣接する辺縁面側には、床版継手装置を構成する継手構成部材を、当該辺縁面の長手方向に沿って所定の間隔を隔てて複数備え、かつ、当該辺縁面の長手方向に沿って所定の間隔を隔てて隣り合う継手構成部材と継手構成部材との間に設けられた補強部材を備えたことを特徴とする床版。
続きを表示（約 180 文字）【請求項２】
補強部材は、補強部と当該補強部の両端側に設けられた端側係合部とを備え、
各端側係合部が辺縁面の長手方向に沿って所定の間隔を隔てて隣り合う各継手構成部材に係合されて、補強部が辺縁面の長手方向に沿って所定の間隔を隔てて隣り合う各継手構成部材間に延在するように床版のコンクリートに埋設されたことを特徴とする請求項１に記載の床版。

発明の詳細な説明【技術分野】
【０００１】
本発明は、橋梁の桁の上に目地を介して隣り合うように設置される床版に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
橋梁の桁の上に目地を介して隣り合うように設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版が知られている（特許文献１等参照）。
床版は、目地と隣接する辺縁面（端面）側に、床版継手装置を構成する継手構成部材を、当該辺縁面の長手方向に沿って所定の間隔を隔てて複数備えて構成されている。
床版継手装置は、橋梁の桁の上に隣り合うように設置される一方の床版と他方の床版とを接続するための装置であって、一方の床版に設けられるＣ型金物と呼ばれるような継手構成部材としての受部材と、他方の床版に設けられるＣ型金物と呼ばれるような継手構成部材としての受部材と、これら各受部材をＨ型金物と呼ばれるような繋ぐ繋ぎ部材とを備えて構成される。
継手構成部材としての受部材は、係合凹部を有した継手機能部としての被係合部と、当該被係合部を床版のコンクリートに定着させるために当該床版のコンクリートに定着される定着部材とを備える。
繋ぎ部材は、一方の受部材の係合凹部に係合する一方の係合部と、他方の受部材の係合凹部に係合する他方の係合部と、一方の係合部と他方の係合部とを繋ぐ連結部とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５９２３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来の床版は、辺縁面の長手方向に沿って所定の間隔を隔てて継手構成部材を備えた構成となっているが、当該辺縁面の長手方向に沿って隣り合う継手構成部材と継手構成部材との間は、コンクリートだけであるので、当該隣り合う継手構成部材と継手構成部材との間の間隔が大きくなるほど、当該間隔部分でのせん断抵抗が小さくなり、床版に車両荷重が加わり続けることで、当該間隔部分に、せん断ひび割れが進行して押抜せん断破壊等が生じる恐れがある。
本発明は、上述した課題に鑑みてなされたものであり、辺縁面の長手方向に沿って隣り合う継手構成部材と継手構成部材との間のせん断耐力を向上させることができる床版を提供するものである。
【課題を解決するための手段】
【０００５】
本発明に係る床版は、橋梁の桁の上に目地を介して隣り合うように設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版であって、目地と隣接する辺縁面側には、床版継手装置を構成する継手構成部材を、当該辺縁面の長手方向に沿って所定の間隔を隔てて複数備え、かつ、当該辺縁面の長手方向に沿って所定の間隔を隔てて隣り合う継手構成部材と継手構成部材との間に設けられた補強部材を備えたことを特徴とする。
また、補強部材は、補強部と当該補強部の両端側に設けられた端側係合部とを備え、各端側係合部が辺縁面の長手方向に沿って所定の間隔を隔てて隣り合う各継手構成部材に係合されて、補強部が辺縁面の長手方向に沿って所定の間隔を隔てて隣り合う各継手構成部材間に延在するように床版のコンクリートに埋設されたことを特徴とする。
本発明に係る床版によれば、辺縁面の長手方向に沿って隣り合う継手構成部材と継手構成部材との間のせん断耐力を向上させることができ、押抜せん断破壊等を抑制できる床版を提供できるようになった。
【図面の簡単な説明】
【０００６】

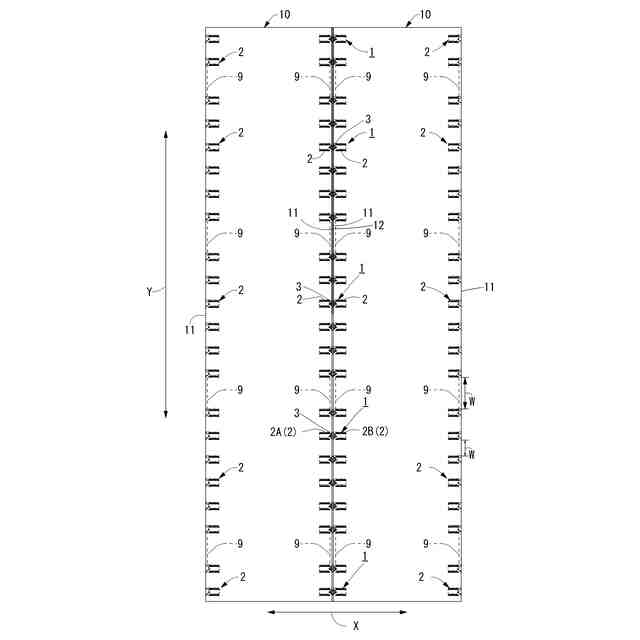

床版を示す平面図（実施形態１）。

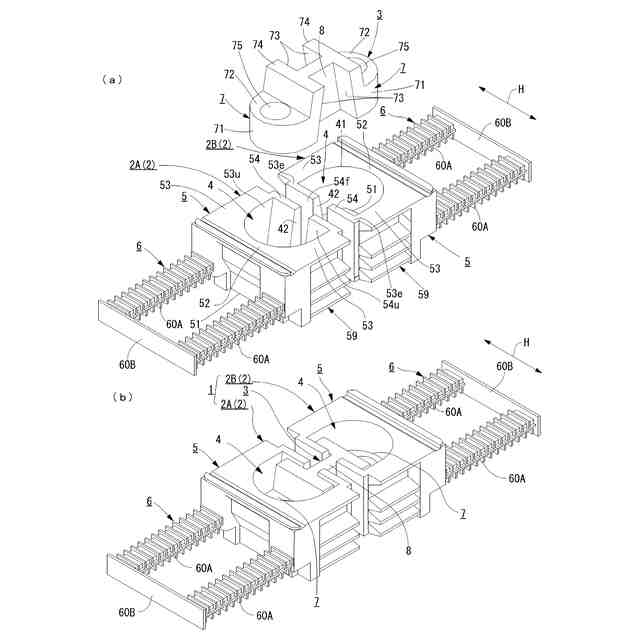

床版継手装置を示す図であり、（ａ）は床版継手装置の分解斜視図、（ｂ）は床版継手装置の斜視図（実施形態１）。

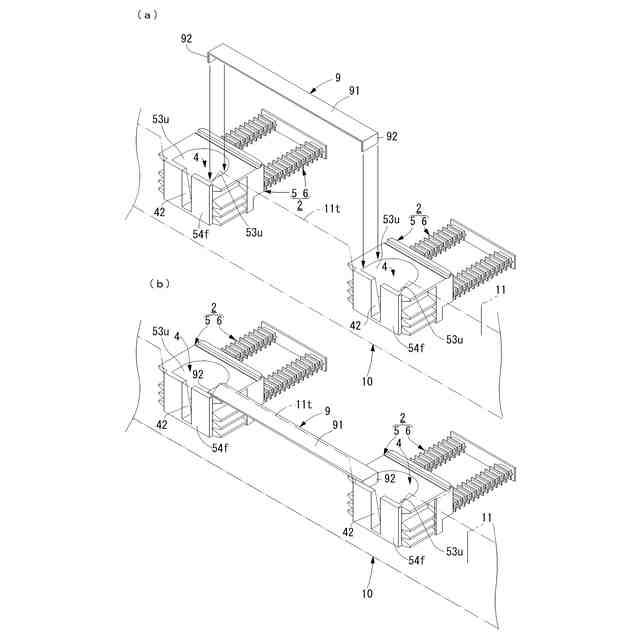

各受部材間に設けられる補強部材を示し、（ａ）は設置前の補強部材を示す斜視図、（ｂ）は設置後の補強部材を示す斜視図（実施形態１）。

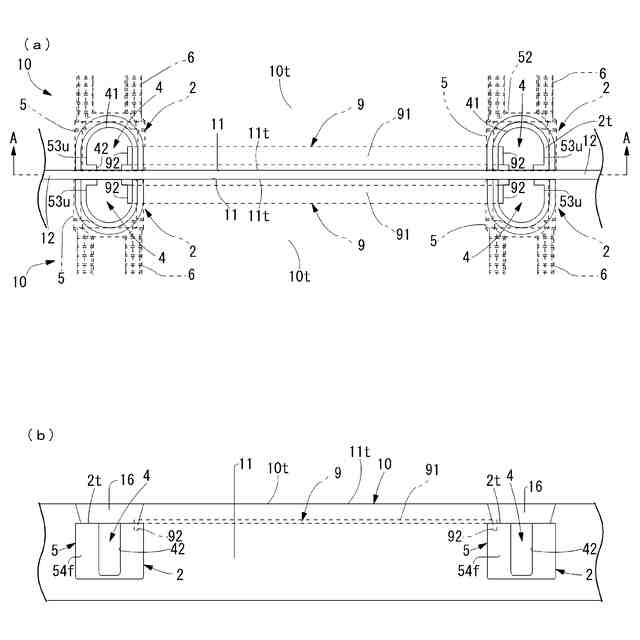

（ａ）は補強部材を床版の上方から見た平面図、（ｂ）は（ａ）のＡ－Ａ矢視図（実施形態１）。
【発明を実施するための形態】
【０００７】
実施形態１
図１に示すように、実施形態１に係る床版１０は、例えば橋梁の橋軸方向Ｘに沿って図外の桁の上に目地１２を介して隣り合うように設置されて床版継手装置１により接続される四角形板状の鉄筋コンクリート製の床版であって、辺縁面１１の長手方向に沿って所定の間隔を隔てて隣り合うように設けられた複数の受部材２，２…と、辺縁面１１の長手方向に沿って所定の間隔を隔てて隣り合う受部材２と受部材２との間のコンクリート部分を補強する補強部材９とを備えた構成とした。
尚、図１は橋梁の橋軸方向Ｘに沿って桁の上に目地１２を介して互いに隣り合うように配置された床版１０，１０が床版継手装置１により連結された状態を上方から見た平面図であり、当該平面図は目地１２に未だ充填材が充填されていない状態での平面図である。
また、鉄筋コンクリート製の床版１０とは、例えば、鉄筋、又は、ＰＣ鋼線、又は、鋼材、又は、これら鉄筋、鋼材、ＰＣ鋼線のうちの２つ以上を内蔵した床版である。
また、受部材２は、床版継手装置１を構成する継手構成部材である。
【０００８】
即ち、床版１０は、目地１２と隣接する辺縁面１１側に、床版継手装置１を構成する受部材２を、当該辺縁面１１の長手方向に沿って所定の間隔を隔てて複数備え、かつ、当該辺縁面１１の長手方向に沿って所定の間隔を隔てて隣り合う受部材２と受部材２との間に設けられた補強部材９を備えて構成される。
尚、図１においては、辺縁面１１の長手方向に沿って所定の間隔を隔てて隣り合う受部材２と受部材２との間の間隔部分Ｗが長い部分にのみ補強部材９を設けた床版１０を例示しているが、辺縁面１１の長手方向に沿って所定の間隔を隔てて隣り合う受部材２と受部材２との間の全ての間隔部分Ｗ，Ｗ…に補強部材９を設けた構成としても良い。
即ち、実施形態１に係る床版１０は、辺縁面１１の長手方向に沿って所定の間隔を隔てて隣り合う受部材２と受部材２との間の全ての間隔部分Ｗ，Ｗ…において補強部材９を備えた構成、あるいは、辺縁面１１の長手方向に沿って所定の間隔を隔てて隣り合う受部材２と受部材２との間の間隔部分Ｗにおいて、せん断耐力を向上させたい少なくとも１つ以上の間隔部分Ｗに補強部材９を備えた構成であればよい。
【０００９】
床版１０は、床版継手装置１を構成する一対の受部材２，２…のうちの片方の受部材２を、辺縁面１１の長手方向に沿って所定の間隔を隔てて複数備えた構成となっている。
即ち、実施形態１に係る床版１０は、例えば図１に示すように、橋梁の橋軸直角方向Ｙに沿って延長して目地１２と隣接する辺縁面１１側に、床版継手装置１を構成する一対の受部材２，２…のうちの片方の受部材２を、当該辺縁面１１の長手方向（橋軸直角方向Ｙ）に沿って所定の間隔を隔てて複数備えた構成となっている。
【００１０】
以下、床版継手装置１の一例について説明する。
図１，図２に示すように、床版継手装置１は、橋梁の橋軸方向Ｘに沿って隣り合う各床版１０，１０の辺縁面１１，１１側に設けられた各受部材２Ａ（２），２Ｂ（２）と、隣り合う各床版１０，１０の辺縁面１１，１１側に設けられた各受部材２Ａ（２），２Ｂ（２）を繋ぐ繋ぎ部材３とを備えて構成される。
即ち、図１に示すように、橋梁の橋軸方向Ｘに沿って隣り合う一方の床版１０の辺縁面１１側に設置された一方の受部材２Ａ（２）と隣り合う他方の床版１０の辺縁面１１側に設置された他方の受部材２Ｂ（２）とが繋ぎ部材３により連結されることによって、隣り合うように配置された一方の床版１０と他方の床版１０とが床版継手装置１を介して連結されることになる。
（【００１１】以降は省略されています）
