公開番号2025135071
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032650
出願日2024-03-05
発明の名称コンクリート打設装置
出願人株式会社熊谷組
代理人個人
主分類E04G 21/02 20060101AFI20250910BHJP(建築物)
要約【課題】傾斜地において傾斜に沿って設けられたコンクリート打設対象位置にコンクリートを打設する作業を、効率的に行えるようにしたコンクリート打設装置を提供する。
【解決手段】傾斜に沿って設けられたコンクリート打設対象位置にコンクリートを打設するためのコンクリート打設装置であって、移動手段と、移動手段により移動可能に設けられたコンクリート打設手段3とを備え、移動手段は、コンクリート積込場からコンクリート打設対象位置の横に傾斜地の傾斜に沿って延長するように設けられた移動路と、移動路を移動可能な移動体とを備え、コンクリート打設手段3は、コンクリートを運搬及び打設するためのバケット5と、バケットを揺動可能に支持するバケット支持装置4と、バケットから放出されたコンクリートをコンクリート打設対象位置に導くシュート8と、シュート8は、上流部81と、下流部82と、コンクリートの溢れ止め部83とを備えた。
【選択図】図4
特許請求の範囲【請求項１】
傾斜地において傾斜に沿って設けられたコンクリート打設対象位置にコンクリートを打設するためのコンクリート打設装置であって、
移動手段と、
移動手段により移動可能に設けられたコンクリート打設手段とを備え、
移動手段は、
コンクリート積込場からコンクリート打設対象位置の横に傾斜地の傾斜に沿って延長するように設けられた移動路と、
移動路を移動可能に設けられた移動体とを備え、
コンクリート打設手段は、
コンクリートを運搬及び打設するためのバケットと、
バケットを揺動可能に支持するバケット支持装置と、
バケットから放出されたコンクリートをコンクリート打設対象位置に導くシュートと、
を備え、
シュートは、コンクリート打設手段が移動手段によりコンクリート打設対象位置の横のコンクリート打設作業場所に移動した際に、バケットのコンクリート放出口の下方に位置するとともに傾斜地の傾斜に沿って延長する断面凹状の流路を有した上流部と、上流部の終端からコンクリート打設対象位置の方向に向けて延長する断面凹状の流路を有した下流部と、コンクリート打設対象位置から遠い側に位置される上流部の終端と下流部の始端との境界位置において、境界位置の上方近傍に、上流部を流下してくるコンクリートの溢れ止め部とを備えたことを特徴とするコンクリート打設装置。
続きを表示（約 780 文字）【請求項２】
溢れ止め部は、上流部の流路の左右の側壁部のうちコンクリート打設対象位置から遠い側に位置される一方の側壁部の終端側から当該一方の側壁部と連続する下流部の一方の側壁部の終端側にかけて、当該上流部の一方の側壁部の上端及び下流部の一方の側壁部の上端よりも上方に延長する壁体により構成されたことを特徴とする請求項１に記載のコンクリート打設装置。
【請求項３】
バケット支持装置は、
直方体形状の枠体により構成された架台と、バケットを揺動可能に支持するバケット支持機構とを備え、
架台は、
下側に位置される左右の長手側横材と前後の短手側横材とによって長方形枠に形成された下枠部と、
上側に位置される左右の長手側横材と前後の短手側横材とによって長方形枠に形成された上枠部と、
左側に位置される上下の長手側横材と前後の縦材とによって長方形枠に形成された左枠部と、
右側に位置される上下の長手側横材と前後の縦材とによって長方形枠に形成された右枠部と、
前側の左右に位置される縦材と前側の上下に位置される短手側横材とによって長方形枠に形成された前枠部と、
後側の左右に位置される縦材と後側の上下に位置される短手側横材とによって長方形枠に形成された後枠部と、を備えた直方体状の枠体により構成され、
バケット支持機構は、上枠部の左右の長手側横材間に亘って設けられてバケットを揺動可能に支持する支持軸を備えたことを特徴とする請求項１に記載のコンクリート打設装置。
【請求項４】
バケットを複数備え、シュートの上流部が複数の各バケットの各コンクリート放出口の下方に位置されるように設けられたことを特徴する請求項１乃至請求項３のいずれか一項に記載のコンクリート打設装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、傾斜地において傾斜に沿って設けられたコンクリート打設対象位置にコンクリートを打設するためのコンクリート打設装置に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
傾斜した場合であっても内部に収容された生コンクリートが外部にこぼれ落ちることがなく、且つ、作業現場における作業性も良好な生コンクリート運搬用バケット装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平９－１４４３１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された生コンクリート運搬用バケット装置は、特に急峻な山腹を移送する際に、傾斜した場合であっても内部に収容された生コンクリートが外部にこぼれ落ちることがないように構成されたバケット装置であって、傾斜地において傾斜に沿って設けられたコンクリート打設対象位置にコンクリートを打設する際に用いられるバケット装置ではない。
本発明は、傾斜地において傾斜に沿って設けられたコンクリート打設対象位置にコンクリートを打設する作業を、効率的に行えるようにしたコンクリート打設装置を提供するものである。
【課題を解決するための手段】
【０００５】
本発明に係るコンクリート打設装置は、傾斜地において傾斜に沿って設けられたコンクリート打設対象位置にコンクリートを打設するためのコンクリート打設装置であって、移動手段と、移動手段により移動可能に設けられたコンクリート打設手段とを備え、移動手段は、コンクリート積込場からコンクリート打設対象位置の横に傾斜地の傾斜に沿って延長するように設けられた移動路と、移動路を移動可能に設けられた移動体とを備え、コンクリート打設手段は、コンクリートを運搬及び打設するためのバケットと、バケットを揺動可能に支持するバケット支持装置と、バケットから放出されたコンクリートをコンクリート打設対象位置に導くシュートと、を備え、シュートは、コンクリート打設手段が移動手段によりコンクリート打設対象位置の横のコンクリート打設作業場所に移動した際に、各バケットのコンクリート放出口の下方に位置するとともに傾斜地の傾斜に沿って延長する断面凹状の流路を有した上流部と、上流部の終端からコンクリート打設対象位置の方向に向けて延長する断面凹状の流路を有した下流部と、コンクリート打設対象位置から遠い側に位置される上流部の終端と下流部の始端との境界位置において、境界位置の上方近傍に、上流部を流下してくるコンクリートの溢れ止め部とを備えたことを特徴とする。
また、溢れ止め部は、上流部の流路の左右の側壁部のうちコンクリート打設対象位置から遠い側に位置される一方の側壁部の終端側から当該一方の側壁部と連続する下流部の一方の側壁部の終端側にかけて、当該上流部の一方の側壁部の上端及び下流部の一方の側壁部の上端よりも上方に延長する壁体により構成されたことを特徴とする。
また、バケット支持装置は、直方体形状の枠体により構成された架台と、バケットを揺動可能に支持するバケット支持機構とを備え、架台は、下側に位置される左右の長手側横材と前後の短手側横材とによって長方形枠に形成された下枠部と、上側に位置される左右の長手側横材と前後の短手側横材とによって長方形枠に形成された上枠部と、左側に位置される上下の長手側横材と前後の縦材とによって長方形枠に形成された左枠部と、右側に位置される上下の長手側横材と前後の縦材とによって長方形枠に形成された右枠部と、前側の左右に位置される縦材と前側の上下に位置される短手側横材とによって長方形枠に形成された前枠部と、後側の左右に位置される縦材と後側の上下に位置される短手側横材とによって長方形枠に形成された後枠部と、を備えた直方体状の枠体により構成され、バケット支持機構は、上枠部の左右の長手側横材間に亘って設けられてバケットを揺動可能に支持する支持軸を備えたことを特徴とする。
また、バケットを複数備え、シュートの上流部が複数の各バケットの各コンクリート放出口の下方に位置されるように設けられたことを特徴する。
本発明に係るコンクリート打設装置によれば、傾斜地において傾斜に沿って設けられたコンクリート打設対象位置にコンクリートを打設する作業を、効率的に行えるようになる。
特に、溢れ止め部を有したシュートを備えたので、傾斜地において傾斜に沿って設けられたコンクリート打設対象位置に必要な量のコンクリートを、早く的確に送り出すことができるようになり、傾斜地に設けられたコンクリート打設対象位置へのコンクリート打設作業を、効率的に行えるようになる。
【図面の簡単な説明】
【０００６】

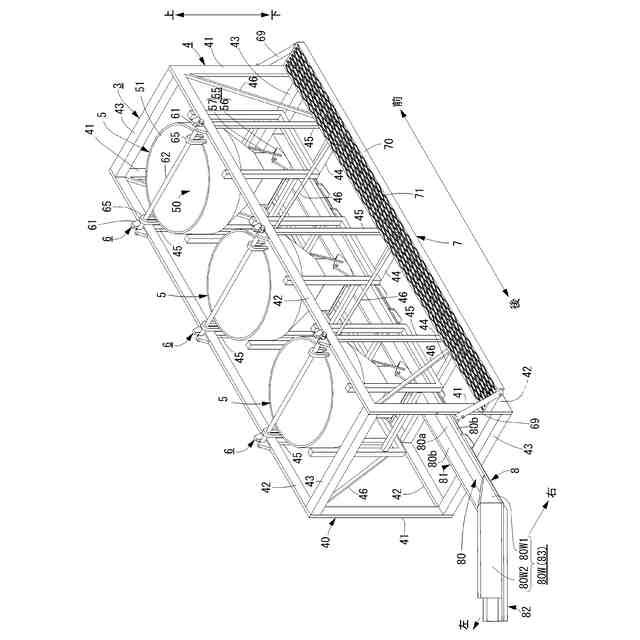

コンクリート打設装置のコンクリート打設手段を示す斜視図。

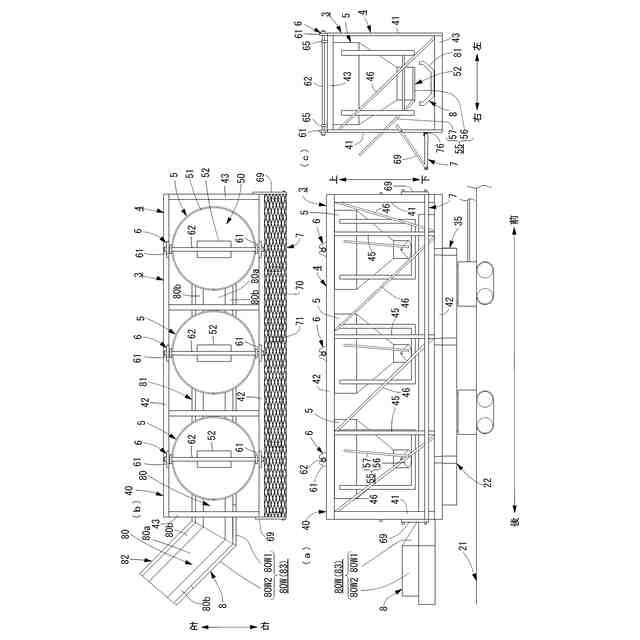

コンクリート打設装置を示す図であり、（ａ）は正面図、（ｂ）は平面図、（ｃ）は右側面図（移動手段は省略した）である。

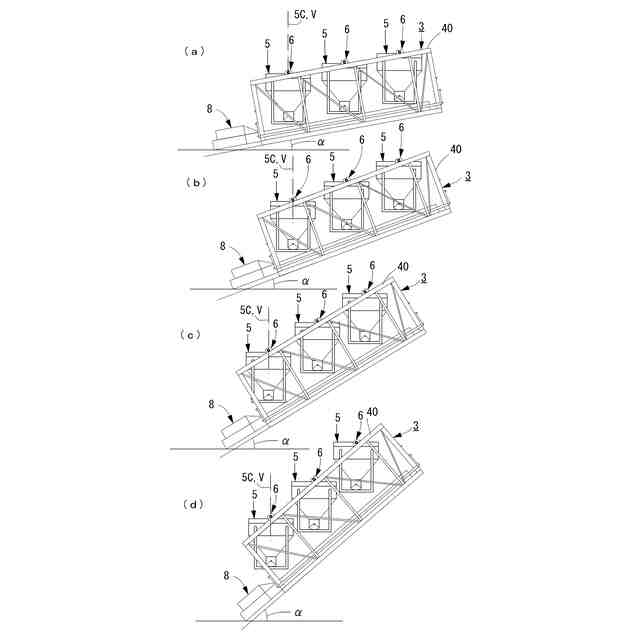

コンクリート打設手段の傾斜形態を示す図。

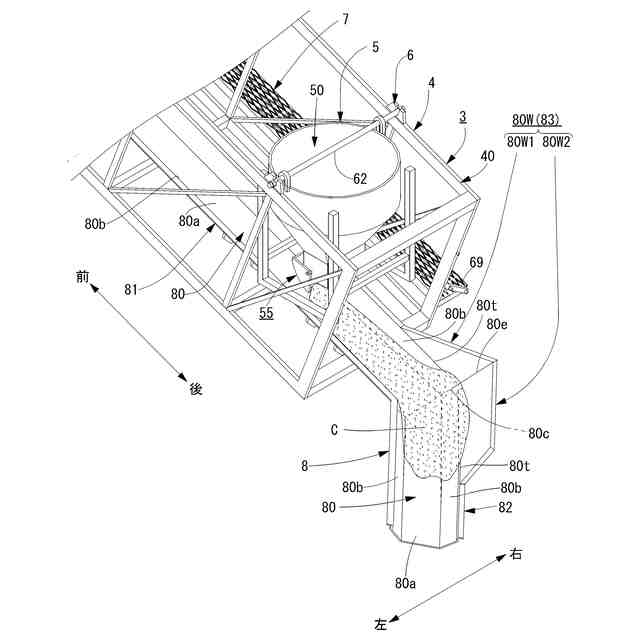

コンクリート打設時におけるシュートによるコンクリート溢れ止め機能を示す斜視図。

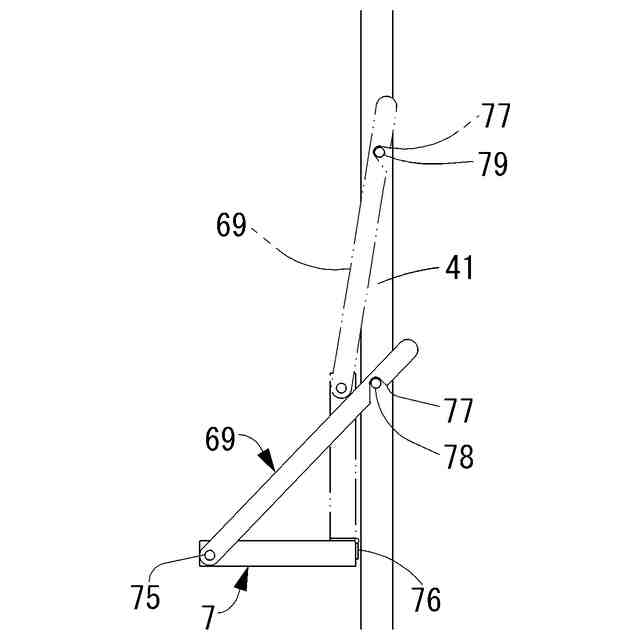

折り畳み可能に構成された作業床の使用時状態、及び、不使用時状態を示す図。

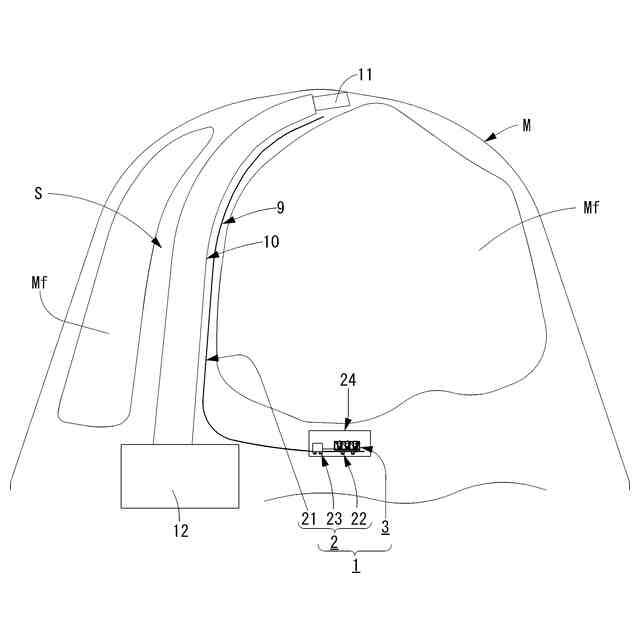

現場でのコンクリート打設対象位置とコンクリート打設装置との関係を示す図。
【発明を実施するための形態】
【０００７】
実施形態１
実施形態１に係るコンクリート打設装置は、例えば図６に示すように、傾斜地Ｓにおいて傾斜に沿って設けられたコンクリート打設対象位置１０にコンクリート（生コンクリート）Ｃ（図４参照）を打設するためのコンクリート打設装置１である。
【０００８】
傾斜地Ｓは、例えば、山Ｍの山肌に沿った傾斜面である。Ｍｆは山Ｍの森林部である。
コンクリート打設対象位置１０は、例えば、山Ｍの頂上部に設けられた取水設備１１から水力発電所の建屋１２に水を送るための図外の水圧管路を設置するためのコンクリート台を構築する場所である。
【０００９】
図６に示すように、コンクリート打設装置１は、移動手段２と、移動手段２により移動可能に設けられたコンクリート打設手段３とを備える。
【００１０】
移動手段２は、移動路２１と、移動路２１を移動可能に設けられた移動体２２と、移動体２２と連結された動力車２３とを備え、移動体２２及び移動体２２上に連結されたコンクリート打設手段３を動力車２３で移動させる構成である。
移動路２１は、コンクリート打設対象位置１０の横の傾斜地Ｓの傾斜に沿って延長するように、コンクリート積込場２４とコンクリート打設対象位置１０の横のコンクリート打設作業場所９とに亘って連続するように設けられる。
即ち、移動路２１は、コンクリート積込場２４からコンクリート打設対象位置１０の横に傾斜地Ｓの傾斜に沿って延長するように設けられている。
例えば、移動路２１はレール、移動体２２は、レール２１上を移動するための台車等により構成される。
移動手段２としては、例えば、モノレール方式等の移動手段が用いられる。
（【００１１】以降は省略されています）
