公開番号2025143676
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043026
出願日2024-03-19
発明の名称木材接合部材
出願人株式会社熊谷組
代理人個人
主分類E04B 1/58 20060101AFI20250925BHJP(建築物)
要約【課題】木材に対する加工が容易で、木材の加工コストを抑えることができる木材接合部材を提供する。
【解決手段】本発明の木材接合部材1は、一方の木材に取付けられる一方側取付部材2Aと、他方の木材に取付けられる他方側取付部材2Bと、一方側取付部材と他方側取付部材と繋ぐ繋ぎ部材3と、固定手段4A,4Bとを備え、一方側取付部材、及び、他方側取付部材は、管部20を備え、管部20は、木材に形成された穴に嵌合する嵌合管部21と、穴の外側に突出させる接続側管部22とを備え、嵌合管部21は、複数の接着剤充填用貫通孔23を備え、接続側管部22は、固定手段を構成する軸材(ボルト40の軸部)を貫通させるための軸材貫通孔24を備え、繋ぎ部材3は、一方側取付部材及び他方側取付部材の接続側管部22,22が挿入されて、接続側管部22の軸材貫通孔24と合致する軸材貫通孔34を備えた管により構成された。
【選択図】図1
特許請求の範囲【請求項１】
一方の木材に取付けられる一方側取付部材と、他方の木材に取付けられる他方側取付部材と、一方側取付部材と他方側取付部材と繋ぐ繋ぎ部材と、一方側取付部材と繋ぎ部材とを固定する一方側の固定手段と、他方側取付部材と繋ぎ部材とを固定する他方側の固定手段とを備えて構成された木材接合部材であって、
一方側取付部材、及び、他方側取付部材は、管部を備え、
管部は、木材に形成された穴に嵌合する嵌合管部と、穴の外側に突出させる接続側管部とを備え、
嵌合管部は、管の内側から管の外側に接着剤を流出させるための複数の接着剤充填用貫通孔を備え、
接続側管部は、固定手段を構成する軸材を貫通させるための軸材貫通孔を備え、
繋ぎ部材は、一方側取付部材の接続側管部及び他方側取付部材の接続側管部が挿入されて、接続側管部の軸材貫通孔と合致する軸材貫通孔を備えた管により構成されたことを特徴とする木材接合部材。
続きを表示（約 150 文字）【請求項２】
管部の周面より突出するように設けられた鍔部を備え、
鍔部は、嵌合管部と接続側管部との境界に設けられたことを特徴とする請求項１に記載の木材接合部材。
【請求項３】
嵌合管部の先端側は斜めに切断された先鋭部に構成されたことを特徴とする請求項１に記載の木材接合部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木材同士を接合するための木材接合部材に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
木材同士を接合するための木材接合部材、例えば、木製柱と木製梁、木製梁と木製梁等の木材同士を接合するための木材接合部材が知られている（特許文献１，２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０５６２４９号公報
特開２０００－２７３９５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、木材同士を接合するための上述したような従来の木材接合部材によれば、木材に、接合部材を貫通させる貫通孔や接合部材を挿入するための挿入孔等を形成しなくてはならず、木材に対する複雑な加工手間が必要となり、木材の加工コストが高くなる等の課題があった。
本発明は、木材に対する加工が容易で、木材の加工コストを抑えることができるとともに、施工性に優れた木材接合部材を提供するものである。
【課題を解決するための手段】
【０００５】
本発明に係る木材接合部材は、一方の木材に取付けられる一方側取付部材と、他方の木材に取付けられる他方側取付部材と、一方側取付部材と他方側取付部材と繋ぐ繋ぎ部材と、一方側取付部材と繋ぎ部材とを固定する一方側の固定手段と、他方側取付部材と繋ぎ部材とを固定する他方側の固定手段とを備えて構成された木材接合部材であって、一方側取付部材、及び、他方側取付部材は、管部を備え、管部は、木材に形成された穴に嵌合する嵌合管部と、穴の外側に突出させる接続側管部とを備え、嵌合管部は、管の内側から管の外側に接着剤を流出させるための複数の接着剤充填用貫通孔を備え、接続側管部は、固定手段を構成する軸材を貫通させるための軸材貫通孔を備え、繋ぎ部材は、一方側取付部材の接続側管部及び他方側取付部材の接続側管部が挿入されて、接続側管部の軸材貫通孔と合致する軸材貫通孔を備えた管により構成されたことを特徴とする。
また、管部の周面より突出するように設けられた鍔部を備え、鍔部は、嵌合管部と接続側管部との境界に設けられたことを特徴とする。
また、嵌合管部の先端側は斜めに切断された先鋭部に構成されたことを特徴とする。
本発明に係る木材接合部材によれば、木材に対する加工が容易で、木材の加工コストを抑えることができるとともに、施工性に優れた木材接合部材を提供できるようになる。
【図面の簡単な説明】
【０００６】

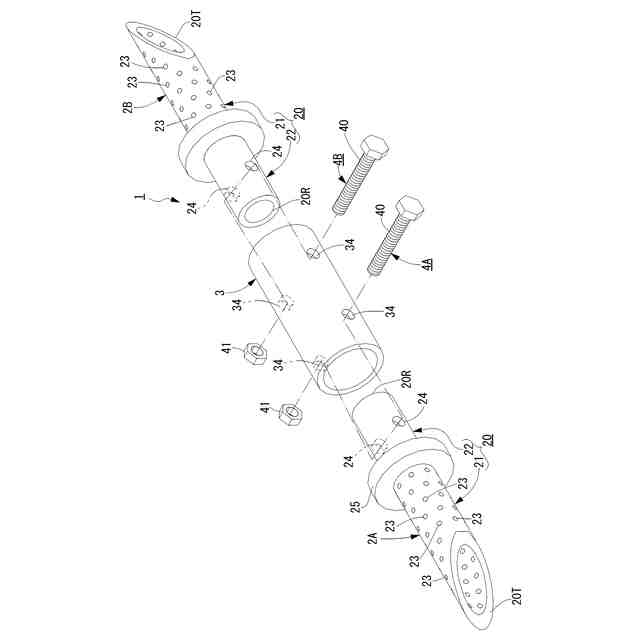

木材接合部材を示す分解斜視図（実施形態１）。

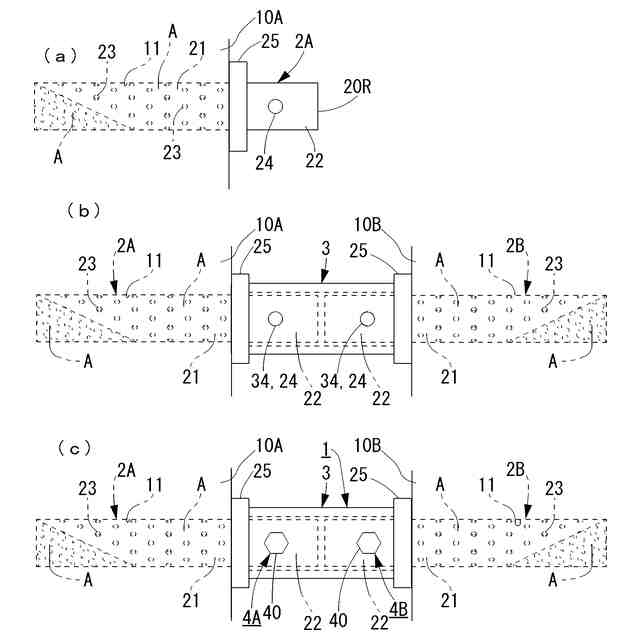

木材接合部材を用いた木材接合方法の手順を示す図（実施形態１）。

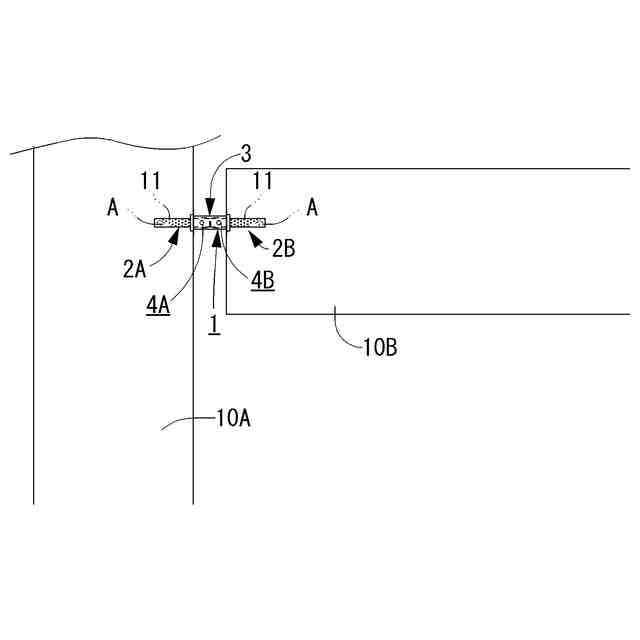

木製の柱と木製の梁とを木材接合部材で接合した状態を示す図（実施形態１）。
【発明を実施するための形態】
【０００７】
実施形態１
図３に示すように、実施形態１に係る木材接合部材は、一方の木材１０Ａと他方の木材１０Ｂとを接合するための木材接合部材１であり、当該木材接合部材１は、一方の木材１０Ａに取付けられる一方側取付部材２Ａと、他方の木材１０Ｂに取付けられる他方側取付部材２Ｂと、一方側取付部材２Ａと他方側取付部材２Ｂと繋ぐ繋ぎ部材３と、一方側取付部材２Ａと繋ぎ部材３とを固定する一方側の固定手段４Ａと、他方側取付部材２Ｂと繋ぎ部材３とを固定する他方側の固定手段４Ｂとを備えて構成される。
【０００８】
図３に示すように、一方の木材１０Ａは例えば柱であり、他方の木材１０Ｂは例えば梁であり、この場合、実施形態１に係る木材接合部材１は、柱梁接合部材として機能する。
【０００９】
図１に示すように、一方側取付部材２Ａ、及び、他方側取付部材２Ｂは、管部２０と管部２０の周面より突出するように設けられた鍔部２５とを備えて構成された例えば金属製の管状部材である。
一方側取付部材２Ａ、及び、他方側取付部材２Ｂは、例えば、同一部材により構成される。
【００１０】
管部２０は、木材（一方の木材１０Ａ又は他方の木材１０Ｂ）に形成された穴１１（図２（ａ）参照）に嵌合する外径を備えた嵌合管部２１と、穴１１の外側に突出させる接続側管部２２とを備え、鍔部２５は、嵌合管部２１と接続側管部２２との境界部分の外周を取り囲むように形成された円環状板により構成される。
（【００１１】以降は省略されています）
