公開番号2025176966
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083403
出願日2024-05-22
発明の名称建築物の壁および建築物
出願人積水ハウス株式会社
代理人個人,個人
主分類E04B 1/10 20060101AFI20251128BHJP(建築物)
要約【課題】横架材の変形を抑制できる建築物の壁および建築物を提供する。
【解決手段】建築物の壁10は、横架材12と、横架材12の上方に配置される第1耐力パネル21と、横架材12の上方に配置され、第1耐力パネル21と隣り合う第2耐力パネル22と、第1耐力パネル21および第2耐力パネル22と横架材12とを結合する第1結合部材41と、を備える。第1耐力パネル21および第2耐力パネル22は、第1結合部材41によって横架材12に接触しないように横架材に結合される。第1結合部材41は、横架材12と第1耐力パネル21との間に位置する第1部分41Aと、横架材12と第2耐力パネル22との間に位置する第2部分41Bと、を含む。第2部分41Bの少なくとも一部は、第1部分41Aと一体に形成される。

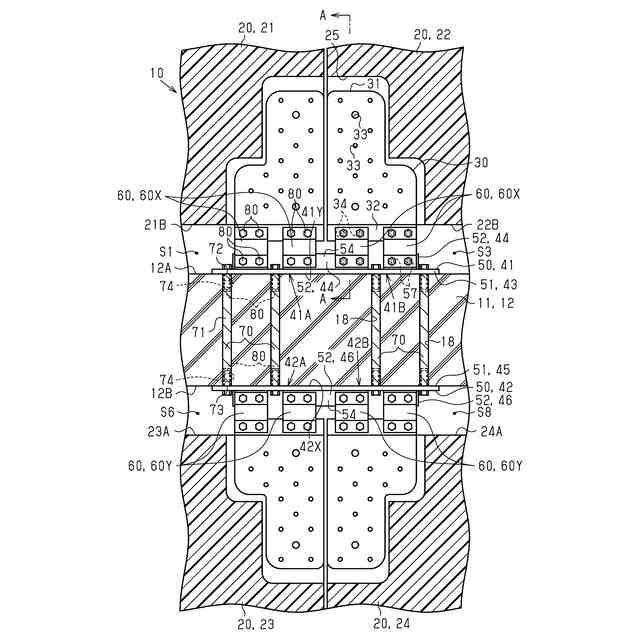

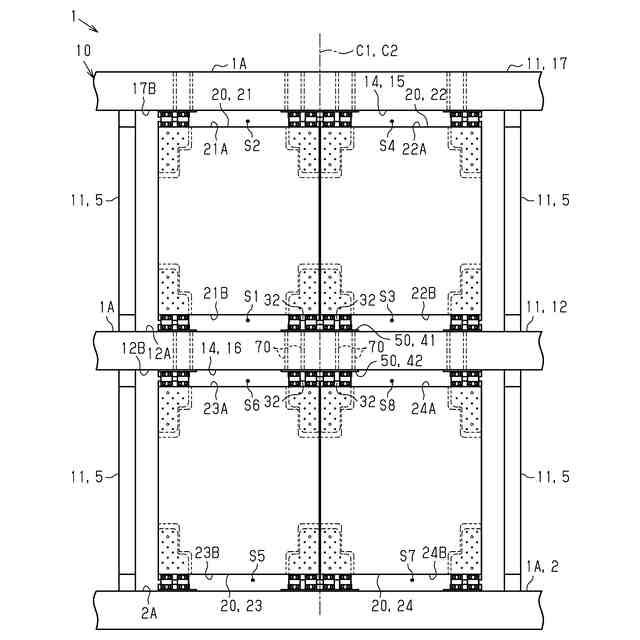

【選択図】図3
特許請求の範囲【請求項１】
横架材と、
前記横架材の上方に配置される第１耐力パネルと、
前記横架材の上方に配置され、前記第１耐力パネルと隣り合う第２耐力パネルと、
前記第１耐力パネルおよび前記第２耐力パネルと前記横架材とを結合する第１結合部材と、を備え、
前記第１耐力パネルおよび前記第２耐力パネルは、前記第１結合部材によって前記横架材に接触しないように前記横架材に結合され、
前記第１結合部材は、前記横架材と前記第１耐力パネルとの間に位置し、前記第１耐力パネルと前記横架材とを結合する第１部分と、前記横架材と前記第２耐力パネルとの間に位置し、前記第２耐力パネルと前記横架材とを結合する第２部分と、を含み、
前記第２部分の少なくとも一部は、前記第１部分と一体に形成される、
建築物の壁。
続きを表示（約 1,100 文字）【請求項２】
前記横架材の下方に配置される第３耐力パネルと、
前記横架材の下方に配置され、前記第３耐力パネルと隣り合う第４耐力パネルと、
前記第３耐力パネルおよび前記第４耐力パネルと前記横架材とを結合する第２結合部材と、をさらに備え、
前記第３耐力パネルおよび前記第４耐力パネルは、前記第２結合部材によって前記横架材に接触しないように前記横架材に結合され、
前記第２結合部材は、前記横架材と前記第３耐力パネルとの間に位置し、前記第３耐力パネルと前記横架材とを結合する第３部分と、前記横架材と前記第４耐力パネルとの間に位置し、前記第４耐力パネルと前記横架材とを結合する第４部分と、を含み、
前記第４部分の少なくとも一部は、前記第３部分と一体に形成され、
前記第３耐力パネルと前記第４耐力パネルとの間に位置する中間線は、前記第１耐力パネルと前記第２耐力パネルとの間に位置する中間線と一致する、
請求項１に記載の建築物の壁。
【請求項３】

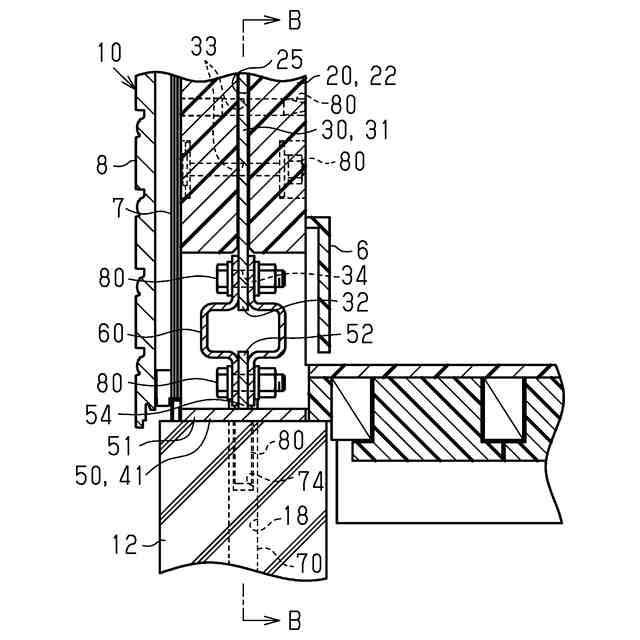

前記第１結合部材は、前記横架材の内部に配置される連結部材によって前記第２結合部材に連結される、
請求項２に記載の建築物の壁。
【請求項４】

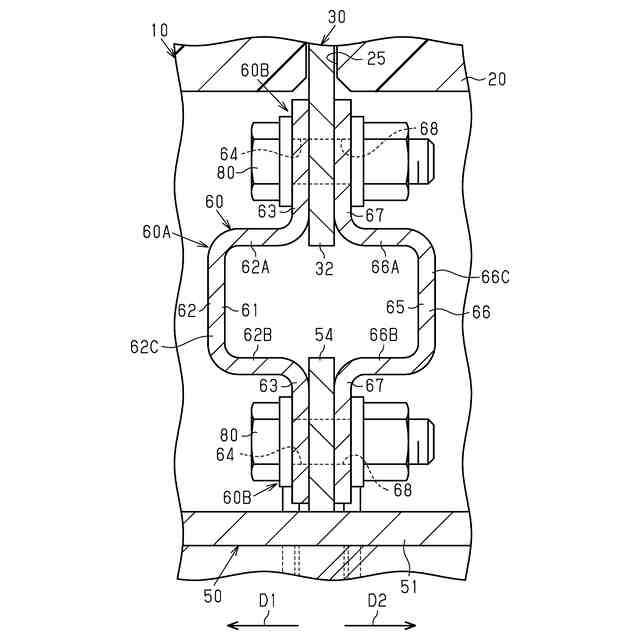

前記第１耐力パネル、前記第２耐力パネル、前記第３耐力パネル、および、前記第４耐力パネルのそれぞれは、パネル締結部を有し、
前記第１結合部材および前記第２結合部材のそれぞれは、結合締結部を有し、
前記第１耐力パネルおよび前記第２耐力パネルのそれぞれの前記パネル締結部は、第１接続部材によって前記第１結合部材の前記結合締結部に接続され、
前記第３耐力パネルおよび前記第４耐力パネルのそれぞれの前記パネル締結部は、前記第１接続部材とは異なる第２接続部材によって前記第２結合部材の前記結合締結部に接続される、
請求項２に記載の建築物の壁。
【請求項５】

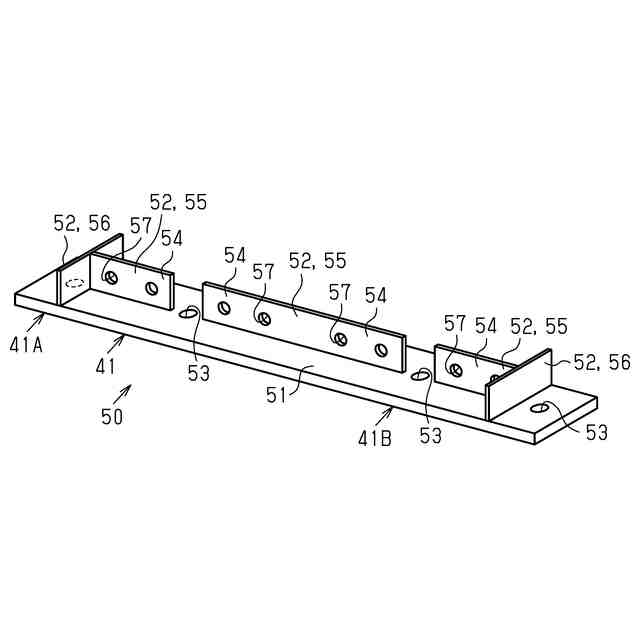

前記第１結合部材は、

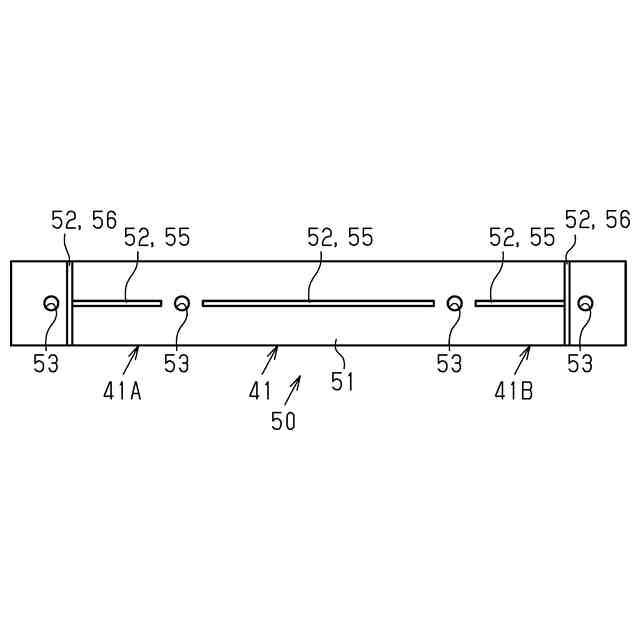

前記第１部分の一部および前記第２部分の一部の両方を含む第１板状部と、
前記結合締結部を含む第１立ち上がり部と、を有し、
前記第１板状部は、前記横架材の上面に固定され、
前記第１立ち上がり部は、前記第１板状部から上方に延び、
前記第２結合部材は、
前記第３部分の一部および前記第４部分の一部の両方を含む第２板状部と、
前記結合締結部を含む第２立ち上がり部と、を有し、
前記第２板状部は、前記横架材の下面に固定され、
前記第２立ち上がり部は、前記第２板状部から下方に延びる、
請求項４に記載の建築物の壁。
【請求項６】

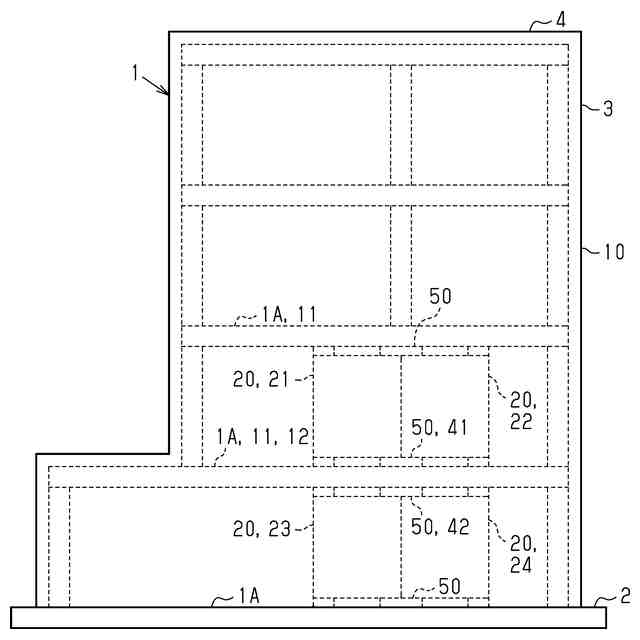

請求項１から５のいずれか一項に記載の前記建築物の壁を備える、
建築物。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建築物の壁および建築物に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１に記載の建築物は、横架材（同文献では、胴差）と、耐力パネル（同文献では、木造軸組み構造用単位耐力壁枠体）と、を備える壁を有する。横架材には、複数の耐力パネルが結合されている。耐力パネルは、横架材の上方および下方のそれぞれに配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－１００８９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
風、地震等に起因する建築物の揺れによって耐力パネルが動くことがある。耐力パネルの動きによって耐力パネルから横架材に力が加わる。建築物の揺れによって耐力パネルが動くと、横架材が変形するおそれがある。
【課題を解決するための手段】
【０００５】
（１）上記課題を解決する建築物の壁は、横架材と、前記横架材の上方に配置される第１耐力パネルと、前記横架材の上方に配置され、前記第１耐力パネルと隣り合う第２耐力パネルと、前記第１耐力パネルおよび前記第２耐力パネルと前記横架材とを結合する第１結合部材と、を備え、前記第１耐力パネルおよび前記第２耐力パネルは、前記第１結合部材によって前記横架材に接触しないように前記横架材に結合され、前記第１結合部材は、前記横架材と前記第１耐力パネルとの間に位置し、前記第１耐力パネルと前記横架材とを結合する第１部分と、前記横架材と前記第２耐力パネルとの間に位置し、前記第２耐力パネルと前記横架材とを結合する第２部分と、を含み、前記第２部分の少なくとも一部は、前記第１部分と一体に形成される。
【０００６】
建築物が揺れるときに横架材に加わる力として、複数の耐力パネルが回転することによる剪断力が挙げられる。具体的には、建築物が揺れると、複数の耐力パネルが概ね同じ周期で揺動する。要するに、建築物が揺れていると、第１耐力パネルと第２耐力パネルとは同じ方向に回転する。一例として、横架材の付近においては、第１耐力パネルの下部おける第２耐力パネル側の端部が上向きに動くとともに、第２耐力パネルの下部における第１耐力パネル側の端部が下向きに動く。このとき、横架材において、第１耐力パネルの下部おける第２耐力パネル側の端部と、第２耐力パネルの下部における第１耐力パネル側の端部との２つの端部から力を受ける部分に、剪断力が生じる。
【０００７】
この点、上記の構成によれば、第２部分の少なくとも一部が第１部分と一体に形成される。このため、第１部分と第２部分とが一体になった部分によって、上向きに動く第１耐力パネルの端部による力と、下向きに動く第２耐力パネルの端部による力とが受け止められる。これによって、横架材に剪断力が加わりにくい。第１結合部材によって第１耐力パネルと第２耐力パネルとの間に対応する部分において横架材に生じる剪断力が抑制されるため、剪断力による横架材の変形を抑制できる。
【０００８】
（２）上記（１）に記載の建築物の壁において、前記横架材の下方に配置される第３耐力パネルと、前記横架材の下方に配置され、前記第３耐力パネルと隣り合う第４耐力パネルと、前記第３耐力パネルおよび前記第４耐力パネルと前記横架材とを結合する第２結合部材と、をさらに備え、前記第３耐力パネルおよび前記第４耐力パネルは、前記第２結合部材によって前記横架材に接触しないように前記横架材に結合され、前記第２結合部材は、前記横架材と前記第３耐力パネルとの間に位置し、前記第３耐力パネルと前記横架材とを結合する第３部分と、前記横架材と前記第４耐力パネルとの間に位置し、前記第４耐力パネルと前記横架材とを結合する第４部分と、を含み、前記第４部分の少なくとも一部は、前記第３部分と一体に形成され、前記第３耐力パネルと前記第４耐力パネルとの間に位置する中間線は、前記第１耐力パネルと前記第２耐力パネルとの間に位置する中間線と一致する。
【０００９】
建築物が揺れていると、第３耐力パネルと第４耐力パネルとは同じ方向に回転する。一例として、横架材の付近においては、第３耐力パネルの上部おける第４耐力パネル側の端部が上向きに動くとともに、第４耐力パネルの上部における第３耐力パネル側の端部が下向きに動く。このとき、横架材において、第３耐力パネルの上部おける第４耐力パネル側の端部と、第４耐力パネルの上部における第３耐力パネル側の端部との２つの端部から力を受ける部分に、剪断力が生じる。
【００１０】
この点、上記の構成によれば、第４部分の少なくとも一部が第３部分と一体に形成される。このため、第３部分と第４部分とが一体になった部材によって、上向きに動く第３耐力パネルの端部による力と、下向きに動く第４耐力パネルの端部による力とが受け止められる。これによって、横架材に剪断力が加わりにくい。第２結合部材によって第３耐力パネルと第４耐力パネルとの間に対応する部分において横架材に生じる剪断力が抑制されるため、剪断力による横架材の変形をより抑制できる。
（【００１１】以降は省略されています）
