公開番号2025178005
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024085229
出願日2024-05-25
発明の名称構造体および構造体の構築方法
出願人個人
代理人個人
主分類E04B 2/02 20060101AFI20251128BHJP(建築物)
要約【課題】一般的な構築用ブロックを使用しても、水糸張り、目地形成などの手間がかからず、熟練も要さず、さらに、重くて嵩張る鉄筋やモルタルなどの補強具を不要とし、これにより、施工部品数や施工時の工数を減少させる。
【解決手段】複数の構築用のブロック10と該ブロックを結束するための結束具20を備える構造体100であって、一のブロックは、他のブロックと連結する面を貫通し、他のブロックの貫通孔と一致する位置に配置される貫通孔11を少なくとも1つ有し、結束具は、一のブロックの貫通孔および連結される他のブロックの貫通孔に挿通されてリング状をなし、複数のブロックを結束する構造体を提供する。
【選択図】図5

特許請求の範囲【請求項１】
複数の構築用のブロックと該ブロックを結束するための結束具を備える構造体であって、

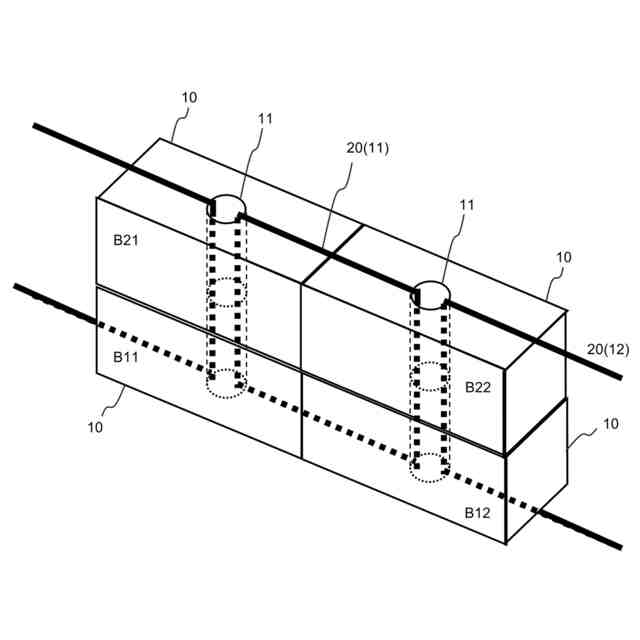

一のブロックは、他のブロックと連結する面を貫通し、他のブロックの貫通孔と一致する位置に配置される貫通孔を少なくとも１つ有し、

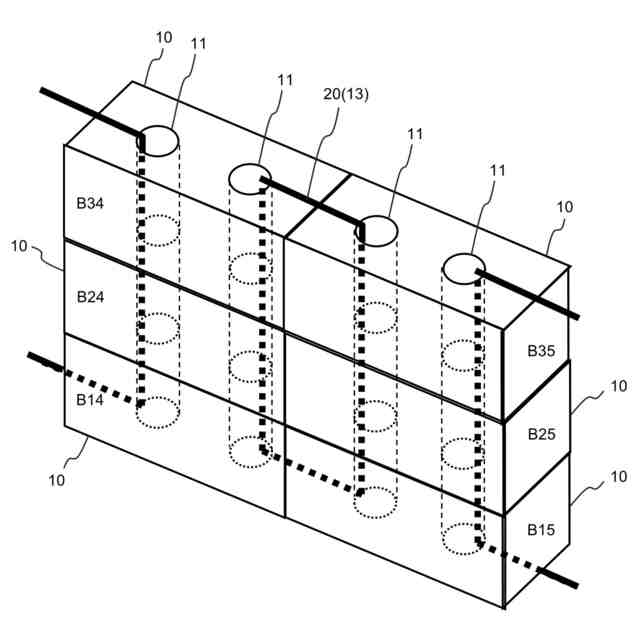

結束具は、一のブロックの貫通孔および連結される他のブロックの貫通孔に挿通されてリング状をなし、複数のブロックを結束する、
構造体。
続きを表示（約 1,000 文字）【請求項２】
一のブロックにおける他のブロックと接触する面は、他のブロックにおける一のブロックと接触する面と適合するように構成されることを特徴とする請求項１に記載の構造体。
【請求項３】
一のブロックにおける他のブロックと連結する面および／または他のブロックにおける一のブロックと連結する面は、結束具を配設するための溝部を有することを特徴とする請求項１に記載の構造体。
【請求項４】
構造体の角部を形成するブロックは、連結する面において溝部の延長線同士が直交していることを特徴とする請求項３に記載の構造体。
【請求項５】
ブロックを載置する基礎に結合された基礎結合部をさらに備え、
基礎結合部の一部は、結束具のリング内に含まれ、ブロックと共に結束具により結束されていることを特徴とする請求項１に記載の構造体。
【請求項６】

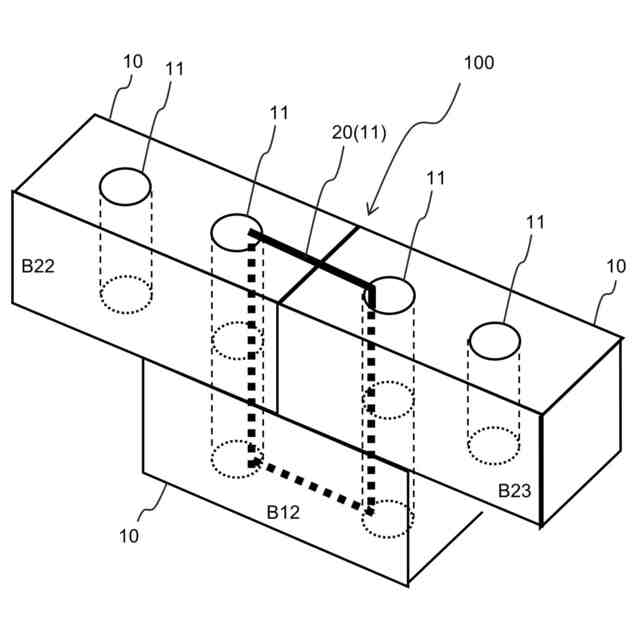

ブロックは、ブロックの積層方向となるブロックの上下面を貫通する貫通孔を少なくとも２つ有し、

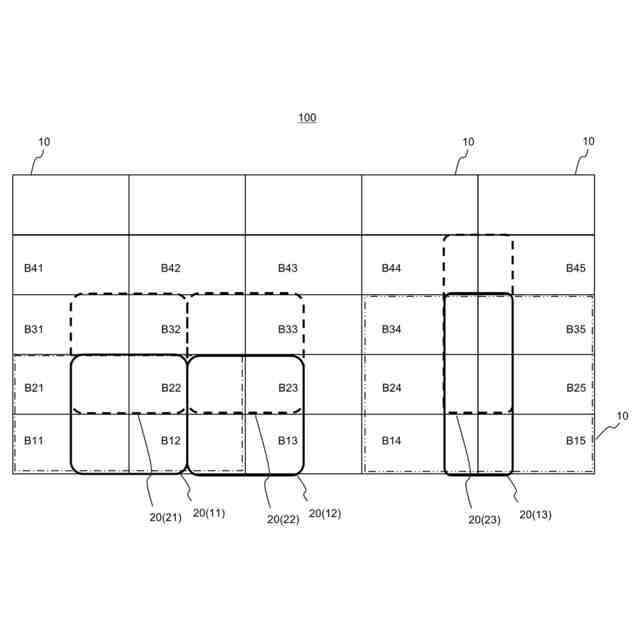

一の結束具は、第１のブロックの２つの貫通孔、第１のブロックの上に連結される他の第２のブロックの１つの貫通孔、および、第１のブロックの上に連結される他の第３のブロックの１つの貫通孔に挿通されてリング状をなし、第１のブロック、第２のブロック、および第３のブロックを結束し、
構造体の端部以外の一のブロックは、３つの結束具により結束されていることを特徴とする請求項１乃至５のいずれかに記載の構造体。
【請求項７】
貫通孔を有する複数の構築用のブロックと該ブロックを結束するための結束具を備える構造体を構築する構築方法であって、
基礎結合部を備える基礎を形成する第１工程と、
最下段のブロックを基礎の上に載置する第２工程と、
最下段の一または複数のブロックの一部と基礎結合部の一部を結束具のリング内に含むように結束具を貫通孔に挿通し、最下段のブロックと基礎結合部を結束する第３工程と、
次段のブロックを最下段のブロックの上に載置する第４工程と、
最下段の一または複数のブロックの一部と次段の一または複数のブロックの一部を結束具のリング内に含むように結束具を貫通孔に挿通し、次段のブロックと最下段のブロックを結束する第５工程と、
第４工程と第５工程を最上段のブロックまで繰り返す第６工程と、
を有する構築方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、構築用ブロックを含む構造体およびその構造体の構築方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、建築用や土木用などの構築用ブロックを用いて、塀などの平面的の構造体や倉庫などの立体的な構造体を有する構造物を構築する場合、地面に形成したコンクリート基礎に縦鉄筋を立設し、その縦鉄筋を構築用ブロックの縦孔に配筋して、縦鉄筋が構造体の縦方向を連通するよう構築する。また、コンクリート基礎の上に構築用ブロックを積み上げる場合、各段の積み上げ作業ごとに平行をとるために水糸を引き、縦横の目地を揃えながらモルタルを敷設して構築用ブロック間の目地を形成するとともに縦鉄筋が配筋された縦孔にモルタルを流し込んで、横方向と縦方向に構築用ブロックを連続させて構造体を形成していく。
【０００３】
しかし、このような従来のやり方では、一段施工する毎に水糸張り、目地を形成する必要があるため手間がかかり、これらの作業には熟練を要し、さらには縦鉄筋やモルタルなどの補強具が必要であり、施工部品数及び施工時の工数の増大を招いていた。かかる問題を解決するために、たとえば、特許文献１は、未熟練者でも容易、かつ迅速に施工でき、低コストでしかも強度を著しく増大させられ、しかも見栄え良く仕上げることの出来るコンクリート構築ブロックとその基礎ブロックを開示する。この構築ブロックは、嵌め合わせにより、上下左右方向に組立可能なブロック本体であって、該ブロック本体は前壁、後壁、両側壁、底壁とで凹部を形成し、該底壁から下方に突出する長さの等しい二つ以上の脚部を有し、該両端脚部の外端面の間隔が両側壁の内側面の間隔に等しく、かつ、隣合う脚部の内端面の間隔が、両側壁の厚みの総和に等しいことを特徴とするコンクリート構築ブロックと、これに対応する嵌め合わせにより上下左右方向に組立可能な基礎ブロック本体であって、該基礎ブロック本体は前壁、後壁、両側壁、底壁とで凹部を形成し、底部に自由方向に突出させた底版部を一体形成したことを特徴とするコンクリート基礎ブロックである。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－５０７０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上記の従来技術では、構築用のブロック自体に大幅な設計変更を要し、専用の形状となるため、逆にコストが割高となる。また、ブロックの嵌め合わせだけでは、地震の特に縦揺れの際にブロックが抜け落ちたりブロック同士が衝突し破壊されたりする恐れがある。
そこで、本発明は、かかる事情に鑑みて考案されたものであり、一般的な構築用ブロックを使用しても、水糸張り、目地形成などの手間がかからず、熟練も要さず、さらに、重くて嵩張る鉄筋やモルタルなどの補強具を不要とし、これにより、施工部品数や施工時の工数を減少させると共に、構造体の一体性が増し、耐震性が強くなる構築用ブロックを含む構造体およびその構造体の構築方法を提供するものである。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、複数の構築用のブロックと該ブロックを結束するための結束具を備える構造体であって、一のブロックは、他のブロックと連結する面を貫通し、他のブロックの貫通孔と一致する位置に配置される貫通孔を少なくとも１つ有し、結束具は、一のブロックの貫通孔および連結される他のブロックの貫通孔に挿通されてリング状をなし、複数のブロックを結束する、構造体が提供される。
これによれば、結束具を複数のブロックの貫通孔に挿通し、リング状を形成して、複数のブロックを一括りに結束することで、一般的な構築用ブロックを使用しても、水糸張り、目地形成などの手間がかからず、熟練も要さず、さらに、重くて嵩張る鉄筋やモルタルなどの補強具を不要とし、これにより、施工部品数や施工時の工数を減少させると共に、構造体の一体性が増し、耐震性が強くなる構築用ブロックを含む構造体を提供できる。
【０００７】

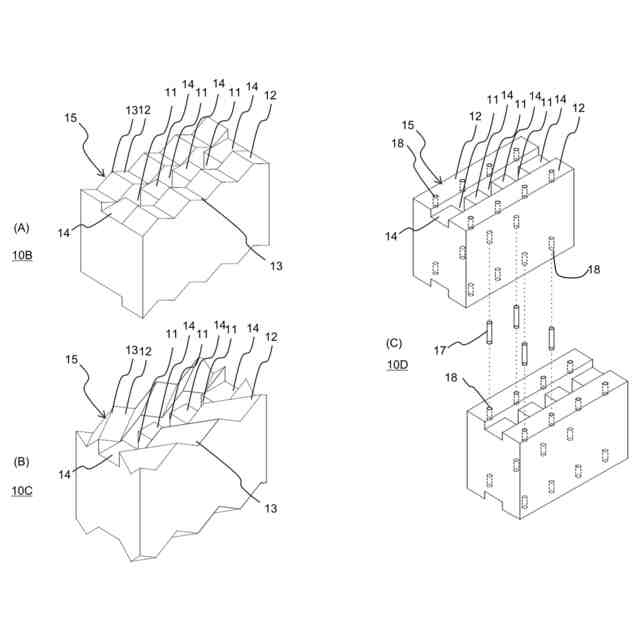

さらに、一のブロックにおける他のブロックと接触する面は、他のブロックにおける一のブロックと接触する面と適合するように構成されることを特徴としてもよい。
これによれば、ブロック同士が接触する面が適合していることで、強固な連結が可能となる。
【０００８】

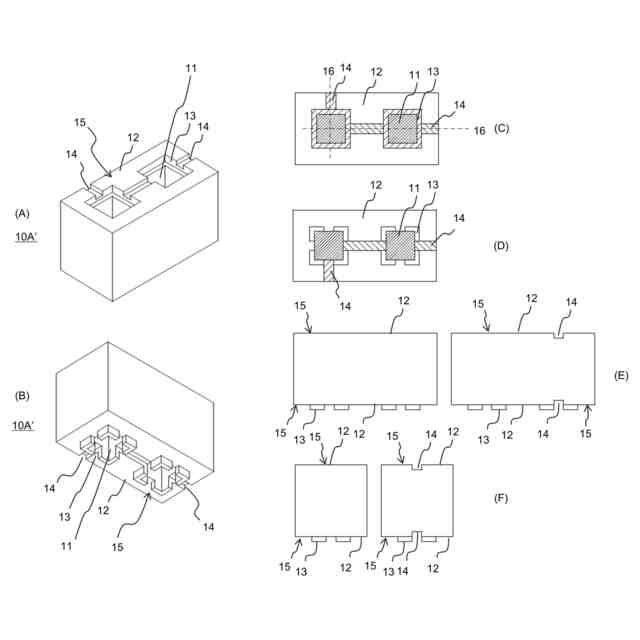

さらに、一のブロックにおける他のブロックと連結する面および／または他のブロックにおける一のブロックと連結する面は、結束具を配設するための溝部を有することを特徴としてもよい。
これによれば、ブロック同士が連結される面の少なくとも一方に結束具を配設するための溝部を有することで、結束具の厚みにかかわらず、強固な連結が可能となる。
【０００９】

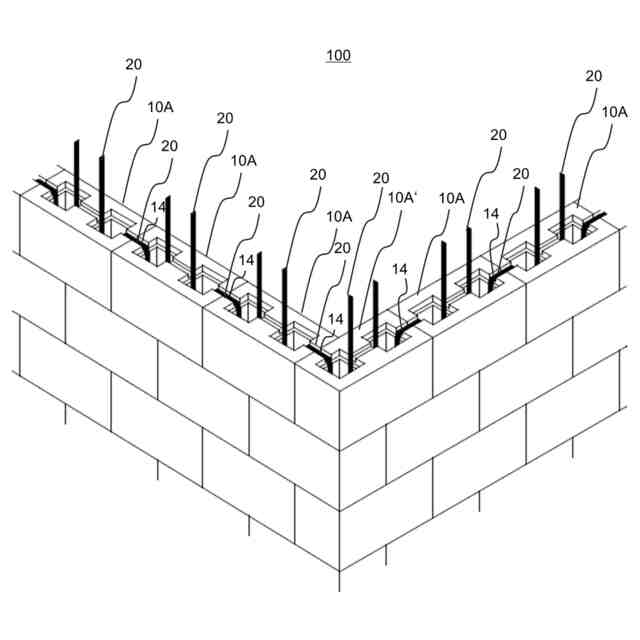

さらに、構造体の角部を形成するブロックは、連結する面において溝部の延長線同士が直交していることを特徴としてもよい。
これによれば、角部を形成するブロックが連結する面において溝部の延長線同士が直交することで、角部においても強固な連結が可能となる。
【００１０】
さらに、ブロックを載置する基礎に結合された基礎結合部をさらに備え、基礎結合部の一部は、結束具のリング内に含まれ、ブロックと共に結束具により結束されていることを特徴としてもよい。
これによれば、結束具が基礎に結合された基礎結合部と共にブロックを結束することで、構造体を基礎に強固に連結することができる。
（【００１１】以降は省略されています）
