公開番号2025160003
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062937
出願日2024-04-09
発明の名称接合構造
出願人鹿島建設株式会社
代理人個人
主分類E04B 2/56 20060101AFI20251015BHJP(建築物)
要約【課題】RC耐震壁を鉄骨造のフレームに強固に接合できる接合構造等を提供する。

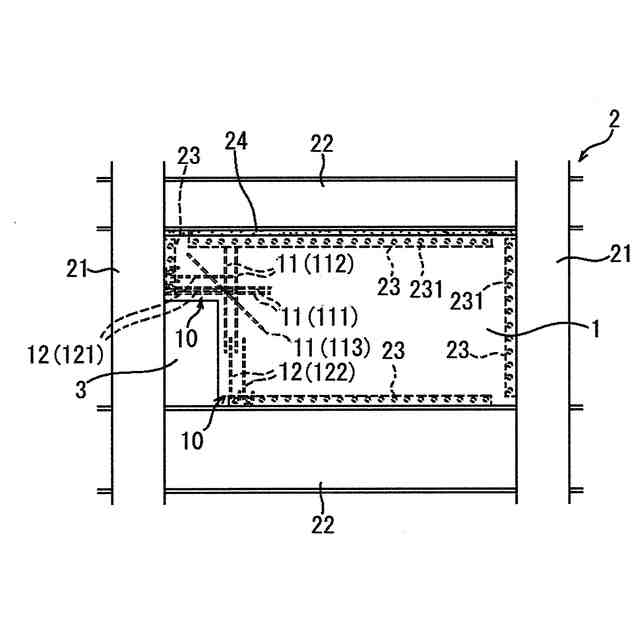

【解決手段】接合構造10は、鉄骨造の柱21と梁22を有するフレーム2と、フレーム2の構面内に配置されたRC耐震壁1とを接合するものである。RC耐震壁1には開口部3が設けられ、柱21と梁22のRC耐震壁1側には孔あき鋼板23が設けられる。また開口部3の開口縁に沿ってRC耐震壁1に補強筋12が埋設される。接合構造10では、補強筋12の一端と孔あき鋼板23との間で、RC耐震壁1のコンクリートを介して補強筋12の軸方向に応力の伝達を行うことで、RC耐震壁1が柱21や梁22に固定される。
【選択図】図1
特許請求の範囲【請求項１】
鉄骨造の柱または梁を少なくとも有するフレームと、前記フレームに囲まれるように当該フレームの構面内に配置された鉄筋コンクリート造の耐震壁との接合構造であって、
前記耐震壁に開口部が設けられ、
前記鉄骨造の柱または梁の前記耐震壁側に、孔あき鋼板が設けられ、
前記開口部の開口縁に沿って、または前記開口縁に沿って配置された前記開口縁のひび割れ防止用の鉄筋に沿って、前記耐震壁に補強筋が埋設され、
前記補強筋の一端と、前記孔あき鋼板との間で、前記耐震壁のコンクリートを介して前記補強筋の軸方向に応力の伝達を行うことで、前記耐震壁が前記鉄骨造の柱または梁に固定されることを特徴とする接合構造。
続きを表示（約 460 文字）【請求項２】
前記孔あき鋼板は、その板面を前記構面の面内方向として配置され、
前記孔あき鋼板の孔に、貫通筋が通され、
前記補強筋の一端は、前記鉄骨造の柱または梁側から前記貫通筋に被せるように配置されるフックを有することを特徴とする請求項１記載の接合構造。
【請求項３】
前記補強筋の一端にフックが設けられ、
前記補強筋は、前記孔あき鋼板の孔に通して配置されることを特徴とする請求項１記載の接合構造。
【請求項４】
前記開口部の開口縁に沿って、前記耐震壁に、前記開口縁のひび割れ防止用の鉄筋が埋設され、
前記補強筋は、当該鉄筋とは別に設けられることを特徴とする請求項１記載の接合構造。
【請求項５】
前記補強筋は、前記フックが前記鉄骨造の柱または梁に接するように配置されることを特徴とする請求項２記載の接合構造。
【請求項６】
前記開口部は、前記鉄骨造の柱または梁の近傍に設けられることを特徴とする請求項１記載の接合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開口部を有する耐震壁とフレームとの接合構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
RC（鉄筋コンクリート）造やSRC（鉄骨鉄筋コンクリート）造の柱と梁によるフレームを有する架構において、フレームの構面内にRC造の耐震壁（以下、RC耐震壁ということがある）が設けられる場合がある。
【０００３】
RC耐震壁に開口部を設ける場合、開口縁のひび割れを防止するための開口補強筋をRC耐震壁のコンクリート内に埋設する（例えば、特許文献１参照）。開口部がフレームの柱や梁に近い位置にある場合は、開口補強筋の端部をフレームの柱や梁に定着することで、RC耐震壁をフレームに強固に接合でき、RC耐震壁のフレームからの浮き上がりを防止できる。
【先行技術文献】
【特許文献】
【０００４】
特開2016-142021号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
フレームが鉄骨造になると、開口補強筋をフレームの鉄骨梁や鉄骨柱に定着することが難しく、このようなケースでもRC耐震壁をフレームに強固に接合し、RC耐震壁のフレームからの浮き上がりを防止できる方法が求められていた。
【０００６】
本発明は上記の問題に鑑みてなされたものであり、RC耐震壁を鉄骨造のフレームに強固に接合できる接合構造等を提供することを目的とする。
【課題を解決するための手段】
【０００７】
鉄骨造の柱または梁を少なくとも有するフレームと、前記フレームに囲まれるように当該フレームの構面内に配置された鉄筋コンクリート造の耐震壁との接合構造であって、前記耐震壁に開口部が設けられ、前記鉄骨造の柱または梁の前記耐震壁側に、孔あき鋼板が設けられ、前記開口部の開口縁に沿って、または前記開口縁に沿って配置された前記開口縁のひび割れ防止用の鉄筋に沿って、前記耐震壁に補強筋が埋設され、前記補強筋の一端と、前記孔あき鋼板との間で、前記耐震壁のコンクリートを介して前記補強筋の軸方向に応力の伝達を行うことで、前記耐震壁が前記鉄骨造の柱または梁に固定されることを特徴とする接合構造である。
【０００８】
本発明では、鉄骨造のフレームとその構面内のRC耐震壁との間で、上記のように、RC耐震壁の開口縁等に沿った補強筋と孔あき鋼板を用いた接合を行い、補強筋と孔あき鋼板の間でRC耐震壁のコンクリート等を介して補強筋の軸方向に応力を伝達する。これによりRC耐震壁をフレームに固定し、前記のように開口補強筋の定着ができない鉄骨造のフレームにおいても、RC耐震壁のフレームからの浮き上がりを防止できる。
【０００９】

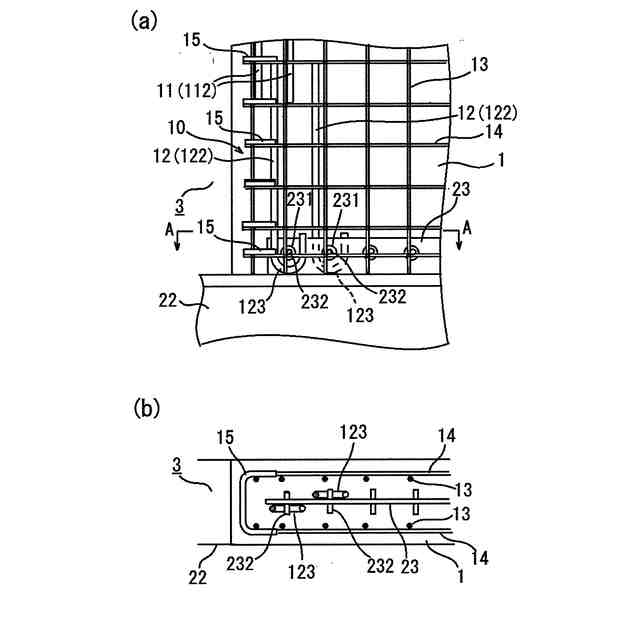

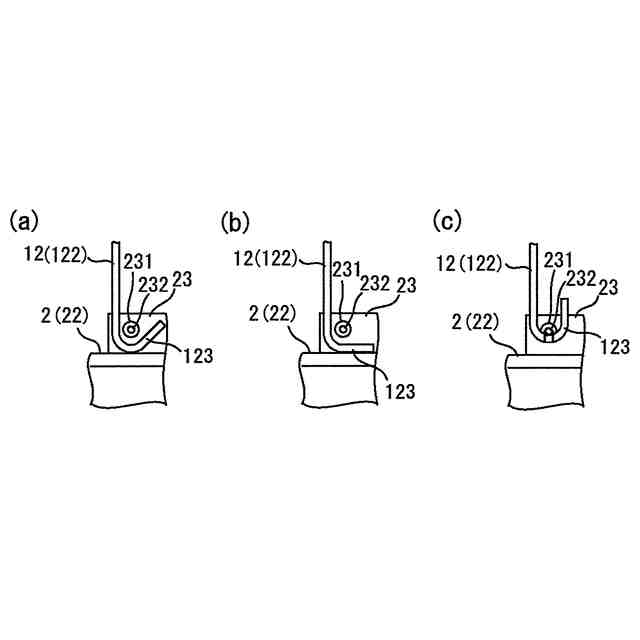

前記孔あき鋼板は、その板面を前記構面の面内方向として配置され、前記孔あき鋼板の孔に、貫通筋が通され、前記補強筋の一端は、前記鉄骨造の柱または梁側から前記貫通筋に被せるように配置されるフックを有することが望ましい。前記補強筋は、前記フックが前記鉄骨造の柱または梁に接するように配置されることも望ましい。
前記の補強筋は一端にフックを有するものとし、孔あき鋼板の孔に通した貫通筋にこのフックをフレーム側から被せるように配置することで、補強筋と孔あき鋼板との間で、RC耐震壁のコンクリートと貫通筋を介した応力の伝達が可能となる。またフックはフレームに接するように配置することで、補強筋の施工が容易になる。
【００１０】

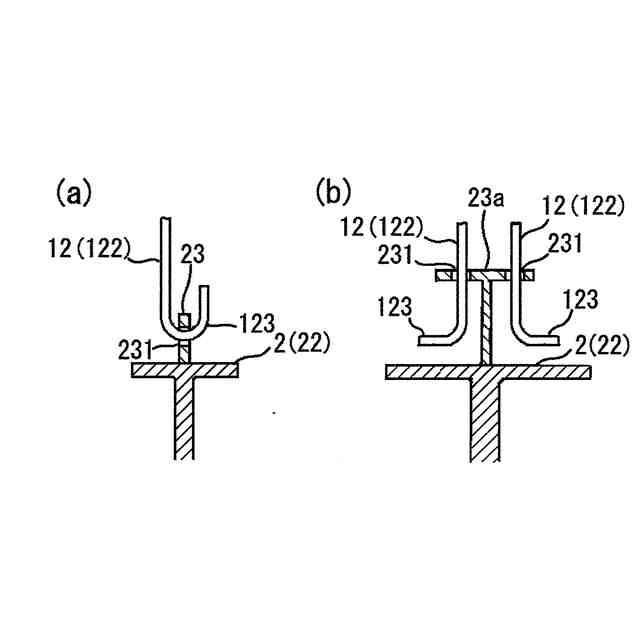

前記補強筋の一端にフックが設けられ、前記補強筋は、前記孔あき鋼板の孔に通して配置されることも望ましい。
この場合、フックと孔あき鋼板の間で、RC耐震壁のコンクリートを介した応力の伝達が可能となる。
（【００１１】以降は省略されています）
