公開番号2025144159
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043804
出願日2024-03-19
発明の名称空調システム
出願人鹿島建設株式会社,公立大学法人大阪
代理人個人,個人,個人,個人
主分類F24F 11/47 20180101AFI20250925BHJP(加熱;レンジ;換気)
要約【課題】冷房の負荷を十分に低減させることができる空調システムを提供する。

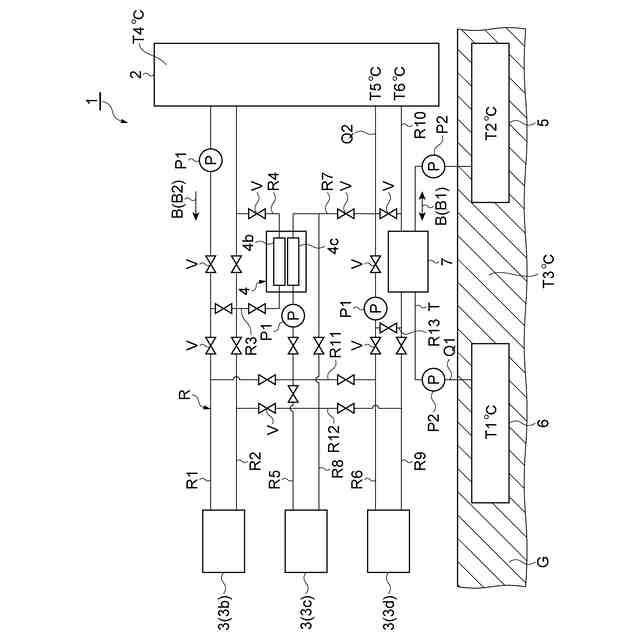

【解決手段】一実施形態に係る空調システム1は、地中Gに設けられた帯水層蓄冷部6と、地中Gに設けられており、帯水層蓄冷部6から第1熱媒体B1が供給される帯水層蓄熱部5と、帯水層蓄冷部6からの第1熱媒体B1と冷房を行う空調機2からの第2熱媒体B2体との間で熱交換を行う第1熱交換器7とを備える。帯水層蓄冷部6における第1熱媒体B1の温度T1と帯水層蓄熱部5における第1熱媒体B1の温度T2との平均値が、地中Gの平均温度である平均地中温度T3よりも低い値に設定されている。
【選択図】図1
特許請求の範囲【請求項１】
地中に設けられた帯水層蓄冷部と、
前記地中に設けられており、前記帯水層蓄冷部から第１熱媒体が供給される帯水層蓄熱部と、
前記帯水層蓄冷部からの前記第１熱媒体と冷房を行う空調機からの第２熱媒体との間で熱交換を行う第１熱交換器と、
を備え、
前記帯水層蓄冷部における前記第１熱媒体の温度と前記帯水層蓄熱部における前記第１熱媒体の温度との平均値が、前記地中の平均温度である平均地中温度よりも低い値に設定されている、
空調システム。
続きを表示（約 160 文字）【請求項２】
前記空調機からの第３熱媒体を第４熱媒体によって冷却し、冷却した前記第３熱媒体を前記空調機に供給する冷凍機と、
前記第１熱交換器によって熱交換された前記第１熱媒体と前記冷凍機からの前記第４熱媒体との間で熱交換を行う第２熱交換器と、
を備える、
請求項１に記載の空調システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、冷房を行う空調システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、地中熱システムが記載されている。地中熱システムは、熱源井戸設備と、熱源機と、補助熱交換器と、冷却塔と、複数のポンプと、複数の開閉弁と、モード切替部およびモード決定部を含む中央制御部とを備える。地中熱システムは、主に冬期において蓄冷熱運転モードで運転し、熱源井戸設備に冷熱を備蓄する。地中熱システムは、主に夏期において放冷熱運転モードで運転し、熱源井戸設備の冷熱を放出する。
【０００３】
地中熱利用システムは、開閉弁およびポンプを含む１次側冷媒回路、２次側冷媒回路、第１補助冷媒回路、第２補助冷媒回路、第１拡張冷媒回路、ならびに第２拡張冷媒回路を備える。モード切替部は、１次側冷媒回路、２次側冷媒回路、第１補助冷媒回路、第２補助冷媒回路、第１拡張冷媒回路、および第２拡張冷媒回路のうち、少なくとも１つが作動するように各開閉弁の開閉を制御する。中央制御部は、熱源機、冷却塔、各ポンプ、および井戸設備制御部のそれぞれを制御する。
【先行技術文献】
【特許文献】
【０００４】
特許第６８５７８８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前述した地中熱システムは、熱源井戸設備に冷熱を備蓄する蓄冷熱運転モードと、熱源井戸設備の冷熱を放出する放冷熱運転モードとを有する。放冷熱運転モードでは、例えば夏期に、熱源井戸設備に備蓄された冷熱を放出する。しかしながら、例えば冷房負荷が大きい地域等では、冬期に気温が低くてもその冷熱を有効に貯めることができない場合がある。この場合、夏期における冷房の負荷を十分に低減させることができないということが起こりうる。
【０００６】
本開示は、冷房の負荷を十分に低減させることができる空調システムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本開示に係る空調システムは、地中に設けられた帯水層蓄冷部と、地中に設けられており、帯水層蓄冷部から第１熱媒体が供給される帯水層蓄熱部と、帯水層蓄冷部からの第１熱媒体と冷房を行う空調機からの第２熱媒体との間で熱交換を行う第１熱交換器と、を備える。帯水層蓄冷部における第１熱媒体の温度と帯水層蓄熱部における第１熱媒体の温度との平均値が、地中の平均温度である平均地中温度よりも低い値に設定されている。
【０００８】
この空調システムは、地中に設けられた帯水層蓄冷部を有する。よって、空調システムでは、冬期に帯水層蓄冷部に冷熱を貯めて、夏期に貯めた冷熱を用いることができるので、夏期の冷房負荷を低減させてエネルギーコストの削減に寄与する。この空調システムでは、帯水層蓄冷部における第１熱媒体の温度と帯水層蓄熱部における第１熱媒体の温度との平均値が平均地中温度より低い温度に設定されている。この第１熱媒体は、第１熱交換器において、冷房を行う空調機からの第２熱媒体との間で熱交換される。よって、夏期により低温とされた第２熱媒体を空調機に供給できるので、冷房の負荷を十分に低減させることができる。
【０００９】

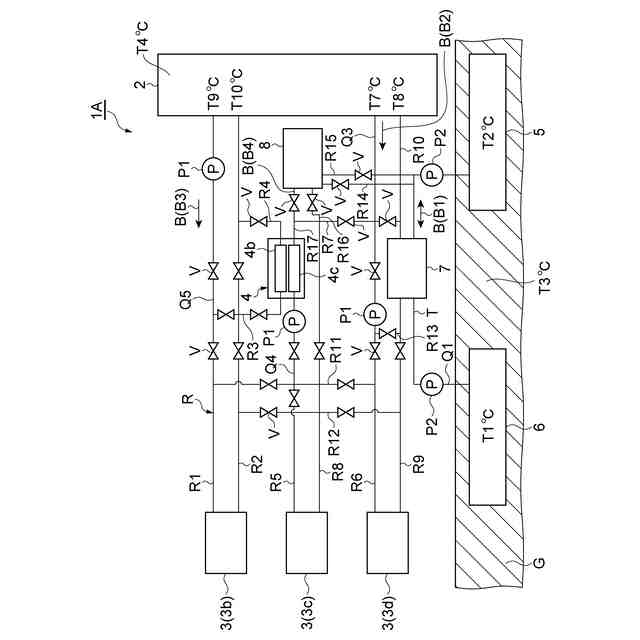

（２）上記（１）において、空調システムは、空調機からの第３熱媒体を第４熱媒体によって冷却し、冷却した第３熱媒体を空調機に供給する冷凍機と、第１熱交換器によって熱交換された第１熱媒体と冷凍機からの第４熱媒体との間で熱交換を行う第２熱交換器と、を備えてもよい。この場合、冷凍機からの第４熱媒体が帯水層蓄冷部からの第１熱媒体と熱交換され、第４熱媒体によって冷却された第３熱媒体が冷凍機から空調機に供給される。したがって、冷凍機によって空調機における冷房の負荷を低減できるとともに、帯水層蓄冷部からの第１熱媒体との熱交換によって冷凍機の負荷を低減させることができる。
【発明の効果】
【００１０】
本開示によれば、冷房の負荷を十分に低減させることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
