公開番号2025139920
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039010
出願日2024-03-13
発明の名称運搬台車および運搬方法
出願人鹿島建設株式会社,株式会社横河ブリッジ
代理人個人
主分類B62B 3/02 20060101AFI20250919BHJP(鉄道以外の路面車両)
要約【課題】板状の運搬物の建築現場等での運搬作業を容易に行うことができる運搬台車等を提供する。

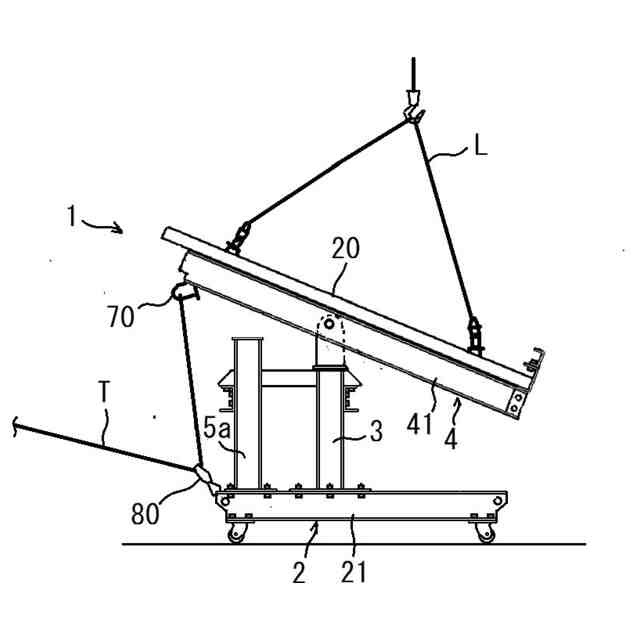

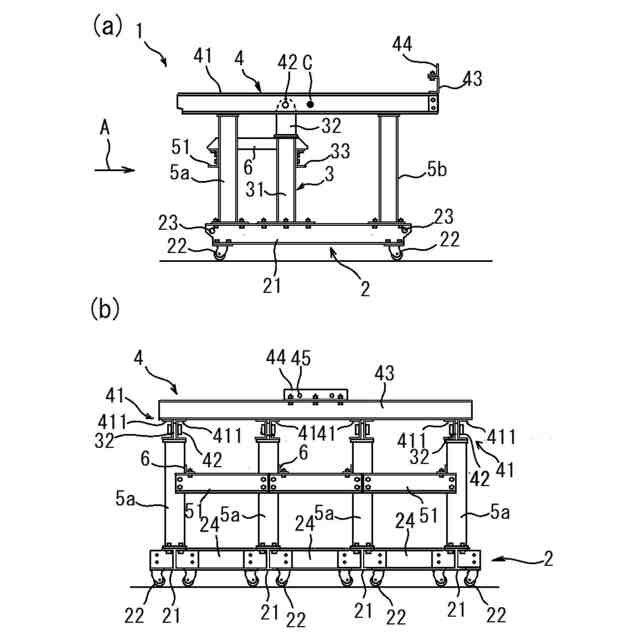

【解決手段】運搬台車1は、板状の運搬物を運搬するためのものである。運搬台車1は、台車2と、台車2上に設けられた柱材3と、柱材3の上部に、鉛直面内で回転可能に取り付けられた荷台4と、を有する。上記の鉛直面を見た時に、荷台4の回転軸42は、荷台4の両端部を除く中間部であって、且つ荷台4の重心から離れた位置にある。
【選択図】図1
特許請求の範囲【請求項１】
板状の運搬物を運搬するための運搬台車であって、
台車と、
前記台車上に設けられた柱材と、
前記柱材の上部に、鉛直面内で回転可能に取り付けられた荷台と、
を有し、
前記鉛直面を見た時に、前記荷台の回転軸は、前記荷台の両端部を除く中間部であって、且つ前記荷台の重心から離れた位置にあることを特徴とする運搬台車。
続きを表示（約 450 文字）【請求項２】
前記台車に対して着脱可能な支柱をさらに有し、
前記台車に取り付けた前記支柱によって、水平方向に配置された前記荷台が支持されることを特徴とする請求項１記載の運搬台車。
【請求項３】
前記運搬台車を吊り上げるための吊部を有することを特徴とする請求項１記載の運搬台車。
【請求項４】
前記荷台は、
前記鉛直面の直交方向に間隔を空けて配置された複数の桁材と、
前記複数の桁材の、前記回転軸から見て前記重心側に位置する端部に設けられた前記運搬物の受け材と、
を有し、
前記桁材の上面に前記運搬物が載置されることを特徴とする請求項１記載の運搬台車。
【請求項５】
請求項１記載の運搬台車を用いた板状の運搬物の運搬方法であって、
前記荷台を水平とした状態で前記運搬物を前記荷台上に載せる工程と、
前記荷台が傾斜した状態で前記台車を走行させる工程と、
を有することを特徴とする運搬方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、板状の運搬物の運搬を行う運搬台車等に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、建築現場において板状の運搬物の運搬を行う運搬台車として、運搬物を載せる荷台を傾斜させたものが記載されている。また特許文献２には、斜め方向の荷台の傾斜角度を可変とした箱詰め台について記載されており、箱受け台は主フレーム上に設けられ、主フレームはコマ足等の脚により下から支持される。
【先行技術文献】
【特許文献】
【０００３】
特開2017－81386号公報
特開2018－198588号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
建築現場においては、1tを超えるような板状の運搬物を運搬台車に積み込んで建物内の通路や乗用エレベータのような狭隘な空間で運搬した後、荷降ろしを行うことが求められる。これら一連の作業を容易に行うためには、荷台の傾斜角度をそれぞれの作業に合わせて可変とすることが望ましい。
【０００５】
しかしながら、特許文献１のような従来の運搬台車や特許文献２の箱詰め台では、荷台が下端部を中心として回転し、その傾斜角度が制限される構成となっており、上記した一連の作業を容易に行うことが難しかった。
【０００６】
本発明は上記の問題に鑑みてなされたものであり、板状の運搬物の建築現場等での運搬作業を容易に行うことができる運搬台車等を提供することを目的とする。
【課題を解決するための手段】
【０００７】
前述した課題を解決するための第１の発明は、板状の運搬物を運搬するための運搬台車であって、台車と、前記台車上に設けられた柱材と、前記柱材の上部に、鉛直面内で回転可能に取り付けられた荷台と、を有し、前記鉛直面を見た時に、前記荷台の回転軸は、前記荷台の両端部を除く中間部であって、且つ前記荷台の重心から離れた位置にあることを特徴とする運搬台車である。
【０００８】
本発明の運搬台車は、回転軸を中心として荷台を回転させることで荷台を傾斜状態とし、建物内の通路や乗用エレベータのような狭隘な空間でも荷台上の運搬物を容易に運搬でき、回転軸が荷台の重心から離れた位置にあることで、荷台が傾斜状態で安定する。しかも、柱材の上部の回転軸が荷台の中間部に配置されるので、荷台を一定の高さで水平状態とすることができ、フォークリフト等を用い、荷台上に板状の運搬物を載置して積み込みを行いやすい。また運搬物の吊り上げと並行して荷台を傾斜状態から水平状態に徐々に移行させることで、運搬物の荷降ろしも確実に行うことができる。結果、本発明の運搬台車により、板状の運搬物を建築現場等で容易に運搬できる。
【０００９】
第１の発明の運搬台車は、前記台車に対して着脱可能な支柱をさらに有し、前記台車に取り付けた前記支柱によって、水平方向に配置された前記荷台が支持されることが望ましい。
これにより、荷台を水平状態で安定させることができる。
【００１０】
また第１の発明の運搬台車は、前記運搬台車を吊り上げるための吊部を有することが望ましい。

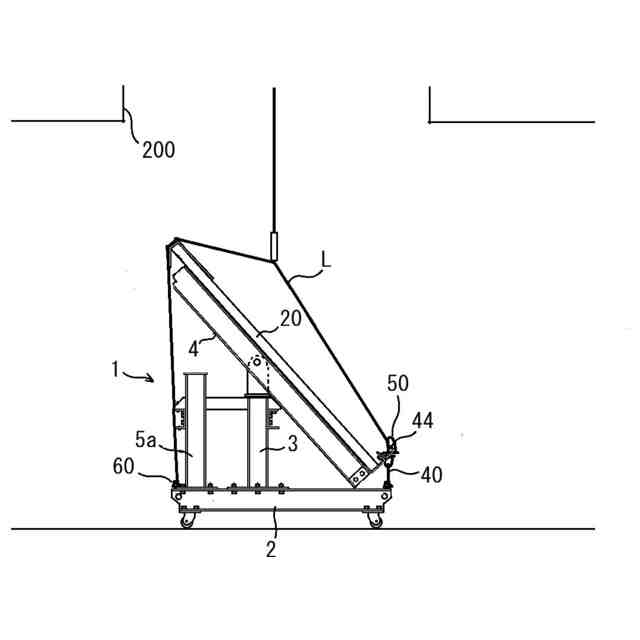

これにより、運搬台車を上階等から揚重しての移動が可能になる。
（【００１１】以降は省略されています）
