公開番号2025157955
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060337
出願日2024-04-03
発明の名称鋼管柱の接合方法、及び鋼管柱
出願人鹿島建設株式会社
代理人個人,個人,個人,個人
主分類E02D 29/05 20060101AFI20251008BHJP(水工;基礎;土砂の移送)
要約【課題】鋼管柱とスラブとを互いに固定しやすくできる鋼管柱の接合方法、及び鋼管柱を提供する。

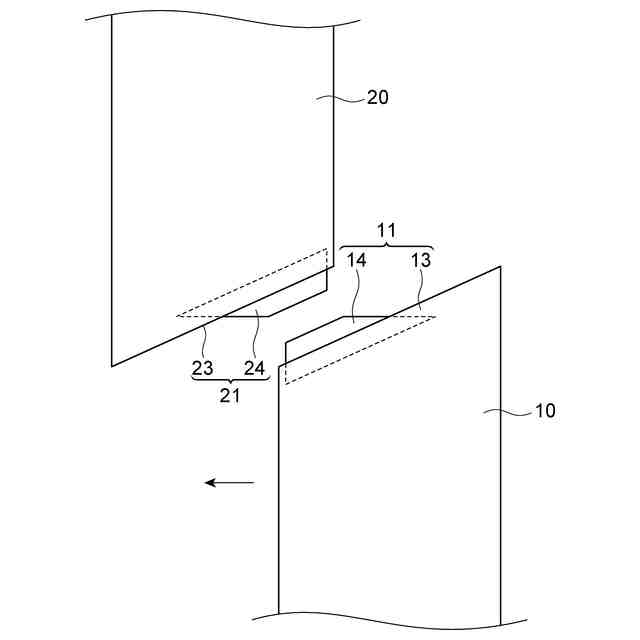

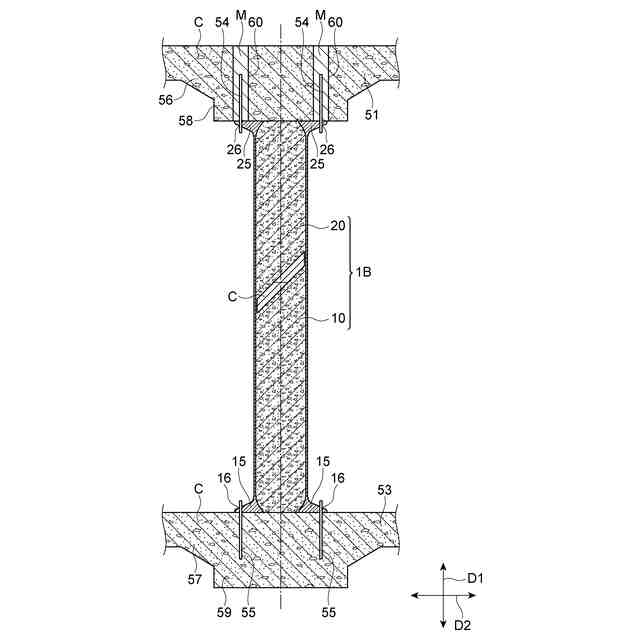

【解決手段】鋼管柱の接合方法は、スラブ53に第1鋼管柱10の一端を固定する工程と、スラブ51と第1鋼管柱10との間に水平方向D2に沿って第2鋼管柱20を挿入する工程と、第1鋼管柱10と第2鋼管柱20とを溶接により互いに接合する工程と、を備える。第1接合部11は、第1傾斜面13と、第1傾斜面13から第2接合部21に向けて突出する第1裏当て金14と、を有する。第2接合部21は、第2傾斜面23と、第2傾斜面23から第1接合部11に向けて突出する第2裏当て金24と、を有する。挿入する工程では、第2裏当て金24が第1内周面12に対向するとともに第1裏当て金14が第2内周面22に対向し、鉛直方向D1に沿って見たときに第1裏当て金14及び第2裏当て金24が環状部を形成するように配置される。
【選択図】図2
特許請求の範囲【請求項１】
鉛直方向に沿って並ぶ２つのスラブの間において第１鋼管柱及び第２鋼管柱を互いに接合する鋼管柱の接合方法であって、
２つの前記スラブのうちの一方に前記第１鋼管柱の一端を固定する工程と、
２つの前記スラブのうちの他方と前記第１鋼管柱との間に水平方向に沿って前記第２鋼管柱を挿入する工程と、
前記第１鋼管柱と前記第２鋼管柱とを溶接により互いに接合する工程と、
を備え、
前記第１鋼管柱は、前記第２鋼管柱に接合される第１接合部を有し、
前記第２鋼管柱は、前記第１鋼管柱の前記第１接合部に接合される第２接合部を有し、
前記第１接合部は、水平方向に対して傾斜する第１傾斜面と、前記第１鋼管柱の第１内周面に固定されており前記第１傾斜面から前記第２接合部に向けて突出する第１裏当て金と、を有し、
前記第２接合部は、水平方向に対して傾斜する第２傾斜面と、前記第２鋼管柱の第２内周面に固定されており前記第２傾斜面から前記第１接合部に向けて突出する第２裏当て金と、を有し、
前記挿入する工程では、前記第２裏当て金が前記第１内周面に対向するとともに前記第１裏当て金が前記第２内周面に対向し、鉛直方向に沿って見たときに前記第１裏当て金及び前記第２裏当て金が環状部を形成するように配置される、
鋼管柱の接合方法。
続きを表示（約 1,100 文字）【請求項２】
前記挿入する工程では、鉛直方向に沿って見たときに、前記第１裏当て金及び前記第２裏当て金のそれぞれが前記環状部の半分を形成するように配置される、
請求項１に記載の鋼管柱の接合方法。
【請求項３】
２つの前記スラブのうちの他方に第３鋼管柱の一端を固定する工程を備え、
前記第２鋼管柱を挿入する工程では、前記第１鋼管柱と前記第３鋼管柱との間に水平方向に沿って前記第２鋼管柱を挿入し、
前記接合する工程では、前記第３鋼管柱と前記第２鋼管柱とを溶接により互いに接合し、
前記第２鋼管柱は、前記第１鋼管柱とは反対側に位置しており前記第３鋼管柱に接合される第４接合部を有し、
前記第３鋼管柱は、前記第４接合部に接合される第３接合部を有し、
前記第３接合部は、水平方向に対して傾斜する第３傾斜面と、前記第３鋼管柱の第３内周面に固定されており前記第３傾斜面から前記第４接合部に向けて突出する第３裏当て金と、を有し、
前記第４接合部は、水平方向に対して傾斜する第４傾斜面と、前記第２内周面に固定されており前記第４傾斜面から前記第３接合部に向けて突出する第４裏当て金と、を有し、
前記挿入する工程では、前記第４裏当て金が前記第３内周面に対向するとともに前記第３裏当て金が前記第２内周面に対向し、鉛直方向に沿って見たときに前記第３裏当て金及び前記第４裏当て金が環状部を形成するように配置される、
請求項１又は請求項２に記載の鋼管柱の接合方法。
【請求項４】
鉛直方向に沿って並ぶ２つのスラブの間において互いに接合されている第１鋼管柱及び第２鋼管柱を含む鋼管柱であって、
２つの前記スラブのうちの一方に前記第１鋼管柱の一端が固定されており、
前記第１鋼管柱は、前記第２鋼管柱に接合される第１接合部を有し、
前記第２鋼管柱は、前記第１鋼管柱の前記第１接合部に接合される第２接合部を有し、
前記第１接合部は、水平方向に対して傾斜する第１傾斜面と、前記第１鋼管柱の第１内周面に固定されており前記第１傾斜面から前記第２接合部に向けて突出する第１裏当て金と、を有し、
前記第２接合部は、水平方向に対して傾斜する第２傾斜面と、前記第２鋼管柱の第２内周面に固定されており前記第２傾斜面から前記第１接合部に向けて突出する第２裏当て金と、を有し、
前記第２裏当て金が前記第１内周面に対向するとともに前記第１裏当て金が前記第２内周面に対向し、鉛直方向に沿って見たときに前記第１裏当て金及び前記第２裏当て金が環状部を形成している、
鋼管柱。

発明の詳細な説明【技術分野】
【０００１】
本開示は、鋼管柱の接合方法、及び鋼管柱に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
特許文献１には、地下空間に配設された梁部材同士を連結する中柱部材を備える地下構造物が開示されている。この地下構造物の中柱部材は、鉄筋コンクリート製の中柱本体と、中柱本体の両端部に配設された一組の支圧板と、を備える。支圧板は、それぞれ梁部材に固定されている。支圧板によって、中柱本体が支持されている。一組の支圧板の間に、中柱本体の長手方向に沿って複数の鉄筋が配筋されている。複数の鉄筋の端部に、鉄筋の横結束力を高める結束構造が設けられている。結束構造は、複数の鉄筋の端部が支圧板内において中柱本体の断面中央部に対応する位置に収束されて形成されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５８２７１５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、鉛直方向に沿って並ぶ一対のスラブの間に鋼管柱を設置するときには、上下一対のスラブに予めシース管を埋め込み、上下一対のシース管の間に鋼管柱を配置する。そして、鋼管柱の上端及び下端のそれぞれ、並びにシース管にアンカーを挿入し、その後、シース管にモルタルを充填することによって、鋼管柱を上下一対のスラブに設置する。このとき、スラブには鉄筋が過密に配置されることがあるため、シース管をスラブに容易に配置できないということが生じうる。さらに、鋼管柱を設置した後に、特に下部のシース管にモルタルを充填しづらいということが生じうる。このように、鋼管柱とスラブとを互いに固定する工程が容易でない場合がある。
【０００５】
本開示は、鋼管柱とスラブとを互いに固定しやすくできる鋼管柱の接合方法、及び鋼管柱を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る鋼管柱の接合方法は、（１）鉛直方向に沿って並ぶ２つのスラブの間において第１鋼管柱及び第２鋼管柱を互いに接合する鋼管柱の接合方法である。この鋼管柱の接合方法は、２つのスラブのうちの一方に第１鋼管柱の一端を固定する工程と、２つのスラブのうちの他方と第１鋼管柱との間に水平方向に沿って第２鋼管柱を挿入する工程と、第１鋼管柱と第２鋼管柱とを溶接により互いに接合する工程と、を備える。第１鋼管柱は、第２鋼管柱に接合される第１接合部を有する。第２鋼管柱は、第１鋼管柱の第１接合部に接合される第２接合部を有する。第１接合部は、水平方向に対して傾斜する第１傾斜面と、第１鋼管柱の第１内周面に固定されており第１傾斜面から第２接合部に向けて突出する第１裏当て金と、を有する。第２接合部は、水平方向に対して傾斜する第２傾斜面と、第２鋼管柱の第２内周面に固定されており第２傾斜面から第１接合部に向けて突出する第２裏当て金と、を有する。挿入する工程では、第２裏当て金が第１内周面に対向するとともに第１裏当て金が第２内周面に対向し、鉛直方向に沿って見たときに第１裏当て金及び第２裏当て金が環状部を形成するように配置される。
【０００７】
この鋼管柱の接合方法では、２つのスラブのうちの一方に第１鋼管柱の一端を固定し、その後、２つのスラブのうちの他方と第１鋼管柱との間に第２鋼管柱を挿入する。第２鋼管柱を挿入する前に第１鋼管柱をスラブに固定することによって、第１鋼管柱が固定されるスラブへのシース管の配置を不要とすることができる。したがって、スラブへのシース管の配置、及びシース管へのモルタルの充填の作業を低減できるので、鋼管柱とスラブとを互いに固定しやすくできる。この接合方法では、第１裏当て金は第２鋼管柱の第２内周面に対向し、第２裏当て金は第１鋼管柱の第１内周面に対向する。第２鋼管柱がスラブと第１鋼管柱との間に水平方向に沿って挿入されたとき、第１裏当て金と第２裏当て金とが鉛直方向視において環状部を形成するように配置される。第１鋼管柱の第１傾斜面と第２鋼管柱の第２傾斜面とは、水平方向に対して傾斜している。これにより、２つのスラブのうちの一方に固定された第１鋼管柱に向かって第２鋼管柱を水平方向から挿入したときに、第１裏当て金に第２裏当て金が衝突する可能性を低減でき、第２鋼管柱をスラブと第１鋼管柱との間に挿入しやすくできる。
【０００８】
（２）上記（１）において、挿入する工程では、鉛直方向に沿って見たときに、第１裏当て金及び第２裏当て金のそれぞれが環状部の半分を形成するように配置されてもよい。この場合、第２鋼管柱が挿入されたときに、第１裏当て金が環状部の一方側の半分を形成するとともに、第２裏当て金が環状部の他方側の半分を形成する。これにより、２つのスラブのうちの一方に固定された第１鋼管柱に向かって第２鋼管柱を水平方向から挿入したときに、第１裏当て金に第２裏当て金が衝突する可能性をより低減でき、第２鋼管柱を他方のスラブと第１鋼管柱との間により挿入しやすくできる。よって、鋼管柱とスラブとを互いに固定しやすくできる。
【０００９】

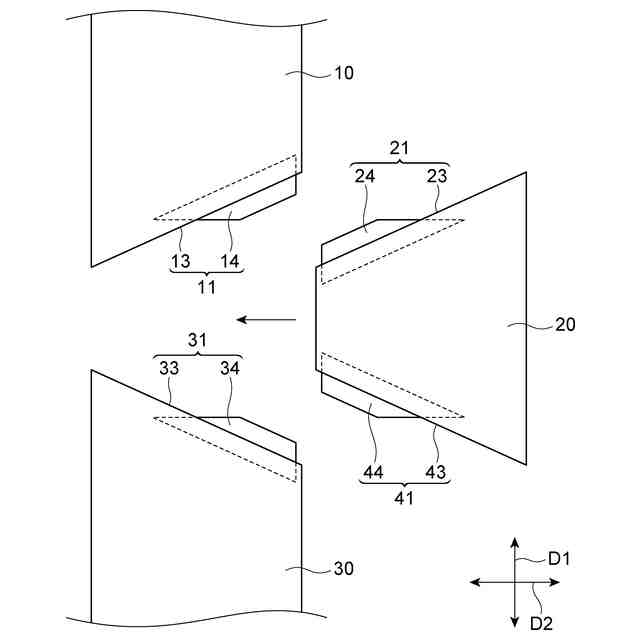

（３）上記（１）または（２）において、鋼管柱の接合方法は、２つのスラブのうちの他方に第３鋼管柱の一端を固定する工程を備えてもよい。この場合、第２鋼管柱を挿入する工程では、第１鋼管柱と第３鋼管柱との間に水平方向に沿って第２鋼管柱を挿入する。接合する工程では、第３鋼管柱と第２鋼管柱とを溶接により互いに接合する。第２鋼管柱は、第１鋼管柱とは反対側に位置しており第３鋼管柱に接合される第４接合部を有する。第３鋼管柱は、第４接合部に接合される第３接合部を有する。第３接合部は、水平方向に対して傾斜する第３傾斜面と、第３鋼管柱の第３内周面に固定されており第３傾斜面から第４接合部に向けて突出する第３裏当て金と、を有する。第４接合部は、水平方向に対して傾斜する第４傾斜面と、第２内周面に固定されており第４傾斜面から第３接合部に向けて突出する第４裏当て金と、を有する。挿入する工程では、第４裏当て金が第３内周面に対向するとともに第３裏当て金が第２内周面に対向し、鉛直方向に沿って見たときに第３裏当て金及び第４裏当て金が環状部を形成するように配置される。
【００１０】
この場合、２つのスラブのうちの一方に第１鋼管柱の一端を固定するとともに、２つのスラブのうちの他方に第３鋼管柱の一端を固定する。その後、第１鋼管柱と第３鋼管柱の間に第２鋼管柱を挿入する。第２鋼管柱を挿入する前に一方のスラブに第１鋼管柱を固定するとともに他方のスラブに第３鋼管柱を固定することによって、第１鋼管柱が固定されるスラブ、及び第３鋼管柱が固定されるスラブへのシース管の配置を不要とすることができる。したがって、スラブへのシース管の配置、及びシース管へのモルタルの充填の作業を不要とすることができるので、スラブに対する鋼管柱の設置作業を一層容易に行うことができる。
（【００１１】以降は省略されています）
