公開番号2025160820
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063625
出願日2024-04-10
発明の名称壁体の構築方法およびタンク
出願人鹿島建設株式会社
代理人個人
主分類E04H 7/18 20060101AFI20251016BHJP(建築物)
要約【課題】タンクの壁体を好適に構築できる壁体の構築方法等を提供する。

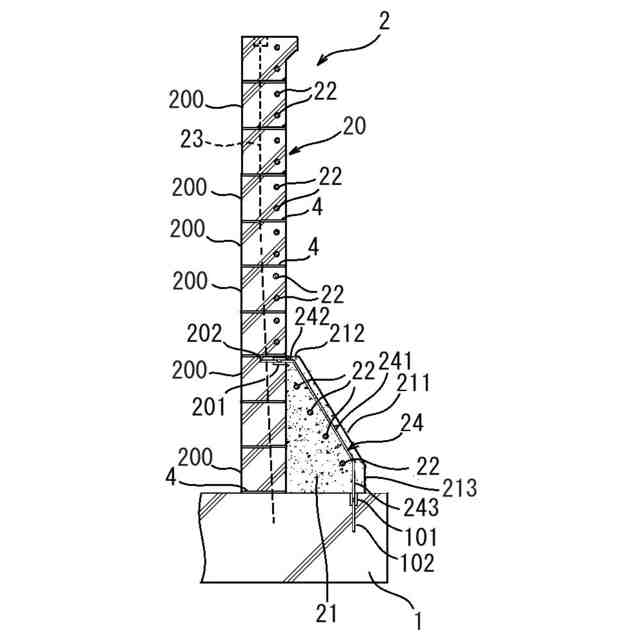

【解決手段】防液堤は、筒状の本体20と、本体20の底部の外側に設けられたハンチ21と、を有するタンクの壁体である。防液堤には周方向の緊張材22によるプレストレスが導入される。防液堤の本体20は、コンクリート製のプレキャストブロック200を上下に積層して形成する。ハンチ21は、本体20を少なくともハンチ21の高さまで形成した後、本体20の底部の外側でコンクリートを打設することで形成する。
【選択図】図3
特許請求の範囲【請求項１】
タンクの壁体の構築方法であって、
前記壁体は、筒状の本体と、前記本体の底部の外側に設けられたハンチと、を有し、周方向の緊張材によるプレストレスが導入され、
コンクリート製のプレキャストブロックを上下に積層して前記本体を形成し、

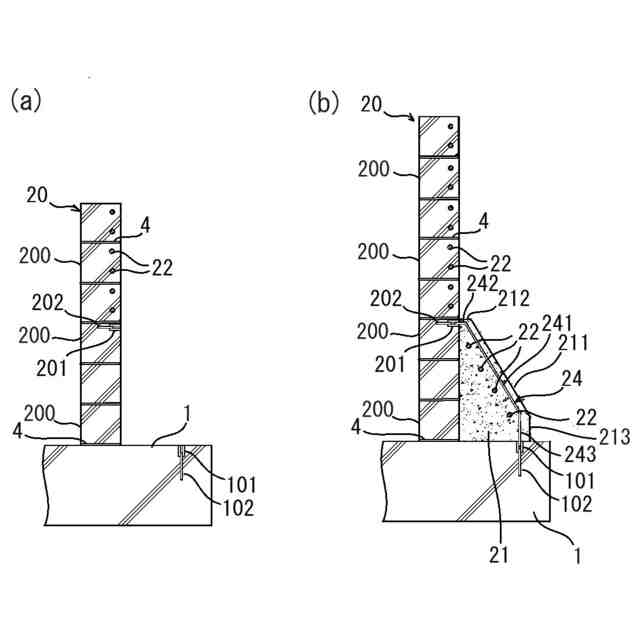

前記ハンチは、前記本体を少なくとも前記ハンチの高さまで形成した後、前記本体の底部の外側でコンクリートを打設することで形成することを特徴とする壁体の構築方法。
続きを表示（約 390 文字）【請求項２】
前記壁体の底部では、周方向の前記緊張材が前記ハンチに埋設され、
前記壁体の底部よりも上方の部分では、周方向の前記緊張材が前記本体に埋設されることを特徴とする請求項１に記載の壁体の構築方法。
【請求項３】

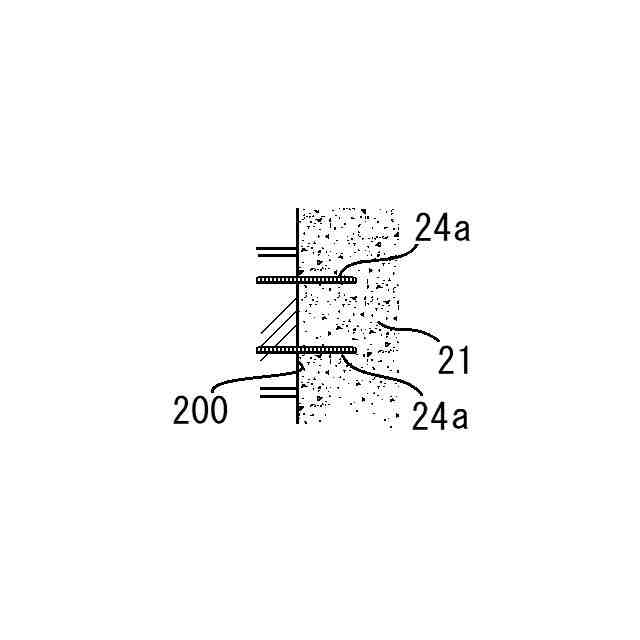

前記壁体は基礎版上に構築され、
前記ハンチに埋設された接合筋を用い、前記ハンチが前記本体と前記基礎版に接合されたことを特徴とする請求項１記載の壁体の構築方法。
【請求項４】
壁体を有するタンクであって、
前記壁体は、
コンクリート製のプレキャストブロックを上下に積層して形成される筒状の本体と、
前記本体の底部の外側で、現場打ちのコンクリートにより形成されたハンチと、
を有し、
前記壁体に周方向の緊張材によるプレストレスが導入されたことを特徴とするタンク。

発明の詳細な説明【技術分野】
【０００１】
本発明は、壁体の構築方法およびタンクに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

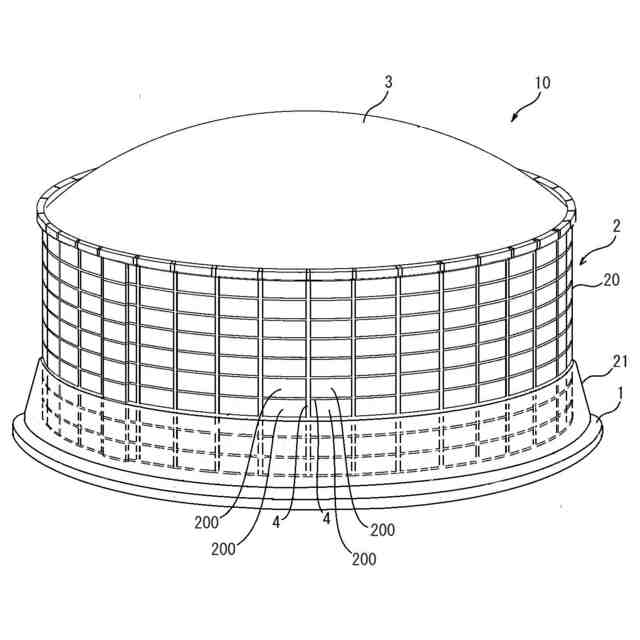

特許文献１、２には、外周部に防液堤を有するプレストレストコンクリート製のタンク（以下、PCタンクという）が開示されている。防液堤は筒状の壁体であり、その内部には周方向の緊張材が埋設される。当該緊張材は防液堤の高さ方向に間隔を空けて多段に配置され、これらの緊張材により防液堤に周方向のプレストレスを導入することで、防液堤内部の液圧に耐え得るように防液堤の補強が行われる。
【０００３】
防液堤に周方向のプレストレスを導入すると、防液堤の底部では、防液堤をタンクの内側に曲げようとする鉛直面内の曲げモーメントが生じる。この曲げモーメントに対する補強のため、特許文献１では、縦方向の緊張材によるプレストレスを防液堤に導入するとともに、防液堤の底部を外側に増厚してハンチを形成し、構造上必要な部材断面を確保している。
【先行技術文献】
【特許文献】
【０００４】
特許第4793640号公報
特開2023-19735号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１では、ハンチを含む防液堤の底部を現場打ちのコンクリートにより形成しているため、型枠の設置など施工に時間がかかる。防液堤の内側には金属板等による内槽や外槽が設けられるが、その工事は機械工事となり、施工上の理由から防液堤をある程度の高さまで形成した後でないと開始できない。そのため、ハンチを含む防液堤の底部を現場打ちのコンクリートにより形成すると、機械工事の着手が遅れるなどして工程の遅延につながる恐れがある。
【０００６】
一方、特許文献２では、プレキャストブロックを上下に積層して防液堤を構築することが記載されており、これにより比較的短時間で防液堤を構築できる。また特許文献２には、ハンチを有する防液堤の底部をプレキャストブロック化することも開示されている。しかしながら、当該プレキャストブロックは、他の部位のプレキャストブロックと形状が異なり、ハンチの分だけサイズや重量が大きくなることから製造や運搬の面で都合が悪い。
【０００７】
本発明は上記の課題に鑑みてなされたものであり、タンクの壁体を好適に構築できる壁体の構築方法等を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記した課題を解決するための第１の発明は、タンクの壁体の構築方法であって、前記壁体は、筒状の本体と、前記本体の底部の外側に設けられたハンチと、を有し、周方向の緊張材によるプレストレスが導入され、コンクリート製のプレキャストブロックを上下に積層して前記本体を形成し、前記ハンチは、前記本体を少なくとも前記ハンチの高さまで形成した後、前記本体の底部の外側でコンクリートを打設することで形成することを特徴とする壁体の構築方法である。
【０００９】
本発明では、プレキャストブロックを用いて壁体の本体を形成することで、タンクの内槽や外槽の機械工事の開始に必要な高さを早期に確保でき、機械工事を早期に着手することで工期短縮につながる。一方、ハンチに関しては現場打ちのコンクリートにより形成することで、壁体の底部のプレキャストブロックのサイズや重量が大きくなるのを防止でき、プレキャストブロックの製造面や運搬面で好ましい。以上により、本発明ではタンクの壁体を好適に構築できる。
【００１０】
前記壁体の底部では、周方向の前記緊張材が前記ハンチに埋設され、前記壁体の底部よりも上方の部分では、周方向の前記緊張材が前記本体に埋設されることが望ましい。
これにより、ハンチを含む壁体全体に周方向のプレストレスを導入することができる。
（【００１１】以降は省略されています）
