公開番号2025174387
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080745
出願日2024-05-17
発明の名称基礎構造および構築方法
出願人鹿島建設株式会社
代理人個人,個人,個人,個人
主分類E02D 5/34 20060101AFI20251120BHJP(水工;基礎;土砂の移送)
要約【課題】鉄筋コンクリートの使用量を低減させることができる基礎構造および構築方法を提供する。

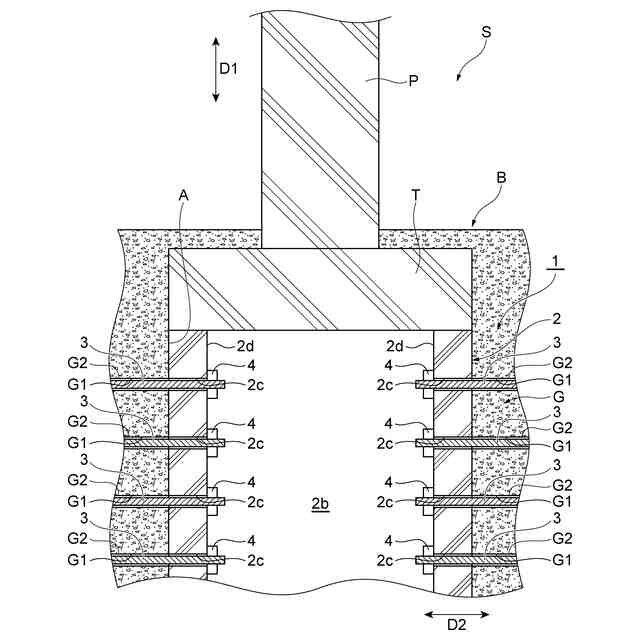

【解決手段】一実施形態に係る基礎構造は、コンクリート躯体Sの基礎Bを構成する基礎構造1である。基礎構造1は、地盤Gに構築された鉄筋コンクリート2と、鉄筋コンクリート2を貫通するとともに鉄筋コンクリート2から地盤Gに延び出しており、鉄筋コンクリート2と一体化する複数の棒状部材3と、鉄筋コンクリート2の地盤Gとは反対側を向く面2dにおいて複数の棒状部材3のそれぞれを鉄筋コンクリート2に定着させる複数の定着体4と、を備える。複数の定着体4に定着された棒状部材3を介して鉄筋コンクリート2と地盤Gが接する面に圧縮力を付与することによって鉄筋コンクリート2と地盤Gが接する面に周面摩擦力が付与されている。
【選択図】図1
特許請求の範囲【請求項１】
コンクリート躯体の基礎を構成する基礎構造であって、
地盤に構築された鉄筋コンクリートと、
前記鉄筋コンクリートを貫通するとともに前記鉄筋コンクリートから前記地盤に延び出しており、前記鉄筋コンクリートと一体化する複数の棒状部材と、
前記鉄筋コンクリートの前記地盤とは反対側を向く面において複数の前記棒状部材のそれぞれを前記鉄筋コンクリートに定着させる複数の定着体と、
を備え、
複数の前記定着体に定着された前記棒状部材を介して前記鉄筋コンクリートと前記地盤が接する面に圧縮力を付与することによって前記鉄筋コンクリートと前記地盤が接する面に周面摩擦力が付与されている、
基礎構造。
続きを表示（約 900 文字）【請求項２】
複数の前記棒状部材は、ロックボルトおよびグラウンドアンカーの少なくともいずれかである、
請求項１に記載の基礎構造。
【請求項３】

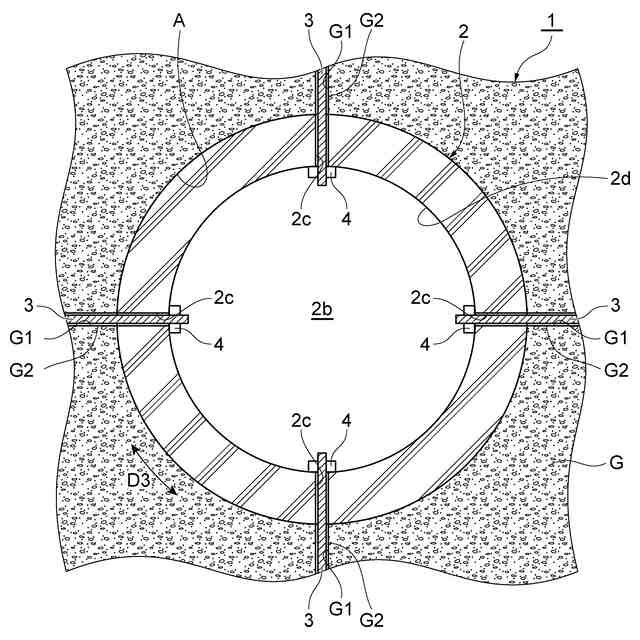

前記鉄筋コンクリートは、複数の前記定着体が配置される内部空間が形成された筒状を呈する、
請求項１または請求項２に記載の基礎構造。
【請求項４】

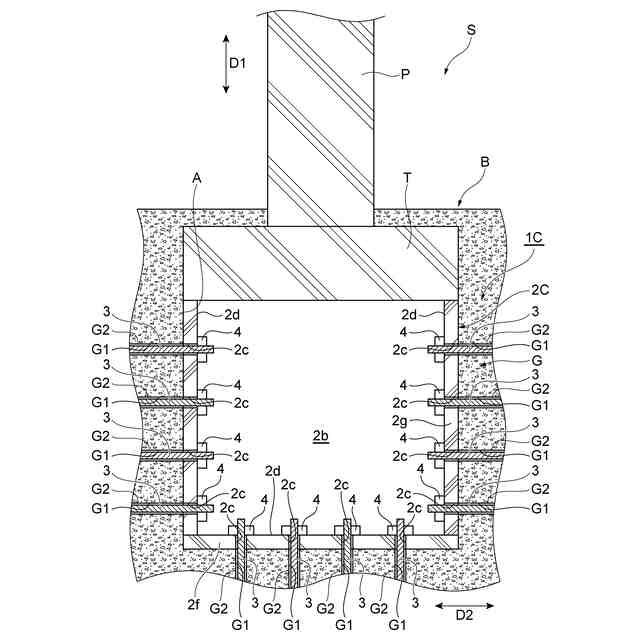

前記鉄筋コンクリートは、前記内部空間を鉛直下方から覆う底版部を備える、
請求項３に記載の基礎構造。
【請求項５】
コンクリート躯体の基礎を構築する構築方法であって、
地盤に鉄筋コンクリートを構築する工程と、
前記鉄筋コンクリートに複数の棒状部材を貫通させるとともに、前記鉄筋コンクリートから前記地盤に延び出すように複数の前記棒状部材を配置する工程と、
前記鉄筋コンクリートの前記地盤とは反対側を向く面において定着体が前記鉄筋コンクリートに複数の前記棒状部材のそれぞれを定着させることにより、前記鉄筋コンクリートに複数の前記棒状部材を一体化させるとともに、前記鉄筋コンクリートと前記地盤が接する面に圧縮力を付与して前記鉄筋コンクリートと前記地盤が接する面に周面摩擦力を付与する工程と、
を備える構築方法。
【請求項６】

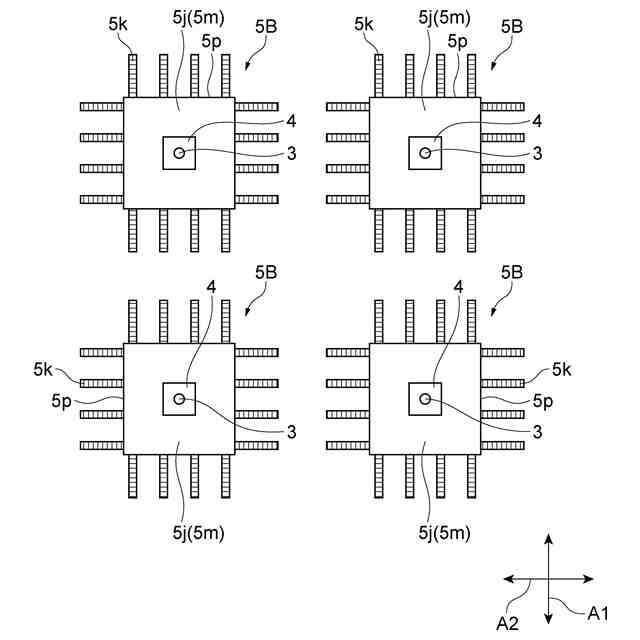

前記鉄筋コンクリートを構築する工程の前に、複数の鉄筋コンクリートブロックを作製する工程を備え、
前記鉄筋コンクリートを構築する工程は、

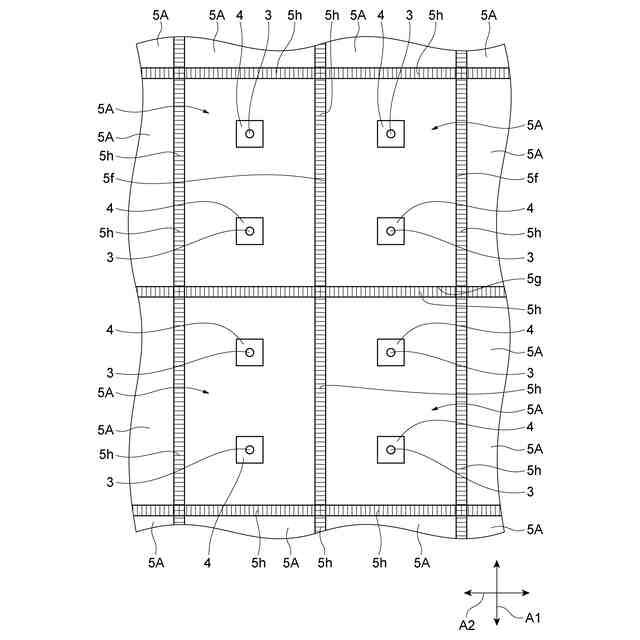

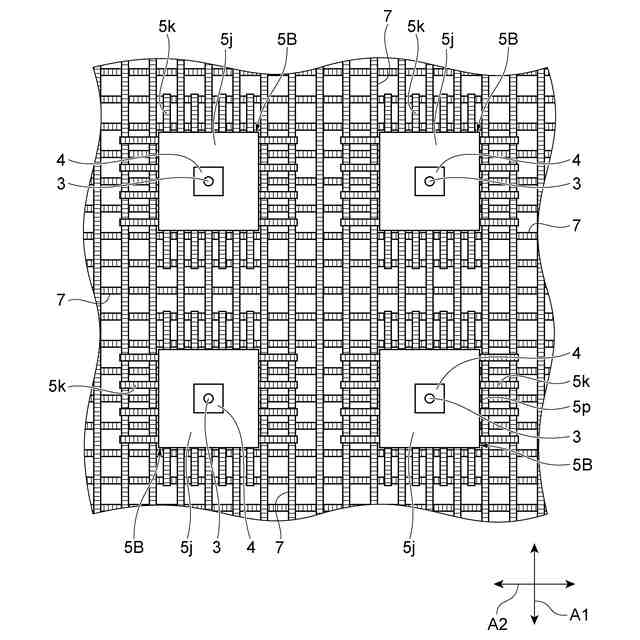

複数の前記鉄筋コンクリートブロックを並べる工程と、
複数の前記鉄筋コンクリートブロックの間に間詰材を充填する工程と、
を含む、
請求項５に記載の構築方法。
【請求項７】
前記鉄筋コンクリートは、複数の前記定着体が配置される内部空間が形成される筒状を呈し、
前記鉄筋コンクリートブロックを並べる工程では、複数の前記鉄筋コンクリートブロックが前記鉄筋コンクリートの周方向に沿って並ぶように複数の前記鉄筋コンクリートブロックを配置する、
請求項６に記載の構築方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コンクリート躯体の基礎を構成する基礎構造、および基礎の構築方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、深礎杭およびその施工方法が記載されている。この施工方法では、地盤内を人手で掘削しつつ掘削面に吹付けコンクリートを設けて、ロックボルトを順次設ける。ロックボルトの先端部は定着部とする。そして、掘削された部分に異形鉄筋、および先端がフック状の鉄筋を配置し、機械継手によって異形鉄筋をロックボルトに接合する。その後、掘削された部分にコンクリートを打設して深礎杭を構築し、深礎杭の上部に橋脚を構築する。
【先行技術文献】
【特許文献】
【０００３】
特許第３４０３０６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特に近年温室効果ガスの排出量を低減させることが求められており、建設産業でも二酸化炭素の排出量の低減が求められている。建設産業では、基礎の構築時、および基礎の補修または補強時に用いられる材料の製造に起因して、多くの二酸化炭素が排出されているという現状がある。よって、二酸化炭素の排出量を減らすためには、基礎構造に用いられる材料の使用量を低減させることが有効である。
【０００５】
しかしながら、前述した深礎杭のような基礎構造では、地震などの外力に対する基礎構造の抵抗性を高めるために大量の鉄筋コンクリートが用いられる場合がある。例えば、鉄筋コンクリートの製造時には二酸化炭素が排出され、特にセメントの製造時には高熱を要するため大量の二酸化炭素が排出される。したがって、鉄筋コンクリートの使用量を低減させることが求められる。
【０００６】
本開示は、鉄筋コンクリートの使用量を低減させることができる基礎構造および構築方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本開示に係る基礎構造は、コンクリート躯体の基礎を構成する基礎構造である。基礎構造は、地盤に構築された鉄筋コンクリートと、鉄筋コンクリートを貫通するとともに鉄筋コンクリートから地盤に延び出しており、鉄筋コンクリートと一体化する複数の棒状部材と、鉄筋コンクリートの地盤とは反対側を向く面において複数の棒状部材のそれぞれを鉄筋コンクリートに定着させる複数の定着体と、を備える。複数の定着体に定着された棒状部材を介して鉄筋コンクリートと地盤が接する面に圧縮力を付与することによって鉄筋コンクリートと地盤が接する面に周面摩擦力が付与されている。
【０００８】
この基礎構造では、鉄筋コンクリートと、複数の棒状部材と、複数の定着体とを備える。鉄筋コンクリートは地盤に構築されており、複数の棒状部材は鉄筋コンクリートを貫通するとともに鉄筋コンクリートから地盤に延び出している。複数の定着体のそれぞれは複数の棒状部材のそれぞれを鉄筋コンクリートに定着させ、複数の棒状部材は鉄筋コンクリートと一体化する。複数の定着体に定着された棒状部材を介して、鉄筋コンクリートと地盤が接する面に圧縮力を付与することによって、地盤と鉄筋コンクリートが接する面に周面摩擦力が付与されている。よって、鉄筋コンクリートを小さくして地震などの外力に対する基礎構造の抵抗性を高めることができるので、鉄筋コンクリートの使用量を低減させることができる。地盤と鉄筋コンクリートが接する面において周面摩擦力が付与されていることにより、地震などの外力に対して基礎構造が効果的に抵抗できるようになるため、例えば鉄筋コンクリートの断面を縮減することが可能となり、鉄筋およびコンクリートの使用量を減らすことができる。したがって、二酸化炭素の排出量を低減させることができる。
【０００９】
（２）上記（１）において、複数の棒状部材は、ロックボルトおよびグラウンドアンカーの少なくともいずれかであってもよい。この場合、棒状部材としてロックボルトを用いることができる。また、棒状部材がグラウンドアンカーである場合、グラウンドアンカーに緊張力を導入することにより，地盤と鉄筋コンクリートが接する面に大きな圧縮力を作用させることができる。よって、地盤と鉄筋コンクリートが接する面における摩擦力は、当該面に作用する圧縮力に比例することから、地盤に対する鉄筋コンクリートの周面摩擦力をさらに高めることができ、鉄筋コンクリートの使用量をさらに低減させることができる。
【００１０】

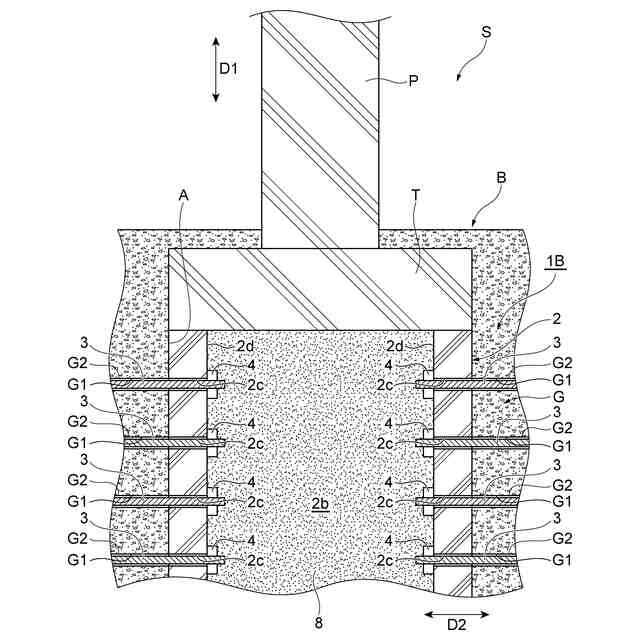

（３）上記（１）または（２）において、鉄筋コンクリートは、複数の定着体が配置される内部空間が形成された筒状を呈してもよい。この場合、鉄筋コンクリートを中空とすることができるので、鉄筋コンクリートが中実である場合と比較して鉄筋コンクリートの使用量を低減させることができる。
（【００１１】以降は省略されています）
