公開番号2025140068
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039234
出願日2024-03-13
発明の名称ワイヤレス給電システム
出願人鹿島建設株式会社
代理人弁理士法人後藤特許事務所
主分類H02J 50/05 20160101AFI20250919BHJP(電力の発電,変換,配電)
要約【課題】ワイヤレス給電システムにおける伝送効率を向上させる。
【解決手段】ワイヤレス給電システム100は、給電電極12,13を有し建物1に設けられる給電装置10と、給電電極12,13に対向して配置される受電電極22,23を通じて給電装置10から電力を受け取る受電装置20と、給電電極12,13と受電電極22,23との間に設けられる床仕上げ材30と、を備え、床仕上げ材30は、基材と基材よりも誘電率が高く基材内に混入される混入材とを含む。
【選択図】図3
特許請求の範囲【請求項１】
給電電極を有し建物に設けられる給電装置と、
前記給電電極に対向して配置される受電電極を通じて前記給電装置から電力を受け取る受電装置と、
前記給電電極と前記受電電極との間に設けられる床仕上げ材と、を備え、
前記床仕上げ材は、基材と前記基材よりも誘電率が高く前記基材内に混入される混入材とを含む、
ワイヤレス給電システム。
続きを表示（約 670 文字）【請求項２】
前記給電装置は、前記給電電極に接続され交流電圧を生成する交流電圧生成部をさらに有し、
前記ワイヤレス給電システムは、前記交流電圧生成部において生成される前記交流電圧の周波数よりも高い周波数の電磁波を吸収可能な電磁波吸収部材をさらに有し、
前記電磁波吸収部材は、前記床仕上げ材と前記給電電極との間、前記床仕上げ材と前記受電電極との間、及び、前記床仕上げ材の内部の少なくとも何れかに設けられる、
請求項１に記載のワイヤレス給電システム。
【請求項３】
前記床仕上げ材は、帯状に形成され、
前記給電電極及び前記電磁波吸収部材は、前記床仕上げ材と一体的に設けられる、
請求項２に記載のワイヤレス給電システム。
【請求項４】
前記床仕上げ材の前記受電電極側にはパイル部が設けられ、
前記パイル部の色は、前記給電電極が設けられる領域と前記給電電極が設けられていない領域とにおいて異なる、
請求項１に記載のワイヤレス給電システム。
【請求項５】
前記給電電極は、互いに平行に延びる帯状の第１給電電極及び第２給電電極を有し、
前記第１給電電極と前記第２給電電極との間の間隔の大きさは、前記床仕上げ材の厚さの４倍以上である、
請求項１に記載のワイヤレス給電システム。
【請求項６】
前記受電装置は、前記床仕上げ材に突き刺さる突起部を有する、
請求項１に記載のワイヤレス給電システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤレス給電システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、建物に設けられた給電装置と、給電装置から電力を受け取る受電装置と、を備えたワイヤレス給電システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１８０００１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のワイヤレス給電システムでは、給電装置と受電装置との間に仕上げ材が設けられている。このため、給電装置から受電装置への伝送効率は、仕上げ材の厚さや材質の影響を受けることになり、設置される仕上げ材の仕様によっては、伝送効率が大幅に低下するおそれがある。
【０００５】
本発明は、ワイヤレス給電システムにおける伝送効率を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、ワイヤレス給電システムであって、給電電極を有し建物に設けられる給電装置と、給電電極に対向して配置される受電電極を通じて給電装置から電力を受け取る受電装置と、給電電極と受電電極との間に設けられる床仕上げ材と、を備え、床仕上げ材は、基材と基材よりも誘電率が高く基材内に混入される混入材とを含む。
【発明の効果】
【０００７】
本発明によれば、ワイヤレス給電システムにおける伝送効率を向上させることができる。
【図面の簡単な説明】
【０００８】

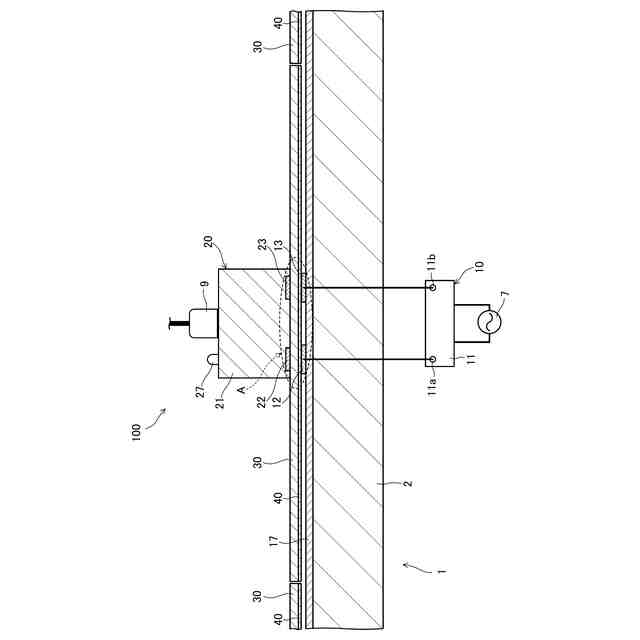

本発明の第１実施形態に係るワイヤレス給電システムを備える建物の立断面を示した概略図である。

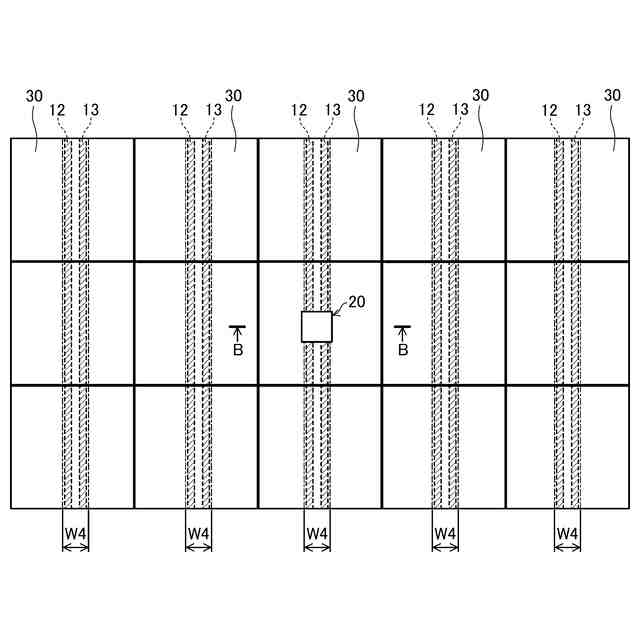

本発明の第１実施形態に係るワイヤレス給電システムを上方から見た平面図である。
図１のＡ部を拡大して示した拡大図である。
本発明の第１実施形態に係るワイヤレス給電システムの回路構成図である。

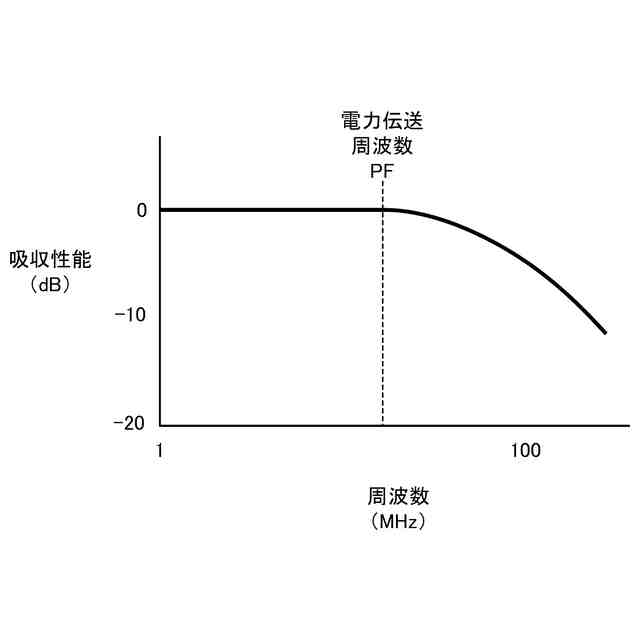

電磁波吸収部材の特性を示すグラフである。

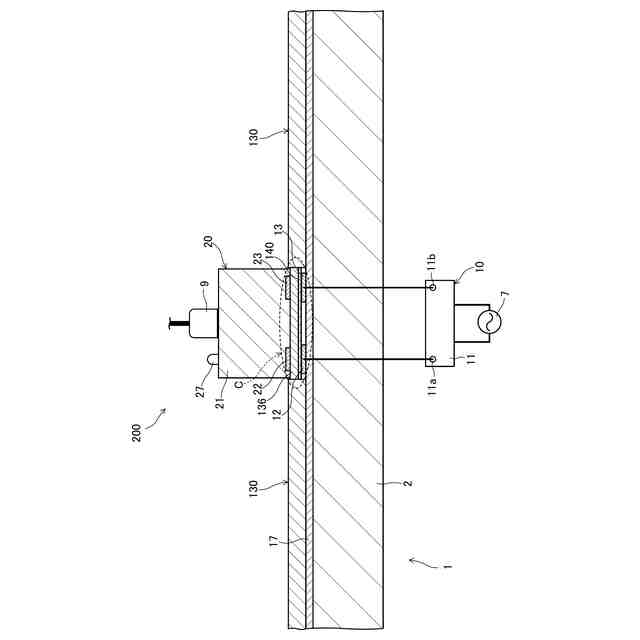

本発明の第２実施形態に係るワイヤレス給電システムを備える建物の立断面図である。

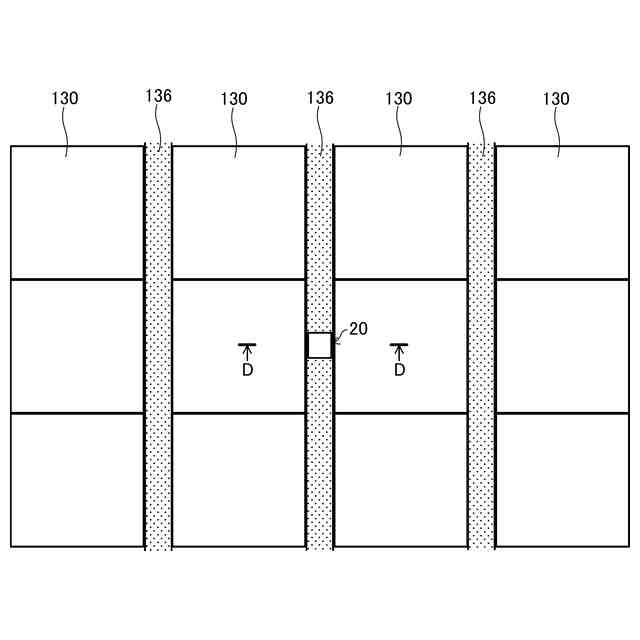

本発明の第２実施形態に係るワイヤレス給電システムを上方から見た平面図である。
図６のＣ部を拡大して示した拡大図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本発明の実施形態について説明する。
【００１０】
＜第１実施形態＞
まず、図１から図５を参照して、第１実施形態に係るワイヤレス給電システム１００について説明する。図１は、ワイヤレス給電システム１００を備える建物１の立断面を示した概略図であり、図２のＢ－Ｂ線に沿う断面を示している。図２は、ワイヤレス給電システム１００を上方から見た平面図であり、図３は、図１のＡ部を拡大して示した拡大図であり、図４は、ワイヤレス給電システム１００の回路構成図である。
