公開番号2025161167
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064126
出願日2024-04-11
発明の名称床版架設方法
出願人鹿島建設株式会社
代理人弁理士法人後藤特許事務所
主分類E01D 21/00 20060101AFI20251017BHJP(道路,鉄道または橋りょうの建設)
要約【課題】床版架設に要する作業時間を短縮する。
【解決手段】床版架設方法は、先に設置された先行床版20Aに隣接して後行床版20Bを設置する設置工程と、先行床版20Aと後行床版20Bとの間の隙間G1にスペーサ40を介在させた状態において先行床版20Aと後行床版20Bとを締結部材40により締結する締結工程と、先行床版20Aと後行床版20Bとは別の床版2bを搬送する搬送台車16、及び、別の床版2bを揚重する揚重台車15,17の少なくとも何れかが先行床版20A及び後行床版20Bの上面を走行面S1として移動する移動工程と、を含む。
【選択図】図4
特許請求の範囲【請求項１】
橋桁上にプレキャストコンクリート製の床版を順に並べて設置する床版架設方法であって、
先に設置された先行床版に隣接して後行床版を設置する設置工程と、
前記先行床版と前記後行床版との間の隙間にスペーサを介在させた状態において前記先行床版と前記後行床版とを締結部材により締結する締結工程と、
前記先行床版及び前記後行床版とは別の床版を搬送する搬送台車、及び、前記別の床版を揚重する揚重台車の少なくとも何れかが前記先行床版及び前記後行床版の上を走行して移動する移動工程と、を含む、
床版架設方法。
続きを表示（約 540 文字）【請求項２】
前記隙間に充填材を充填する充填工程をさらに含み、
前記充填工程は、前記移動工程の後に行われる、
請求項１に記載の床版架設方法。
【請求項３】
前記スペーサを前記隙間から除去する除去工程と、
前記隙間に充填材を充填する充填工程と、をさらに含み、
前記除去工程及び前記充填工程は、前記移動工程の後に行われる、
請求項１に記載の床版架設方法。
【請求項４】
前記スペーサの弾性係数は、前記先行床版及び前記後行床版の弾性係数よりも小さい、
請求項１から３のいずれか１項に記載の床版架設方法。
【請求項５】
前記締結部材は、一端が前記先行床版に形成された第１凹部内に突出し、他端が前記後行床版に形成された第２凹部内に突出するように橋軸方向に沿って配置された長軸部材である、
請求項１から３のいずれか１項に記載の床版架設方法。
【請求項６】
前記締結部材は、前記先行床版と前記後行床版とに跨って設けられ、
前記スペーサは、少なくとも一部分が前記締結部材よりも上方に位置するように設けられる、
請求項１から３のいずれか１項に記載の床版架設方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、床版架設方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、橋軸方向に延在する主桁上にプレキャストコンクリート製の床版を順に並べて設置する床版架設方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１０４９７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般的に床版架設作業は、少なくとも一車線を通行止めとして行われることから、より早く作業が完了することが求められている。床版架設作業は、設置された床版間にコンクリートを打設し床版を橋軸方向において連結させることによりほぼ完了した状態となるが、特許文献１に記載されるような床版架設方法では、設置された床版上に、床版を搬送する搬送台車や床版を揚重する揚重台車が走行するレールが設置されるため、レールの撤去作業が完了するまでは床版間にコンクリートを打設し養生させることができないことから、床版架設に要する作業時間をさらに短縮し、作業コストを低減させることが困難である。
【０００５】
本発明は、床版架設に要する作業時間を短縮することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、橋桁上にプレキャストコンクリート製の床版を順に並べて設置する床版架設方法であって、先に設置された先行床版に隣接して後行床版を設置する設置工程と、先行床版と後行床版との間の隙間にスペーサを介在させた状態において先行床版と後行床版とを締結部材により締結する締結工程と、先行床版及び後行床版とは別の床版を搬送する搬送台車、及び、別の床版を揚重する揚重台車の少なくとも何れかが先行床版及び後行床版の上を走行して移動する移動工程と、を含む。
【発明の効果】
【０００７】
本発明によれば、床版架設に要する作業時間を短縮することができる。
【図面の簡単な説明】
【０００８】
床版更新作業を説明するための概略図である。

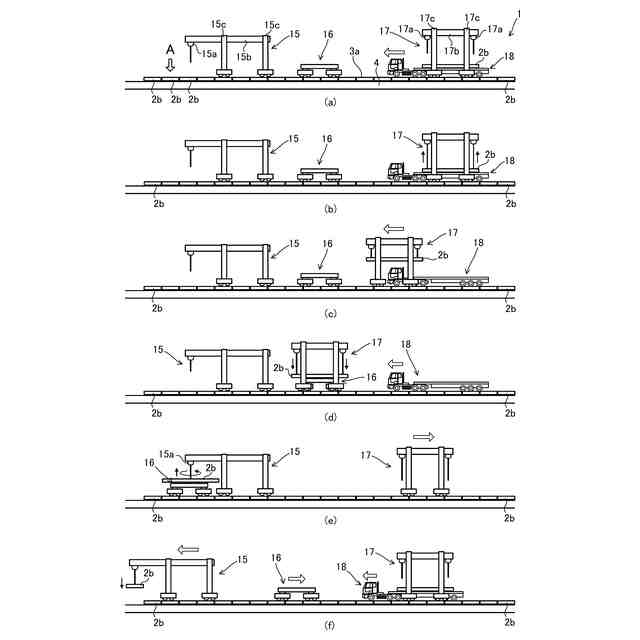

床版架設方法について説明するための概略図である。
図２の矢印Ａの方向から見た床版の状態を示した図である。
図３のＢ－Ｂ線に沿う床版の断面を示した断面図である。
図４のＣ－Ｃ線に沿う断面を示した断面図である。

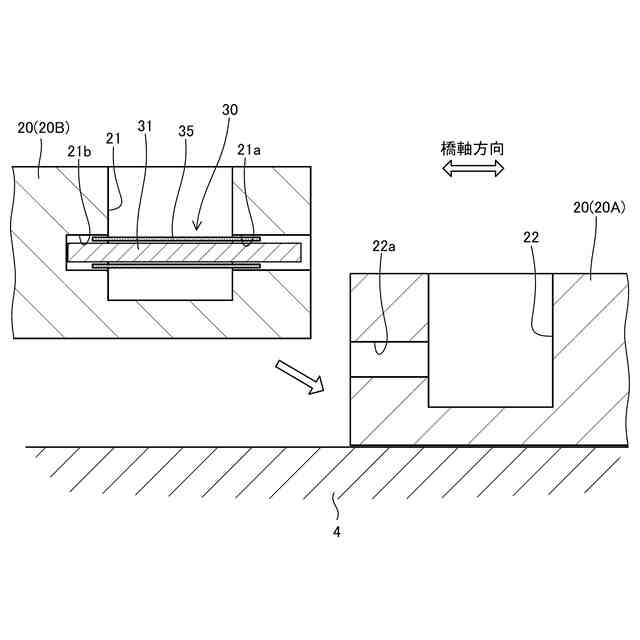

床版を架設する工程を順に説明するための図である。

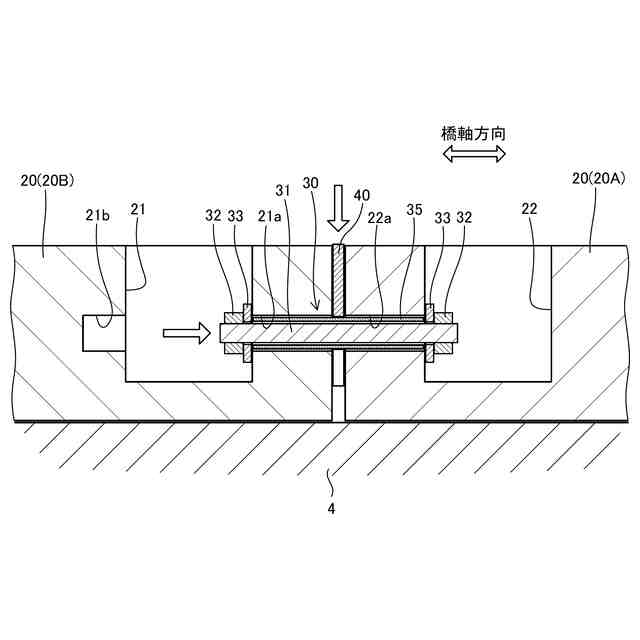

床版を架設する工程を順に説明するための図であり、図６Ａに続く状態を示した図である。
床版を架設する工程を順に説明するための図であり、図６Ｂに続く状態を示した図である。

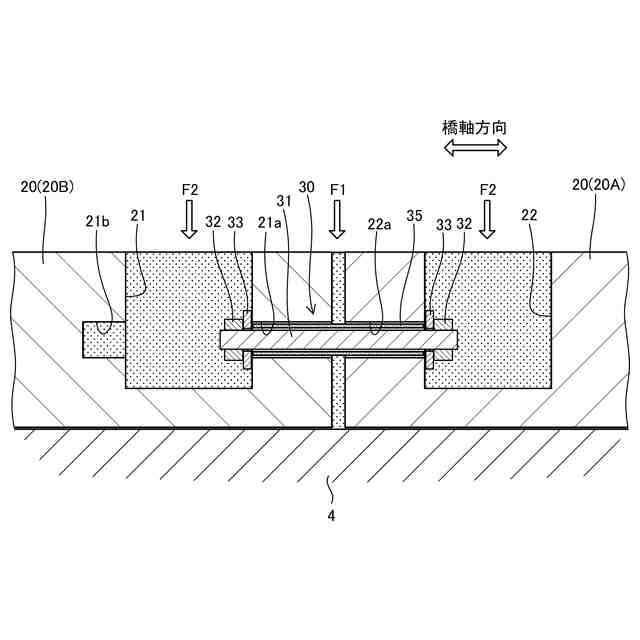

床版を架設する工程を順に説明するための図であり、図６Ｃに続く状態を示した図である。
床版同士を締結する締結部材の変形例を示す図である。
床版同士を締結する締結部材の別の変形例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態に係る床版架設方法について、図面を参照して説明する。
【００１０】
本発明の実施形態に係る床版架設方法は、例えば、橋梁やトンネル内に設けられた既設の床版を新たな床版に更新する床版更新作業において、既設の床版が撤去された箇所に新たな床版を順次架設するための方法である。
（【００１１】以降は省略されています）
