公開番号2025171364
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076611
出願日2024-05-09
発明の名称塔状構造物
出願人鹿島建設株式会社,カナデビア株式会社
代理人個人,個人,個人,個人
主分類B63B 35/38 20060101AFI20251113BHJP(船舶またはその他の水上浮揚構造物;関連艤装品)
要約【課題】止水性および耐久性を高めるとともに、鋼板の板厚を薄くできる塔状構造物を提供することを目的とする。

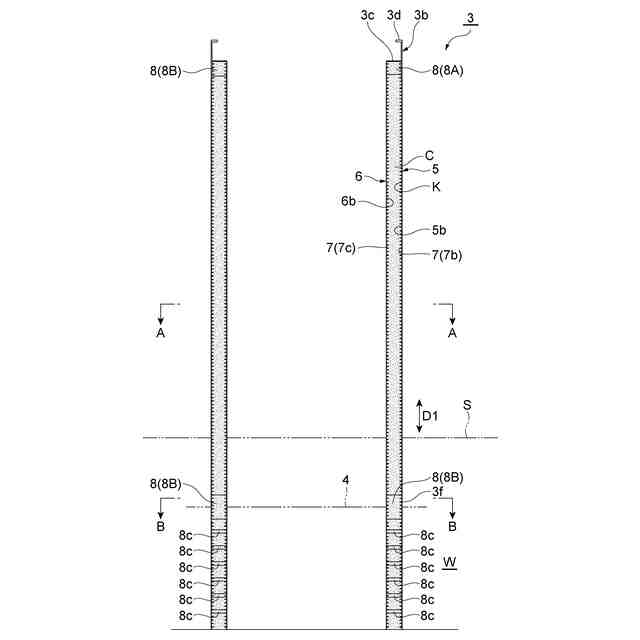

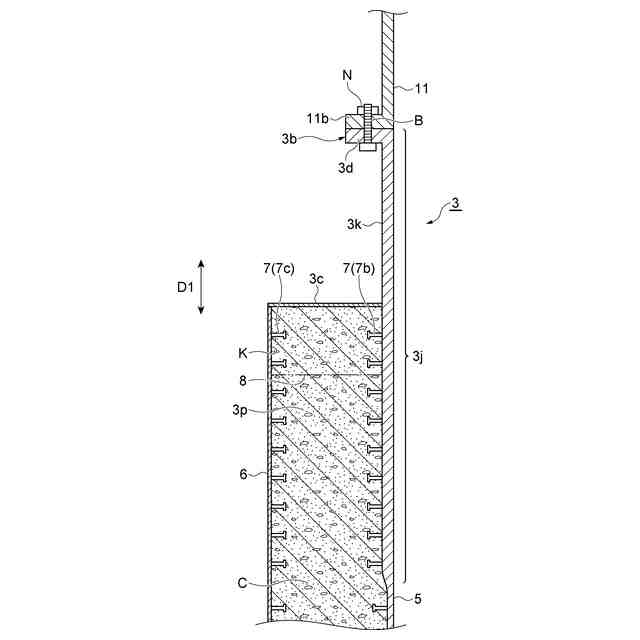

【解決手段】一実施形態に係る塔状構造物は、水中Wに設けられるとともに水面Sから上方に突出するコラム3である。コラム3は、水面Sから上方に突出する外側鋼管5と、平面視における外側鋼管5の内側に設けられており、水面Sから上方に突出する内側鋼管6と、外側鋼管5と内側鋼管6との間に形成された空間Kに充填されるセメント系材料Cと、を備える。
【選択図】図3
特許請求の範囲【請求項１】
水中に設けられるとともに水面から上方に突出する塔状構造物であって、
前記水面から上方に突出する外側鋼管と、
平面視における前記外側鋼管の内側に設けられており、前記水面から上方に突出する内側鋼管と、
前記外側鋼管と前記内側鋼管との間に形成された空間に充填されるセメント系材料と、
を備える、
塔状構造物。
続きを表示（約 450 文字）【請求項２】

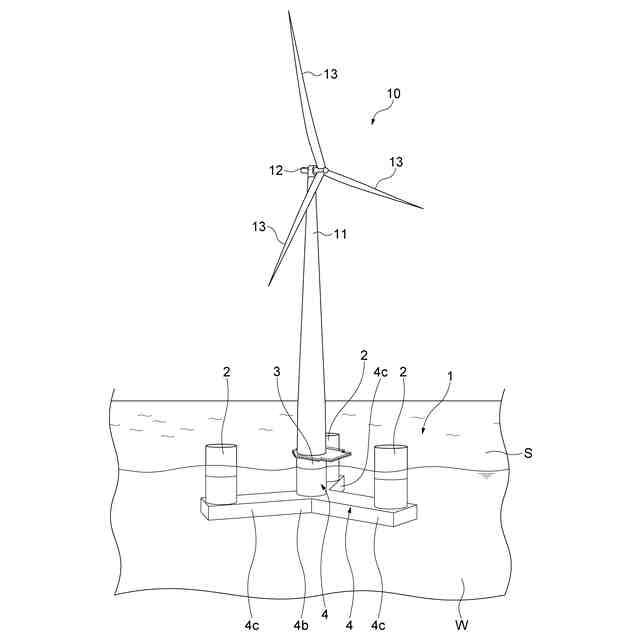

前記外側鋼管、前記内側鋼管および前記セメント系材料は、洋上風力発電機の基礎構造を構成する、
請求項１に記載の塔状構造物。
【請求項３】
前記外側鋼管、前記内側鋼管および前記セメント系材料は、前記水中に浮かぶ浮体式基礎を構成する、
請求項１または請求項２に記載の塔状構造物。
【請求項４】
前記外側鋼管と前記内側鋼管との間に位置しており、前記外側鋼管の内面、および前記内側鋼管の外面の少なくともいずれかに固定されたずれ止め部材を備える、
請求項１または請求項２に記載の塔状構造物。
【請求項５】
前記外側鋼管と前記内側鋼管との間に位置しており、前記外側鋼管の内面、および前記内側鋼管の外面に固定された補強鋼板を備える、
請求項１または請求項２に記載の塔状構造物。
【請求項６】
前記外側鋼管と前記内側鋼管との間に位置する鉄筋を備える、
請求項１または請求項２に記載の塔状構造物。

発明の詳細な説明【技術分野】
【０００１】
本開示は、水中に設けられる塔状構造物に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、浮体式風車支持システムが記載されている。浮体式風車支持システムは、風車のタワーを支持する基礎を有する浮体式風車プラットフォームを備える。基礎は、センターコラムと、センターコラムの下端から放射状に延び出す３つの底梁と、各底梁の端部に立設する３本のアウターコラムとを有する。センターコラムおよびアウターコラムは、中空とされている。センターコラムおよびアウターコラムは、ＦＲＰ、鋼、または、プレストレス補強コンクリートとＦＲＰと鋼とが組み合われたものから形成されている。
【０００３】
特許文献２には、洋上風力発電施設の基礎構造である半潜水浮体式基礎が記載されている。半潜水浮体式基礎は、風車の支柱を支持するセンターカラムと、センターカラムを中心に間隔をあけて配設された３本のサイドカラムと、センターカラムおよびサイドカラムを互いに接続する３本のビームとを備える。センターカラムは、スラブと、スラブに立設された円筒状の本体部とを備える。本体部は、プレストレスコンクリート製である。
【先行技術文献】
【特許文献】
【０００４】
特許第６５６２９２８号公報
特開２０２３－１８０６２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

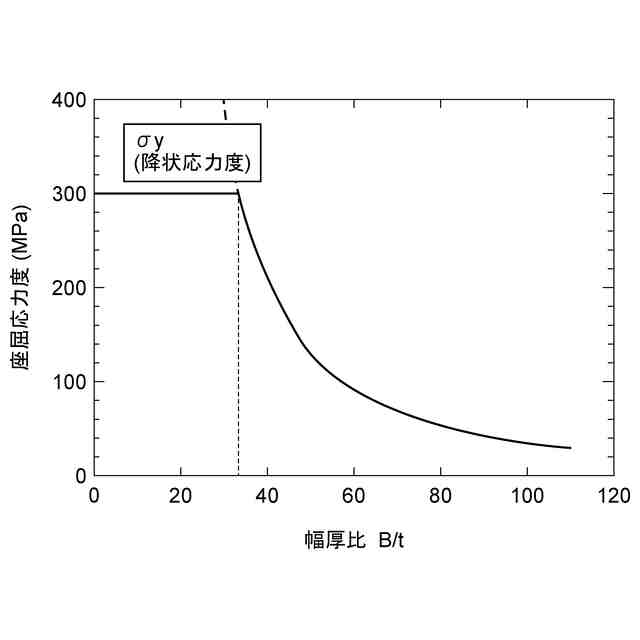

前述した半潜水浮体式基礎のように、センターコラムがコンクリート製である場合、センターコラムにひび割れが生じる可能性があり、止水性および耐久性の点において改善の余地がある。一方、センターコラムが鋼製である場合、センターコラムでは、風車の揺れおよび荷重に耐える必要があるので、鋼管の板厚を厚くしなければならない場合がある。鋼管に対しては曲げ加工および溶接を行う必要があり、鋼管の板厚が厚くなると鋼管の製作のコストが増大する可能性がある。したがって、鋼板の板厚を薄くすることが求められる。
【０００６】
本開示は、止水性および耐久性を高めるとともに、鋼板の板厚を薄くできる塔状構造物を提供することを目的とする。
【課題を解決するための手段】
【０００７】

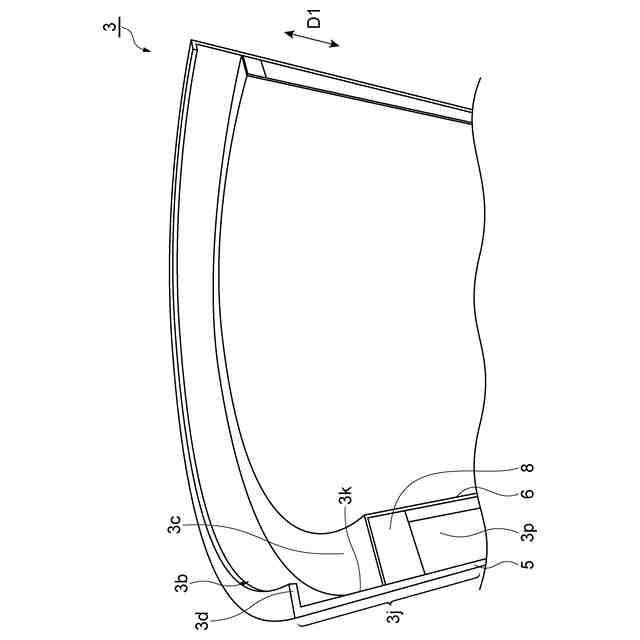

（１）本開示に係る塔状構造物は、水中に設けられるとともに水面から上方に突出する塔状構造物である。塔状構造物は、水面から上方に突出する外側鋼管と、平面視における外側鋼管の内側に設けられており、水面から上方に突出する内側鋼管と、外側鋼管と内側鋼管との間に形成された空間に充填されるセメント系材料と、を備える。
【０００８】
この塔状構造物は、水面から上方に突出する外側鋼管と、水面から上方に突出する内側鋼管とを有する。内側鋼管は、平面視における外側鋼管の内側に配置されている。外側鋼管と内側鋼管との間に形成された空間にはセメント系材料が充填されている。よって、水中に外側鋼管の外面が設けられることにより、セメント系材料に生じるひび割れが塔状構造物の止水性および耐久性に影響しない。さらに、外側鋼管と内側鋼管との間にセメント系材料が充填されることで、外力に対して三者が一体となって抵抗できるため、外側鋼管および内側鋼管のそれぞれを構成する鋼板を薄くできる。したがって、鋼板の板厚を薄くして、鋼管の製作のコストを抑えることができる。
【０００９】
（２）上記（１）において、外側鋼管、内側鋼管およびセメント系材料は、洋上風力発電機の基礎構造を構成してもよい。この場合、塔状構造物の内側鋼管の内側が空洞であることにより、洋上風力発電機の基礎構造における重量の増加を抑制できる。
【００１０】
（３）上記（１）または（２）において、外側鋼管、内側鋼管およびセメント系材料は、水中に浮かぶ浮体式基礎を構成してもよい。この場合、塔状構造物の内側鋼管の内側が空洞であることにより、水中に浮かぶ浮体式基礎における重量の増加を抑制できる。
（【００１１】以降は省略されています）
