公開番号2025177656
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084685
出願日2024-05-24
発明の名称フェンスの製造方法
出願人三協立山株式会社
代理人個人
主分類E04H 17/14 20060101AFI20251128BHJP(建築物)
要約【課題】施工性を向上させることのできるフェンスの製造方法の提供。
【解決手段】次の工程を備えることを特徴とするフェンスの製造方法。
a.支柱1,1,…を間隔をおいて立設する工程。
b.胴縁2,2の長手方向両端部に格子3,3,…を取付けて格子ユニット4a,4bを組立てる工程。
c.支柱1,1,…に格子ユニット4a,4bを取付ける工程。
d.格子ユニット4a,4bの胴縁2,2の長手方向中間部に格子3,3,…を取付ける工程。
【選択図】図5-1
特許請求の範囲【請求項１】
次の工程を備えることを特徴とするフェンスの製造方法。
ａ．支柱を間隔をおいて立設する工程。
ｂ．胴縁の長手方向両端部に格子を取付けて格子ユニットを組立てる工程。
ｃ．支柱に格子ユニットを取付ける工程。
ｄ．格子ユニットの胴縁の長手方向中間部に格子を取付ける工程。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フェンスの製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来より、格子が左右方向に多数取付けられたフェンスが知られている。かかるフェンスにおいては、施工性の向上が求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、施工性を向上させることのできるフェンスの製造方法の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明によるフェンスの製造方法は、次の工程を備えることを特徴とする。
ａ．支柱を間隔をおいて立設する工程。
ｂ．胴縁の長手方向両端部に格子を取付けて格子ユニットを組立てる工程。
ｃ．支柱に格子ユニットを取付ける工程。
ｄ．格子ユニットの胴縁の長手方向中間部に格子を取付ける工程。
【発明の効果】
【０００５】
請求項１記載の発明によるフェンスの製造方法は、支柱を間隔をおいて立設する工程、胴縁の長手方向両端部に格子を取付けて格子ユニットを組立てる工程、支柱に格子ユニットを取付ける工程、格子ユニットの胴縁の長手方向中間部に格子を取付ける工程を備えることで、格子ユニットの取付け、格子の取付けが容易に行えるので、施工性が向上する。
【図面の簡単な説明】
【０００６】

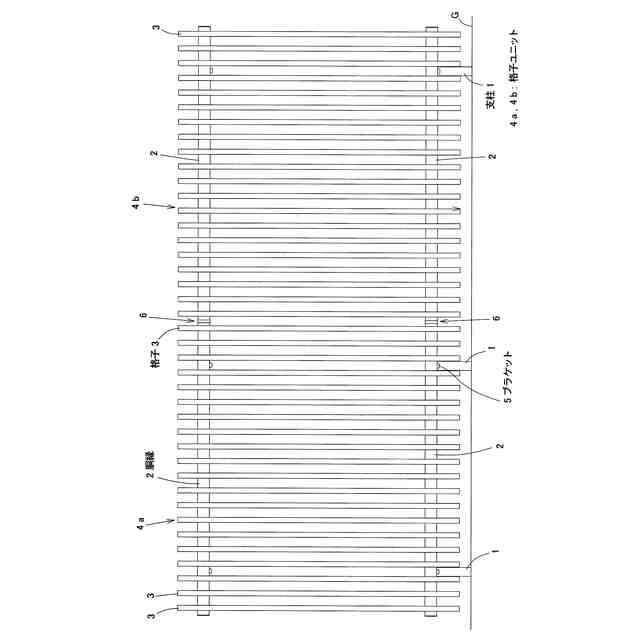

本発明のフェンスの第１実施形態を示す道路側から見た正面図である。

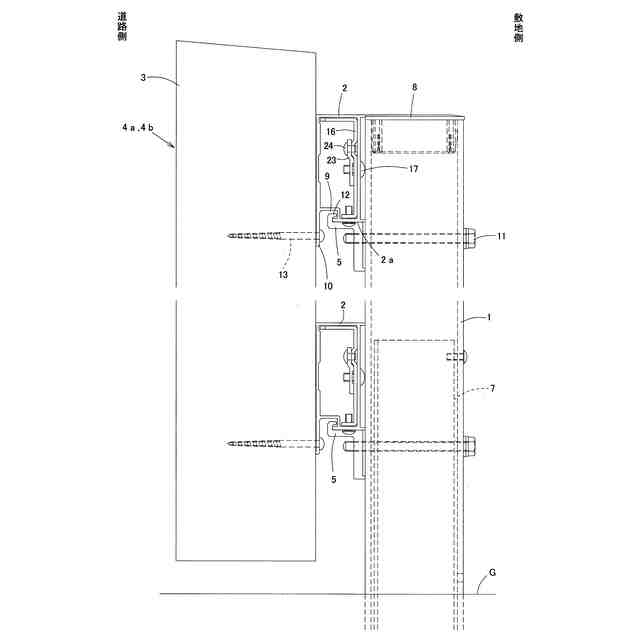

同フェンスの縦断面図である。
同フェンスの横断面図である。

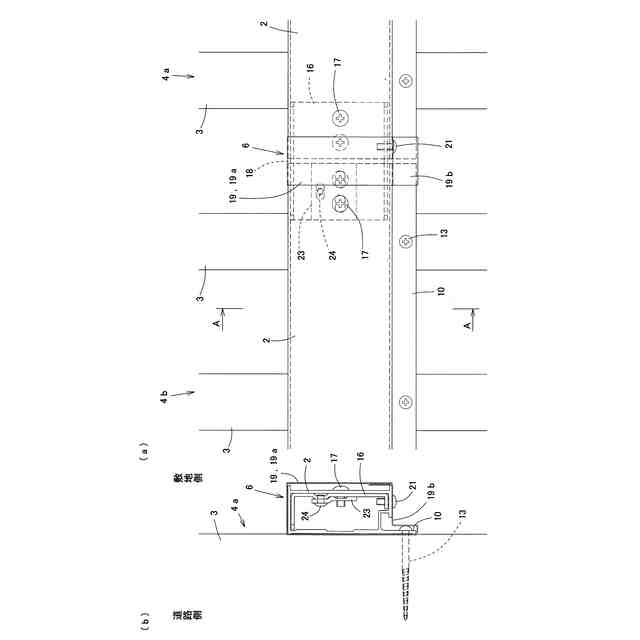

（ａ）は隣り合う格子ユニットの胴縁同士の連結部を敷地側から見た図であり、（ｂ）はＡ－Ａ断面図である。

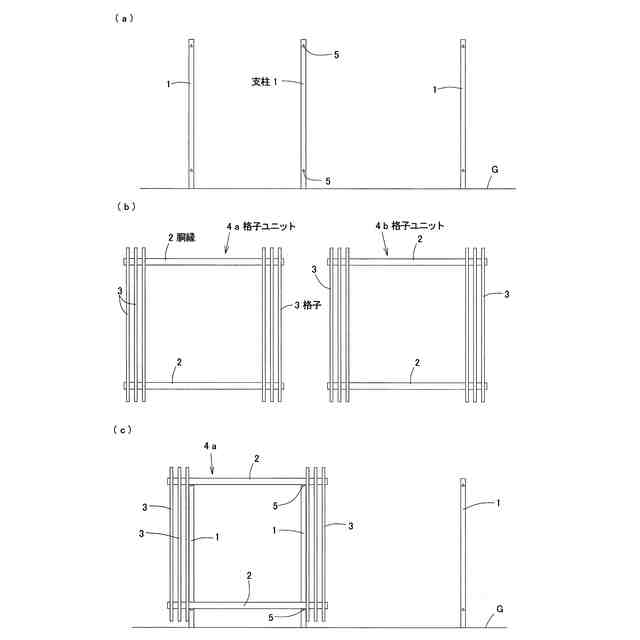

同フェンスの施工手順を示す道路側から見た正面図である。

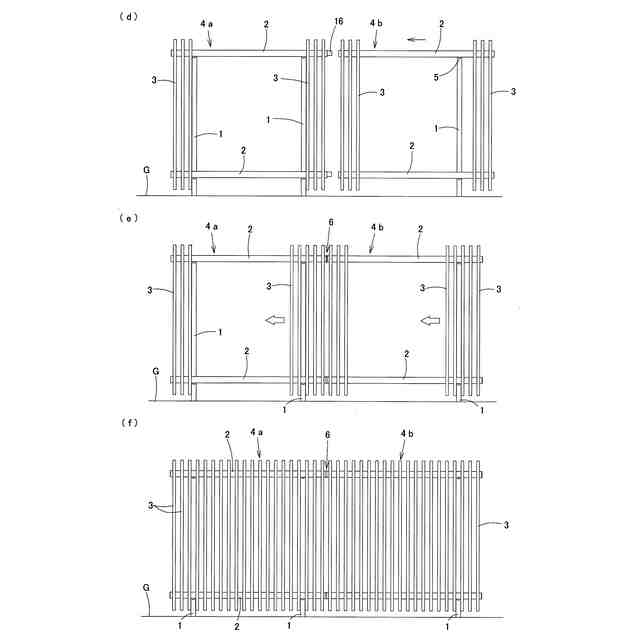

同フェンスの施工手順（図５－１の続き）を示す道路側から見た正面図である。

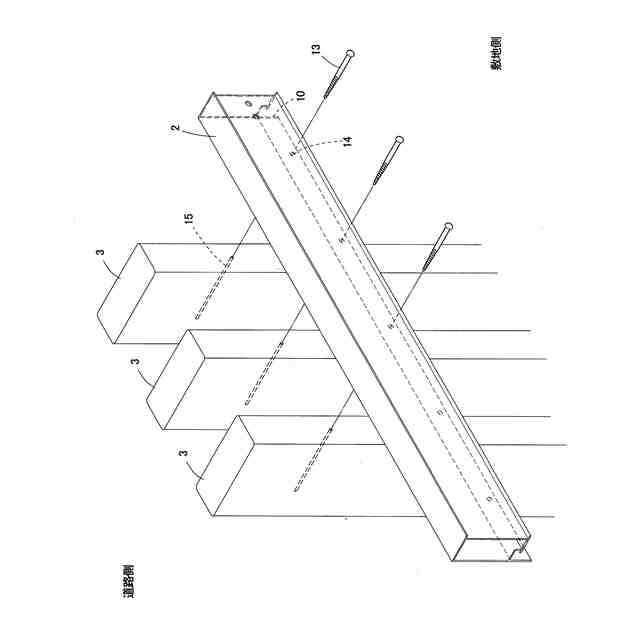

格子を胴縁に取付けるときの状態を示す斜視図である。

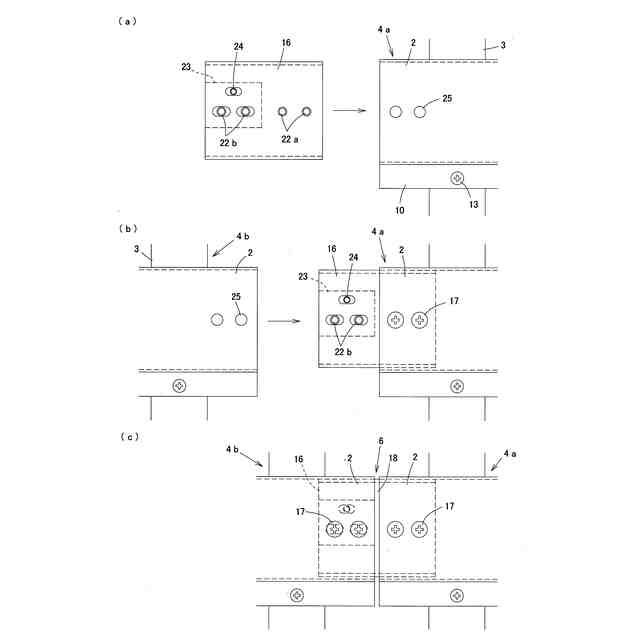

隣り合う格子ユニットの胴縁同士を連結する際の手順を示す図である。

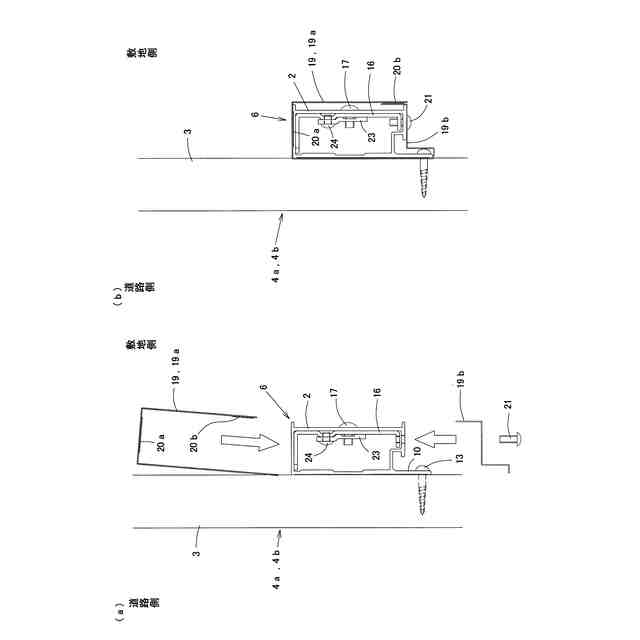

胴縁連結部カバーの取付け方を示す縦断面図である。
本発明のフェンスの第２実施形態を示す道路側から見た正面図である。
同フェンスの縦断面図である。
同フェンスの横断面図である。
同フェンスの道路側から見た正面図であって、格子ユニットを支柱に取付けた時点の状態を示す。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～４は、本発明によるフェンスの第１実施形態を示している。本フェンスは、道路と敷地との境界部に設置されるものであって、図１に示すように、左右方向に間隔をおいて地面Ｇから立設した支柱１，１，１と、支柱１，１，１の道路側の面に取付けた格子ユニット４ａ，４ｂとを備える。
格子ユニット４ａ，４ｂは、上下に間隔をおいて配置された複数の胴縁２，２と、胴縁２，２の道路側の面に左右方向に間隔をおいて取付けた多数の格子３，３，…を有している。
図１に示すフェンスは、２つの格子ユニット４ａ，４ｂを左右に並べて支柱１，１，１に取付けてあり、隣り合う格子ユニット４ａ，４ｂの胴縁２，２が連結部６で連結してある。
【０００８】
支柱１は、図２，３に示すように、アルミニウム合金の押出形材で正方形断面の中空状に形成され、支柱１の下部側には中空部内に補強材７を挿入して補強してある。支柱１の上端部にはキャップ８を嵌め込み、中空部を塞いである。支柱１は、施工する現場の状況等に応じて設置位置を左右方向に適宜ずらすことのできるフリー支柱となっている。
【０００９】
胴縁２は、図２に示すように、アルミニウム合金押出形材で略矩形断面の中空状に形成されている。胴縁２の下面２ａの道路側には、支柱１の道路側面に取付けたブラケット５と係合する係合溝９が形成してある。胴縁２の道路側の壁は、下面２ａよりも下方に垂下させて格子３の取付部１０を形成してある。
支柱１には、道路側の面に略Ｌ字型のブラケット５が支柱１に敷地側から挿通したボルト１１で取付けられており、胴縁２はブラケット５上に下面２ａを載置し、ブラケット５の先端部に形成された鉤状部１２を胴縁２の係合溝９に係合させ、ボルト１１を締め付けることで胴縁２を支柱１に引き付けて固定している。これにより胴縁２は、長手方向の任意の位置を支柱１に固定することができる。
【００１０】
格子３は、図２，３に示すように、木材で左右方向より前後方向が長い長方形断面の角棒状に形成されている。格子３は、胴縁２の道路側の面に当接させ、胴縁２の取付部１０に敷地側から木ネジ１３で取付けてある。図６に示すように、胴縁２の取付部１０には木ネジ１３の挿通孔１４が予め所定の間隔で形成されており、格子３には所定の位置に木ネジ１３用の下孔１５が予め形成されており、格子３の取付けは現地で敷地側からドライバー（図示省略）のみで行えるようになっている。
（【００１１】以降は省略されています）
