公開番号2025173192
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078655
出願日2024-05-14
発明の名称屋根構造体
出願人理研軽金属工業株式会社
代理人個人,個人
主分類E04B 7/14 20060101AFI20251119BHJP(建築物)
要約【課題】清掃などの雨樋のメンテナンス作業が実施しやすい屋根構造体を提供する。
【解決手段】梁70に吊り支持された屋根構造体10であって、一方の端部が低くなるように傾斜した屋根本体11と、前記屋根本体11の下面11aに取り付けられる横樋ブラケット30と、前記横樋ブラケット30を介して前記屋根本体11に取り外し可能に取り付けられた横樋32と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
梁に吊り支持された屋根構造体であって、
一方の端部が低くなるように傾斜した屋根本体と、
前記屋根本体の下面に取り付けられる横樋ブラケットと、
前記横樋ブラケットを介して前記屋根本体に取り外し可能に取り付けられた横樋と、
を備える、
屋根構造体。
続きを表示（約 770 文字）【請求項２】
前記屋根本体は、複数の屋根材を所定方向に並べて互いに接合して形成されており、
隣り合う前記屋根材は、一方に設けられた第１接合部と他方に設けられた第２接合部との係合によって互いに接合されており、
前記屋根材の長手方向の端部に前記横樋が取り付けられている、
請求項１に記載の屋根構造体。
【請求項３】
前記横樋ブラケットは、前記屋根本体の平坦な下面に取り付けられる、
請求項１に記載の屋根構造体。
【請求項４】
前記横樋ブラケットは、ブラケット取付手段によって前記屋根本体の下面に取り付けられ、
前記横樋は、前記ブラケット取付手段を下方から覆うように取り付けられる、
請求項１に記載の屋根構造体。
【請求項５】
前記横樋は、曲げ板材からなる、
請求項１に記載の屋根構造体。
【請求項６】
前記横樋ブラケットは、前記屋根本体の下面に当接して取り付けられる屋根取付部と、前記屋根取付部の両側に設けられて前記横樋の側壁部に固定される横樋取付部と、を備える、
請求項１に記載の屋根構造体。
【請求項７】
前記屋根取付部は、屋根勾配に沿って傾斜している、
請求項６に記載の屋根構造体。
【請求項８】
前記屋根本体の端部に取り付けられる先端部材を備え、
前記先端部材は、前記屋根本体よりも下方に突出しており、
前記横樋ブラケットは、前記先端部材との干渉を避けるための段差部を備える、
請求項１に記載の屋根構造体。
【請求項９】
前記横樋ブラケットは、前記横樋の樋形状の内部に配置されている、
請求項１に記載の屋根構造体。

発明の詳細な説明【技術分野】
【０００１】
この発明は、梁の下方に取り付けられる屋根構造体に関し、特に、横樋を備えた屋根構造体に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、前後一対の支持枠と、一対の支持枠間に掛け渡した左右一対の側枠とで骨組みを構成した簡易屋根において、各支持枠は、断面方向において、中空に形成された枠本体と枠本体に連なり中空に形成された支持部とを備え、各側枠は、その各端部を支持部に載置した状態でこれに取り付けられた構造が開示されている。後枠は、断面方向において、略円形中空状の後枠本体と、後枠本体の前側に位置する「Ｕ」字状の雨樋部と、雨樋部の前側に位置する方形中空状の中空支持部とで、一体に形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開平０９－６７８５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載したような構造では、枠と雨樋が一体に形成されているため、清掃などの雨樋のメンテナンス作業が実施しにくいという問題があった。
そこで、本開示は、清掃などの雨樋のメンテナンス作業が実施しやすい屋根構造体を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の一態様に係る屋根構造体は、梁に吊り支持された屋根構造体であって、一方の端部が低くなるように傾斜した屋根本体と、前記屋根本体の下面に取り付けられる横樋ブラケットと、前記横樋ブラケットを介して前記屋根本体に取り外し可能に取り付けられた横樋と、を備える。
【発明の効果】
【０００６】
本開示によれば、横樋が取り外し可能に取り付けられているため、清掃などの雨樋のメンテナンスを行う際に横樋を取り外して作業が行うことができるので、作業がしやすい。
【図面の簡単な説明】
【０００７】

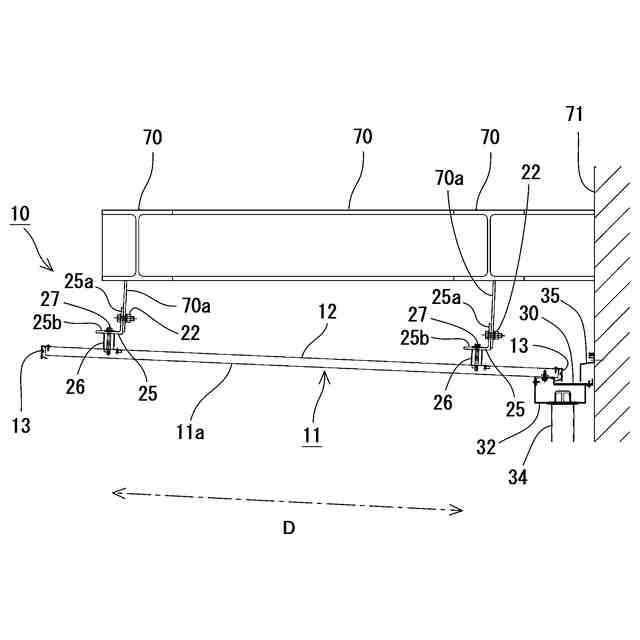

屋根構造体の側面図である。

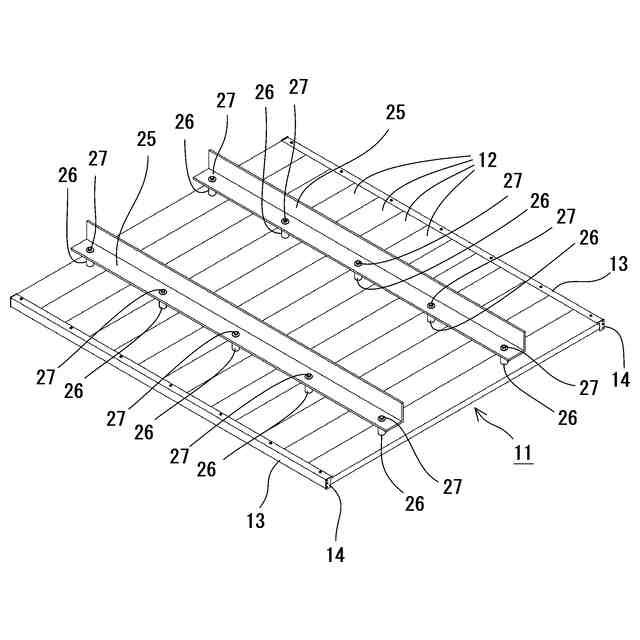

屋根本体の斜視図である。
屋根構造体の分解斜視図である。
（ａ）屋根材の正面図、（ｂ）屋根材を係合させる途中の係合箇所の部分拡大図、（ｃ）屋根材を係合させた状態の係合箇所の部分拡大図である。

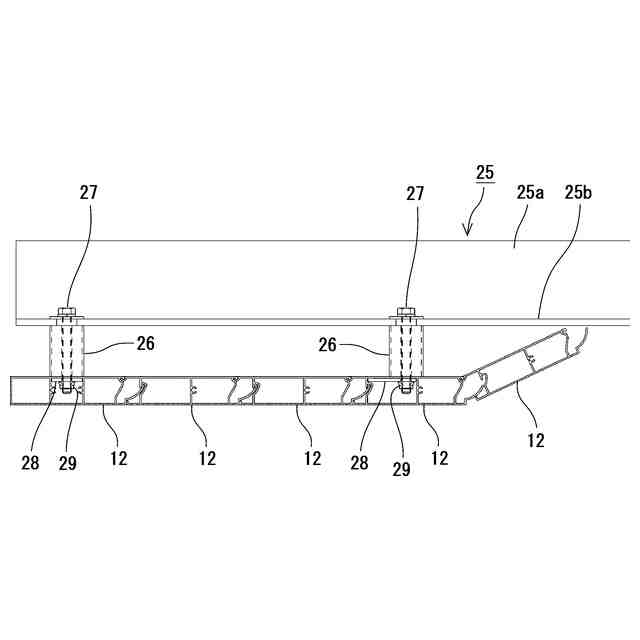

屋根構造体の施工例を示す図である。
横樋部分の拡大図である。
横樋部分を拡大分解図である。

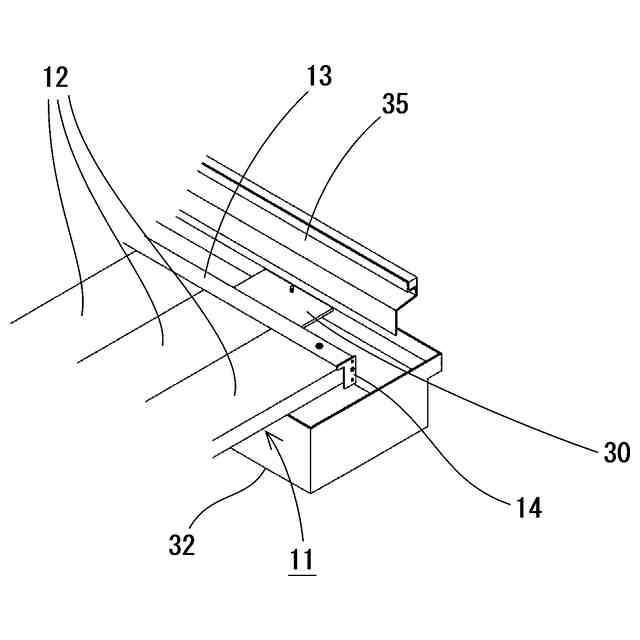

横樋部分の拡大斜視図である。
梁と屋根材の向きを平面視で直交させた屋根構造体の斜視図である。
梁と屋根材の向きを平面視で平行にした屋根構造体の斜視図である。
（ａ）変形例１に係る横樋部分の拡大図、（ｂ）変形例２に係る横樋部分の拡大図である。
【発明を実施するための形態】
【０００８】
本発明の実施形態について、図を参照しながら説明する。
【０００９】
本実施形態に係る屋根構造体１０は、直射日光や雨水などを遮るために梁７０の下方に吊り支持されるものである。例えば、建物用庇、カーポート、建物間の屋外通路の屋根、バス停の屋根、自転車置き場の屋根などに使用可能である。なお、本実施形態では、梁７０が壁面７１から水平方向に突出している場合を例に挙げて説明するが、梁７０の態様はこれに限らない。例えば、柱から突出する梁７０に屋根構造体１０を設置してもよいし、両側を支持された梁７０に屋根構造体１０を設置してもよい。
本実施形態に係る屋根構造体１０は、図１に示すように、屋根本体１１、横樋ブラケット３０、横樋３２を備える。
【００１０】
屋根本体１１は、板状に形成され、一方の端部が低くなるように傾斜している。この屋根本体１１は、複数の屋根材１２を所定方向に並べて互いに接合して形成されている。屋根本体１１の横幅は、連結する屋根材１２の数を増減させることで調節可能である。本実施形態に係る屋根材１２は、アルミニウム製の中空形材である。複数の屋根材１２は、すべて同じ尺で形成され、上下の高さ寸法（厚み）もほぼ同じに設定されている。
（【００１１】以降は省略されています）
