特許ウォッチ

公開番号2025157763
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024059983
出願日2024-04-03
発明の名称作業台
出願人アルインコ株式会社
代理人個人,個人
主分類E04G 1/30 20060101AFI20251008BHJP(建築物)
要約【課題】昇降用脚と非昇降用脚を設けた作業台に関して、作業者に昇降用脚を使用させ、非昇降用脚を使用させないようにした作業台を提供する。

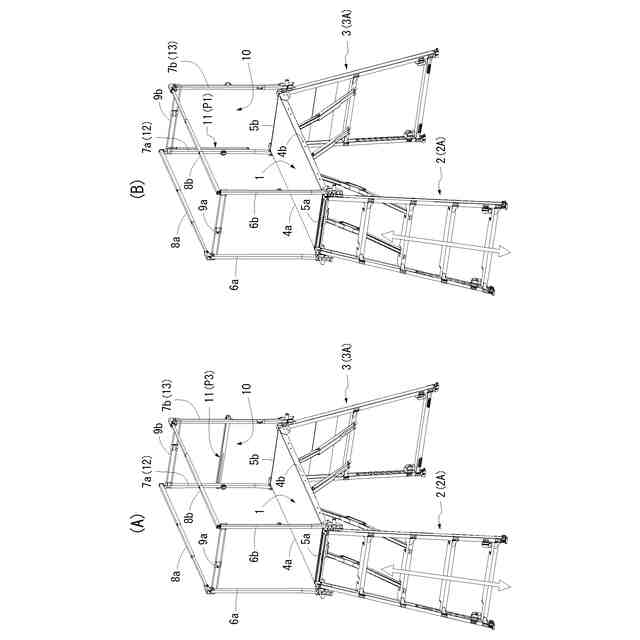

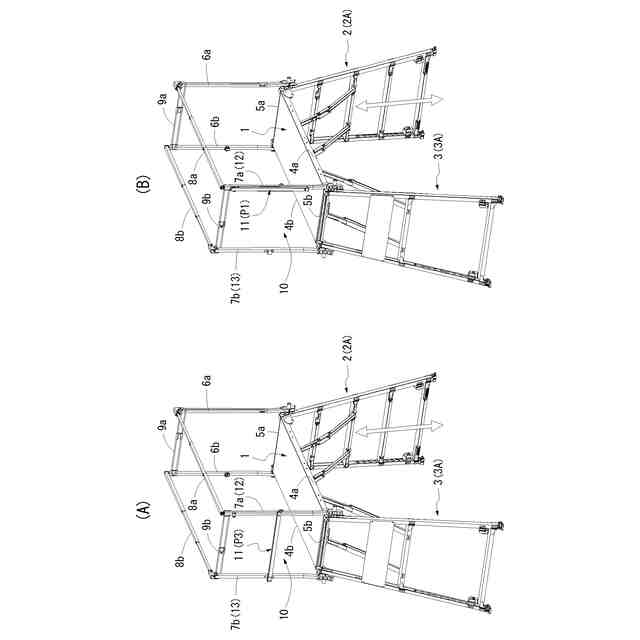

【解決手段】天板の第1妻縁部を支持する第1脚体を昇降用脚(2A)とし、第2妻縁部を支持する第2脚体を作業者が昇降を禁止された非昇降用脚(3A)としており、前記第1妻縁部及び第2妻縁部の両端近傍からそれぞれ一対の第1手掛かり棒(6a,6b)及び第2手掛かり棒(7a,7b)を立設した作業台において、前記一対の第2手掛かり棒(7a,7b)の間に形成された開口部(10)に対して、作業者が該開口部を通過することを妨げる通過禁止バー(11)を設けており、該通過禁止バー(11)は、前記開口部(10)を横断する使用姿勢(P3)と手掛かり棒に沿わされる格納姿勢(P1)との間で姿勢変更自在となるように構成されている。
【選択図】図9
特許請求の範囲【請求項１】
長手方向の第１桁縁部及び第２桁縁部と短手方向の第１妻縁部及び第２妻縁部を有する天板(1)と、前記第１妻縁部及び第２妻縁部をそれぞれ支持する第１脚体(2)及び第２脚体(3)と、前記第１妻縁部及び第２妻縁部の両端近傍から上向きに立設されたそれぞれ一対の第１手掛かり棒(6a,6b)及び第２手掛かり棒(7a,7b)を備え、
前記第１脚体(2)により作業者が天板(1)に昇降するための昇降用脚(2A)を構成し、前記第２脚体(3)により作業者が昇降を禁止された非昇降用脚(3A)を構成して成る作業台において、
前記第２妻縁部の上方で一対の第２手掛かり棒(7a,7b)の間に形成された開口部(10)に対して、作業者が該開口部を通過することを妨げる通過禁止バー(11)を設けており、
前記通過禁止バー(11)は、前記一対の第２手掛かり棒(7a,7b)の一方の手掛かり棒に設けられ、前記開口部(10)を横断する使用姿勢(P3)と、該手掛かり棒に沿わされる格納姿勢(P1)との間で、姿勢変更自在に構成されて成ることを特徴とする作業台。
続きを表示（約 2,000 文字）【請求項２】
第１桁縁部の両端近傍に位置する一対の手掛かり棒(6a,7a)の上端部を相互に連結する第１桁側安全バー(8a)と、第２桁縁部の両端近傍に位置する一対の手掛かり棒(6b,7b)の上端部を相互に連結する第２桁側安全バー(8b)が設けられており、
第１手掛かり棒(6a,6b)と第２手掛かり棒(7a,7b)の周面は、相互に対向する面により内側面(f1)を構成すると共に反対側の面により外側面(f2)を構成し、
前記第１桁側安全バー(8a)と第２桁側安全バー(8b)は、折畳むことにより、所定の手掛かり棒の内側面(f1)に沿って格納されるように構成されており、
前記通過禁止バー(11)は、前記格納姿勢(P1)としたとき前記一対の第２手掛かり棒(7a,7b)の一方の手掛かり棒の外側面(F2)に沿って格納されるように構成されて成ることを特徴とする請求項１に記載の作業台。
【請求項３】
前記一対の第２手掛かり棒(7a,7b)は、一方を支持側の手掛かり棒(12)とし、他方を受側の手掛かり棒(13)として、支持側の手掛かり棒(12)の長手方向の中間部に枢軸(14)を突設しており、
前記通過禁止バー(11)は、前記使用姿勢(P3)とされたとき、尾端部(11a)を支持側の手掛かり棒(12)の上下方向の中間部に位置させ、先端部(11b)を受側の手掛かり棒(13)に重ねるように構成され、尾端部の近傍から先端部に向けて延びるガイド手段(17)を設けると共に、該ガイド手段(17)を前記枢軸(14)に回動自在かつ摺動自在に軸支することにより保持されており、

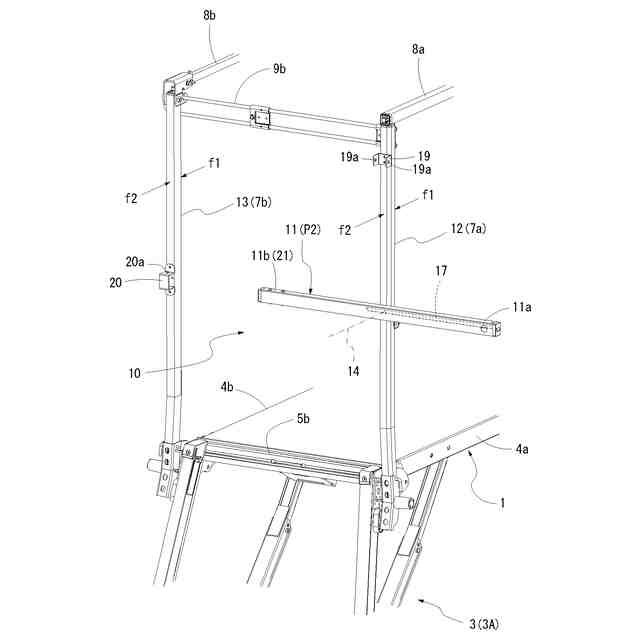

前記ガイド手段(17)を介して摺動することにより、前記通過禁止バー(11)の長手方向の中間部を支持側の手掛かり棒(12)に交差させた状態を通過禁止バー(11)の中間姿勢(P2)として、

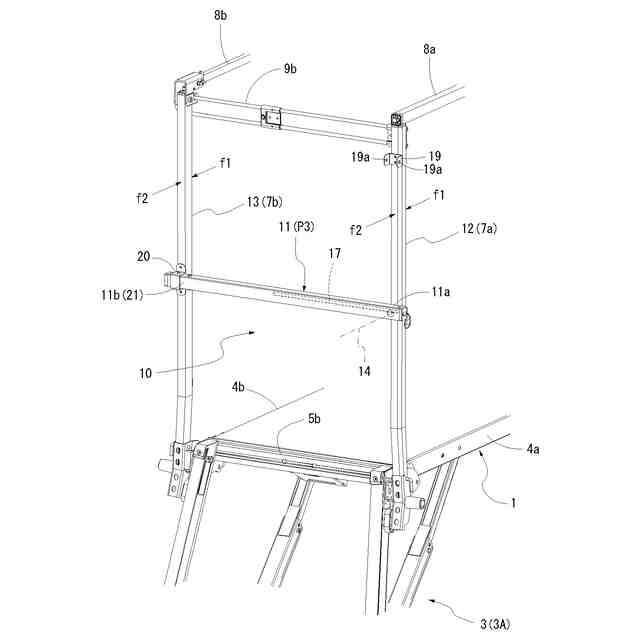

前記中間姿勢(P2)から前記ガイド手段(17)の摺動を介して先端部(11b)を受側の手掛かり棒(13)に重ねることにより前記使用姿勢(P3)とされ、

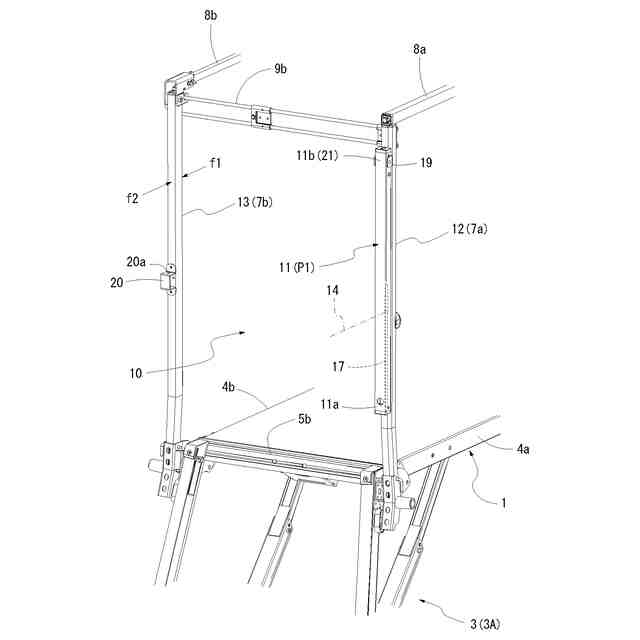

前記中間姿勢(P2)から前記枢軸(14)を中心とする回動を介して通過禁止バー(11)を支持側の手掛かり棒(12)に沿って重ねることにより前記格納姿勢(P1)とされるように構成して成ることを特徴とする請求項１又は２に記載の作業台。
【請求項４】

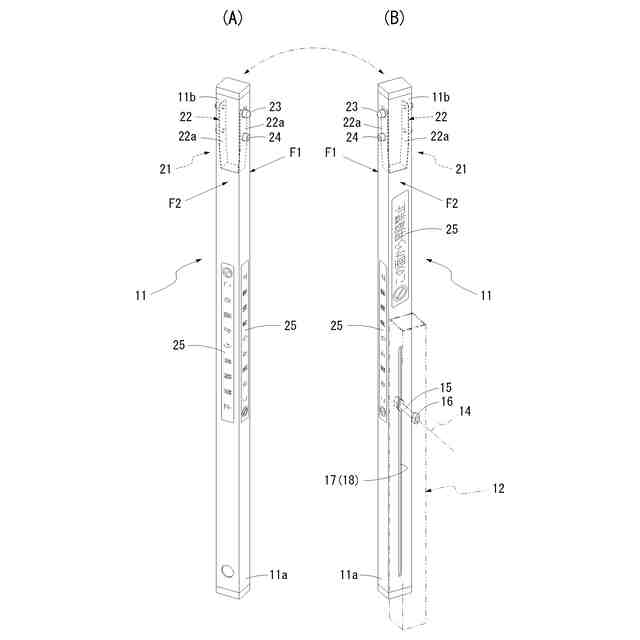

前記通過禁止バー(11)の先端部(11b)に、スプリング(22)により係止方向に付勢された係止片(23)と、該係止片(23)を係止解除方向に移動させる操作片(24)を備えた係止装置(21)を設けており、
前記受側の手掛かり棒(13)は、前記使用姿勢(P3)とされた通過禁止バー(11)の先端部(11b)を受入れると共に、前記係止装置(21)の係止片(23)を係止させることにより固定する使用時係止具(20)を設け、

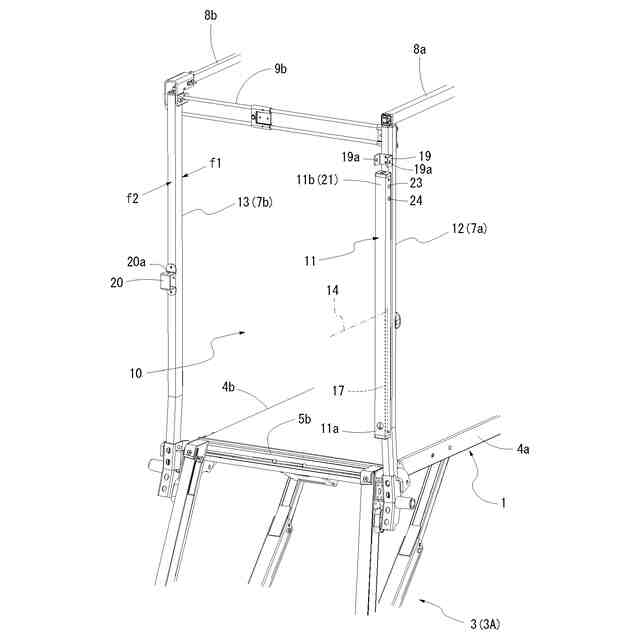

前記支持側の手掛かり棒(12)は、前記格納姿勢(P1)とされた通過禁止バー(11)の先端部(11b)を受入れると共に、前記係止装置(21)の係止片(23)を係止させることにより固定する格納時係止具(19)を設けて成ることを特徴とする請求項３に記載の作業台。
【請求項５】
前記一対の第２手掛かり棒(7a,7b)は、一方を支持側の手掛かり棒(12)とし、他方を受側の手掛かり棒(13)として、支持側の手掛かり棒(12)に長手方向に延びるガイド手段(17M)を設けており、
前記通過禁止バー(11)は、前記使用姿勢(P3)とされたとき、尾端部(11a)を支持側の手掛かり棒(12)の上下方向の中間部に位置させ、先端部(11b)を受側の手掛かり棒(13)に重ねるように構成され、尾端部(11a)の近傍に枢軸(14M)を設けると共に、該枢軸(14M)を前記ガイド手段(17M)に回動自在かつ摺動自在に軸支することにより保持されており、
前記ガイド手段(17M)を介して摺動することにより、前記開口部(10)を横断する姿勢とされた通過禁止バー(11)を該開口部(10)の上下方向に移動させた状態を通過禁止バー(11)の中間姿勢(P2)として、
前記中間姿勢(P2)から前記ガイド手段(17M)の摺動を介して通過禁止バー(11)を前記開口部(10)の上下方向の中央部に移動して先端部(11b)を受側の手掛かり棒(13)に重ねることにより前記使用姿勢(P3)とされ、
前記中間姿勢(P2)から前記枢軸(14M)を中心とする回動を介して通過禁止バー(11)を支持側の手掛かり棒(12)に沿って重ねることにより前記格納姿勢(P1)とされるように構成して成ることを特徴とする請求項１又は２に記載の作業台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、天板を支持する昇降用脚と非昇降用脚を設けた作業台に関して、特に作業者が天板に昇降する際に、昇降用脚を使用させ、非昇降用脚を使用させないようにしたものに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、例えば、図１及び図２に示すような作業台が公知であり、高所作業を行うために供されている。
【０００３】
図１に示すように、作業台は、天板１と第１脚体２及び第２脚体３を備えている。天板１は、長手方向の第１桁縁部４a及び第２桁縁部４ｂと、短手方向の第１妻縁部５a及び第２妻縁部５ｂを有しており、前記第１脚体２により前記第１妻縁部５aを支持し、前記第２脚体３により前記第２妻縁部５ｂを支持するように構成されている。尚、作業台は、高所作業を行うときは、前記脚体２、３を下向きの展開姿勢として床面に接地させた状態で使用され、作業を行わないときは、天板１の下側に折畳姿勢として格納した状態とすることにより、運搬や保管に便利となるように構成されている。
【０００４】
図示の作業台の場合、前記第１脚体２は、踏桟２aを上下方向に列設しており、これにより作業者が天板１に昇降するための昇降用脚２Ａを構成している。
【０００５】
これに対して、前記第２脚体３は、作業者が昇降を禁止された非昇降用脚３Ａを構成している。例えば、天板１の第２妻縁部５ｂを壁面に近接させることにより作業を可能とする壁際作業用の作業台等の場合、第２脚体３が床面から直角に近い角度で起立するように構成されている。従って、壁際作業を行わないときでも、第２脚体３を昇降用として使用することは危険なため、これを非昇降用脚３Ａとすることが好ましい。このため、図示のように、第２脚体３には踏桟が設けられておらず、むしろ、昇降を禁止する注意書を記載した表示板３aが設けられている。
【０００６】
ところで、天板１の上方の作業空間に関して、前記第１妻縁部５aの両端近傍から上向きに一対の第１手掛かり棒６a、６ｂが立設され、前記第２妻縁部５ｂの両端近傍から上向きに一対の第２手掛かり棒７a、７ｂが立設されている。
【０００７】

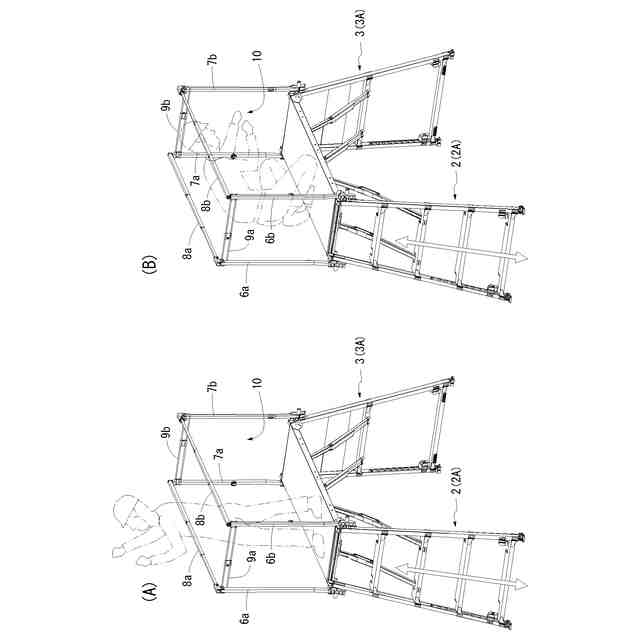

第１手掛かり棒６a、６ｂは、作業者が天板１に搭乗するために昇降用脚２Ａ（第１脚体２）を上る際に、手指で握持することができる手掛かり手段を提供するものであり、第１脚体２の一対の柱脚２ｂ、２ｂの上端部に枢着されている。従って、昇降用脚２Ａを上った作業者は、第１手掛かり棒６a、６ｂの間に形成された出入口を介して、天板１の上に搭乗することになる。尚、第１手掛かり棒６a、６ｂは、図示の起立姿勢から、矢印で示すように反転することにより柱脚２ｂに重ね合わせることが可能であり、作業台を使用しないときは、第１脚体２と共に天板１の下側に折畳まれる。
【０００８】
これに対して、第２手掛かり棒７a、７ｂは、作業者が手指で握持する手掛かり手段を提供するものではなく、天板１の上で作業する作業者の安全のために供されており、第２脚体３の一対の柱脚３ｂ、３ｂの上端部に枢着されている。尚、第２手掛かり棒７a、７ｂは、図示の起立姿勢から、矢印で示すように反転することにより柱脚３ｂに重ね合わせることが可能であり、作業台を使用しないときは、第２脚体３と共に天板１の下側に折畳まれる。
【０００９】
更に、第１手掛かり棒６a、６ｂ及び第２手掛かり棒７a、７ｂの上端部には、第１桁側安全バー８a及び第２桁側安全バー８ｂと、第１妻側安全バー９a及び第２妻側安全バー９ｂが設けられている。
【００１０】
第１桁側安全バー８aは、第１桁縁部４aの両端に位置する第１手掛かり棒６aと第２手掛かり棒７aの上端部を連結する。第２桁側安全バー８ｂは、第２桁縁部４ｂの両端に位置する第１手掛かり棒６ｂと第２手掛かり棒７ｂの上端部を連結する。そして、第１妻側安全バー９aは、第１妻縁部５aの両端に位置する一対の第１手掛かり棒６a、６ｂの上端部を連結し、第２妻側安全バー９ｂは、第２妻縁部５ｂの両端に位置する一対の第２手掛かり棒７a、７ｂを連結する。
（【００１１】以降は省略されています）
