公開番号2025157830
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060099
出願日2024-04-03
発明の名称建物構造
出願人株式会社竹中工務店
代理人個人
主分類E04B 1/18 20060101AFI20251008BHJP(建築物)
要約【課題】壁構造体にて建物中央側に構成されるコア構造部と、外周柱、及び、外周梁にて建物外周側に構成される外周架構部とが備えられる建物構造において、建物の大型化に伴ってフロア面積が大きくなる場合でも、コア構造部と外周架構部との間に梁形を極力現わさない無柱空間を実現し易い技術を提供する。

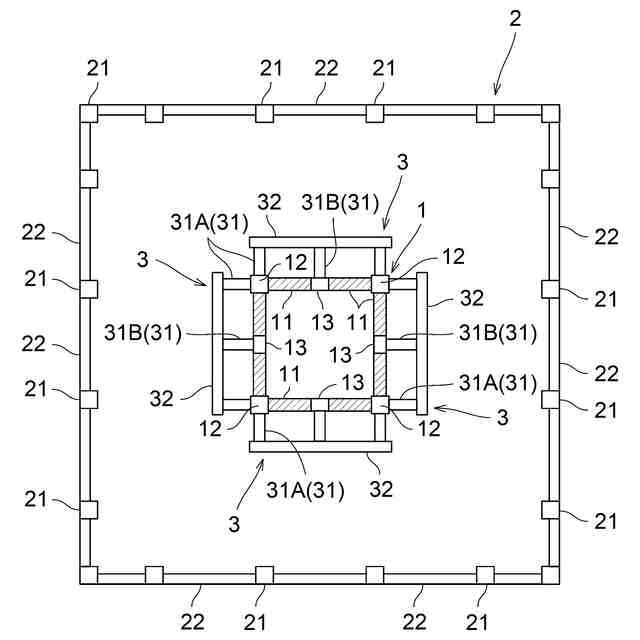

【解決手段】壁構造体11にて建物中央側に構成されるコア構造部1と、外周柱21、及び、外周梁22にて建物外周側に構成される外周架構部2と、コア構造部1から建物外周側に片持ち状に跳ね出す複数の跳ね出し梁31、及び、当該複数の跳ね出し梁31の先端部に亘る中間梁32にて構成される跳ね出し架構部3と、が備えられている。
【選択図】図1

特許請求の範囲【請求項１】
壁構造体にて建物中央側に構成されるコア構造部と、
外周柱、及び、外周梁にて建物外周側に構成される外周架構部と、
前記コア構造部から建物外周側に片持ち状に跳ね出す複数の跳ね出し梁、及び、当該複数の跳ね出し梁の先端部に亘る中間梁にて構成される跳ね出し架構部と、
が備えられている建物構造。
続きを表示（約 160 文字）【請求項２】
前記中間梁の天端が、前記外周梁の天端とは異なる高さ位置に設定されている請求項１記載の建物構造。
【請求項３】
前記コア構造部における前記跳ね出し梁の跳ね出し箇所には、前記コア構造部の前記壁構造体に作用する面外曲げ応力に抵抗する面外曲げ抵抗柱が備えられている請求項１又は２記載の建物構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、壁構造体にて建物中央側に構成されるコア構造部と、外周柱、及び、外周梁にて建物外周側に構成される外周架構部とが備えられる建物構造に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
壁構造体にて建物中央側に構成されるコア構造部と、外周柱、及び、外周梁にて建物外周側に構成される外周架構部とが備えられるセンターコア型の建物構造が知られている（例えば特許文献１参照）。
このようなセンターコア型の建物構造では、コア構造部から外周架構部までの間隔が大きい場合、床スラブを適切に支持するべく、コア構造部と外周架構部との間の中間位置で床スラブを支持する中間梁が設けられることがある。
そして、従来、中間梁は、コア構造部と外周架構部の外周柱とに亘る一対の大梁の中間部どうしの間に架設されていた。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－０７６２９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記のように一対の大梁の中間部どうしの間に中間梁を設ける場合、建物の大型化に伴ってフロア面積が大きくなると、それに応じて中間梁のスパン（換言すれば長さ）が大きくなるので、そのスパンの大きな中間梁を適切に支持するために梁せいの大きな大梁や柱を追加する必要が生じ、コア構造部と外周架構部との間に梁形を極力現わさない無柱空間を実現するのが難しいという問題があった。
【０００５】
この実情に鑑み、本発明の主たる課題は、壁構造体にて建物中央側に構成されるコア構造部と、外周柱、及び、外周梁にて建物外周側に構成される外周架構部とが備えられる建物構造において、建物の大型化に伴ってフロア面積が大きくなる場合でも、コア構造部と外周架構部との間に梁形を極力現わさない無柱空間を実現し易い技術を提供する点にある。
【課題を解決するための手段】
【０００６】
本発明の第１特徴構成は、壁構造体にて建物中央側に構成されるコア構造部と、
外周柱、及び、外周梁にて建物外周側に構成される外周架構部と、
前記コア構造部から建物外周側に片持ち状に跳ね出す複数の跳ね出し梁、及び、当該複数の跳ね出し梁の先端部に亘る中間梁にて構成される跳ね出し架構部と、
が備えられている点にある。
【０００７】
本構成によれば、建物中央側のコア構造部から建物外周側に跳ね出す跳ね出し架構部が備えられているので、跳ね出し架構部の中間梁にてコア構造部と外周架構部との中間位置で床スラブを支持することができる。そして、建物の大型化に伴ってフロア面積が大きくなり、中間梁の長さが大きくなる場合でも、例えば中間梁を支持する跳ね出し梁の本数を増やす等により、梁せいの大きな大梁や柱を追加することなく対応することができる。
よって、建物の大型化に伴いフロア面積が大きくなる場合でも、コア構造部と外周架構部との間に梁形を極力現わさない無柱空間を実現し易い建物構造を提供することができる。
しかも、跳ね出し架構部は、跳ね出し梁の跳ね出し高さ位置を変更することで中間梁の天端レベルを容易に変更することができる。そのため、例えば中間梁の上方に支持される床スラブ部分の目標設置高さ位置に応じて中間梁の天端レベルを変更し、当該床スラブ部分を目標設置高さ位置で適切に支持することができる。
【０００８】

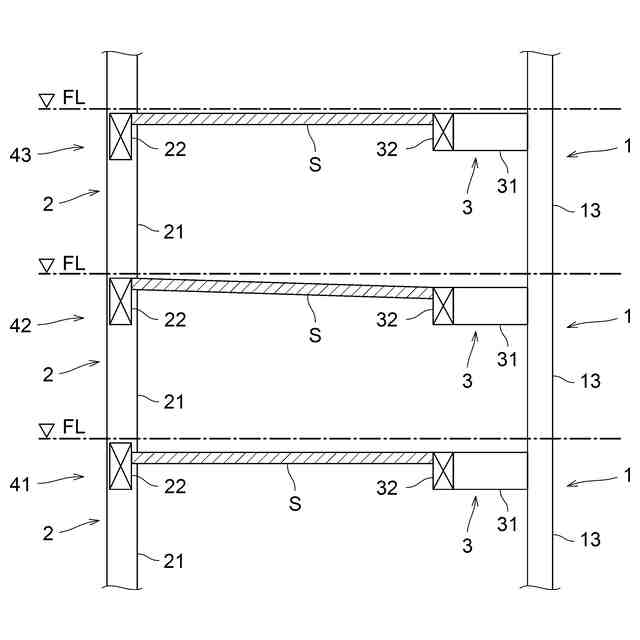

本発明の第２特徴構成は、前記中間梁の天端が、前記外周梁の天端とは異なる高さ位置に設定されている点にある。
【０００９】
本構成によれば、中間梁の天端が、外周梁の天端とは異なる高さ位置に設定されているので、それら中間梁の天端と外周梁の天端とのレベル差を利用して、例えば中間梁と外周梁に支持される床スラブに対して建物内外方向に沿う勾配（例えば水勾配）等を効率良く容易に付けることができる。
【００１０】
本発明の第３特徴構成は、前記コア構造部における前記跳ね出し梁の跳ね出し箇所には、前記コア構造部の前記壁構造体に作用する面外曲げ応力に抵抗する面外曲げ抵抗柱が備えられている点にある。
（【００１１】以降は省略されています）
