公開番号2025155383
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024059193
出願日2024-04-01
発明の名称ガラスユニット
出願人三芝硝材株式会社
代理人個人
主分類E04H 9/02 20060101AFI20251006BHJP(建築物)
要約【課題】水平方向に対する力が働いたとしてもそれを上手く逃がして外枠自体が変形することを防止し、化学強化ガラスを透明筋交いとして機能させることで、結果として耐震性能の向上を図ることができるガラスユニットを提供する。

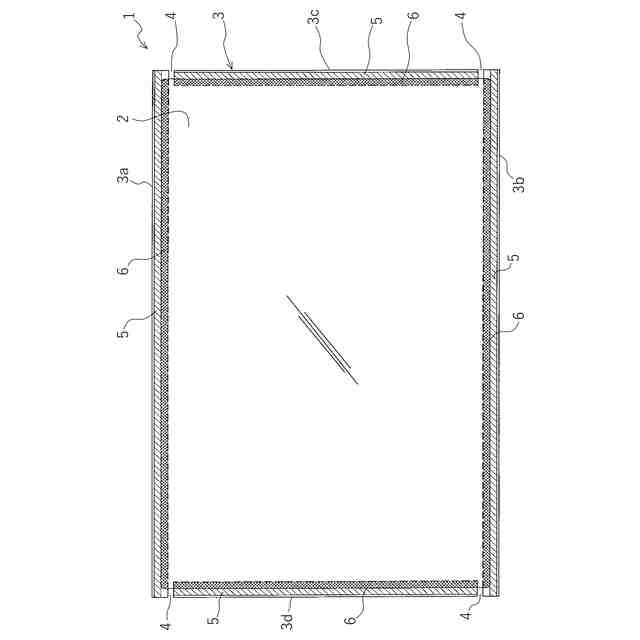

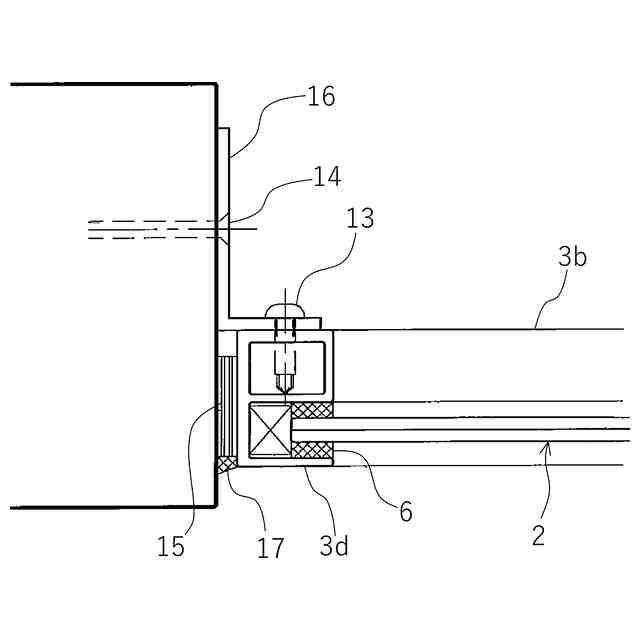

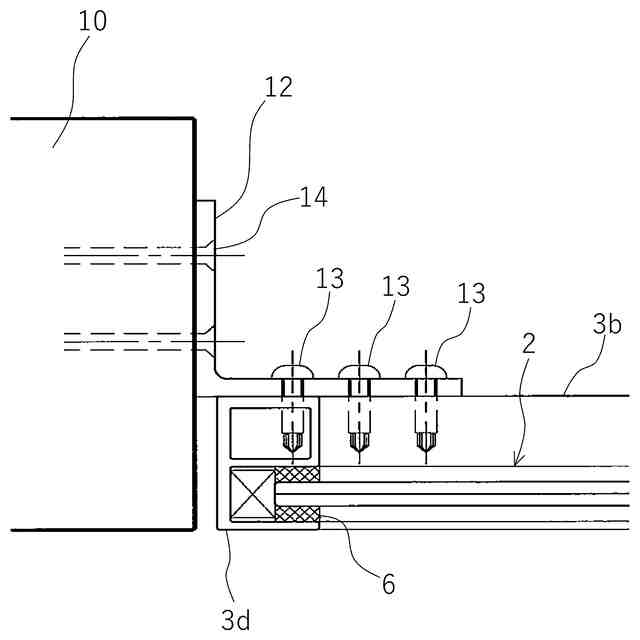

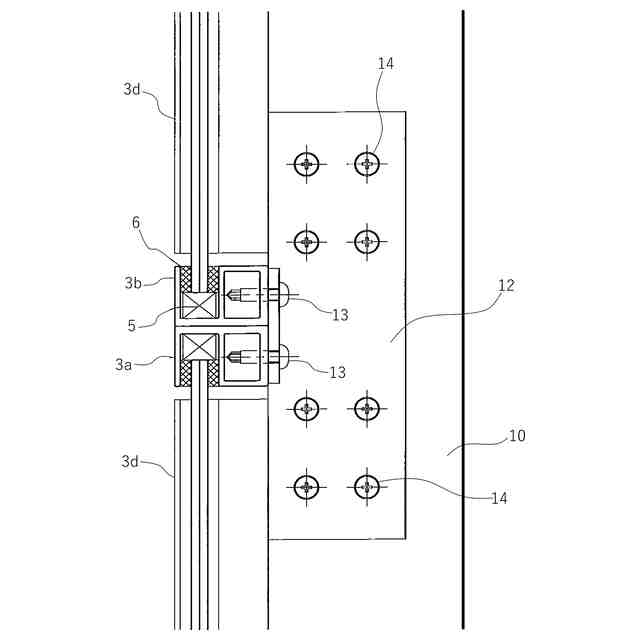

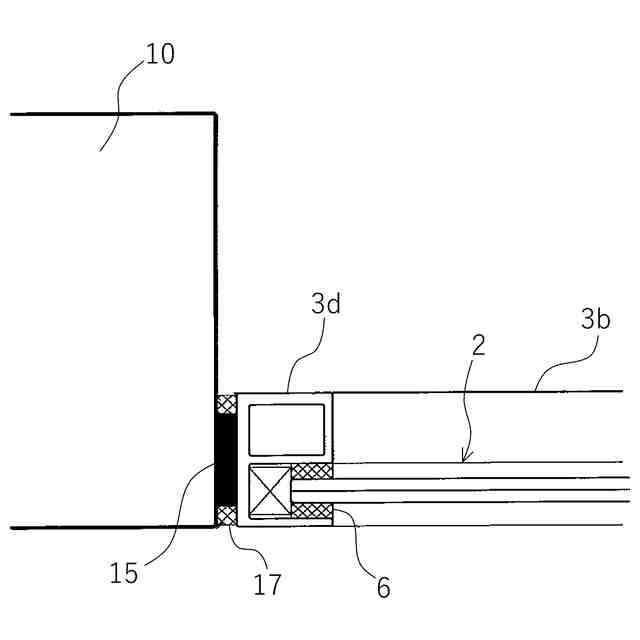

【解決手段】ガラスユニット1は、化学強化ガラスを含んで形成されている略矩形形状のガラス部2と、該ガラス部の周縁を覆う外枠3と、該外枠3の一方の対辺として配されていて覆っているガラス部2の辺の外側に突出している上枠3a及び下枠3bと、該上枠3a及び下枠3bと隣り合う位置で外枠3の他方の対辺として配されていて覆っているガラス部2の辺の内側に収まっている右枠3c及び左枠3dと、該右枠3c及び左枠3dと上枠3a及び下枠3bとの間にて間隔を存させるための隙間4とを備えている。
【選択図】図1
特許請求の範囲【請求項１】
化学強化ガラスを含んで形成されている略矩形形状のガラス部と、
該ガラス部の周縁を覆う外枠と、
該外枠の一方の対辺として配されていて覆っている前記ガラス部の辺の外側に突出している上枠及び下枠と、
該上枠及び下枠と隣り合う位置で前記外枠の他方の対辺として配されていて覆っている前記ガラス部の辺の内側に収まっている右枠及び左枠と、
該右枠及び左枠と前記上枠及び下枠との間にて間隔を存させるための隙間とを備えたことを特徴とするガラスユニット。
続きを表示（約 340 文字）【請求項２】

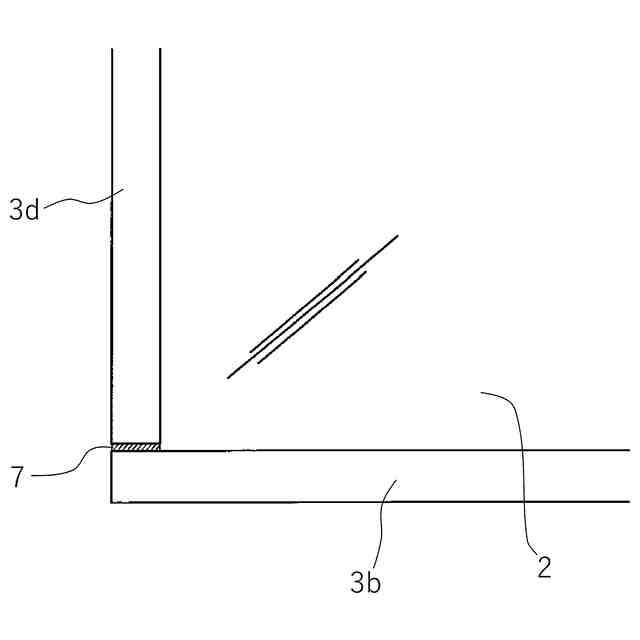

前記隙間にゴム製のゴム部材が介装されていることを特徴とする請求項１に記載のガラスユニット。
【請求項３】
前記外枠と前記ガラス部とは、０．４Ｎ／ｍｍ
２
（４ｋｇｆ／ｃｍ
２
）以上の高モジュラスタイプの構造シールにて接着されていることを特徴とする請求項１又は２に記載のガラスユニット。
【請求項４】

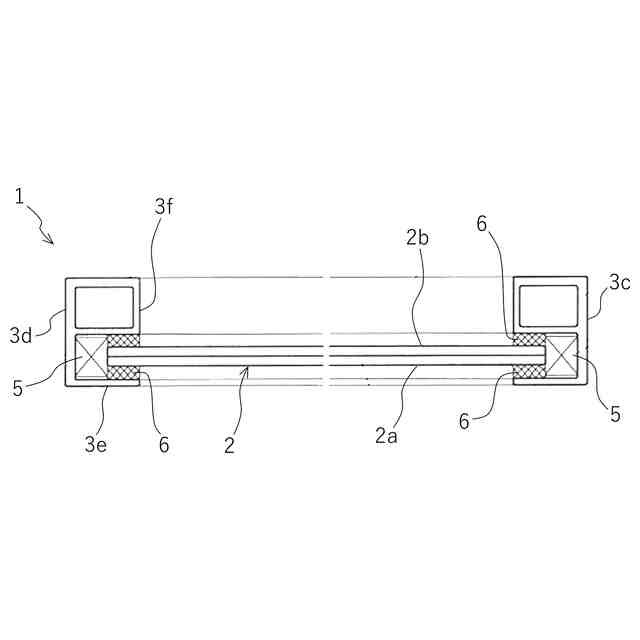

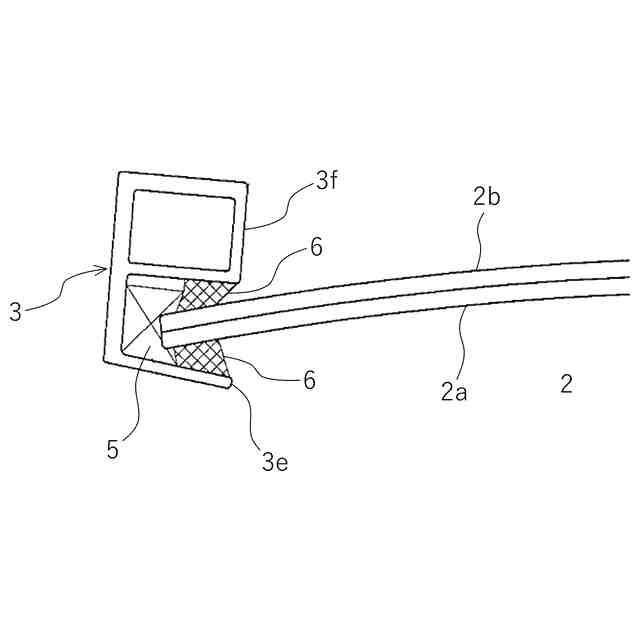

前記外枠を形成する上枠、下枠、右枠及び左枠は全て同一断面で形成されていて、
前記外枠は、前記ガラス部の一方の面である外面側を覆う外面枠部の厚みよりも、前記ガラス部の他方の面である内面側を覆う内面枠部の厚みの方が厚く形成されていることを特徴とする請求項３に記載のガラスユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ガラス板の周辺が外枠にて覆われているガラスユニットに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
建物において、窓ガラスが配された部分の耐震性能の向上が求められている。特に、日本の伝統的な在来伝統木造住宅等の木材を用いた柱梁構造を有する建築物の場合、このような木造軸組構造では、地震時の水平方向への耐震性能を向上させる必要がある。従来、このような地震時の水平力に対抗するために、金物を併用した筋交い（ブレース）で対応している。しかし筋交いを用いるため、その部分は透視性や採光性を有する開口部とすることが難しくなっている。すなわち、窓ガラス部分に筋交いがあると、窓ガラスが有する透視性や採光性が損なわれることになる。
【０００３】
このような窓ガラスに用いられるガラスとして、板ガラス（フロートガラス）があるが、これは割れやすく、破損した場合のガラス破片が鋭利なため安全性に問題がある。一方、建築用加工ガラスの技術も進歩してきており、強化ガラスは従来の板ガラスの欠点を補強するものとして、いわゆる安全ガラスや防災ガラスと称される等して普及してきている。強化ガラスは、一般的な板ガラスと比較して、大幅な強度アップが期待できるため耐力壁として可能性も高く、一定の厚さ以上の強化ガラスを用いてガラス自体の面強度で強度を確保しようとする事例もある。しかし、強化ガラスは、ガラスに存在する異物が原因となり外力が加わっていない状態で破壊してしまう現象（自然破損）があることも知られているため、予測不可能でいつ発生するか分からない地震に対応するための耐力壁としてはふさわしくないと考えられる。
【０００４】
一方、近年、産業用、建築用として使われる機会が増えて来た化学強化ガラスは、製造プロセスが従来の強化ガラス（物理強化ガラス、風冷強化ガラス）と異なるため、高い表面圧縮応力層を有していて、応力層の深さが浅く、内部応力も小さいため自然破損することなく、光学的な歪も少ないガラスである。表面圧縮応力層の深さは、通常のフロートガラス組成を使った場合で２０μm以上あることが、傷による強度低下の影響を抑える上で有効となる。また、更に、化学強化ガラスを使った合わせガラスとすることで、万一のガラス破損の際にも安全性が確保でき、更に安全性を高めることもできる。このような化学強化ガラスを用いて、上述したような水平方向に対する耐震性能の向上が求められている。
【０００５】
一方で、ガラスとその周縁に配された外枠からなるガラスユニットにて窓ガラスは建物躯体に取り付けられる。外枠はガラス周りを囲むようにして取り付けられている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００６】
特開２００７－０３１９５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１のように完全にガラス周縁を外枠にて取り囲むと、水平方向に力が働いた場合に化学強化ガラスの強度が強いため、ガラスが外枠を押す。このガラスの押圧力により、外枠自体が変形してしまう。
【０００８】
本発明は、上記従来技術を考慮したものであり、水平方向に対する力が働いたとしてもそれを上手く逃がして外枠自体が変形することを防止し、結果として耐震性能の向上を図ることができるガラスユニットを提供することを目的とする。
【課題を解決するための手段】
【０００９】
前記目的を達成するため、本発明では、化学強化ガラスを含んで形成されている略矩形形状のガラス部と、該ガラス部の周縁を覆う外枠と、該外枠の一方の対辺として配されていて覆っている前記ガラス部の辺の外側に突出している上枠及び下枠と、該上枠及び下枠と隣り合う位置で前記外枠の他方の対辺として配されていて覆っている前記ガラス部の辺の内側に収まっている右枠及び左枠と、該右枠及び左枠と前記上枠及び下枠との間にて間隔を存させるための隙間とを備えたことを特徴とするガラスユニットを提供する。
【００１０】
好ましくは、前記隙間にゴム製のゴム部材が介装されている。
（【００１１】以降は省略されています）
