公開番号2025156090
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025049268
出願日2025-03-25
発明の名称下地材付き軸材、及び、耐火被覆構造体
出願人株式会社ホルツストラ一級建築士事務所,株式会社熊谷組
代理人個人
主分類E04B 1/94 20060101AFI20251002BHJP(建築物)
要約【課題】耐火被覆構造体を施工するにあたって、施工性に優れた下地材付き軸材及び耐火被覆構造体を提供することを目的とする。
【解決手段】本発明に係る下地材付き軸材9は、金属製の軸材(鋼管10)と、軸材の表面に設けられた下地材とを備えた下地材付き軸材であって、下地材11は、軸材の表面側において軸材の材軸を中心とした周方向に延長するように設けられたことを特徴とする。また、本発明に係る耐火被覆構造体1は、下地材付き軸材9と、軸材の表面(鋼管10の表面10f)に設けられた耐火材4と、軸材の表面及び耐火材4を覆うように下地材11に取付けられたボード材2とを備えたことを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
金属製の軸材と、軸材の表面に設けられた下地材とを備えた下地材付き軸材であって、
下地材は、軸材の表面側において軸材の材軸を中心とした周方向に延長するように設けられたことを特徴とする下地材付き軸材。
続きを表示（約 910 文字）【請求項２】
軸材は、柱として使用される鋼管であり、
下地材は、柱の外周に沿った方向に延長するように設けられたことを特徴とする請求項１に記載の下地材付き軸材。
【請求項３】
軸材は、梁として使用されるＨ形鋼であり、
下地材は、梁の側部を構成する一方のフランジの幅方向端面と他方のフランジの幅方向端面とに亘って延長するように設けられたとともに、梁の下面を構成する他方のフランジの下面において梁の幅方向に延長するように設けられたことを特徴とする請求項１に記載の下地材付き軸材。
【請求項４】
軸材は、柱又は梁として使用されるＨ形鋼であり、
下地材は、柱又は梁の外周に沿った方向に延長するように設けられたことを特徴とする請求項１に記載の下地材付き軸材。
【請求項５】
下地材は、軸材の表面に取付けられた形鋼により形成されたことを特徴とする請求項１に記載の下地材付き軸材。
【請求項６】
請求項１乃至請求項５のいずれか一項に記載の下地材付き軸材と、軸材の表面に設けられた耐火材と、軸材の表面及び耐火材を覆うように下地材に取付けられたボード材とを備えたことを特徴とする耐火被覆構造体。
【請求項７】
軸材は、柱として使用される鋼管や、柱又は梁として使用されるＨ形鋼であり、
耐火材は、柱又は梁の表面の外周に巻き付けられるようにして設けられたことを特徴とする請求項６に記載の耐火被覆構造体。
【請求項８】
軸材は、梁として使用されるＨ形鋼であり、
耐火材は、梁の材軸を中心とした周方向に延長して梁の一方の側部と梁の下面と梁の他方の側部とを覆うように設けられたことを特徴とする請求項６に記載の耐火被覆構造体。
【請求項９】
軸材の表面と下地材との間に耐火材が設けられたことを特徴とする請求項６に記載の耐火被覆構造体。
【請求項１０】
ボード材は、木質板、又は、石こうボード、又は、ケイ酸カルシウム板であることを特徴とする請求項６に記載の耐火被覆構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、軸材の表面にボード材を取付けるための下地材を備えた下地材付き軸材、及び、当該下地材付き軸材を用いて構成される耐火被覆構造体に関する。
続きを表示（約 4,200 文字）【背景技術】
【０００２】
鋼管（軸材）の表面にアングル等の取付部材１３（下地材）が取付けられた構成の下地材付き鋼管（下地材付き軸材）、及び、当該下地材付き鋼管の下地材にビスなどの取付材２５により木質板部２１（ボード材）が取付けられ、木質板部２１の内面には耐火材２３が設けられた構成の耐火構造１０（耐火被覆構造体）が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第７３１８８３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された耐火被覆構造体の耐火材の代わりに、下地材付き鋼管の表面に耐火材を設けた後に、下地材付き鋼管の下地材に木質板（ボード材）をビス等の取付材で取付けるようにして耐火被覆構造体を構築する場合がある。
しかしながら、特許文献１に開示された下地材付き鋼管は、アングル等の取付部材１３（下地材）が鋼管の表面において鋼管の中心軸に沿った方向（上下方向）に延長するように設けられている。
従って、特許文献１に開示された下地材付き鋼管を用いて上述した耐火被覆構造体を構築しようとした場合、耐火材を、鋼管の表面の外周に巻き付けるようにして設けることができない。つまり、耐火材を、特許文献１に開示された下地材付き鋼管の表面の外周に巻き付けるようにした場合、耐火材が下地材の表面を覆うように位置されてしまって、下地材の表面と当該下地材に取付けられる木質板との間に耐火材が挟まれた状態となってしまうため、木質板の下地材に対する取付状態が不安定になってしまう。
従って、特許文献１に開示された下地材付き軸材としての下地材付き鋼管を用いる場合には、下地材の表面を覆わないように耐火材を設ける必要があり、耐火材が下地材の表面を覆わないようにするためには、鋼管の四角の各表面毎、及び、鋼管の四角の各角部の表面毎に、これら各表面に対応する大きさに耐火材を切り分けた後に、これら切り分けた耐火材を各表面に設けるようにしなければならず、施工が非常に煩わしくなる。
このように、特許文献１に開示された下地材付き軸材としての下地材付き鋼管を用いて耐火被覆構造体を施工するにあたっては、施工性の面での課題が生じる。
本発明は、耐火被覆構造体を施工するにあたって、施工性に優れた下地材付き軸材及び耐火被覆構造体を提供することを目的とするものである。
【課題を解決するための手段】
【０００５】
本発明に係る下地材付き軸材は、金属製の軸材と、軸材の表面に設けられた下地材とを備えた下地材付き軸材であって、下地材は、軸材の表面側において軸材の材軸を中心とした周方向に延長するように設けられたことを特徴とする。
また、軸材は、柱として使用される鋼管であり、下地材は、柱の外周に沿った方向に延長するように設けられたことを特徴とする。
また、軸材は、梁として使用されるＨ形鋼であり、下地材は、梁の側部を構成する一方のフランジの幅方向端面と他方のフランジの幅方向端面とに亘って延長するように設けられたとともに、梁の下面を構成する他方のフランジの下面において梁の幅方向に延長するように設けられたことを特徴とする。
また、軸材は、柱又は梁として使用されるＨ形鋼であり、下地材は、柱又は梁の外周に沿った方向に延長するように設けられたことを特徴とする。
また、下地材は、軸材の表面に取付けられた形鋼により形成されたことを特徴とする。
本発明に係る下地材付き軸材によれば、軸材の表面側において軸材の材軸を中心とした周方向に延長するように耐火材を設けることができるので、軸材の表面に耐火材を設ける作業を簡単容易に行えるようになり、当該下地材付き軸材を用いて耐火被覆構造体を施工するにあたって、施工性に優れた下地材付き軸材を提供できるようになった。
また、本発明に係る耐火被覆構造体は、上述した下地材付き軸材と、軸材の表面に設けられた耐火材と、軸材の表面及び耐火材を覆うように下地材に取付けられたボード材とを備えたことを特徴とする。
また、軸材は、柱として使用される鋼管や、柱又は梁として使用されるＨ形鋼であり、耐火材は、柱又は梁の表面の外周に巻き付けられるようにして設けられたことを特徴とする。
また、軸材は、梁として使用されるＨ形鋼であり、耐火材は、梁の材軸を中心とした周方向に延長して梁の一方の側部と梁の下面と梁の他方の側部とを覆うように設けられたことを特徴とする。
また、軸材の表面と下地材との間に耐火材が設けられたことを特徴とする。
また、ボード材は、木質板、又は、石こうボード、又は、ケイ酸カルシウム板であることを特徴とする。
本発明に係る耐火被覆構造体によれば、耐火被覆構造体を施工するにあたって、施工性に優れた耐火被覆構造体を提供できるようになった。
【図面の簡単な説明】
【０００６】

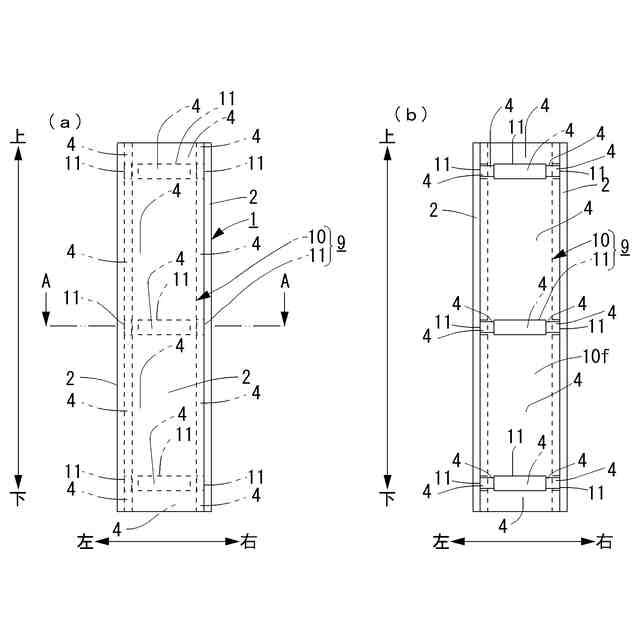

耐火被覆構造体としての耐火被覆柱を示す図であり、（ａ）は正面図、（ｂ）は（ａ）の正面側のボード材を外した状態を示す正面図（実施形態１）。

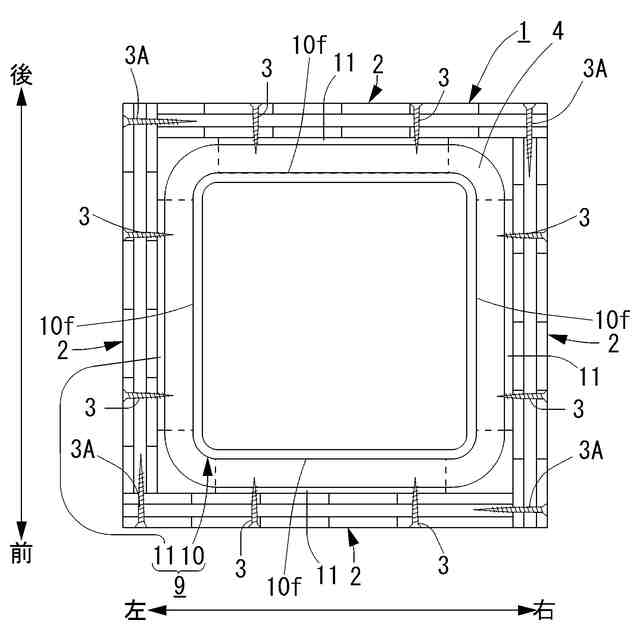

図１（ａ）のＡ－Ａ断面図（耐火被覆柱の横断面図）（実施形態１）。

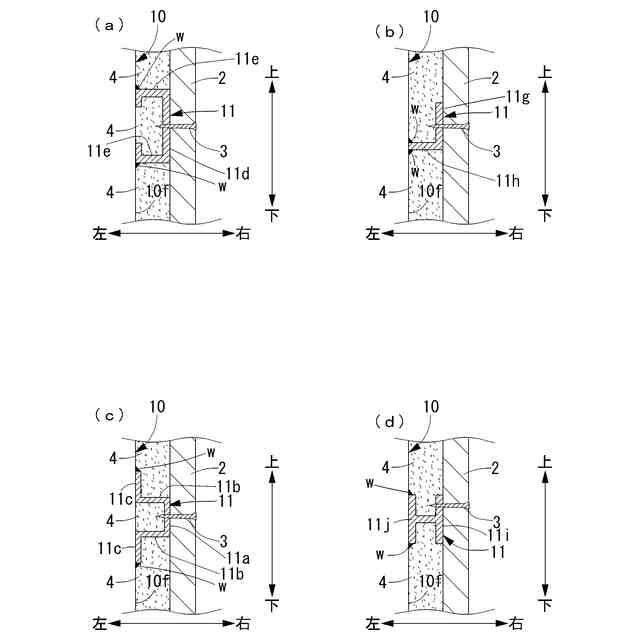

耐火被覆柱の下地材付近の縦断面図であり、（ａ）はリップ溝形鋼（Ｃチャネル）を下地材として用いた場合を示す図、（ｂ）は山形鋼（アングル）を下地材として用いた場合を示す図、（ｃ）はハット形鋼を下地材として用いた場合を示す図、（ｄ）はＨ形鋼を下地材として用いた場合を示す図（実施形態１）。

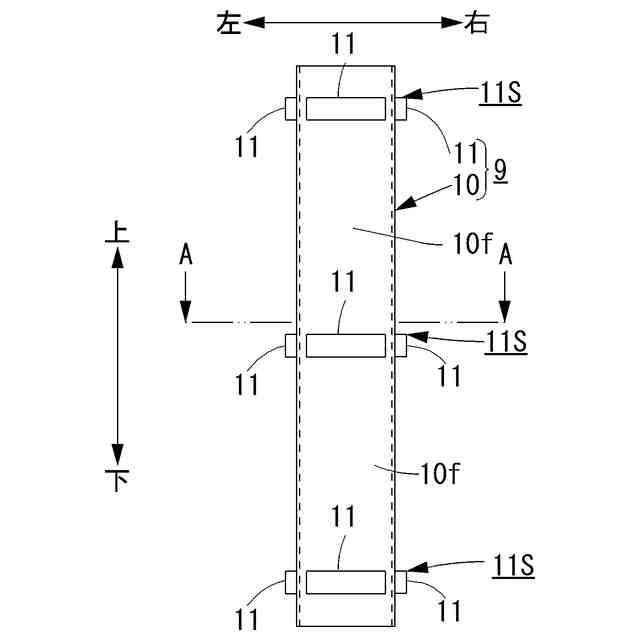

下地材付き軸材としての下地材付き柱を示す正面図（実施形態１）。

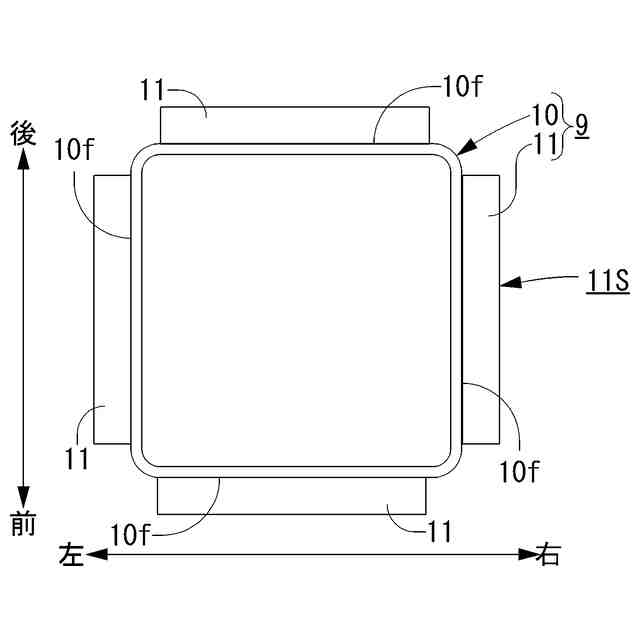

図１（ａ）のＡ－Ａ断面図（下地材付き柱の横断面図）（実施形態１）。

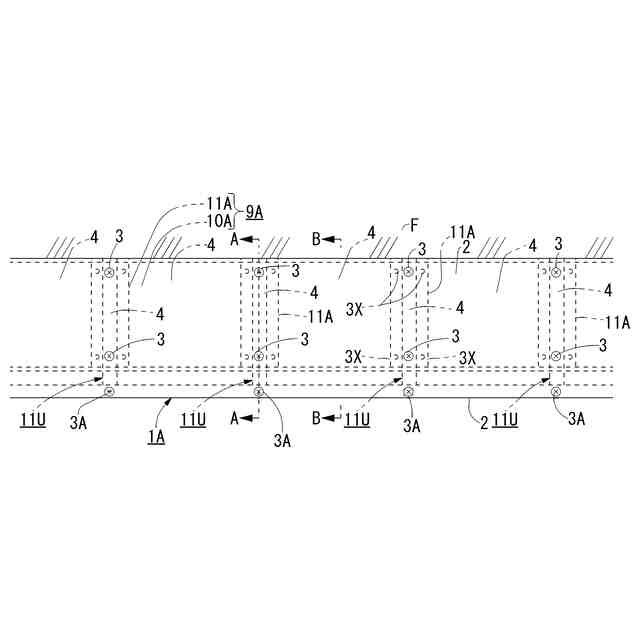

耐火被覆構造体としての耐火被覆梁を示す側面図（実施形態３）。

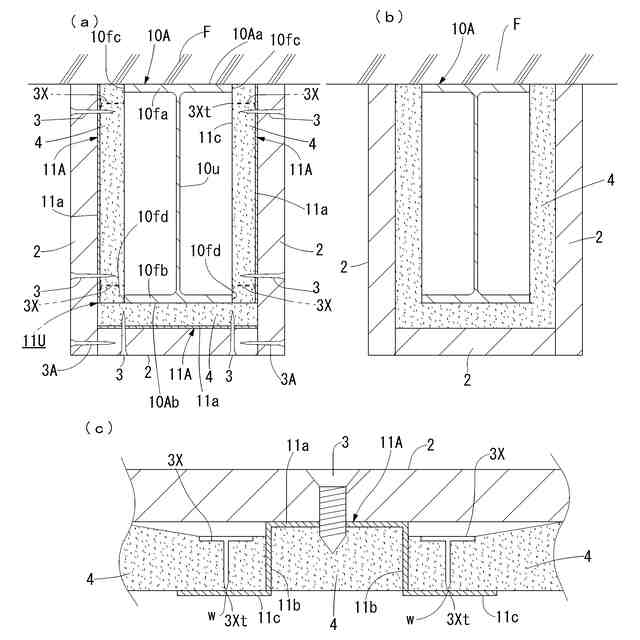

（ａ）は図１のＡ－Ａ断面図、（ｂ）は図１のＢ－Ｂ切断部端面図、（ｃ）は下地材に対するボード材及び耐火材の取付状態を示す拡大断面図（実施形態３）。

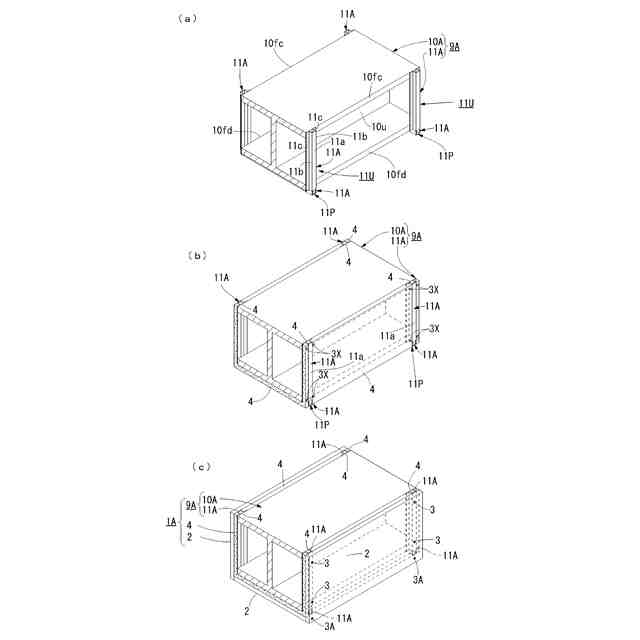

耐火被覆構造体としての耐火被覆梁の施工手順を示す図であり、（ａ）は下地材付き梁の状態を示す要部斜視図、（ｂ）は下地材付き梁の下面及び側部に耐火材を取付けた状態を示す要部斜視図、（ｃ）は耐火被覆梁の状態を示す要部斜視図（実施形態３）。

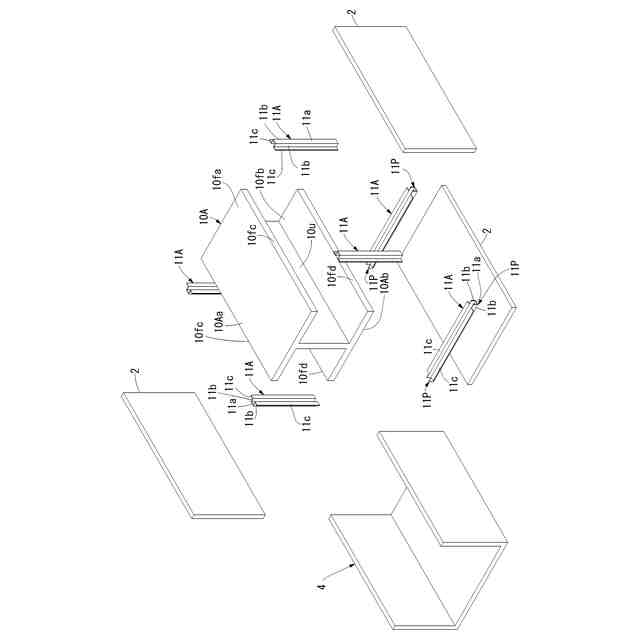

耐火被覆梁の分解斜視図（実施形態３）。
耐火被覆構造体としての耐火被覆柱を示す正面図（実施形態４）。
（ａ）は図１０のＡ－Ａ断面図、（ｂ）は図１０のＢ－Ｂ切断部端面図（実施形態４）。
【発明を実施するための形態】
【０００７】
図１乃至図１１に示すように、本発明に係る耐火被覆構造体（耐火被覆柱１，耐火被覆梁１Ａ，耐火被覆柱１Ｂ，耐火被覆梁）は、下地材付き軸材（下地材付き柱９，下地材付き梁９Ａ，下地材付き柱９Ｂ，下地材付き梁）と、耐火材４と、ボード材２とを備えて構成される。
本発明に係る下地材付き軸材９，９Ａ，９Ｂは、金属製の軸材と、軸材の表面に設けられた下地材１１，１１Ａ，１１Ｂとを備えて構成される。
軸材は、例えば、柱として使用される鋼管１０Ａ（実施形態１）、梁として使用されるＨ形鋼１０Ａ（実施形態３）、柱として使用されるＨ形鋼１０Ｂ（実施形態４）、梁として使用されるＨ形鋼（実施形態５）等である。
下地材１１，１１Ａ，１１Ｂは、軸材の表面側において材軸を中心とした周方向に延長するように設けられる。
下地材１１，１１Ａ，１１Ｂは、例えば、軸材に取付けられた形鋼等により形成される。
耐火材４は、軸材の表面側を覆うように設けられる。
ボード材２は、軸材の表面及び耐火材４を覆うように下地材１１，１１Ａ，１１Ｂに取付けられた板材である。
【０００８】
実施形態１
図１乃至図３に示すように、実施形態１に係る耐火被覆構造体としての耐火被覆柱１は、例えば、下地材付き軸材としての下地材付き柱９と、耐火材４と、ボード材２とを備えて構成される。
図４，図５に示すように、実施形態１に係る下地材付き柱９は、例えば柱として使用される金属製の軸材としての鋼管１０と、当該鋼管１０の表面１０ｆに設けられた下地材１１とを備えて構成される。
下地材１１は、ボード材２の取付面を形成するとともに、ボード材２を取付けるためのねじ３等の取付材が取付けられる部材である。
尚、実施形態１に係る耐火被覆柱１、及び、下地材付き柱９において、上、下、左、右、前、後は、図１乃至図５に示した方向と定義して説明する。
また、図２は図１（ａ）のＡ－Ａ断面図であり、図５は図４のＡ－Ａ断面図であるが、これら図２，図５において、断面部分のハッチングは省略した。
【０００９】
鋼管１０は、例えば断面四角中空形状の角型鋼管である。
角型鋼管としては、例えば、冷間ロール形成角型鋼管、冷間プレス成型角型鋼管、組立４面ボックス角型鋼管等がある。
【００１０】
下地材１１は、柱を構成する鋼管１０の表面１０ｆの外周に沿った方向（横方向）に延長するように設けられている。
即ち、下地材付き柱９は、図４，５に示すように、鋼管１０の四角の各表面（鋼管１０の各側面）１０ｆ，１０ｆ…において、左右方向（横方向）又は前後方向（横方向）に延長するように設けられた前後左右の４つの下地材１１，１１…によって周回状下地部１１Ｓが構成され、当該周回状下地部１１Ｓが、鋼管１０（柱）の上下方向に沿って所定の間隔を隔てて複数個設けられている。
尚、鋼管１０の４つの角部には、下地材１１が設けられておらず、周回状下地部１１Ｓは、鋼管１０の各表面１０ｆにおいて同一水平面上に位置するように設けられた個別の４つの下地材１１，１１…で構成される。
換言すれば、周回状下地部１１Ｓは、鋼管１０の４つの角部において下地材１１が欠落した構成となっている。
（【００１１】以降は省略されています）
