公開番号2025151617
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053138
出願日2024-03-28
発明の名称床版
出願人株式会社熊谷組
代理人個人
主分類E01D 19/12 20060101AFI20251002BHJP(道路,鉄道または橋りょうの建設)
要約【課題】床版の角縁から継手構成部材が設置される位置までの離間距離を短くできて、床版の角縁近傍部分のひび割れ抑制効果、耐久性、及び、耐荷力を向上させることできるように構成された床版を提供する。
【解決手段】本発明に係る四角形板状の鉄筋コンクリート製の床版10は、角縁を境界として隣り合う一方の辺縁面11と他方の辺縁面11とにおいて、一方の辺縁面11の角縁近傍には、橋梁の橋軸方向Yに沿って隣り合う床版と接続するための第1の床版継手装置1Aの継手構成部材(受部材2A)を備えるとともに、他方の辺縁面11の角縁近傍には、橋梁の橋軸直角方向Yに沿って隣り合う床版と接続するための第2の床版継手装置1の継手構成部材(受部材2)を備え、第1の床版継手装置の継手構成部材及び第2の床版継手装置の継手構成部材は、辺縁面11と平行な一直線S上に位置するように設けられたことを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
橋梁の橋軸方向及び橋軸直角方向に沿って並ぶように桁の上に設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版であって、
四角形板状の床版の角縁を境界として隣り合う一方の辺縁面と他方の辺縁面とにおいて、一方の辺縁面の角縁近傍には、橋梁の橋軸方向に沿って隣り合う床版と接続するための第１の床版継手装置の継手構成部材を備えるとともに、他方の辺縁面の角縁近傍には、橋梁の橋軸直角方向に沿って隣り合う床版と接続するための第２の床版継手装置の継手構成部材を備え、
第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材は、辺縁面と平行な一直線上に位置するように設けられたことを特徴とする床版。
続きを表示（約 1,500 文字）【請求項２】
橋梁の橋軸方向及び橋軸直角方向に沿って並ぶように桁の上に設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版であって、
四角形板状の床版の角縁を境界として隣り合う一方の辺縁面と他方の辺縁面とにおいて、一方の辺縁面の角縁近傍には、橋梁の橋軸方向に沿って隣り合う床版と接続するための第１の床版継手装置の継手構成部材を備えるとともに、他方の辺縁面の角縁近傍には、橋梁の橋軸直角方向に沿って隣り合う床版と接続するための第２の床版継手装置の継手構成部材を備え、
第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材は、それぞれ、継手機能部と、当該継手機能部を床版のコンクリートに定着させるための定着部材とを備え、
第１の床版継手装置の継手構成部材は、定着部材が一方の辺縁面と直交する方向に延長するように設けられるとともに、第２の床版継手装置の継手構成部材は、定着部材が他方の辺縁面と直交する方向に延長するように設けられており、
第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材は、定着部材同士が交差しないように配置されて、かつ、辺縁面と平行な一直線上に位置するように設けられたことを特徴とする床版。
【請求項３】
第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの一方の継手構成部材は、第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの他方の継手構成部材の定着部材の延長端の位置よりも前記角縁に近い位置に設けられたことを特徴とする請求項２に記載の床版。
【請求項４】
第１の床版継手装置の継手構成部材の継手機能部と第２の床版継手装置の継手構成部材の継手機能部とが、辺縁面と平行な一直線上に位置するように設けられたことを特徴とする請求項２に記載の床版。
【請求項５】
第１の床版継手装置の継手構成部材の定着部材及び第２の床版継手装置の継手構成部材の定着部材のうちの一方の定着部材は、第１の床版継手装置の継手構成部材の定着部材及び第２の床版継手装置の継手構成部材の定着部材のうちの他方の定着部材よりも長さが短いことを特徴とする請求項２に記載の床版。
【請求項６】
床版継手装置が、一方の床版に設けられる受部材と、他方の床版に設けられる受部材と、これら各受部材を繋ぐ繋ぎ部材とを備え、受部材は、繋ぎ部材が係合する被係合部と、当該被係合部を床版のコンクリートに定着させるための定着部材とを備えた構成である場合、前記継手構成部材が受部材であって前記継手機能部が被係合部であり、
床版継手装置が、一方の床版に設けられる受部材と、他方の床版に設けられた接続部材とを備えて構成され、受部材は、被係合部と、当該被係合部を床版のコンクリートに定着させるための定着部材とを備え、接続部材は、被係合部に係合する係合部と、当該係合部を床版のコンクリートに定着させるための定着部材とを備えた構成である場合、前記継手構成部材が受部材であって前記継手機能部が被係合部であるか、あるいは、前記継手構成部材が接続部材であって前記継手機能部が係合部であることを特徴とする請求項２乃至請求項５のいずれか一項に記載の床版。
【請求項７】
定着部材と床版内の鉄筋とが接続されたことを特徴とする請求項６に記載の床版。
【請求項８】
定着部材は、継手機能部に接続されて床版にプレストレストを付加する緊張材であることを特徴とする請求項６に記載の床版。
【請求項９】
定着部材は、継手機能部に接続された床版内の鉄筋であることを特徴とする請求項６に記載の床版。

発明の詳細な説明【技術分野】
【０００１】
本発明は、橋梁の橋軸方向及び橋軸直角方向に沿って並ぶように桁の上に設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版に関する。
続きを表示（約 5,200 文字）【背景技術】
【０００２】
橋梁の桁の上に隣り合うように設置される一方の床版と他方の床版とを接続するためのコッター式継手と呼ばれるような床版継手装置が知られている（特許文献１,２参照）。
床版継手装置は、橋梁の桁の上に隣り合うように設置される一方の床版と他方の床版とを接続するための装置であって、一方の床版に設けられるＣ型金物と呼ばれるような継手構成部材としての受部材と、他方の床版に設けられるＣ型金物と呼ばれるような継手構成部材としての受部材と、これら各受部材をＨ型金物と呼ばれるような繋ぐ繋ぎ部材とを備えて構成される。
継手構成部材としての受部材は、係合凹部を有した継手機能部としての被係合部と、当該被係合部を床版のコンクリートに定着させるために当該床版のコンクリートに定着される定着部材とを備える。
繋ぎ部材は、一方の受部材の係合凹部に係合する一方の係合部と、他方の受部材の係合凹部に係合する他方の係合部と、一方の係合部と他方の係合部とを繋ぐ連結部とを備える。
また、橋梁に構築される道路の床版取替工事として、橋梁の橋軸直角方向Ｙを２等分して、走行車線用の床版を橋軸方向（車両進行方向）に沿って並べて接続する一期工事と、追越車線用の床版を橋軸方向（車両進行方向）Ｘに沿って並べて接続する二期工事とを分けて行う半断面施工（車線別床版取替工事）が知られている（特許文献２参照）。
当該半断面施工においては、橋軸直角方向に沿って延長することになる辺縁面側には当該辺縁面の長手方向に沿って所定の間隔を隔てて床版継手装置の受部材を備えるとともに、橋軸方向に沿って延長することになる辺縁面側には当該辺縁面の長手方向に沿って所定の間隔を隔てて床版継手装置の受部材を備えた床版を使用する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５９２３３号公報
特開２０１４－１７７７６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献２では、橋軸方向に沿って隣り合う床版同士を接続するための床版継手装置と橋軸直角方向に沿って隣り合う床版同士を接続するための床版継手装置とで同じ構成の床版継手装置を使用している。
従って、四角形板状の床版の角縁を境界として隣り合う一方の辺縁面と他方の辺縁面とにおいて、当該角縁の近傍に各受部材を設置した場合、各受部材の定着部材同士が接触するので、この場合、各受部材は、各受部材の定着部材同士が接触して干渉しないように、当該角縁から必要十分な離間距離を隔てて設置する必要があり、床版の角縁から受部材が設置される位置までの離間距離を長くしなければならなくなる。
しかしながら、床版の角縁から受部材（継手構成部材）が設置される位置までの離間距離を長くした場合、床版の角縁近傍部分にひび割れが生じ易くなり、床版の角縁近傍部分の耐久性、及び、耐荷力等が低下してしまう可能性があるという課題があった。
本発明は、上述した課題に鑑みて、床版の角縁から継手構成部材が設置される位置までの離間距離を短くできて、床版の角縁近傍部分（隅角部）のひび割れ抑制効果、耐久性、及び、耐荷力を向上させることできるように構成された床版を提供するものである。
【課題を解決するための手段】
【０００５】
本発明に係る床版は、橋梁の橋軸方向及び橋軸直角方向に沿って並ぶように桁の上に設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版であって、四角形板状の床版の角縁を境界として隣り合う一方の辺縁面と他方の辺縁面とにおいて、一方の辺縁面の角縁近傍には、橋梁の橋軸方向に沿って隣り合う床版と接続するための第１の床版継手装置の継手構成部材を備えるとともに、他方の辺縁面の角縁近傍には、橋梁の橋軸直角方向に沿って隣り合う床版と接続するための第２の床版継手装置の継手構成部材を備え、第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材は、辺縁面と平行な一直線上に位置するように設けられたことを特徴とする。
また、本発明に係る床版は、橋梁の橋軸方向及び橋軸直角方向に沿って並ぶように桁の上に設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版であって、四角形板状の床版の角縁を境界として隣り合う一方の辺縁面と他方の辺縁面とにおいて、一方の辺縁面の角縁近傍には、橋梁の橋軸方向に沿って隣り合う床版と接続するための第１の床版継手装置の継手構成部材を備えるとともに、他方の辺縁面の角縁近傍には、橋梁の橋軸直角方向に沿って隣り合う床版と接続するための第２の床版継手装置の継手構成部材を備え、第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材は、それぞれ、継手機能部と、当該継手機能部を床版のコンクリートに定着させるための定着部材とを備え、第１の床版継手装置の継手構成部材は、定着部材が一方の辺縁面と直交する方向に延長するように設けられるとともに、第２の床版継手装置の継手構成部材は、定着部材が他方の辺縁面と直交する方向に延長するように設けられており、第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材は、定着部材同士が交差しないように配置されて、かつ、辺縁面と平行な一直線上に位置するように設けられたことを特徴とする。
また、第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの一方の継手構成部材は、第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの他方の継手構成部材の定着部材の延長端の位置よりも前記角縁に近い位置に設けられたことを特徴とする。
また、第１の床版継手装置の継手構成部材の継手機能部と第２の床版継手装置の継手構成部材の継手機能部とが、辺縁面と平行な一直線上に位置するように設けられたことを特徴とする。
また、第１の床版継手装置の継手構成部材の定着部材及び第２の床版継手装置の継手構成部材の定着部材のうちの一方の定着部材は、第１の床版継手装置の継手構成部材の定着部材及び第２の床版継手装置の継手構成部材の定着部材のうちの他方の定着部材よりも長さが短いことを特徴とする。
また、床版継手装置が、一方の床版に設けられる受部材と、他方の床版に設けられる受部材と、これら各受部材を繋ぐ繋ぎ部材とを備え、受部材は、繋ぎ部材が係合する被係合部と、当該被係合部を床版のコンクリートに定着させるための定着部材とを備えた構成である場合、前記継手構成部材が受部材であって前記継手機能部が被係合部であり、床版継手装置が、一方の床版に設けられる受部材と、他方の床版に設けられた接続部材とを備えて構成され、受部材は、被係合部と、当該被係合部を床版のコンクリートに定着させるための定着部材とを備え、接続部材は、被係合部に係合する係合部と、当該係合部を床版のコンクリートに定着させるための定着部材とを備えた構成である場合、前記継手構成部材が受部材であって前記継手機能部が被係合部であるか、あるいは、前記継手構成部材が接続部材であって前記継手機能部が係合部であることを特徴とする。
本発明によれば、床版の角縁から継手構成部材が設置される位置までの離間距離を短くできるので、床版の角縁近傍部分（隅角部）のひび割れ抑制効果、耐久性、及び、耐荷力を向上させることできるように構成された床版を提供できるようになった。
また、定着部材と床版内の鉄筋とが接続されたことを特徴とする。
また、定着部材は、継手機能部に接続されて床版にプレストレストを付加する緊張材であることを特徴とする。
また、定着部材は、継手機能部に接続された床版内の鉄筋であることを特徴とする。
以上によれば、角縁近傍部分（隅角部）のひび割れ抑制効果、耐久性、及び、耐荷力を向上させることできるとともに、継手構成部材のコストを削減でき、経済的な床版を提供できるようになる。
【図面の簡単な説明】
【０００６】

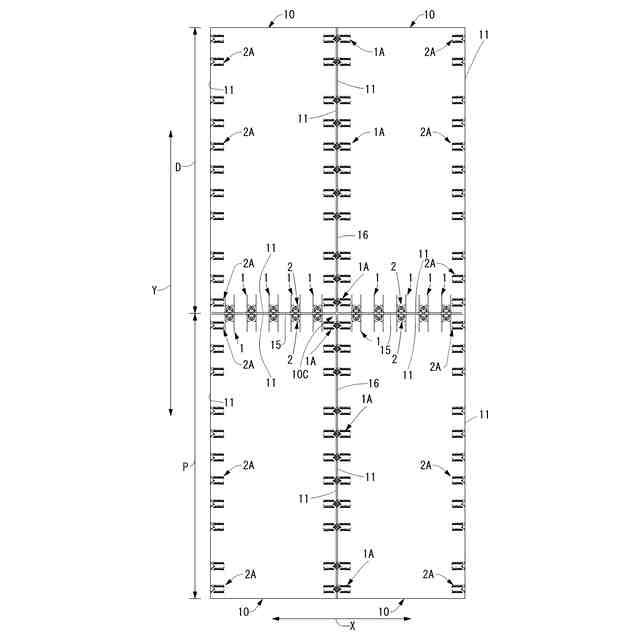

床版接合構造を示す平面図（実施形態１）。

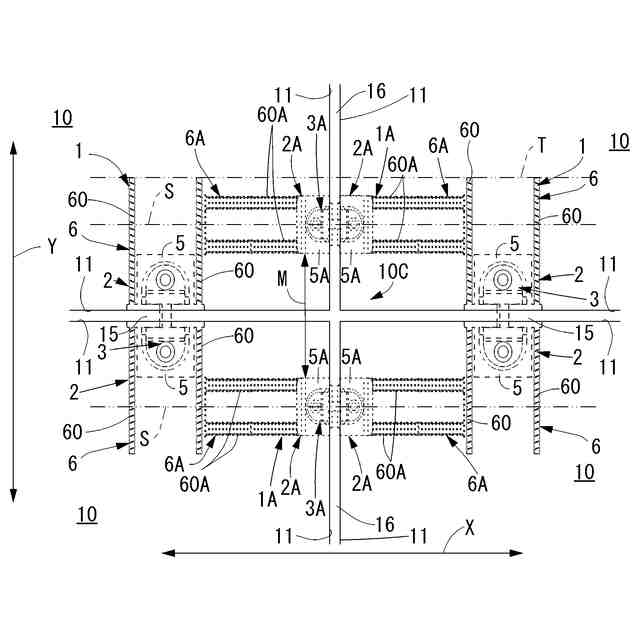

床版接合構造における角縁隣接部を示す要部拡大平面図（実施形態１）。

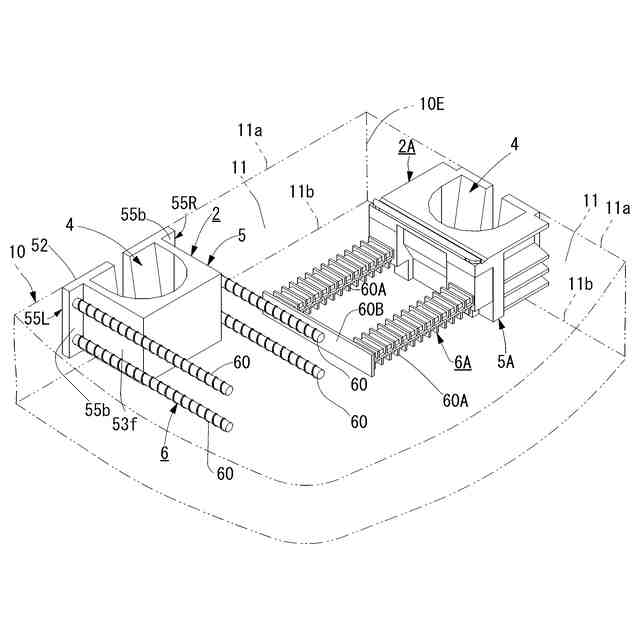

床版の角縁近傍部における一方の受部材と他方の受部材との位置関係を示す斜視図（実施形態１）。

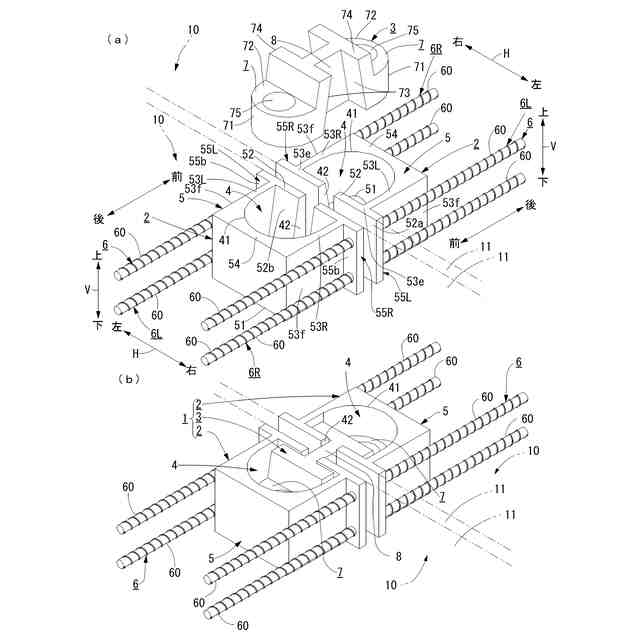

床版継手装置１を示す図であり、（ａ）は床版継手装置の分解斜視図、（ｂ）は床版継手装置の斜視図（実施形態１）。
床版継手装置１Ａを示す図であり、（ａ）は床版継手装置の分解斜視図、（ｂ）は床版継手装置の斜視図（実施形態１）。
床版接合構造を示す平面図（実施形態２）。

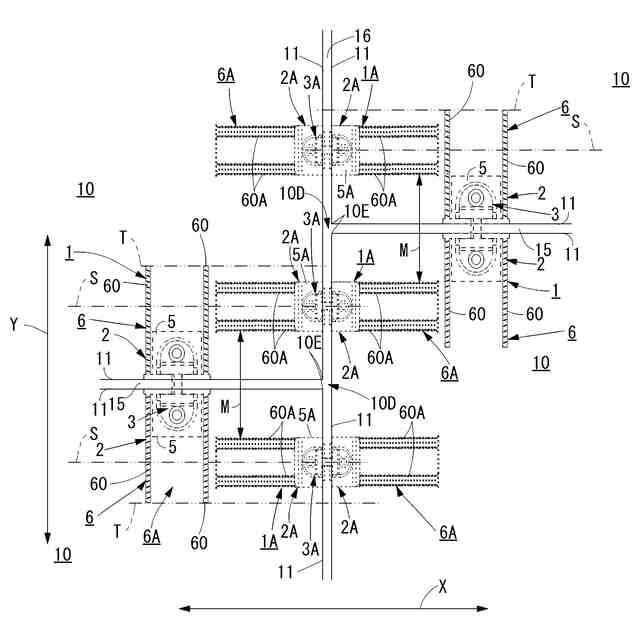

床版接合構造における角縁隣接部を示す要部拡大平面図（実施形態２）。

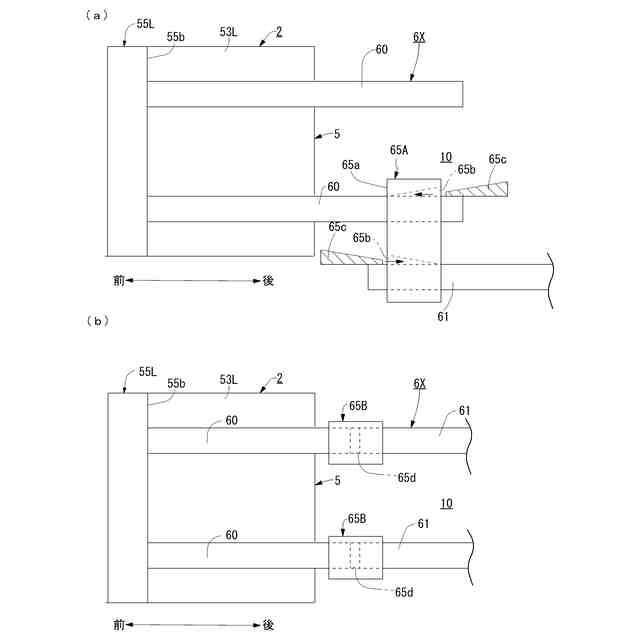

床版を示す要部説明図（実施形態４）。

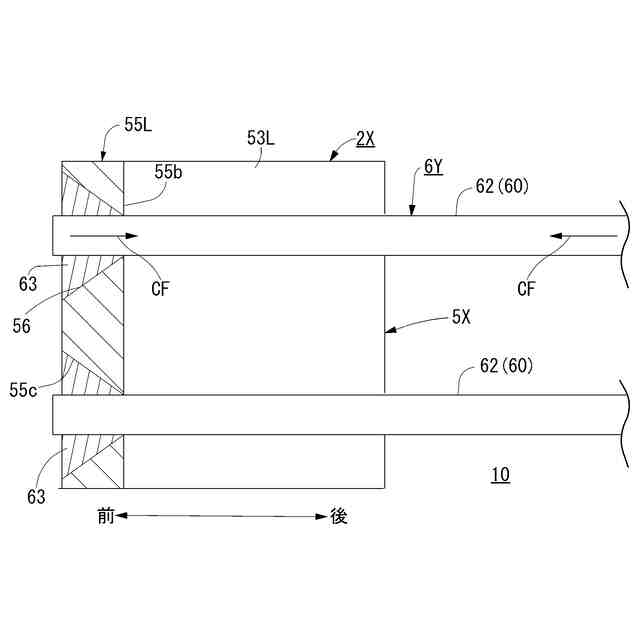

床版を示す要部説明図（実施形態５）。
床版を示す要部説明図（実施形態７）。
角縁近傍部に一方の受部材と他方の受部材とを備えた床版を示す平面図（実施形態８）。
角縁近傍部に一方の受部材と他方の受部材とを備えた床版を示す平面図（実施形態９）。
角縁近傍部に一体型受部材を備えた床版を示す平面図（実施形態１０）。
床版を示す平面図（実施形態１１）。
床版の角縁近傍部分を示す図（図１４のＡ部拡大詳細図）（実施形態１１）。
【発明を実施するための形態】
【０００７】
実施形態１
図１に示すように、実施形態１に係る床版１０は、橋梁の橋軸方向Ｘ及び橋軸直角方向Ｙに沿って並ぶように桁（図示せず）の上に設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版である。
尚、鉄筋コンクリート製の床版とは、例えば、鉄筋、又は、ＰＣ鋼線、又は、鋼材、又は、これら鉄筋、鋼材、ＰＣ鋼線のうちの２つ以上を内蔵した床版である。
【０００８】
実施形態１に係る床版１０は、例えば図２，図３に示すように、四角形板状の床版の角縁１０Ｅを境界として隣り合う一方の辺縁面１１と他方の辺縁面１１とにおいて、一方の辺縁面１１の角縁１０Ｅの近傍には、橋梁の橋軸方向Ｘに沿って隣り合う床版と接続するための第１の床版継手装置としての床版継手装置１Ａの継手構成部材としての受部材２Ａを備えるとともに、他方の辺縁面１１の角縁近傍には、橋梁の橋軸直角方向Ｙに沿って隣り合う床版と接続するための第２の床版継手装置としての床版継手装置１の継手構成部材としての受部材２を備える。
尚、図３に示すように、辺縁面１１とは、床版１０の角縁１０Ｅと床版の上面の辺縁１１ａと下面の辺縁１１ｂとで囲まれた面、換言すれば、床版の側面のことである。
【０００９】
床版継手装置１Ａの受部材２Ａは、継手機能部としての被係合部５Ａと、当該被係合部５Ａを床版１０のコンクリートに定着させるための定着部材６０Ａ，６０Ａとを備える。
床版継手装置１の受部材２は、継手機能部としての被係合部５と、当該被係合部５を床版１０のコンクリートに定着させるための定着部材６０，６０とを備える。
床版継手装置１Ａの受部材２Ａは、定着部材６０Ａ，６０Ａが一方の辺縁面１１と直交する方向に延長するように設けられるとともに、床版継手装置１の受部材２は、定着部材６０，６０が他方の辺縁面１１と直交する方向に延長するように設けられている。
【００１０】
そして、実施形態１に係る床版１０は、一方の辺縁面１１の角縁１０Ｅの近傍に設けられた床版継手装置１Ａの受部材２Ａ及び他方の辺縁面１１の角縁１０Ｅの近傍に設けられた床版継手装置１の受部材２は、定着部材６０Ａと定着部材６０とが交差しないように配置されて、かつ、他方の辺縁面１１と平行な一直線Ｓ上に位置するように設けられ、さらに、床版継手装置１Ａの受部材２Ａ及び床版継手装置１の受部材２のうちの一方の受部材２Ａは、床版継手装置１Ａの受部材２Ａ及び床版継手装置１の受部材２のうちの他方の受部材２の定着部材６０，６０の延長端の位置Ｔよりも角縁１０Ｅに近い位置に設けられた構成とした。
尚、図２に示した床版１０の場合、他方の辺縁面１１と平行な一直線Ｓ上に、受部材２Ａの継手機能部としての被係合部５Ａと受部材２の定着部材６０，６０とが位置された構成とした。
（【００１１】以降は省略されています）
