公開番号2025170216
公報種別公開特許公報(A)
公開日2025-11-18
出願番号2025070753
出願日2025-04-22
発明の名称スポーツ用床材
出願人モンド・ソシエタ・ペル・アチオニ,MONDO S.p.A.,ポリテクニコディミラノ,POLITECNICO DI MILANO
代理人個人,個人,個人
主分類E01C 13/00 20060101AFI20251111BHJP(道路,鉄道または橋りょうの建設)
要約【課題】高効率な表面を得る目的で、FR値が製造条件及び/又は施工条件に関係なく一定であるスポーツ活動のための床材を提供する。
【解決手段】エラストマー材料の少なくとも1層を含むトレッディング層(2)、及びエラストマー材料の少なくとも1層を含む支持層(3)を含む、スポーツ用床材であって、支持層(3)は、楕円断面(5)を有する空隙の第1の配列を含む。

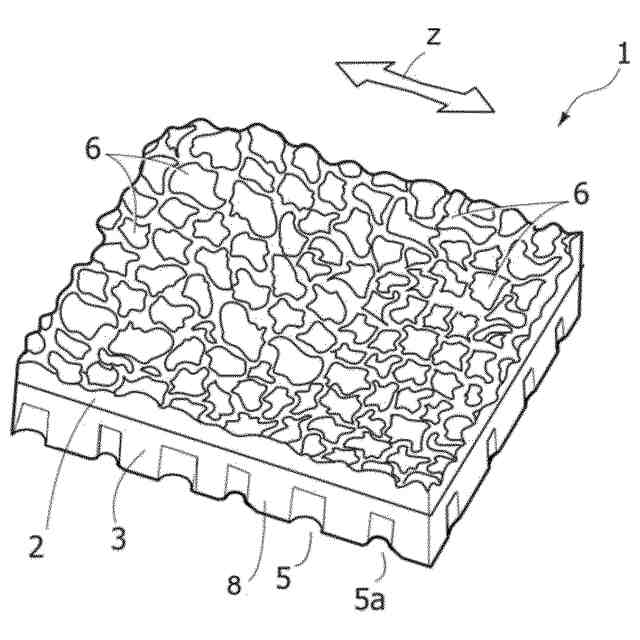

【選択図】図1
特許請求の範囲【請求項１】
エラストマー材料の少なくとも１層を含むトレッディング層（２）、及び
エラストマー材料の少なくとも１層を含む支持層（３）
を含む、スポーツ用床材（１）であって、

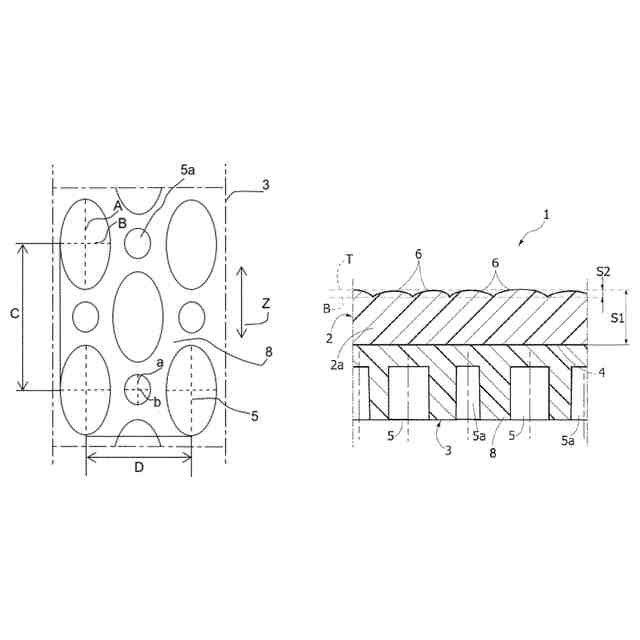

支持層（３）は、楕円断面（５）を有する空隙の第１の配列を含む、スポーツ用床材（１）。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載のスポーツ用床材（１）であって、
支持層（３）は、楕円断面（５）を有する空隙の第１の配列を含み、
楕円断面は、床材の長手方向（Ｚ）に向いた長軸（Ａ）を有する、スポーツ用床材（１）。
【請求項３】
請求項１又は２に記載のスポーツ用床材（１）であって、
支持層（３）は、楕円断面（５ａ）を有する空隙の第２の配列を含み、
楕円断面（５ａ）は、空隙の第１の配列の空隙の楕円断面の長軸（Ａ）と直交し、かつ、共平面にある第１の軸（ａ）及び第２の軸（ｂ）を有する、スポーツ用床材（１）。
【請求項４】
請求項３に記載のスポーツ用床材（１）であって、
前記第１の軸（ａ）及び前記第２の軸（ｂ）は同じ長さを有する、スポーツ用床材（１）。
【請求項５】
請求項３又は４に記載のスポーツ用床材（１）であって、
前記第１の軸（ａ）及び前記第２の軸（ｂ）は、空隙の第１の配列の空隙（５）の楕円断面の長軸（Ａ）よりも短い長さを有する、スポーツ用床材（１）。
【請求項６】
請求項１～５のいずれか一項に記載のスポーツ用床材（１）であって、
各空隙（５ａ）は、楕円断面を有し、
第１の軸（ａ）の長さと第２の軸（ｂ）の長さとの比が、１～２、好ましくは１～１．２である、スポーツ用床材（１）。
【請求項７】
請求項１～６のいずれか一項に記載のスポーツ用床材（１）であって、
支持層（３）は、楕円断面（５）を有する空隙の第１の配列を含み、この楕円断面は、６ｍｍ～１８ｍｍ、好ましくは９ｍｍ～１５ｍｍ、より好ましくは１１ｍｍ～１５ｍｍの長軸（Ａ）を有する、スポーツ用床材（１）。
【請求項８】
請求項１～７のいずれか一項に記載のスポーツ用床材（１）であって、
支持層（３）は、楕円断面（５）を有する空隙の第１の配列を含み、この楕円断面は、６ｍｍ～１２ｍｍ、好ましくは６ｍｍ～１０ｍｍ、より好ましくは７ｍｍ～１０ｍｍの短軸（Ｂ）を有する、スポーツ用床材（１）。
【請求項９】
請求項１～８のいずれか一項に記載のスポーツ用床材（１）であって、
支持層（３）は、楕円断面（５ａ）を有する空隙の第２の配列を含み、
この第２の配列は、０ｍｍ～８ｍｍ、好ましくは２ｍｍ～６ｍｍ、より好ましくは３ｍｍ～５ｍｍの第１の軸（ａ）を有する、スポーツ用床材（１）。
【請求項１０】
請求項１～９のいずれか一項に記載のスポーツ用床材（１）であって、
支持層（３）は、楕円断面（５ａ）を有する空隙の第２の配列を含み、
この第２の配列は、０ｍｍ～８ｍｍ、好ましくは２ｍｍ～６ｍｍ、より好ましくは３ｍｍ～５ｍｍの第２の軸（ｂ）を有する、スポーツ用床材（１）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の対象を形成するのは、例えば、陸上競技用トラックを作るのに使用するスポーツ用床材（又はスポーツ用フローリング：sports flooring）である。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
本出願人の名義で出願されたＥＰ－０９１３５２４、ＥＰ－１０９６０８０又はＥＰ－２０５５８３３等の文献は、エラストマーから構成されたトレッディング層（踏面層：treading layer）、及び、エラストマーから構成された支持層を含むスポーツ用床材を説明する。支持層は、その下側に、即ちトレッディング層とは反対の側に、様々な性質の支持リブ（ribbing）を有する。
【０００３】
上記で特定したタイプの床材は、運動場、運動グラウンド及び体育館等のスポーツ活動用の建物において長年に亘って広く使用されてきた。
【０００４】

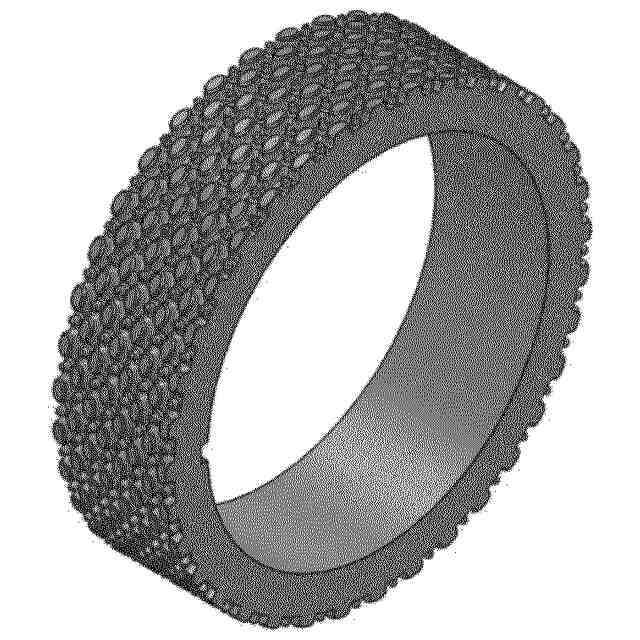

上記の床材は、エラストマーの混合物から出発して、例えば、混合、押し出し、及びカスケード式カレンダー処理のうちの１以上の操作を経て製造される。このようにして、上面にて滑り止め機能、及び下側にて衝撃吸収機能を主に果たす凹凸を有する、全体として波状パターンをトレッディング層の上面に付与できる。
【０００５】
文献ＥＰ－０９１３５２４で説明されている解決策において、床材の下側には、トレッディング層に対して傾斜する横方向のリブが設けられ、このリブは、隣接する横方向のリブを接続するブリッジのように延びる形状に実質的に類似する長手方向リブによって一体に接続されている。２つの異なるタイプのリブを含む不均一なメッシュを用いることにより、床材の走行方向（direction of running）に従って異なるコンプライアンス（通常は、弾性種のレジリエンス（又は復元力）の意味で理解される）の特性を示す床材を製造することが可能である。
【０００６】
また、文献ＥＰ－１０９６０８０で説明されている解決策において、支持層は、トレッディング層に対して傾斜するリブを含む。これらの傾斜するリブは、対で配置され、床材に対しての吸盤固定構造を形成するのに共同する。これらの傾斜するリブは、全体としてわずかな程度で弾性コンプライアンスの特性に寄与し、それゆえに、床材用の支持機能に寄与する。代わりに、この機能は、主にトレッディング層に対して実質的に長手方向である方向で延伸する他のリブに委ねられる。
【０００７】
ランニング向けのスポーツ用床材といえば、「横方向（transverse）」及び「縦方向（longitudinal）」という用語は、床材上における走行方向を参照することを意図する。問題となる床材をロール状に巻かれたシートの形態で通常生産する限り、走行方向は、固有の方法で特定できる。シートは、次々と「縦方向」（即ち、長さ又は延長方向）に床上で展開され、シートの長手方向は、まさに走行方向で延伸している。また、この方向は、カレンダー処理を行う方向に通常対応する。
【０００８】
従って、文献ＥＰ－０９１３５２４及びＥＰ－１０９６０８０の具体的な対象を構成する解決策は、支持層の下側に設けられる空隙（又は空洞：cavity）が、種々の機能（支持リブ／固定リブ）及び／又は規格に適合する種々の特性を備えた種々の不均質（又は不均一）なメッシュを構成するリブにより区切られていることを特徴とする。
【０００９】
長年に亘って、上述のタイプの床材の特性を正確かつ定量的に特定することを可能にする機器及び手順が開発されてきた。規格ＥＮ１４８７７は、屋外スポーツ施設用の床面に関して方法及びパラメーターを定め、仕様を規定している。規格ＥＮ１４９０４は、屋内マルチスポーツの床面を規制し、取り扱う。
【００１０】

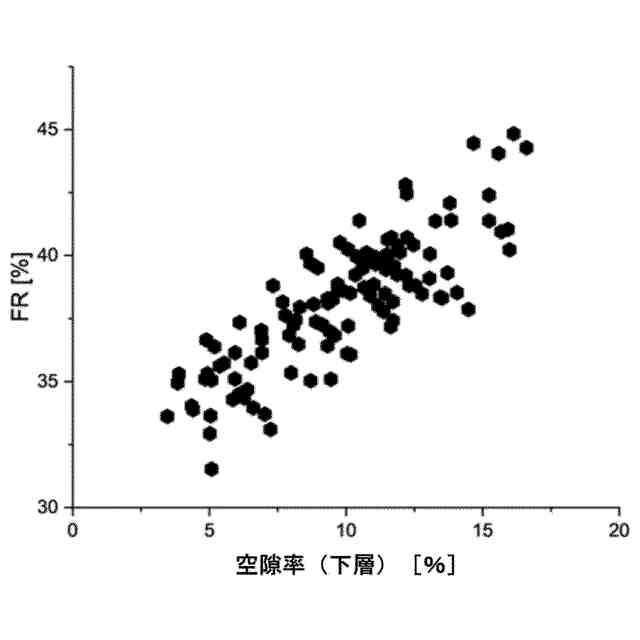

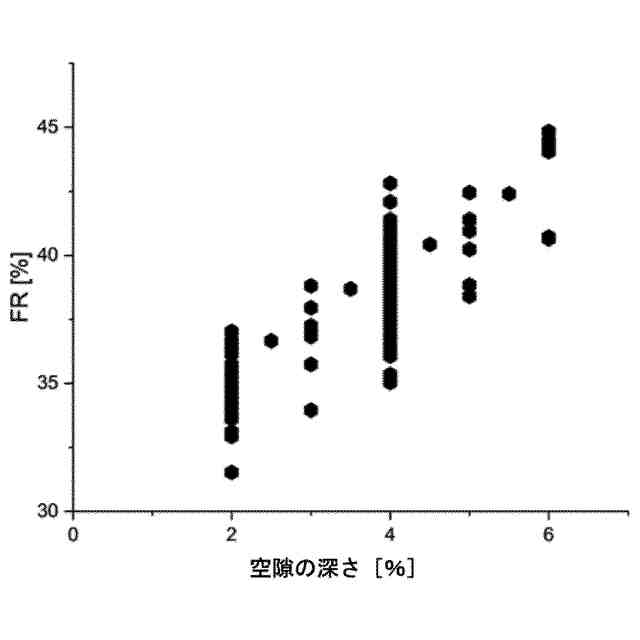

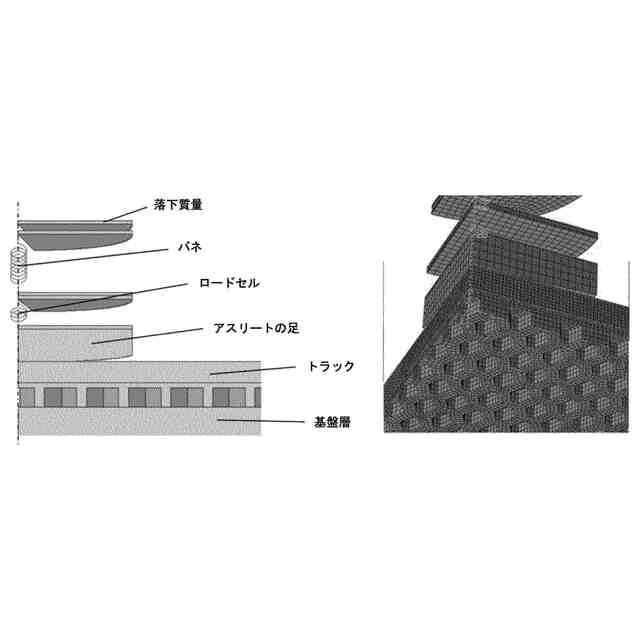

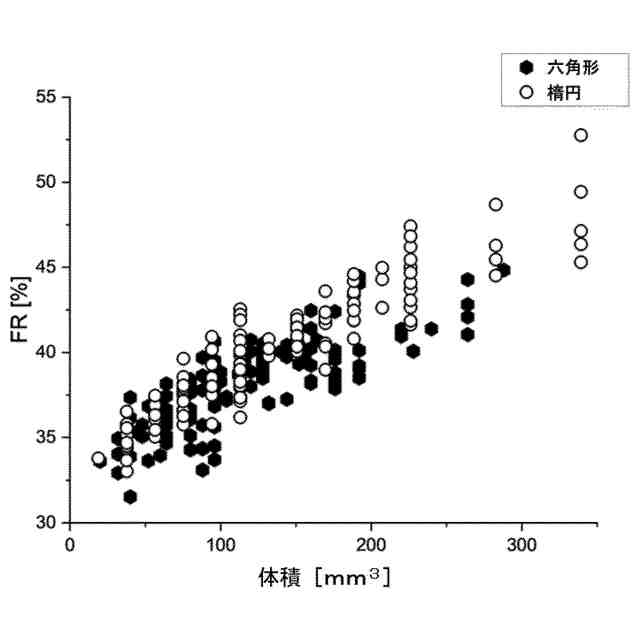

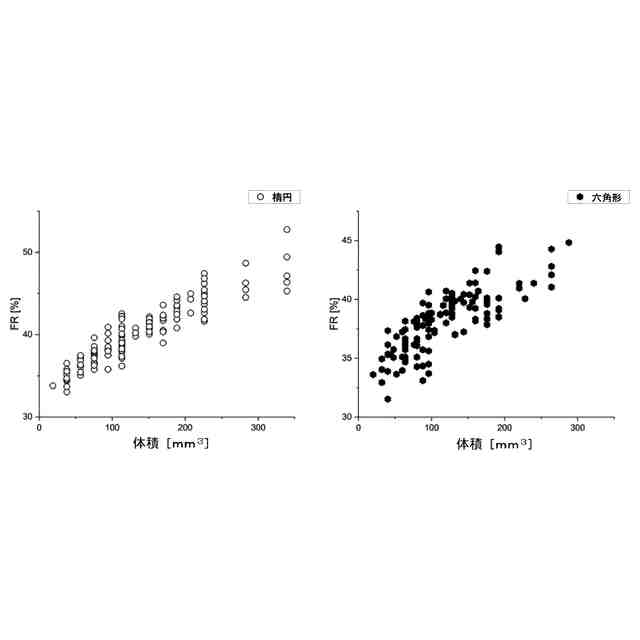

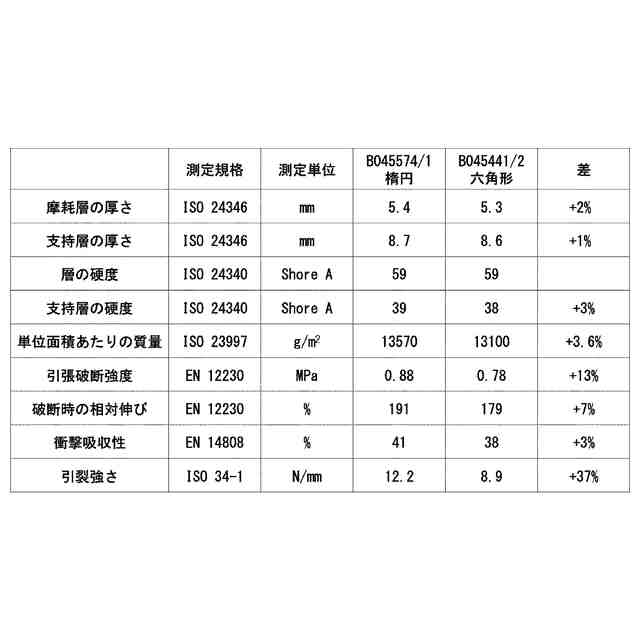

特に、規格ＥＮ１４８０８は、パラメーター、即ち「力の低減（force reduction）（ＦＲ）」の規定を可能にし、これは、標準的な寸法の重りを床に落とした場合に、同様の応力を受ける硬質の表面が示す挙動（behaviour）と比較して、パーセンテージで表す、床材の挙動の特性に実質的に対応する。
（【００１１】以降は省略されています）
