公開番号2025172236
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025157618,2022012491
出願日2025-09-24,2022-01-31
発明の名称スクリーン装置
出願人三協立山株式会社
代理人個人
主分類E06B 9/42 20060101AFI20251113BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】開口部に簡単に防火性能を付与することのできるスクリーン装置の提供。
【解決手段】ロールスクリーン1と縦枠2,2とを備え、ロールスクリーン1は、巻取り軸3に不燃シート4を巻き付けてあり、不燃シート4の下縁部にボトムバー5が取付けてあり、縦枠2は、縦枠本体7と、縦枠本体7の内周側に設けた内外のガイド部8a,8bを有し、内外のガイド部8a,8bによりボトムバー5を案内する凹部9を形成するとともに、凹部9の底部でスリット10を形成し、スリット10に不燃シート4が通っており、内外のガイド部8a,8bの少なくとも一方が縦枠本体7に着脱自在に形成してある。
【選択図】図1
特許請求の範囲【請求項１】
ロールスクリーンと縦枠とを備え、ロールスクリーンは、巻取り軸に不燃シートを巻き付けてあり、不燃シートの下縁部にボトムバーが取付けてあり、縦枠は、縦枠本体と、縦枠本体の内周側に設けた内外のガイド部を有し、内外のガイド部によりボトムバーを案内する凹部を形成するとともに、凹部の底部でスリットを形成し、スリットに不燃シートが通っており、内外のガイド部の少なくとも一方が縦枠本体に着脱自在に形成してあることを特徴とするスクリーン装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開口部に防火性能を付与するためのスクリーン装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
開口部に簡単に防火性能を付与できるものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、開口部に簡単に防火性能を付与することのできるスクリーン装置の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明によるスクリーン装置は、ロールスクリーンと縦枠とを備え、ロールスクリーンは、巻取り軸に不燃シートを巻き付けてあり、不燃シートの下縁部にボトムバーが取付けてあり、縦枠は、縦枠本体と、縦枠本体の内周側に設けた内外のガイド部を有し、内外のガイド部によりボトムバーを案内する凹部を形成するとともに、凹部の底部でスリットを形成し、スリットに不燃シートが通っており、内外のガイド部の少なくとも一方が縦枠本体に着脱自在に形成してあることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明によるスクリーン装置は、ロールスクリーンと縦枠とを備え、ロールスクリーンは、巻取り軸に不燃シートを巻き付けてあり、不燃シートの下縁部にボトムバーが取付けてあり、縦枠は、縦枠本体と、縦枠本体の内周側に設けた内外のガイド部を有し、内外のガイド部によりボトムバーを案内する凹部を形成するとともに、凹部の底部でスリットを形成し、スリットに不燃シートが通っており、内外のガイド部の少なくとも一方が縦枠本体に着脱自在に形成してあることで、火災時に火炎を遮ることができるので、開口部に簡単に防火性能を付与することができる。
【図面の簡単な説明】
【０００６】
本発明のスクリーン装置の一実施形態を示す縦断面図である。
同スクリーン装置の横断面図である。
同スクリーン装置の縦枠部を拡大して示す横断面図である。
（ａ）はボトムバーに設けられる閉鎖保持具を示す縦断面図であり、（ｂ）は同室内側正面図である。

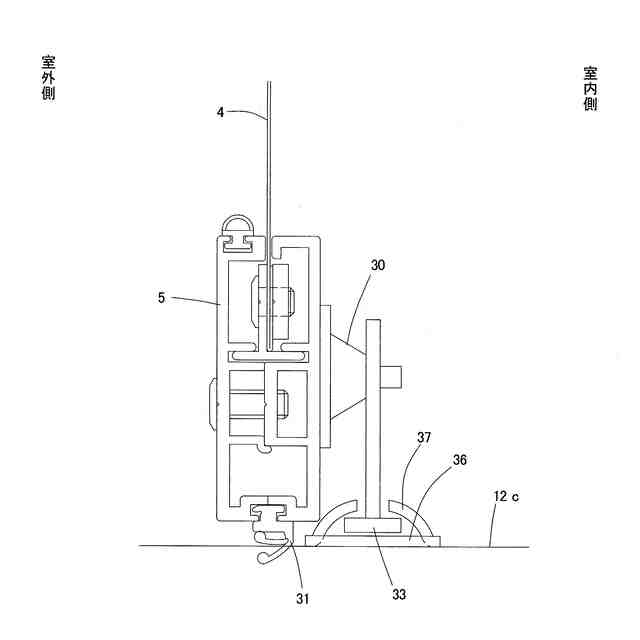

閉鎖保持具の他の実施形態を示す縦断面図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～４は、本発明のスクリーン装置の一実施形態を示している。本実施形態は、図１，２に示すように、木造住宅の開口部１１に設置した例を示しており、開口部１１の上側の内周面１２ａに取付けたロールスクリーン１と、開口部１１の左右両側の内周面１２ｂ，１２ｂに取付けた縦枠３，３とを備えている。このスクリーン装置は、例えば屋外に面した開口部１１に取付けられる図示しないサッシの室内側に設けられる。
【０００８】
ロールスクリーン１は、図１に示すように、巻取り軸３と、巻取り軸３を収納するボックス１３を備えている。巻取り軸３には不燃シート４が巻き付けてあり、巻取り軸３が図１の時計方向に回転すると不燃シート４が巻取り軸３に巻き取られ、反時計方向に回転すると不燃シート４が巻取り軸３から繰り出される。
不燃シート４は、例えばガラス繊維から成る布を樹脂でコーティングしたもの等を用いることができる。図２，３に示すように、不燃シート４の左右両側の縁部４ａ，４ａには、抜け止めとなる金属製のハトメ６が上下方向に間隔をおいて設けてある。また、不燃シート４の下縁部には、図１に示すように、ボトムバー５が取付けてある。
【０００９】
ボックス１３は、アルミニウム合金の押出形材で形成してあり、図１に示すように、不燃シート４より室内側の下面及び室内側が開放した略Ｃ字型断面になっており、その開放部は着脱自在なカバー１４で塞がれている。ボックス１３の内部には、巻取り軸３を囲むようにスチール製の補強材１５が設けてある。ボックス１３の左右両側の側面には、側板３８が取付けてある。
ボックス１３は、上面の室外側の位置と室内側の位置の二箇所に鉤状の係止部１６ａ，１６ｂが室外側に向けて形成してあり、この係止部１６ａ，１６ｂを開口部１１の上側の内周面１２ａに取付けられた取付材１７の被係止部１８ａ，１８ｂに室内側から係止し、室内側からねじ１９で固定することで取付けてある。
取付材１７は、アルミニウム合金の押出形材で形成した長尺材であり、開口部１１の上側の内周面１２ａに当接して下方からのねじ２０で躯体２１に固定されている。取付材１７は、上面の室外側の位置と室内側の位置の二箇所に浅い溝が長手方向に沿って形成されており、該溝内に加熱発泡材２２がそれぞれ設けてある。
【００１０】
縦枠２は、アルミニウム合金の押出形材で形成してあり、図３に示すように、縦枠本体７と、縦枠本体７の内周側に設けた内外のガイド部８ａ，８ｂを有しており、内外のガイド部８ａ，８ｂによりボトムバー５を案内する凹部９を形成するとともに、凹部９の底部でスリット１０を形成し、スリット１０に不燃シート４が通っている。スリット１０の幅は、ハトメ６が抜けない寸法としてある。内外のガイド部８ａ，８ｂは、ボトムバー５の室外側及び室内側の見付面にそれぞれ対向する見付壁２３と、ボトムバー５の長手方向端面に対向しスリット１０を形成する見込壁２４を連続して有している。見込壁２４の端縁部は、円弧状に面取りしてある。
内外のガイド部８ａ，８ｂのうち外側（室外側）のガイド部８ａは、縦枠本体７と別体でクランク状の断面に形成され、縦枠本体７に内周側からのねじ２５でねじ止めして着脱自在に形成してある。内側（室内側）のガイド部８ｂは、縦枠本体７と一体で形成されている。よって、外側のガイド部８ａを取り外すことで、不燃シート４の側縁部４ａを縦枠２内に容易に抜き差しすることができる。
縦枠２の内部には、縦枠本体７の室外側壁７ａと室内側壁７ｂと外周側壁７ｃの内面に沿ってスチール製の補強材２６が配置されている。縦枠２は、外周側壁７ｃを補強材２６と共に内周側からのねじ２７で躯体２１にねじ止めして取付けてある。上記のように、外側のガイド部８ａは着脱自在なため、該ガイド部８ａを取り外した状態で縦枠２のねじ止めが容易に行える。
また縦枠２は、外周側面の室外側の位置と室内側の位置の二箇所に浅い溝が長手方向に沿って形成されており、該溝内に加熱発泡材２８がそれぞれ設けてある。
（【００１１】以降は省略されています）
