公開番号2025148715
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024048973
出願日2024-03-26
発明の名称止水装置
出願人文化シヤッター株式会社
代理人個人
主分類E06B 5/00 20060101AFI20251001BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】右板の上部側や左板の上部側の撓み変形を抑制できるように構成された止水装置を提供する。
【解決手段】本発明の止水装置は、開口11に設置される止水装置1であって、開口の下面と対向する下端面を形成する下板2dと、開口の左面と対向する左端面を形成する左板2bと、開口の右面と対向する右端面を形成する右板2cと、下板の後端縁と左板の後端縁と右板の後端縁とを繋ぐ壁板2aと、壁板2aの上端縁に沿って設けられた壁板上側補強部2TCと、左板2bの上端縁に沿って設けられた左板上側補強部2TLと、右板2cの上端縁に沿って設けられた右板上側補強部2TRと、下板と左板と右板と壁板と壁板上側補強部と左板上側補強部と右板上側補強部とで囲まれて形成された凹部2Uとを備えたことを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
開口に設置される止水装置であって、
開口の下面と対向する下端面を形成する下板と、開口の左面と対向する左端面を形成する左板と、開口の右面と対向する右端面を形成する右板と、下板の後端縁と左板の後端縁と右板の後端縁とを繋ぐ壁板と、壁板の上端縁に沿って設けられた壁板上側補強部と、左板の上端縁に沿って設けられた左板上側補強部と、右板の上端縁に沿って設けられた右板上側補強部と、下板と左板と右板と壁板と壁板上側補強部と左板上側補強部と右板上側補強部とで囲まれて形成された凹部とを備えたことを特徴とする止水装置。
続きを表示（約 780 文字）【請求項２】
壁板上側補強部は、左板の上端縁と右板の上端縁との間において壁板の上端縁に沿って連続してかつ壁板の上端縁から前方に延長するように設けられ、
左板上側補強部は、壁板上側補強部の左端部より連続して壁板上側補強部よりも前方に延長するように設けられ、
右板上側補強部は、壁板上側補強部の右端部より連続して壁板上側補強部よりも前方に延長するように設けられたことを特徴とする請求項１に記載の止水装置。
【請求項３】
壁板上側補強部と左板上側補強部と右板上側補強部とによって上側補強部が構成され、当該上側補強部は、壁板の上端より延長するように設けられた凹形状平板が前方に折り曲げられて、当該前方に折り曲げられた凹形状平板の凹の底部分を形成する板部が壁板の上端より前方に延長する壁板上側補強部となり、当該凹形状平板の凹の一方の側部と左板の上端縁とが溶接されたことによって当該一方の側部が左板上側補強部となり、当該凹形状平板の凹の他方の側部と右板の上端縁とが溶接されたことによって当該他方の側部が右板上側補強部となるように構成されたことを特徴とする請求項１に記載の止水装置。
【請求項４】
壁板の板面に左右方向に連続するように設けられた壁板補強部を備えたことを特徴とする請求項１乃至請求項３のいずれか一項に記載の止水装置。
【請求項５】
壁板補強部は、壁板の上下方向の高さ寸法をＨとした場合、壁板の下端から高さ１／３Ｈの位置に設けられたことを特徴とする請求項４に記載の止水装置。
【請求項６】
壁板補強部は、左板と右板との間に亘って連続して延在する長さの補強材、又は、左板と右板との間において間欠的に設けられた複数の補強材により構成されたことを特徴とする請求項４に記載の止水装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開口を介した水の通過を防止するために用いられる止水装置に関する。
続きを表示（約 4,400 文字）【背景技術】
【０００２】
建築構造物に設けられた扉枠の内側の開口の下部側に設置されて当該開口を介した水の通過を防止するために用いられる止水装置が知られている（特許文献１参照）。
以下、特許文献１に開示された止水部材２に相当する従来の止水装置について、図７乃至図１０に基づいて説明する。
尚、上、下、左、右、前、後は、図７乃至図１０に示した方向と定義して説明する。即ち、図７乃至図１０に示した左右は、図７に示す前側から後側を見た場合の左右である。
止水装置１００は、壁板２ａと、左板２ｂと、右板２ｃと、下板２ｄと、上端縁部２Ｔと、左側係止部６と、右側係止部７と、下側係止部８と、力受部４とを備え、壁板２ａと左板２ｂと右板２ｃと下板２ｄと上端縁部２Ｔとで囲まれて形成された凹部２Ｕを備えた構成となっている。
上端縁部２Ｔは、例えば、壁板２ａとなる平板部分の上側部分に設けられていた平板部が前方に折り曲げられるとともに、この折り曲げられた平板部の左縁と左板２ｂの上端縁２ｂｔの後端側とが溶接により一体化され、かつ、この折り曲げられた平板部の右縁と右板２ｃの上端縁２ｃｔの後端側とが溶接により一体化されて構成されている。
また、上端縁部２Ｔの板面と壁板２ａの板面とのなす角度が９０°又は略９０°となるように構成されている。
例えば、図９（ａ）に示すように、壁板２ａを扉枠１０の開口１１の後側（屋内側）に位置させて、下側係止部８、左側係止部６、右側係止部７を、それぞれ、扉枠１０の戸当りに係合させた状態に設置した後、扉９を閉じることにより、止水装置１００が扉枠１０の内側の開口１１の下部側を塞ぐように設置される。
尚、下板２ｄと扉枠の内側の開口の下側面との間、左板２ｂと扉枠の内側の開口の左側面との間、右板２ｃと扉枠１０の内側の開口の右側面との間には、水密維持手段３（図９（ａ）参照）が設けられて、水密性能が維持されることにより、開口１１を介した水の通過を防止できるように構成される。
水密維持手段３としては、例えば、ゴムスポンジ等のゴム製のシール材、水膨潤性能を有したシール材等が用いられる。
図９において、符号２０は、戸当たりの前面に設けられたエアタイトゴムである。
尚、図９は断面図であるが、水密維持手段３及びエアタイトゴム２０以外の部分のハッチングは省略した。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－７５５４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来の止水装置１００では、図７，８に示すように、上端縁部２Ｔは、壁板２ａの上端縁２ａｔに沿って設けられているだけであり、右板２ｃの上端縁２ｃｔや左板２ｂの上端縁２ｂｔに沿って設けられていない。
従って、止水装置１００が扉枠１０の開口１１の下端側を塞ぐように所定の状態に設置された場合において、図９（ｂ）に示すように、右板２ｃや左板２ｂに水圧Ｆが加わった場合、右板２ｃの上部側や左板２ｂの上部側が、撓み易くなり、撓んだ場合、右板２ｃや左板２ｂが、扉枠１０から外れ易くなるので、止水装置１００が所定の状態に維持されずに、止水装置として機能しなくなる可能性がある。
【０００５】
本発明は、上記課題を解消すべく、右板の上部側や左板の上部側の撓み変形を抑制できるように構成された止水装置を提供するものである。
【課題を解決するための手段】
【０００６】
本発明に係る止水装置は、開口に設置される止水装置であって、開口の下面と対向する下端面を形成する下板と、開口の左面と対向する左端面を形成する左板と、開口の右面と対向する右端面を形成する右板と、下板の後端縁と左板の後端縁と右板の後端縁とを繋ぐ壁板と、壁板の上端縁に沿って設けられた壁板上側補強部と、左板の上端縁に沿って設けられた左板上側補強部と、右板の上端縁に沿って設けられた右板上側補強部と、下板と左板と右板と壁板と壁板上側補強部と左板上側補強部と右板上側補強部とで囲まれて形成された凹部とを備えたことを特徴とする。
また、壁板上側補強部は、左板の上端縁と右板の上端縁との間において壁板の上端縁に沿って連続してかつ壁板の上端縁から前方に延長するように設けられ、左板上側補強部は、壁板上側補強部の左端部より連続して壁板上側補強部よりも前方に延長するように設けられ、右板上側補強部は、壁板上側補強部の右端部より連続して壁板上側補強部よりも前方に延長するように設けられたことを特徴とする。
また、壁板上側補強部と左板上側補強部と右板上側補強部とによって上側補強部が構成され、当該上側補強部は、壁板の上端より延長するように設けられた凹形状平板が前方に折り曲げられて、当該前方に折り曲げられた凹形状平板の凹の底部分を形成する板部が壁板の上端より前方に延長する壁板上側補強部となり、当該凹形状平板の凹の一方の側部と左板の上端縁とが溶接されたことによって当該一方の側部が左板上側補強部となり、当該凹形状平板の凹の他方の側部と右板の上端縁とが溶接されたことによって当該他方の側部が右板上側補強部となるように構成されたことを特徴とする。
本発明に係る止水装置によれば、右板の上部側や左板の上部側の撓み変形を抑制できる止水装置を提供できるようになった。
また、壁板の板面に左右方向に連続するように設けられた壁板補強部を備えたことを特徴とする。
また、壁板補強部は、壁板の上下方向の高さ寸法をＨとした場合、壁板の下端から高さ１／３Ｈの位置に設けられたことを特徴とする。
また、壁板補強部は、左板と右板との間に亘って連続して延在する長さの補強材、又は、左板と右板との間において間欠的に設けられた複数の補強材により構成されたことを特徴とする。
本発明に係る止水装置によれば、上述したような壁板補強部を備えたので、凹部内に貯留された水の量が多くなっても、壁板が撓み難い止水装置を提供できるようになった。
【図面の簡単な説明】
【０００７】

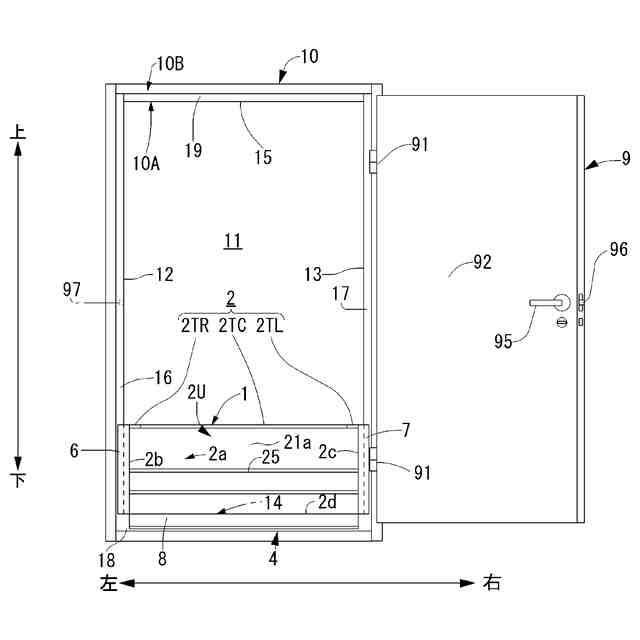

止水装置が扉枠の内側の開口の下部側を塞ぐように設置された状態を前側（屋外側）から見た正面図（実施形態１）。

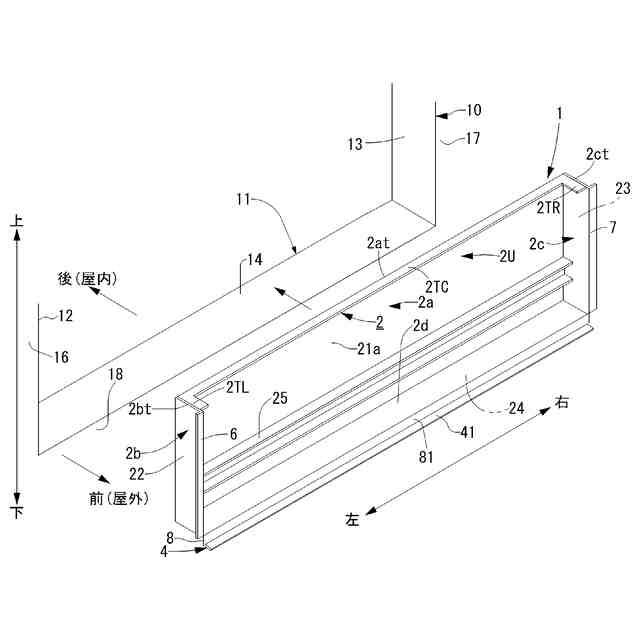

止水装置と扉枠の開口との関係を示す斜視図（実施形態１）。

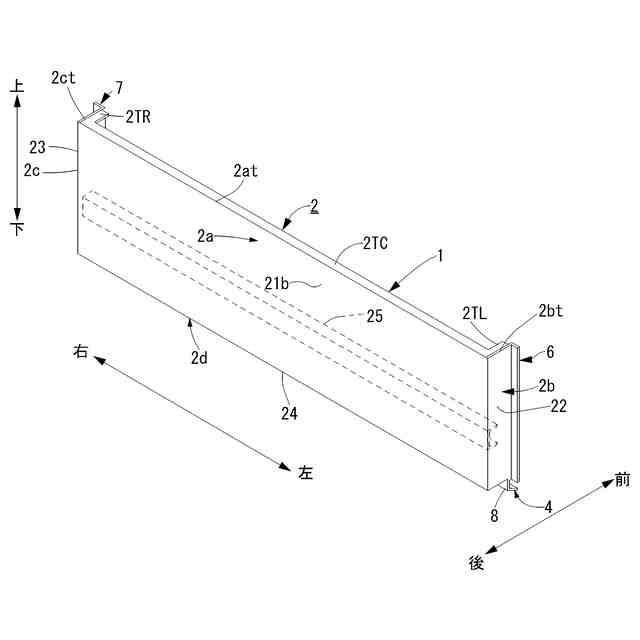

止水装置を後側から見た斜視図（実施形態１）。
止水装置の平面図（実施形態１）。
止水装置と扉枠及び扉との関係を示す横断面図（実施形態１）。

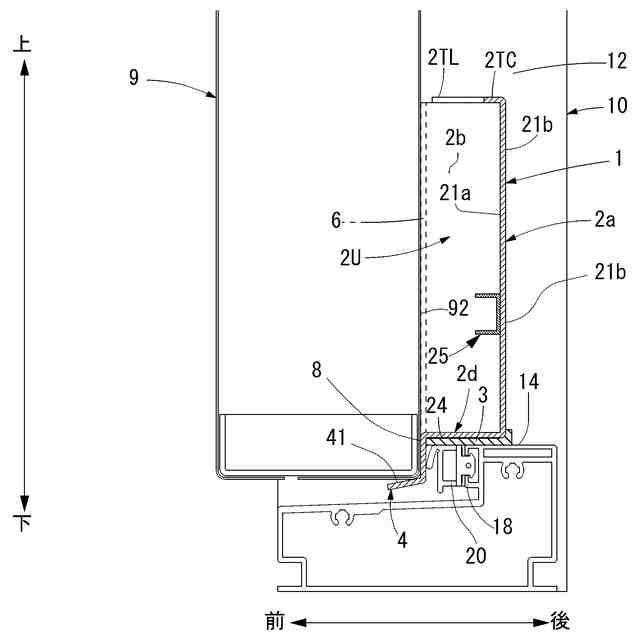

止水装置と扉枠及び扉との関係を示す縦断面図（実施形態１）。
止水装置を後側から見た斜視図（従来例）。
止水装置の平面図（従来例）。
止水装置と扉枠及び扉との関係を示す横断面図であり、（ａ）は止水装置が撓んでいない状態を示し、（ｂ）は止水装置が撓んだ状態を示す（従来例）。
止水装置を後側から見た図であり、（ａ）は止水装置が撓んでいない状態を示し、（ｂ）は止水装置が撓んだ状態を示す（従来例）。
【発明を実施するための形態】
【０００８】
実施形態１
以下、図１乃至図６に基づいて、実施形態１に係る止水装置１について説明する。
実施形態１に係る止水装置１は、左面と右面と下面とを有した開口を塞いで当該開口を介した水の通過を防止するために用いられる装置であり、例えば図１に示すように、建築構造物に設けられた扉９の扉枠１０における内側の開口１１の下部側を塞いで当該開口１１を介した水の通過を防止するために用いられるものである。
尚、本明細書において、上、下、左、右、前、後は、図１乃至図６の各図に示した方向と定義して説明する。
また、図５の断面図においては、水密維持手段３及びエアタイトゴム２０以外の部分のハッチングは省略し、図６の断面図においては、止水装置１及び水密維持手段３以外の部分のハッチングは省略した。
【０００９】
「建築構造物」とは、一戸建て、マンション、ビル、倉庫、工場などの所謂建物や、車庫、カーポート、門、塀などの外構、トンネルや地下街などの建造物等をいう。
開口１１の前側は「屋内側及び屋外側のうちのいずれか」、開口１１の後側は「屋内側及び屋外側のうちのいずれか」であるが、実施形態１においては、開口１１の前側が屋外側、開口１１の後側が屋内側である場合を例にして説明する。
即ち、図１乃至図６に示した左右は、図２に示す前側（屋外側）から後側（屋内側）を見た場合の左右である。
【００１０】
図１に示すように、扉９は例えば開き戸（Ｓｗｉｎｇｄｏｏｒ）形式の玄関扉である。
扉枠１０には、扉９がヒンジ９１を介して開閉可能に取付けられている。図１では、扉枠１０の右側部（右枠）にヒンジ９１を介して取付けられて、当該ヒンジ９１を回転中心として前側（屋外側）に回動可能に構成された扉９を例示した。
尚、扉枠１０の左内面１２、右内面１３、下内面１４、上内面１５により、扉枠１０における内側の開口１１の左面、右面、下面、上面が構成される。
扉枠１０の左側の戸当り１６は、扉枠１０の左内面１２の前端縁より左方向に延長する左枠前部分である。
扉枠１０の右側の戸当り１７は、扉枠１０の右内面１３の前端縁より右方向に延長する右枠前部分である。
扉枠１０の下側の戸当り１８は、扉枠１０の下内面１４の前端縁より下方向に延長する下枠前部分である。
扉枠１０の上側の戸当り１９は、扉枠１０の上内面１５の前端縁より上方向に延長する上枠前部分である。
即ち、扉枠１０の戸当り１６，１７，１８，１９は、閉じられた扉９の後側（屋内側）の扉面９２における周縁部が対向する内枠部１０Ａの前側部分であり、通常、当該戸当り１６，１７，１８，１９には、扉９の扉面９２における周縁部と扉枠１０とを直接接触させないようにして、かつ、扉９の扉面９２における周縁部と扉枠１０との密着性を確保するために、エアタイトゴム２０（図５，図６参照）が設けられている。
また、戸当り１６，１７，１８，１９の前方には、内枠部１０Ａを囲む大きさの外枠部１０Ｂが設けられ、当該外枠部１０Ｂの内側に、閉じられた状態の扉９が収まるように構成されている（図1，図５参照）。
（【００１１】以降は省略されています）
