発明の名称建具
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 1/56 20060101AFI20250925BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】屋外側の部材が垂れ下がることを防止できる建具を提供する。
【解決手段】躯体11に固定された金属製の既設枠21に取り付けられる新設枠31を有し、新設枠31は、屋外側に設けられる金属製の屋外側部材42と、屋内側に設けられる金属製の屋内側部材41と、屋外側部材42と屋内側部材41との間に設けられ屋外側部材42と屋内側部材41とを連結する樹脂製のブリッジ材43と、屋外側部材42を既設枠21に固定する屋外側固定部材45と、を有する。
【選択図】図5

特許請求の範囲【請求項１】
躯体に固定された金属製の既設枠に取り付けられる新設枠を有し、
前記新設枠は、
屋外側に設けられる金属製の屋外側部材と、
屋内側に設けられる金属製の屋内側部材と、
前記屋外側部材と前記屋内側部材との間に設けられ前記屋外側部材と前記屋内側部材とを連結する樹脂製のブリッジ材と、
前記屋外側部材を前記既設枠に固定する屋外側固定部と、を有する建具。
続きを表示（約 560 文字）【請求項２】
前記新設枠は、
前記屋内側部材を前記既設枠に固定する屋内側固定部を有する請求項１に記載の建具。
【請求項３】
前記屋外側固定部と前記既設枠との間に設けられ、前記屋外側固定部を前記既設枠に固定する固定補助部材を有する請求項１に記載の建具。
【請求項４】
前記新設枠は、
前記屋内側部材を前記既設枠に固定する屋内側固定部を有し、
前記固定補助部材は、前記屋内側固定部である請求項３に記載の建具。
【請求項５】
前記屋外側固定部は、
屋外側に位置し前記屋外側部材に固定される新設枠固定部と、
屋内側に位置し前記既設枠に固定される既設枠固定部と、
前記新設枠固定部と前記既設枠固定部の間に位置し前記新設枠固定部と前記既設枠固定部とを接続する接続部と、を有し、
前記新設枠固定部は、前記接続部の屋外側の端部から上下方向の一方側に突出し、
前記既設枠固定部は、前記接続部の屋内側の端部から上下方向の他方側に突出している請求項１または２に記載の建具。
【請求項６】
前記新設枠は、前記接続部と前記新設枠固定部とがなす角部が重なって配置される受け角部を有する請求項５に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、建物の建具を改装する際に、新設する建具の枠を既存の建具の枠の内側に設置し、建物の躯体に固定している。新設する建具には、アルミなどの金属と樹脂との複合サッシが用いられる。このような場合、建具の断熱性能を高めるために、屋内側に設けられる金属製の部材と屋外側に設けられる金属製の部材とを樹脂製のブリッジ材で連結している（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０４０３０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
新設する建具の枠にブリッジ材が設けられている場合、屋内側の部材のみを建物の躯体に固定すると、屋外側の部材が垂れ下がる虞がある。
【０００５】
本開示は、屋外側の部材が垂れ下がることを防止できる建具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る建具は、躯体に固定された金属製の既設枠に取り付けられる新設枠を有し、前記新設枠は、屋外側に設けられる金属製の屋外側部材と、屋内側に設けられる金属製の屋内側部材と、記屋外側部材と前記屋内側部材との間に設けられ前記屋外側部材と前記屋内側部材とを連結する樹脂製のブリッジ材と、前記屋内側部材を前記既設枠に固定する屋内側固定部材と、前記屋外側部材を前記既設枠に固定する屋外側固定部材と、を有する。
【図面の簡単な説明】
【０００７】

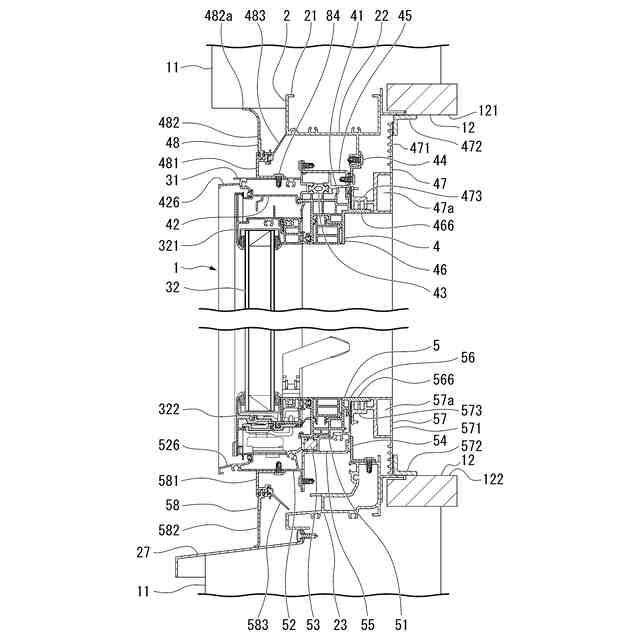

第１実施形態による建具の鉛直断面図である。

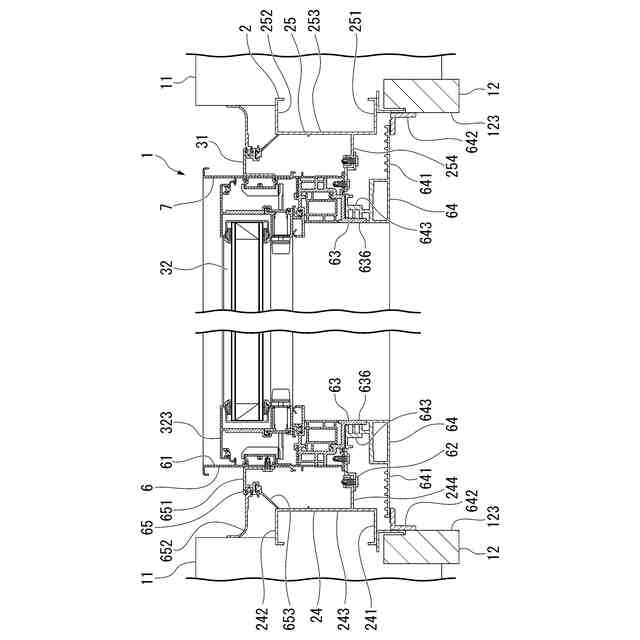

第１実施形態による建具の水平断面図である。

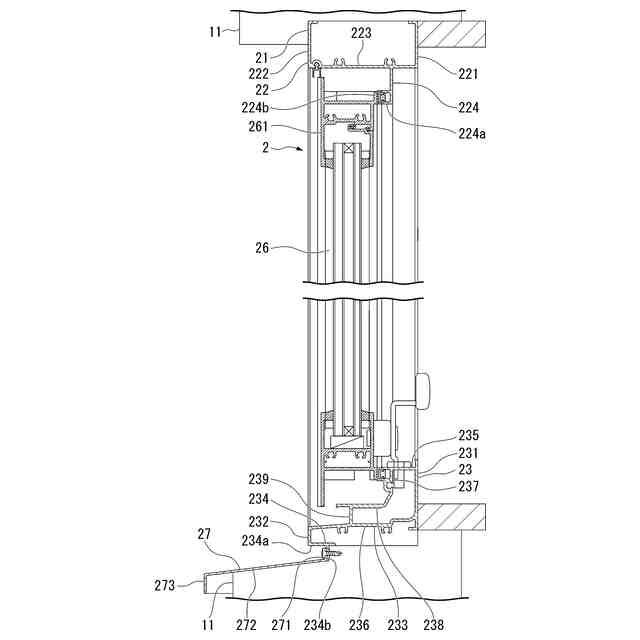

既設の建具の鉛直断面図である。
既設の建具の水平断面図である。

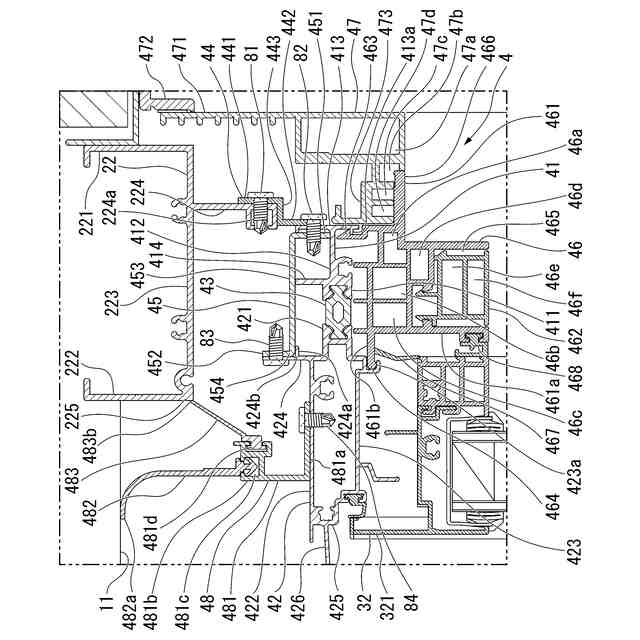

第１実施形態の新設上枠の鉛直断面図である。
第１実施形態の新設下枠の鉛直断面図である。

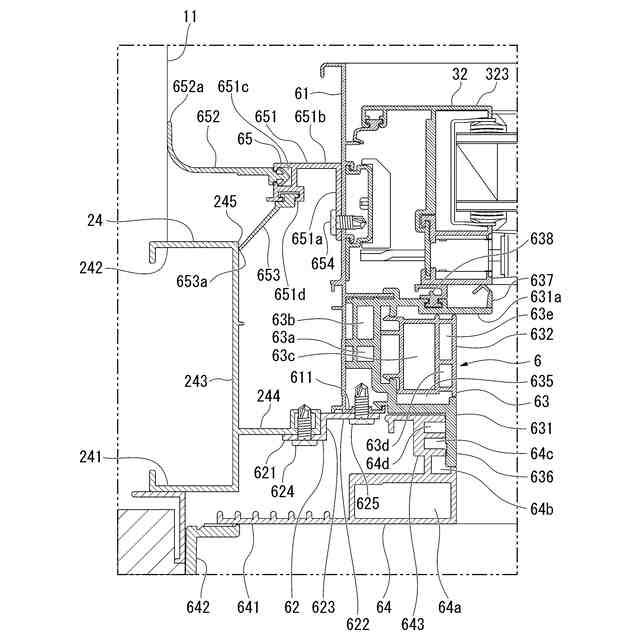

第１実施形態の第１新設縦枠の水平断面図である。

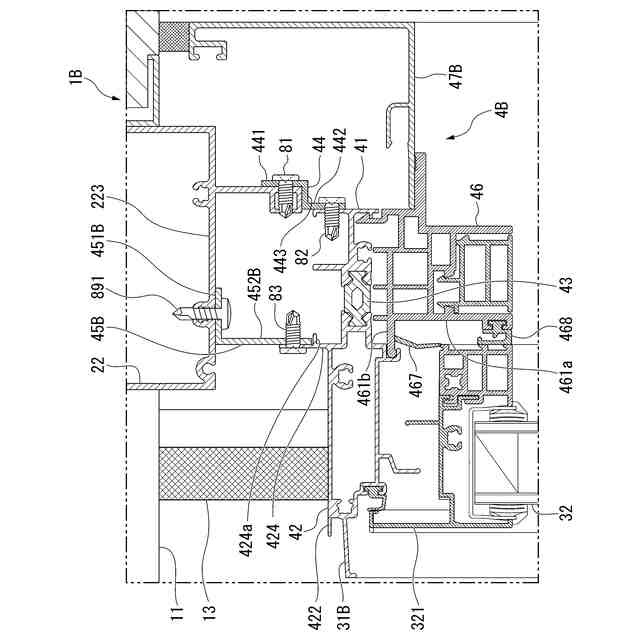

第２実施形態の新設上枠の鉛直断面図である。

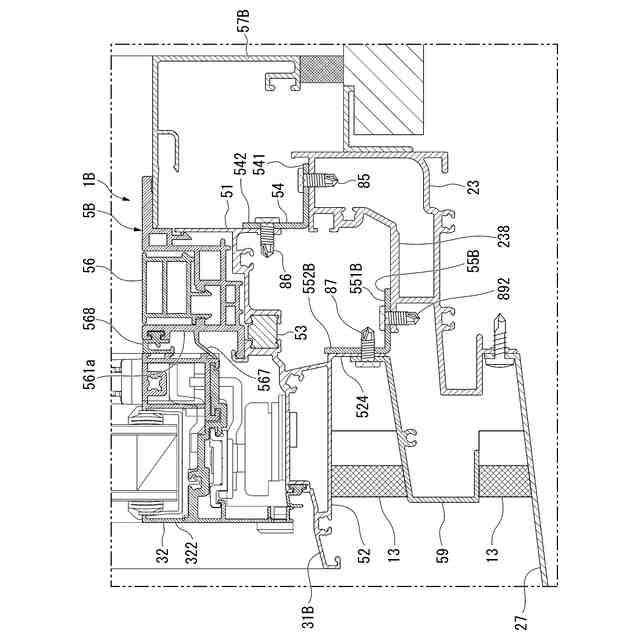

第２実施形態の新設下枠の鉛直断面図である。
第２実施形態の第１新設縦枠の水平断面図である。
【発明を実施するための形態】
【０００８】
（第１実施形態）
図１および図２に示すように、第１実施形態による建具１は、建物の躯体１１に固定されている既設建具２の改装を行う際に新設される建具である。建具１は、横すべり出し窓である。建具１は、枠３１と、障子３２と、を有する。枠３１は、既設枠２１の内側に設置される。枠３１は、既設枠２１を覆うように設けられる。新設される建具１の枠３１を新設枠３１と表記する。既設建具２は、金属製のサッシである。新設される建具１は、金属と樹脂の複合サッシである。屋内と屋外とを結ぶ方向を屋内外方向と表記し、屋内外方向に直交する水平方向を幅方向と表記する。
【０００９】
図３および図４に示すように、既設枠２１は、既設上枠２２、既設下枠２３、一対の既設縦枠２４，２５と、を有する。既設上枠２２および既設下枠２３は、幅方向に延びている。既設上枠２２および既設下枠２３は、それぞれ上下方向全体にわたって略同じ断面形状である。一対の既設縦枠２４，２５は、上下方向に延びている。一対の既設縦枠２４，２５は、それぞれ幅方向全体にわたって略同じ断面形状である。
【００１０】
図３に示すように、既設上枠２２は、屋内板部２２１と、屋外板部２２２と、上板部２２３と、突出板部２２４と、を有する。屋内板部２２１、屋外板部２２２および突出板部２２４は、それぞれ平板状である。屋内板部２２１、屋外板部２２２および突出板部２２４の板面は、屋内外方向を向いている。屋内板部２２１は、屋外板部２２２の屋内側に間隔をあけて設けられている。上板部２２３は、平板状である。上板部２２３の板面は、上下方向を向いている。上板部２２３の屋内側の端部は、屋内板部２２１の下端部と接続されている。上板部２２３の屋外側の端部は、屋外板部２２２の下端部と接続されている。突出板部２２４は、上板部２２３の屋内外方向の中間部から下方に突出している。突出板部２２４の下端部には、既存の障子２６の上框２６１と接触する気密材２２４ｂが取り付けられている気密材取付部２２４ａが設けられている。気密材取付部２２４ａは、突出板部２２４よりも屋外側に突出している。既設枠２１に新設枠３１を取り付ける際には、気密材取付部２２４ａから気密材２２４ｂが取り外される。
（【００１１】以降は省略されています）
