公開番号2025172228
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025157218,2021013050
出願日2025-09-22,2021-01-29
発明の名称開き窓
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 3/38 20060101AFI20251113BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】部品点数を低減し、生産性を向上させる開き窓を提供すること。
【解決手段】開き窓100は、障子3、3A、3B、3Cの框30、30A、30B、30Cの形状、又は開閉形態が異なる複数の開き窓の中から選択され、障子3、3A、3B、3Cは、框30、30A、30B、30C及び框30、30A、30B、30Cに保持されるガラス341を有し、框30、30A、30B、30Cの四周の少なくとも一辺において、ガラス341の端面と、框30、30A、30B、30Cとの距離を、共通寸法とした。
【選択図】図1
特許請求の範囲【請求項１】
障子の框の形状、又は開閉形態が異なる複数の開き窓の中から選択される開き窓であって、
前記障子は、框及び前記框に保持されるガラスを有し、前記框の四周の少なくとも一辺において、前記ガラスの端面と、前記框との距離を、共通寸法とした開き窓。
続きを表示（約 200 文字）【請求項２】
選択された前記開き窓の一方は前記框が金属製であり、他方は前記框が金属及び樹脂で構成される、請求項１に記載の開き窓。
【請求項３】
選択された前記開き窓の一方は縦すべり窓であり、他方は横すべり窓である、請求項１又は２に記載の開き窓。
【請求項４】
前記距離は、前記四周を構成するすべての辺で、前記共通寸法である請求項１～３のいずれか１項に記載の開き窓。

発明の詳細な説明【技術分野】
【０００１】
本開示は、開き窓に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、開き窓として、アルミニウム等の金属のみで枠体や障子が形成されたものや、金属と樹脂の複合材料で構成された複数の種類のものが知られている。開き窓は、開閉形態によっても異なる種類があり、例えば縦すべり窓や横すべり窓等が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１６３０８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
開き窓を構成する材料や開閉形態の種類等によって、それぞれ部品を製造すると、部品の数が膨大となり、製造コストや管理上の負担が増大し、生産性が低下する。
【課題を解決するための手段】
【０００５】
本開示は、障子の框の形状、又は開閉形態が異なる複数の開き窓の中から選択される開き窓であって、前記障子は、框及び前記框に保持されるガラスを有し、前記框の四周の少なくとも一辺において、前記ガラスの端面と、前記框との距離を、共通寸法とした開き窓に関する。
【図面の簡単な説明】
【０００６】

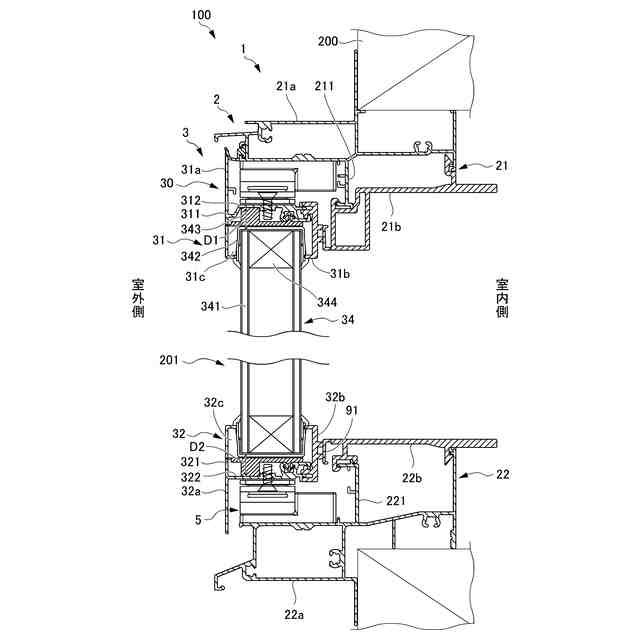

本実施形態の樹脂複合サッシにおける縦すべり窓の縦断面図である。
本実施形態の樹脂複合サッシにおける縦すべり窓の横断面図である。

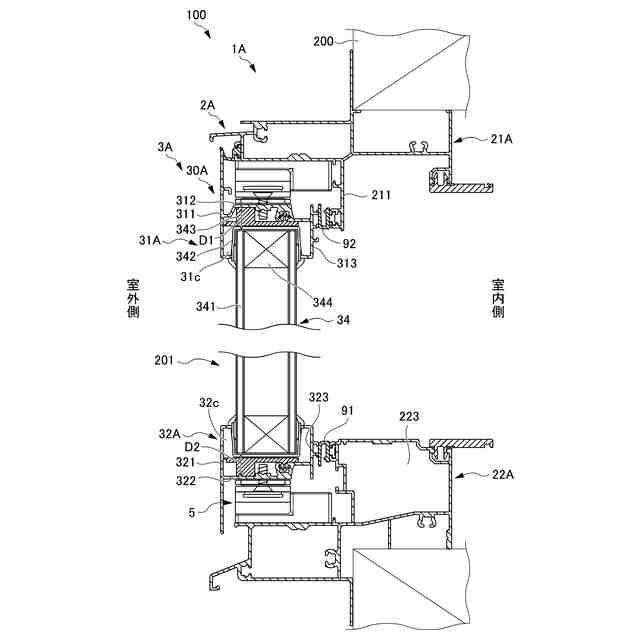

本実施形態のアルミサッシにおける縦すべり窓の縦断面図である。

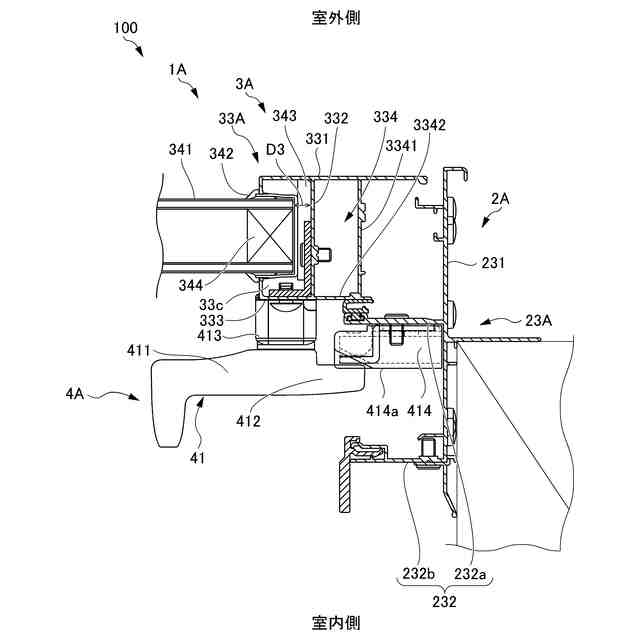

本実施形態のアルミサッシにおける縦すべり窓の横縦断面図である。
本実施形態の樹脂複合サッシにおける横すべり窓の縦断面図である。
本実施形態の樹脂複合サッシにおける横すべり窓の横断面図である。
本実施形態のアルミサッシにおける横すべり窓の縦断面図である。
本実施形態のアルミサッシにおける横すべり窓の横縦断面図である。
【発明を実施するための形態】
【０００７】
以下、本開示の実施形態について図面を参照しながら詳細に説明する。本実施形態の開き窓１００は、框３０、３０Ｂがアルミニウムと樹脂により構成された樹脂複合サッシの縦すべり窓１、横すべり窓１Ｂ、及び、框３０Ａ、３０Ｃの全体がアルミニウムで構成された金属製サッシの縦すべり窓１Ａ、横すべり窓１Ｃ等、框３０Ａ、３０Ｂ、３０Ｃの形状、又は開閉形態の異なる複数の種類の縦すべり窓１、縦すべり窓１Ａ、横すべり窓１Ｂ、横すべり窓１Ｃを有する。開き窓１００は、これら複数の開き窓の中から選択される二以上の開き窓の間で、部材間の距離を共通寸法とすることで構成される。開き窓１００は、建物２００の開口部２０１に配置され、室内側と室外側を開閉可能に接続する建具の一つである。図１～図８に示す縦すべり窓１、１Ａ、横すべり窓１Ｂ、１Ｃには、室内側に室内側障子が配置されるが、説明の簡略化のため、図示を省略している。
【０００８】
本明細書において、見付方向とは、開き窓１００の正面に向き合って見た場合の左右方向を言い、見込方向とは、開き窓１００の室内外方向、すなわち奥行方向を言う。上下方向とは、天地方向を言う。
【０００９】
図１及び図２に示す縦すべり窓１は、樹脂複合サッシであり、室外側が金属のアルミニウムで構成され、室内側が樹脂で構成される。縦すべり窓１のアルミニウムの部分と樹脂の部分は互いに嵌合等によって接合されている。縦すべり窓１は、枠体２と、障子３と、開閉機構４と、リンク機構５と、を有する。縦すべり窓１は、枠体２及び障子３の縦枠２３及び縦框３３が見込方向に移動することで開閉される。
【００１０】
枠体２は、開き窓１００が配置される略矩形状の開口部２０１の周囲に矩形状に組まれる枠である。枠体２は、それぞれが長尺状の上枠２１と、下枠２２と、一対の縦枠２３（図２参照）とを有する。
（【００１１】以降は省略されています）
