公開番号2025164034
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067753
出願日2024-04-18
発明の名称カバー材及び改装建具
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 1/56 20060101AFI20251023BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】方立が室内側に露出せず意匠性の向上が図られるカバー材、及び、当該カバー材を用いた連窓により構成される改装建具を提供すること。
【解決手段】改装建具1である連窓を構成する方立5の室内側X2に対向して配置されて取付けられるカバー材8であって、方立5を含めて連窓を構成する一方側新設枠3Aから他方側新設枠3Bまでを覆うように配置される室内側カバー材本体81と、改装建具1に固定される被固定部83と、を備えるカバー材8である。被固定部83は、一方側新設枠3Aと他方側新設枠3Bといずれか一方に固定される。
【選択図】図3
特許請求の範囲【請求項１】
改装建具である連窓を構成する方立の室内側に対向して配置されて取付けられるカバー材であって、
前記方立を含めて前記連窓を構成する一方側新設枠から他方側新設枠までを覆うように配置される室内側カバー材本体と、
前記改装建具に固定される被固定部と、を備えるカバー材。
続きを表示（約 370 文字）【請求項２】
前記被固定部は、前記一方側新設枠と前記他方側新設枠といずれか一方に固定される請求項１に記載のカバー材。
【請求項３】
室内側カバー材本体は、前記一方側新設枠と前記他方側新設枠といずれか他方に係止される請求項２に記載のカバー材。
【請求項４】
室内側カバー材本体は、前記方立に係止される請求項２に記載のカバー材。
【請求項５】
前記室内側カバー材本体は、板状の部材により構成される請求項１に記載のカバー材。
【請求項６】
方立を介して連窓される建具を改装する改装建具であって、
一方側既設枠の内周側に配置される一方側新設枠と、
他方側既設枠の内周側に配置される他方側新設枠と、
請求項１に記載のカバー材と、を備える改装建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、カバー材及び改装建具に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
既設窓が改装されて改装建具として利用されることが行われている（例えば、特許文献１参照）。改装建具に設けられる改装方立には、新設窓枠の縦枠が固定される。
【先行技術文献】
【特許文献】
【０００３】
特開平０９－０１３７９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の改装方立では、方立を方立固定具等に取付けるためのビス等はカバーによって隠されていたが、方立自体は室内側に露出しており、意匠性の向上を図ることが求められていた。
【０００５】
本開示は、方立が室内側に露出せず意匠性の向上が図られるカバー材、及び、当該カバー材を用いた連窓により構成される改装建具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、改装建具である連窓を構成する方立の室内側に対向して配置されて取付けられるカバー材であって、前記方立を含めて前記連窓を構成する一方側新設枠から他方側新設枠までを覆うように配置される室内側カバー材本体と、前記改装建具に固定される被固定部と、を備えるカバー材に関する。
【図面の簡単な説明】
【０００７】
第１実施形態の改装建具の枠体を示す正面図である。

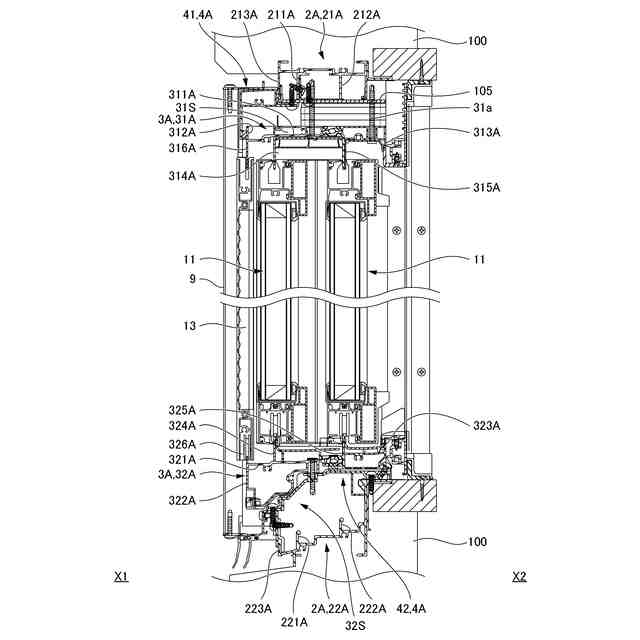

第１実施形態の改装建具を示す縦断面図である。
図１のＡ－Ａ線断面における第１実施形態の改装建具の方立にカバー材が取り付けられる様子を示す横断面図である。
第２実施形態の改装建具を示す横断面図である。

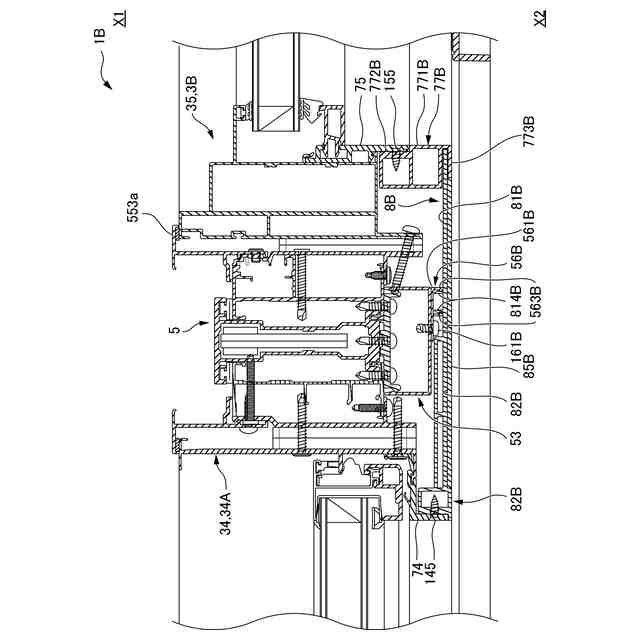

第３実施形態の改装建具を示す横断面図である。
第４実施形態の改装建具を示す横断面図である。

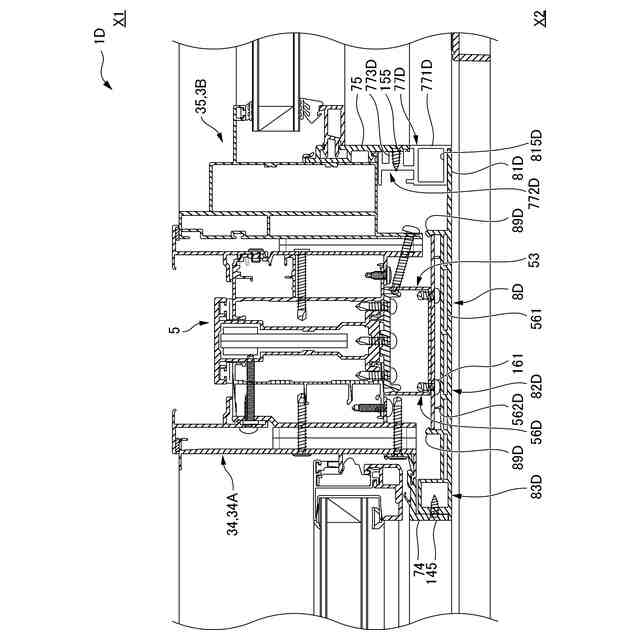

第５実施形態の改装建具を示す横断面図である。

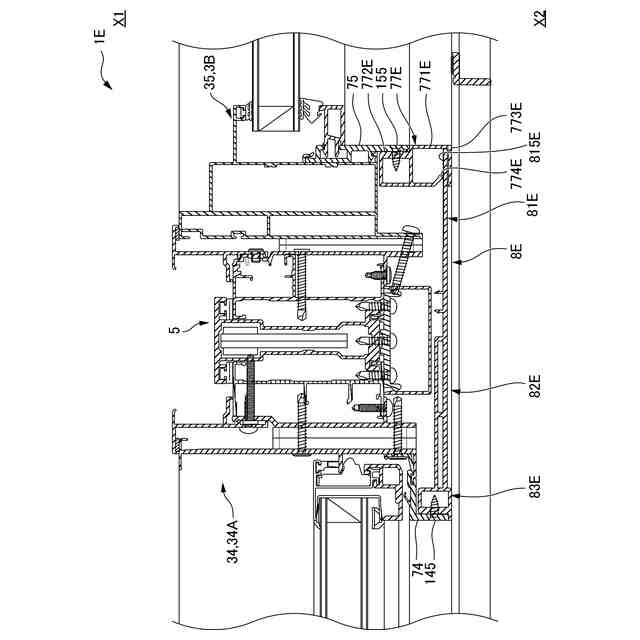

第６実施形態の改装建具を示す横断面図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照して詳細に説明する。本明細書において、「見付方向」とは、改装建具１における障子１１の面材の面方向を意味し、「見込方向」とは、上記面材の厚さ方向（即ち、奥行き方向）を意味する。「見込方向」は室内外方向でもある。「見付面」は、改装建具１における室外側及び室内側に面するそれぞれの面を意味し、「見込面」は、改装建具１において室内外方向に延びる面を意味する。図面において、改装建具１の見込方向の室外側を室外側Ｘ１とし、改装建具１の見込方向の室内側を室内側Ｘ２とする。改装建具１の見付方向における横方向を左右方向とする。
【０００９】
本実施形態の改装建具１は、図１に示すように、方立５（図３参照）を挟んで、左右方向に隣接して配置される２つの窓部１０Ａ，１０Ｂを備える連窓により構成される。２つの窓部１０Ａ，１０Ｂは、方立５を介して、左右に隣接して配置される。本実施形態においては、例えば、方立５の一方側に配置される窓部１０Ａは、引き違いタイプの窓部（図１における右側）であり、方立５の他方側に配置される窓部１０Ｂは、ＦＩＸタイプの窓部（図１における左側）である。なお、窓部の種類は限定されない。
【００１０】
改装建具１は、図１に示すように、左右方向の一方側及び他方側において、連窓の２つの窓部１０Ａ，１０Ｂの既設枠２Ａ，２Ｂ（一方側既設枠、他方側既設枠）それぞれの内周側に、アタッチメント４Ａ，４Ｂ（図３参照）を介して、新設枠３Ａ，３Ｂ（一方側枠、他方側枠）（一方側新設枠、他方側新設枠）を取り付けることで構成される。
（【００１１】以降は省略されています）
