発明の名称ドア開閉装置及びドア
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E05F 15/63 20150101AFI20251113BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】ドアを自動で開閉可能なドア開閉装置において、意匠性を向上させることができるドア開閉装置及びドアを提供すること。
【解決手段】ドア開閉装置4は、駆動装置5の駆動によりヒンジ軸J1を中心に回動可能なドア3を自動で開閉可能であり、ドア3が閉位置に位置する場合に、ドア開閉装置4の全体が、ドア3の内部に隠蔽して配置され、駆動装置5は、ドア3の横方向Lに直線的に伸縮可能な伸縮部62と、伸縮部62を伸縮駆動させることが可能な駆動部7と、を有し、回動軸J2を中心に伸縮部62を回動可能に支持する支持部8を備え、回動軸J2は、ドア3の内部に配置され、ドア3が閉位置に位置する場合に、ヒンジ軸J1に対してドア3の厚さ方向Tにずれた位置に配置されており、駆動部7が伸縮部62をドア3の横方向Lに直線的に伸縮させることにより、ドア3を開閉させる。
【選択図】図5
特許請求の範囲【請求項１】
駆動装置を備え、前記駆動装置の駆動によりドアを自動で開閉可能なドア開閉装置であって、
前記ドアは、前記ドアの横方向の吊元側に設けられ上下方向に延びるヒンジ軸を中心に回動可能に構成され、
前記ドアが閉位置に位置する場合に、前記ドア開閉装置の全体が、前記ドアの内部に隠蔽して配置され、
前記駆動装置は、前記ドアの内部に配置されており、前記ドアの内部において前記ドアに固定され前記ドアの横方向に直線的に伸縮可能な伸縮部と、前記伸縮部を伸縮駆動させることが可能な駆動部と、を有し、
前記ドアの横方向の吊元側において上下方向に延びる回動軸を中心に前記伸縮部を回動可能に支持する支持部を更に備え、
前記回動軸は、前記ドアの内部に配置され、前記ドアが閉位置に位置する場合に、前記ヒンジ軸に対して少なくとも前記ドアの厚さ方向にずれた位置に配置されており、
前記駆動部が前記伸縮部を前記ドアの横方向に直線的に伸縮させることにより、前記回動軸を中心に前記伸縮部を回動させると共に前記ヒンジ軸を中心に前記ドアを回動させることで、前記ドアを開閉させる、ドア開閉装置。
続きを表示（約 630 文字）【請求項２】
前記駆動装置は、電動で駆動可能であり、
前記駆動装置の電動による駆動により前記ドアを自動で開閉可能である、請求項１に記載のドア開閉装置。
【請求項３】
前記駆動装置は、停電時において前記駆動部の駆動がロックするロック機構を有していない、請求項１又は２に記載のドア開閉装置。
【請求項４】
前記回動軸は、前記ドアの内部に配置され、前記ドアが閉位置に位置する場合に、前記ドアの横方向において、前記ドアが９０°開いた開位置に位置する場合における前記ドアを横方向に延長した仮想線上の前記ドアの厚さの範囲に配置される、請求項１又は２に記載のドア開閉装置。
【請求項５】
前記ドアの吊元側に設けられ前記ドアを開閉可能に支持すると共に前記ヒンジ軸を有するヒンジ部と、
請求項１又は２に記載のドア開閉装置と、を備えるドア。
【請求項６】
前記ドアは、枠体内に配置され、
前記ヒンジ部は、前記ドアに固定されるドア側固定部と、前記枠体の縦枠に固定される縦枠側固定部と、前記ドア側固定部が前記縦枠側固定部に対して前記ヒンジ軸を中心に回動可能に前記ドア側固定部と前記縦枠側固定部とを接続するヒンジ軸部材と、を有し、
前記支持部は、前記枠体の縦枠に固定され、
前記伸縮部の先端側の部分は、前記ドアの内部において前記ドアに固定される、請求項５に記載のドア。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ドア開閉装置及びドアに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、ドアを自動で開閉可能なドア開閉装置が知られている（例えば、特許文献１参照）。特許文献１に記載のドア開閉装置においては、ドアの上部において、本体ユニットやアーム部材は、ドアの外部に露出して配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１２２８４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のドア開閉装置は、本体ユニットやアーム部材がドアの外部に露出して配置されるため、意匠性の観点から改善の余地がある。よって、意匠性を向上できるドア開閉装置及びドアが求められている。
【０００５】
本開示は、ドアを自動で開閉可能なドア開閉装置において、意匠性を向上させることができるドア開閉装置及びドアを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、駆動装置を備え、前記駆動装置の駆動によりドアを自動で開閉可能なドア開閉装置であって、前記ドアは、前記ドアの横方向の吊元側に設けられ上下方向に延びるヒンジ軸を中心に回動可能に構成され、前記ドアが閉位置に位置する場合に、前記ドア開閉装置の全体が、前記ドアの内部に隠蔽して配置され、前記駆動装置は、前記ドアの内部に配置されており、前記ドアの内部において前記ドアに固定され前記ドアの横方向に直線的に伸縮可能な伸縮部と、前記伸縮部を伸縮駆動させることが可能な駆動部と、を有し、前記ドアの横方向の吊元側において上下方向に延びる回動軸を中心に前記伸縮部を回動可能に支持する支持部を更に備え、前記回動軸は、前記ドアの内部に配置され、前記ドアが閉位置に位置する場合に、前記ヒンジ軸に対して少なくとも前記ドアの厚さ方向にずれた位置に配置されており、前記駆動部が前記伸縮部を前記ドアの横方向に直線的に伸縮させることにより、前記回動軸を中心に前記伸縮部を回動させると共に前記ヒンジ軸を中心に前記ドアを回動させることで、前記ドアを開閉させる、ドア開閉装置に関する。
【図面の簡単な説明】
【０００７】

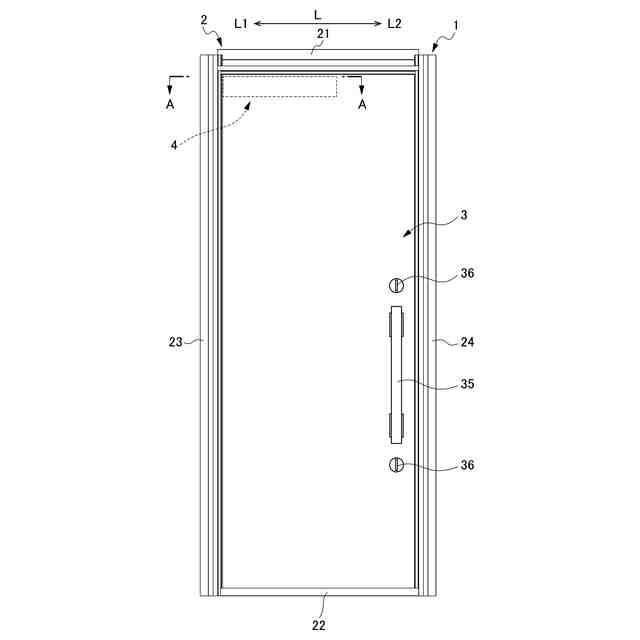

一実施形態のドア開閉装置が設けられたドアを室内側から見た正面図である。
一実施形態のドア開閉装置が設けられたドアを室外側から見た正面図である。
ドアから室内側の表面板を取り外した状態で、ドア開閉装置を室内側から見た斜視図である。
ドアから室内側の表面板を取り外した状態で、ドア開閉装置を室内側から見た正面図である。
図１のＡ－Ａ線断面図である。
図５に示すドアを、閉位置から開位置に移動した状態を示す図である。
【発明を実施するための形態】
【０００８】
以下、本開示のドア開閉装置４を有するドア３を備える建具１の一実施形態について図面を用いて詳細に説明する。以下の説明においては、図１及び図２において、建具１の左右方向（横方向）を「左右方向」とする。また、建具１の室内外方向（見込方向）を「室内外方向（見込方向）」とし、室内外方向において、室外側を室外側Ｘ１とし、室内側を室内側Ｘ２とする（図３、図５、図６参照）。また、ドア３の厚さ方向を「厚さ方向Ｔ」とし、ドア３の横方向（左右方向、幅方向）を「横方向Ｌ」とする。ドア３が閉位置に位置する場合には、ドアの厚さ方向Ｔと室内外方向とは一致し、ドア３の横方向Ｌと建具１の左右方向とは一致する。ドア３の横方向Ｌにおいて、ドア３のヒンジ部３８（図２参照）が設けられた吊元側を「吊元側Ｌ１」とし、ドア３のヒンジ部３８が設けられた吊元側Ｌ１と反対側であるドア３の戸先側を「戸先側Ｌ２」とする。
【０００９】
図１及び図２に示すように、建具１は、建物に固定される枠体２と、枠体２内に開閉可能に配置されるドア３と、を備える。枠体２は、上枠２１と、下枠２２と、吊元側Ｌ１の縦枠２３と、戸先側Ｌ２の縦枠２４と、により矩形に枠組みされる。ドア３は、室内外方向に厚さを有する板状に形成され、横方向Ｌに幅を有すると共に上下方向に延びる長方形に形成されている。図１～図４に示すように、ドア３の上端部のドア３の内部には、ドア開閉装置４が配置されている。ドア開閉装置４の詳細については後述する。
【００１０】
図１に示すように、ドア３の戸先側Ｌ２の端部側の室内側Ｘ２の表面には、室内側ハンドル３５と、室内側ハンドル３５の上下に離れて配置される２つのサムターン３６と、が設けられている。サムターン３６を回転させることにより、図示しないデッドボルトを操作してドア３を施解錠できるように構成される。
