公開番号2025161227
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064239
出願日2024-04-11
発明の名称混合装置及び水回り装置
出願人株式会社LIXIL
代理人弁理士法人快友国際特許事務所
主分類E03C 1/044 20060101AFI20251017BHJP(上水;下水)
要約【課題】経路内の水の流れが他の経路の水の流れから受ける影響を低減し得る技術を提供する。
【解決手段】混合装置は、第1の水が流れる第1経路と、第2の水が流れる第2経路と、前記第1経路から前記第1の水が流入し、前記第2経路から前記第2の水が流入する混合室と、前記混合室よりも上流側において前記第1経路を流れる前記第1の水の流量を検出する第1検出部と、前記第2経路から前記混合室に向かう前記第2の水を前記第1経路から隔離する隔離構造と、を備えていてもよい。
【選択図】図3
特許請求の範囲【請求項１】
第１の水が流れる第１経路と、
第２の水が流れる第２経路と、
前記第１経路から前記第１の水が流入し、前記第２経路から前記第２の水が流入する混合室と、
前記混合室よりも上流側において前記第１経路を流れる前記第１の水の流量を検出する第１検出部と、
前記第２経路から前記混合室に向かう前記第２の水を前記第１経路から隔離する隔離構造と、を備える、混合装置。
続きを表示（約 960 文字）【請求項２】
前記隔離構造は、
前記第１経路と前記混合室との間であって、前記第２経路と前記混合室との間に配置されており、
前記第１経路に連通する内側経路を画定する第１画定部と、
前記第２経路に連通する外側経路を画定する第２画定部と、を備える、請求項１に記載の混合装置。
【請求項３】
前記第１画定部は、筒形状を有し、
前記第２画定部は、筒形状を有し、
前記第１画定部は、前記第１経路と前記外側経路との接続箇所と前記内側経路との間に配置される、請求項２に記載の混合装置。
【請求項４】
前記内側経路は、前記第１経路の延長線上に延びており、
前記第２経路は、前記第１経路に対して傾斜して延びており、
前記外側経路は、前記内側経路の外周において前記内側経路に沿って延びており、
前記第１画定部は、前記接続箇所において、前記第２経路の前記外側経路側の開口に対向して配置されている、請求項３に記載の混合装置。
【請求項５】
前記第２経路の前記外側経路側の前記開口から前記第１画定部を見た場合、前記第１画定部は、前記第２経路の延長上からずれて配置されている、請求項４に記載の混合装置。
【請求項６】
前記隔離構造は、前記外側経路の前記第２の水の流れを、前記内側経路の前記第１の水の流れ方向に対して傾斜させる案内部を備える、請求項２から５のいずれか一項に記載の混合装置。
【請求項７】
前記案内部は、前記外側経路の前記第２の水を、前記混合室に向けて前記第１画定部の周方向に沿った螺旋状に流す、請求項６に記載の混合装置。
【請求項８】
前記混合室よりも上流側において前記第２経路を流れる前記第２の水の流量を検出する第２検出部をさらに備える、請求項１から５のいずれか一項に記載の混合装置。
【請求項９】
前記第１の水の温度は、前記第２の水の温度よりも高い、請求項１から５のいずれか一項に記載の混合装置。
【請求項１０】
請求項１から３のいずれか一項に記載の混合装置と、
前記混合室に連通する水栓金具と、を備える、水回り装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、混合装置及び水回り装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、湯と水とを混合させる混合栓が開示されている。混合栓は、湯流路を流れる湯と、水流路を流れる水と、を混合室において混合させる。湯流路には、湯の流量を検出する流量センサが配置されている。経路には、水の流量を検出する流量センサが配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開平３－１９８１１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数の経路を流れる水が混合室において混合される構成では、１個の経路からの水の流れが、混合室に連通する他の経路の水の流れに影響を及ぼす場合がある。経路には、水の流量を検出する検出部が配置されている。経路内の水の流れが変化すると、検出部が流量を正確に検出することができない場合がある。
【０００５】
本明細書では、経路内の水の流れが他の経路の水の流れから受ける影響を低減し得る技術を提供する。
【課題を解決するための手段】
【０００６】
本明細書で開示の技術は、混合装置に関する。混合装置は、第１の水が流れる第１経路と、第２の水が流れる第２経路と、前記第１経路から前記第１の水が流入し、前記第２経路から前記第２の水が流入する混合室と、前記混合室よりも上流側において前記第１経路を流れる前記第１の水の流量を検出する第１検出部と、前記第２経路から前記混合室に向かう前記第２の水を前記第１経路から隔離する隔離構造と、を備えていてもよい。
【０００７】
本明細書で開示の他の技術は、水回り装置に関する。水回り装置は、上記した混合装置と、前記混合室に連通する水栓金具と、を備えていてもよい。
【図面の簡単な説明】
【０００８】

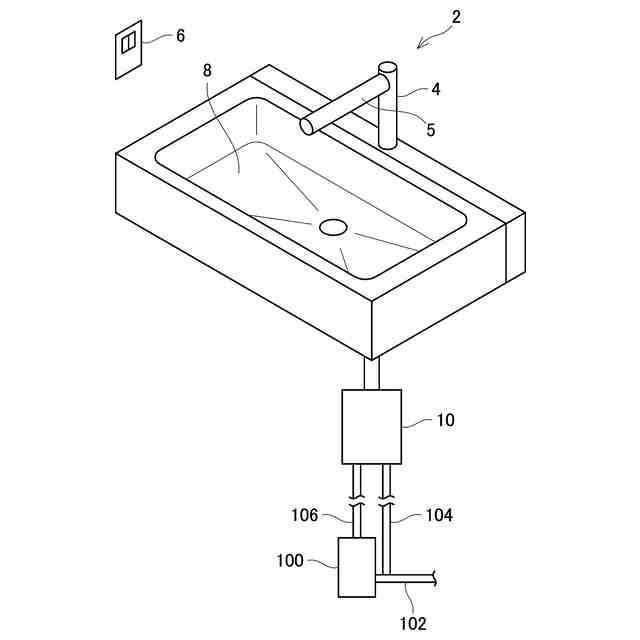

本実施形態の水回り装置の概要図を示す。

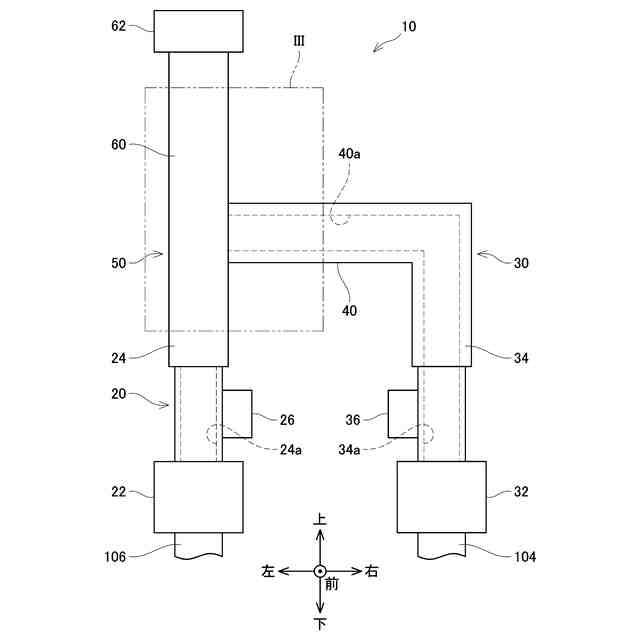

本実施形態の混合装置の概要正面図を示す。

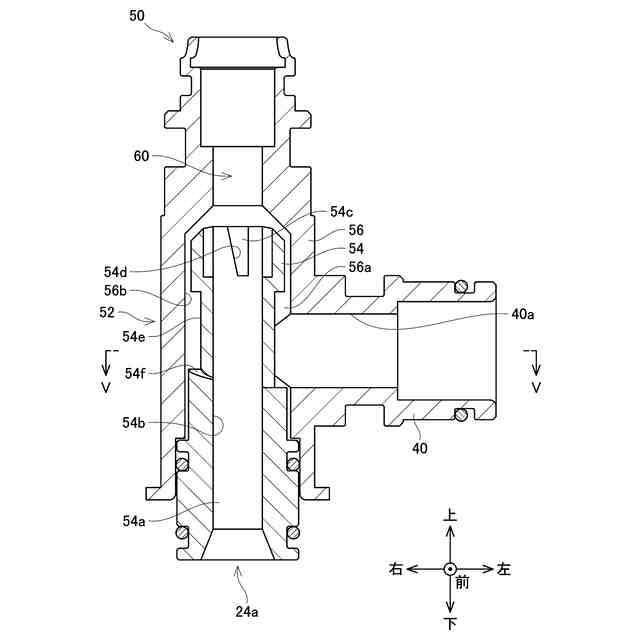

図２の領域IIIの縦断面図を示す。
画定部の上端部の平面図を示す。

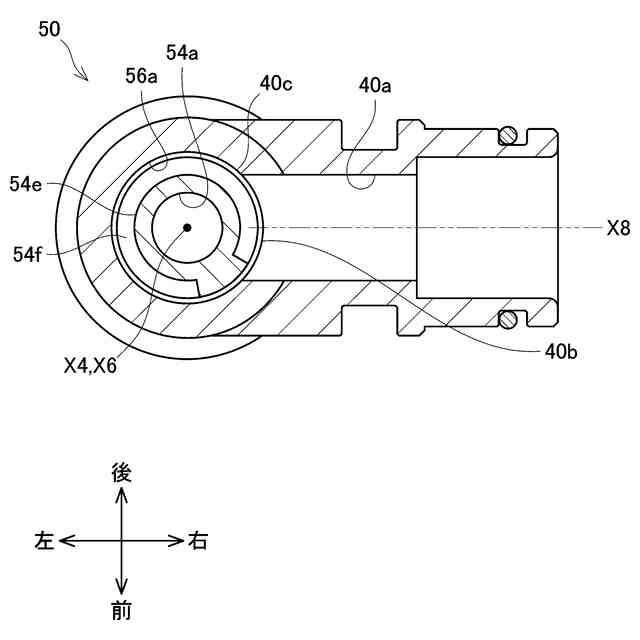

図３のV-V断面の断面図を示す。

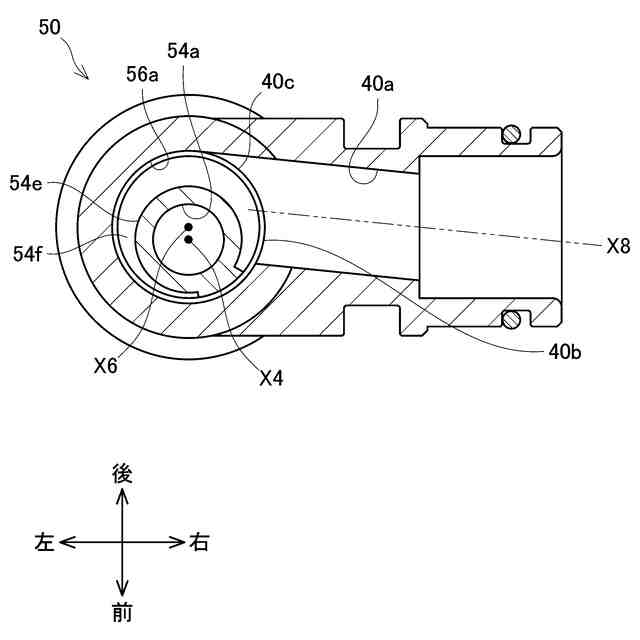

第２実施形態の図３のV-V断面の断面図を示す。
第３実施形態の図３のV-V断面の断面図を示す。
【発明を実施するための形態】
【０００９】
（水回り装置の構成）
図１に示すように、水回り装置２は、水栓金具４と、水栓金具４から吐出される水を受け入れて排経路に流すボウル８と、混合装置１０と、を備える。図１では、水栓金具４及びボウル８を斜視図で示す。図１では、水栓金具４と混合装置１０を含む上流側との接続関係を表しており、混合装置１０を含む上流側はブロック図で示される。水栓金具４は、混合装置１０から流れる水をボウル８に吐水する蛇口５と、蛇口５から吐水される水の温度をユーザが調整するための操作装置６と、を備える。操作装置６は、ユーザに操作される１個以上のボタンを有する。ユーザは、操作装置６を操作することによって、蛇口５から吐出される水の流量及び温度を設定することができる。操作装置６は、ユーザによって設定された流量及び温度を表す信号を混合装置１０に送信する。水回り装置２は、洗面台、キッチンユニット、浴槽ユニット等に用いられる。
【００１０】
（混合装置の構成）
混合装置１０は、上水管に連通する配管１０２と水栓金具４との間に配置される。混合装置１０は、配管１０４、１０６のそれぞれに接続される。配管１０４には、配管１０２から水が供給される。配管１０６には、配管１０２から給湯装置１００を通過した水が供給される。給湯装置１００は、配管１０２から供給される水を温める。配管１０６には、給湯装置１００を通過した水が流れる。以下では、配管１０６を通過する水を、配管１０４を流れる水と区別するために「湯」と呼ぶ。
（【００１１】以降は省略されています）
